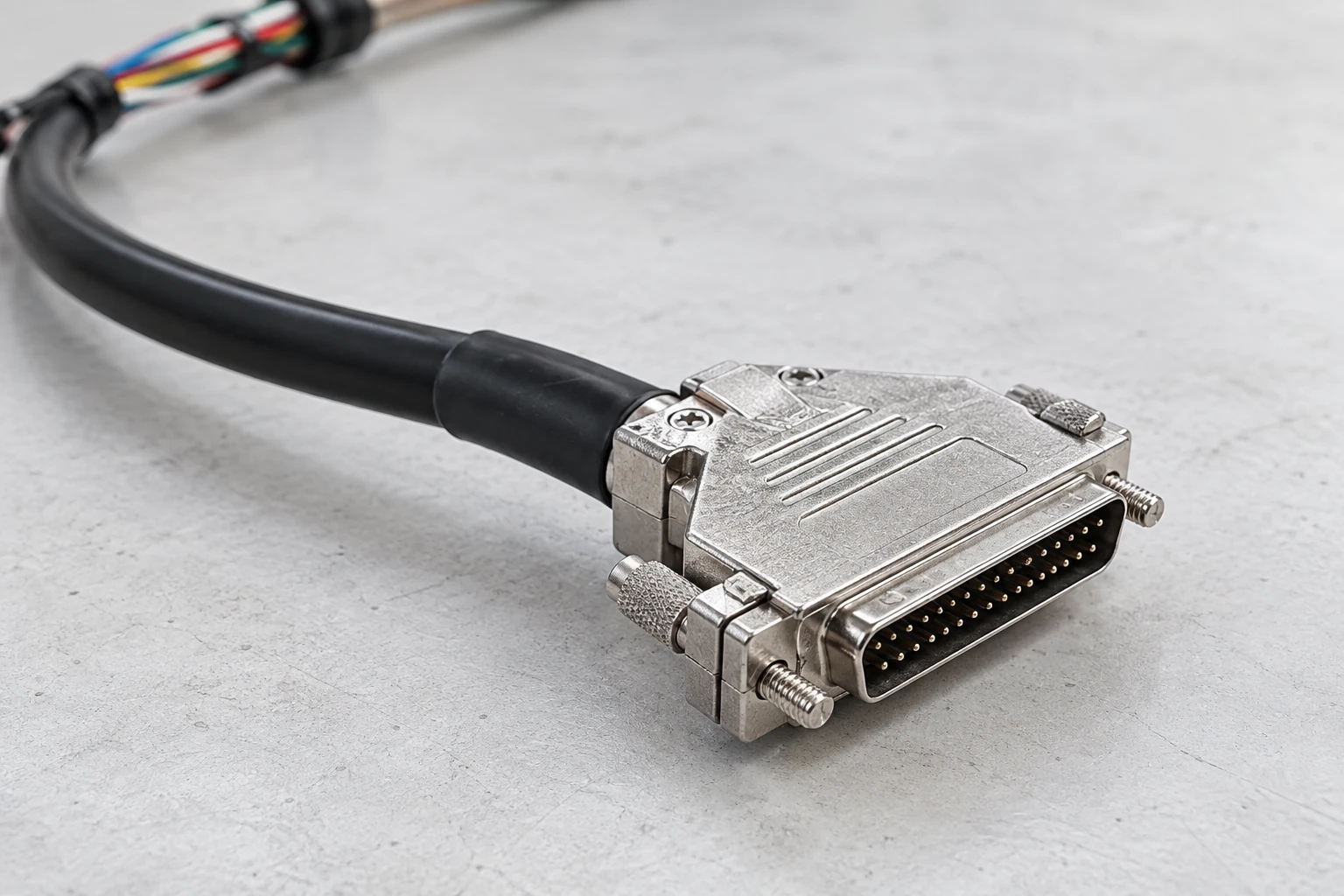

CONNECTOR HARNESS ASSEMBLIES
커넥터 조립 하네스
핀맵·배선·체결 설계
Connector harness configuration: pin assignments, wire and terminal compatibility, branch dimensions, mechanical retention and electrical verification requirements.
커넥터 조립 하네스는 전선, 접속 단자, 커넥터 하우징과 보호재로 구성됩니다. 회로도와 핀맵을 기준으로 접속 위치, 전선 규격, 커넥터 품번과 조립 방향을 정의합니다.
주요 관리 항목은 단자 삽입 위치, 케이블·분기 길이, 체결 상태와 보호재 적용 범위입니다. 외관·치수·도통 검사 조건은 제품 도면과 적용 부품의 사양에 맞춰 설정합니다.
CONFIGURATION PARAMETERS
커넥터 하네스의 주요 구성 사양
접속 인터페이스
CONNECTOR INTERFACE
커넥터의 극수, 결합 상대 품번, 키 형상과 잠금 방식을 구분합니다. 핀 번호는 결합면과 배선면 중 도면이 지정한 관찰 방향으로 읽어야 하며, 미사용 캐비티와 접지 접속 위치도 별도로 표시합니다.
Specify circuit count, mating part number, keying and locking features. Read cavity numbers from the drawing’s stated viewing direction and identify unused positions.
전선 규격
WIRE SPECIFICATION
도체 단면적 또는 AWG, 도체 구성, 피복 재질·외경을 전선 품번과 연결해 관리합니다. 사용 전압·온도와 가동 여부를 검토하고, 커넥터 단자가 허용하는 도체 범위와 피복 외경을 함께 대조합니다.
Record conductor size, strand construction, insulation material and outside diameter. Check operating requirements together with the selected terminal’s wire and insulation compatibility.
단자·공구 적합성
TERMINAL COMPATIBILITY
압착 방식을 적용하는 경우, 단자는 하우징 지정 품번과 전선 규격에 맞춰 선정합니다. 단자 형상이 유사해도 도금, 도체 수용 범위와 잠금 구조가 다를 수 있으므로 지정 압착 공구와 적용 사양서를 함께 확인합니다.
For crimped connections, match the terminal to its designated housing and wire range. Similar appearance does not establish compatibility; tooling, plating and retention features also require verification.
분기·보호 치수
BRANCH AND SLEEVE DIMENSIONS
분기 시작점, 각 가지의 길이, 보호 튜브의 시작·종료 위치를 도면 치수로 정의합니다. 결속부와 커넥터 후단에는 인장 하중이 단자에 직접 전달되지 않도록 지지 위치와 굽힘 여유를 지정합니다.
Dimension branch origins, branch lengths and sleeve coverage. Define support positions and bending allowance so cable tension is not transferred directly to the terminals.
PIN ASSIGNMENT
핀맵 기반 단자 배치와
커넥터 조립 조건
핀맵에는 시작 커넥터와 핀 번호, 상대 커넥터와 핀 번호, 전선 식별 정보 및 단자 품번을 대응시킵니다. 핀 번호를 읽는 방향이 바뀌면 좌우가 반전될 수 있으므로 도면에 결합면 또는 배선면 기준을 명시합니다. 색상이 같은 전선을 포함하는 구성은 선번이나 회로 식별자를 추가해 접속 위치를 구분합니다.
단자 삽입은 해당 커넥터의 조립 지침에 따라 방향과 삽입 깊이를 맞추고, 잠금부의 체결 상태를 확인하는 단계입니다. 이차 잠금장치가 있는 제품은 지정된 순서로 조립합니다. 단자 후퇴, 캐비티 오삽입, 잠금부 변형과 피복 끼임은 확인 대상이며, 외관만으로 내부 체결을 판단하지 않고 제조사가 정한 유지력 확인 방법을 적용합니다.
The pin map pairs each source cavity with its destination and specifies wire identification and terminal part numbers. Connector views must be defined to avoid mirrored pin assignments. Terminal insertion follows the connector’s application instructions, including orientation, engagement and any secondary lock sequence. Inspection addresses incorrect cavity placement, terminal back-out, trapped insulation and damage to retention features.

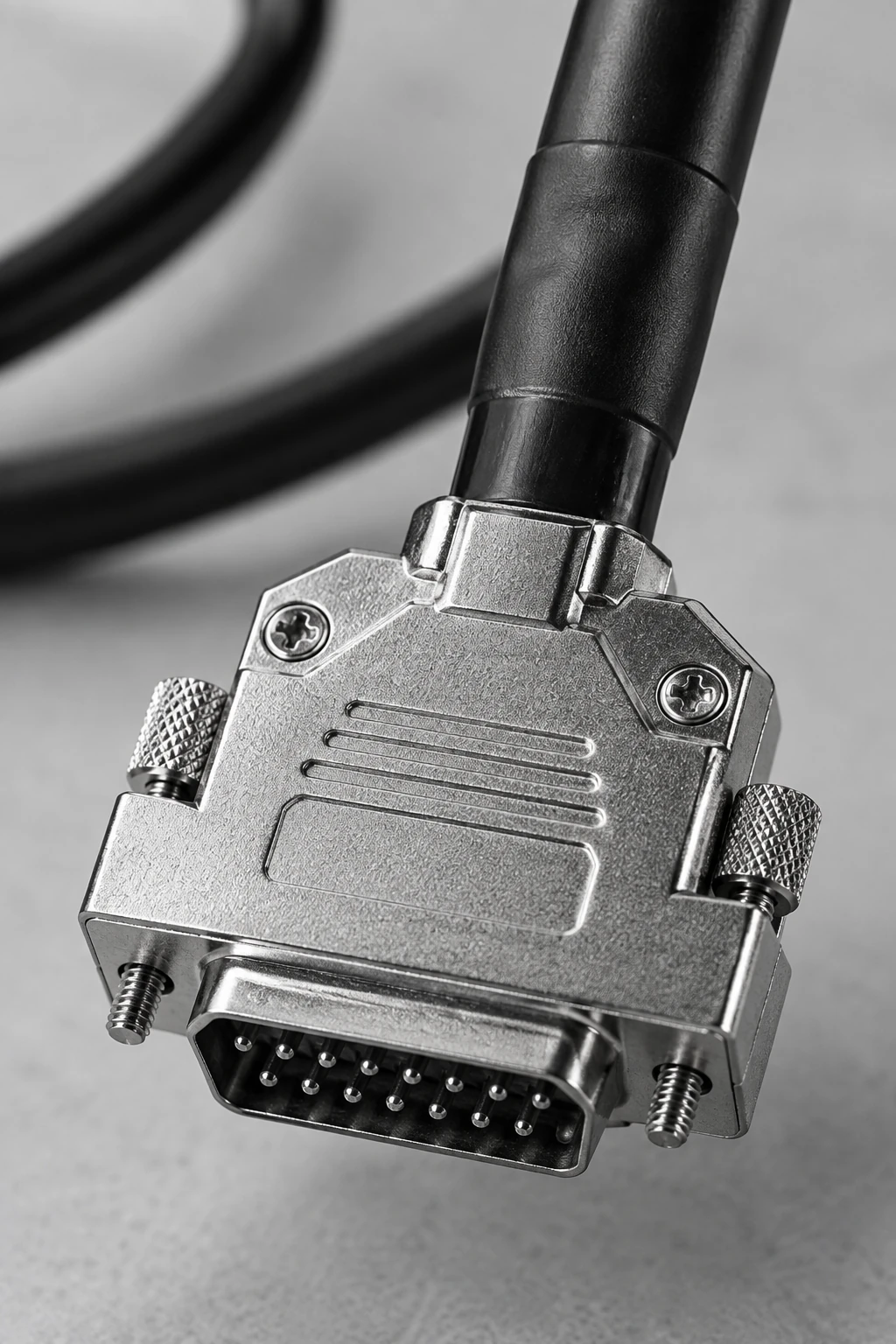

ROUTING
분기 치수·굽힘 반경·
스트레인 릴리프
하네스 배치 도면에는 전체 길이, 분기 위치, 가지별 길이와 커넥터 방향을 치수화합니다. 굽힘 반경은 전선·케이블 제조사의 허용 조건과 고정 배선 또는 반복 가동 조건을 구분해 적용합니다. 장비 장착 상태에서 모서리 접촉, 가동부 간섭, 체결 공구의 접근 공간과 커넥터 분리 여유를 함께 검토합니다.
스트레인 릴리프는 케이블에 작용하는 인장·굽힘 하중을 단자 접속부에서 분산시키는 지지 구조입니다. 보호 튜브, 클램프와 결속 위치를 지정하고 피복이 눌리거나 날카로운 모서리에 접촉하는 구간을 제거합니다. 차폐 케이블을 사용하는 회로는 차폐층의 종단과 접지 접속 방식을 별도로 정의하며, 금속 하우징만으로 차폐 성능을 판단하지 않습니다.
Routing drawings define overall length, branch dimensions and connector orientation. Bend limits depend on the cable specification and whether the installation is fixed or repeatedly moving. Sleeves, clamps and strain relief are positioned to control abrasion and connector loading. Shielded circuits additionally require a defined shield termination and grounding arrangement; a metal housing alone does not establish shielding performance.
VERIFICATION
핀 연결·외관·치수 및
전기 검사 항목
조립 검사 항목은 핀맵과 부품표의 일치, 커넥터 방향, 단자 삽입·잠금 상태, 피복 손상, 보호재 마감과 분기 치수로 구성합니다. 압착 접속을 적용한 제품은 단자 사양서에 따라 도체 위치, 압착 형상과 치수를 판정합니다. 검사 결과에는 사용 도면의 개정 번호와 대상 로트를 연결해 사양 변경 전후의 제품을 구분합니다.
도통 검사는 지정 핀 사이의 연결을 확인하고, 단락·오배선 검사는 연결되지 않아야 할 회로와 잘못 연결된 핀을 식별합니다. 저항 판정값은 전선 길이·단면적, 접점과 시험 치구의 영향을 고려해 정합니다. 절연저항과 내전압 시험이 요구되는 제품은 시험 전압, 인가 시간과 합격 기준을 별도로 승인하며, 도통 검사 합격으로 절연 성능을 대체하지 않습니다.
Inspection compares the assembly with its pin map, bill of materials and dimensional drawing. Crimp checks, where applicable, and retention checks follow the component requirements. Electrical verification distinguishes intended connections from opens, shorts and miswires, with resistance limits accounting for the circuit and fixture. Where specified, insulation resistance and dielectric withstand tests use separately approved conditions and acceptance criteria.
