HARNESS FUNCTIONAL VERIFICATION
정확한 연결을 확인하고
검사 결과를 남기다
Verify the assembled harness against approved wiring and inspection data, with defined checks for circuit connections, assembly condition and traceable results.
하네스 기능검증은 외관과 치수, 회로 연결을 각각의 기준으로 확인하는 과정입니다. 승인된 핀맵과 연결표를 바탕으로 도통·단선·단락·오배선을 구분하고, 적용 사양에서 요구하는 검사 범위를 설정합니다.
검사 지그와 프로그램의 적합성을 먼저 확인하고 판정 결과를 제품 식별 정보에 연결합니다. 절연저항이나 내전압 시험은 해당 제품에 요구되는 경우에만 승인된 조건과 절차에 따라 적용합니다.
VERIFICATION PLAN
제품 사양에 맞춰 구분하는 검증 항목
외관·치수 확인
VISUAL AND DIMENSIONAL CHECKS
부품 품번과 커넥터 방향, 단자 삽입과 잠금 상태를 확인합니다. 전체·분기 길이는 지정 기준점에서 측정하고 피복 손상, 보호재 마감과 식별 표시를 검사 항목에 포함합니다.
Check component identity, connector orientation, terminal seating and locks. Measure specified dimensions and inspect insulation, protective finishes and identification.
도통·배선 대조
CONTINUITY AND WIRING CHECKS
승인된 연결표와 측정 결과를 대조해 필요한 연결과 의도하지 않은 연결을 구분합니다. 회로의 저항 기준은 배선과 접속 조건을 고려해 정하고, 단선·단락·오배선을 확인합니다.
Compare measured connections with the approved wire list. Apply defined resistance limits to detect opens, shorts and miswires within the required test scope.
절연 시험 조건
SPECIFIED INSULATION TESTS
절연저항과 내전압 시험은 서로 다른 판정 항목으로 구분합니다. 적용 사양에서 요구할 때 시험 대상과 전압·시간·판정 기준을 정하고, 내장 부품의 시험 적합성을 먼저 검토합니다.
Distinguish insulation resistance from dielectric withstand. Perform these tests only when required, using specified limits and a setup compatible with included components.
기록·추적 관리
RESULTS AND TRACEABILITY
검사 기준과 프로그램 개정, 제품 품번 및 로트 정보를 연결합니다. 부적합 원인과 수정·재검사 결과를 구분해 남기고, 최종 판정이 해당 제품의 검사 이력과 일치하도록 관리합니다.
Associate results with the applicable test revision and product identifiers. Keep failure, correction and retest records distinct for a clear release history.
TEST FIXTURE AND PROGRAM SETUP
검사 지그와 연결 기준을
제품 사양에 맞추다

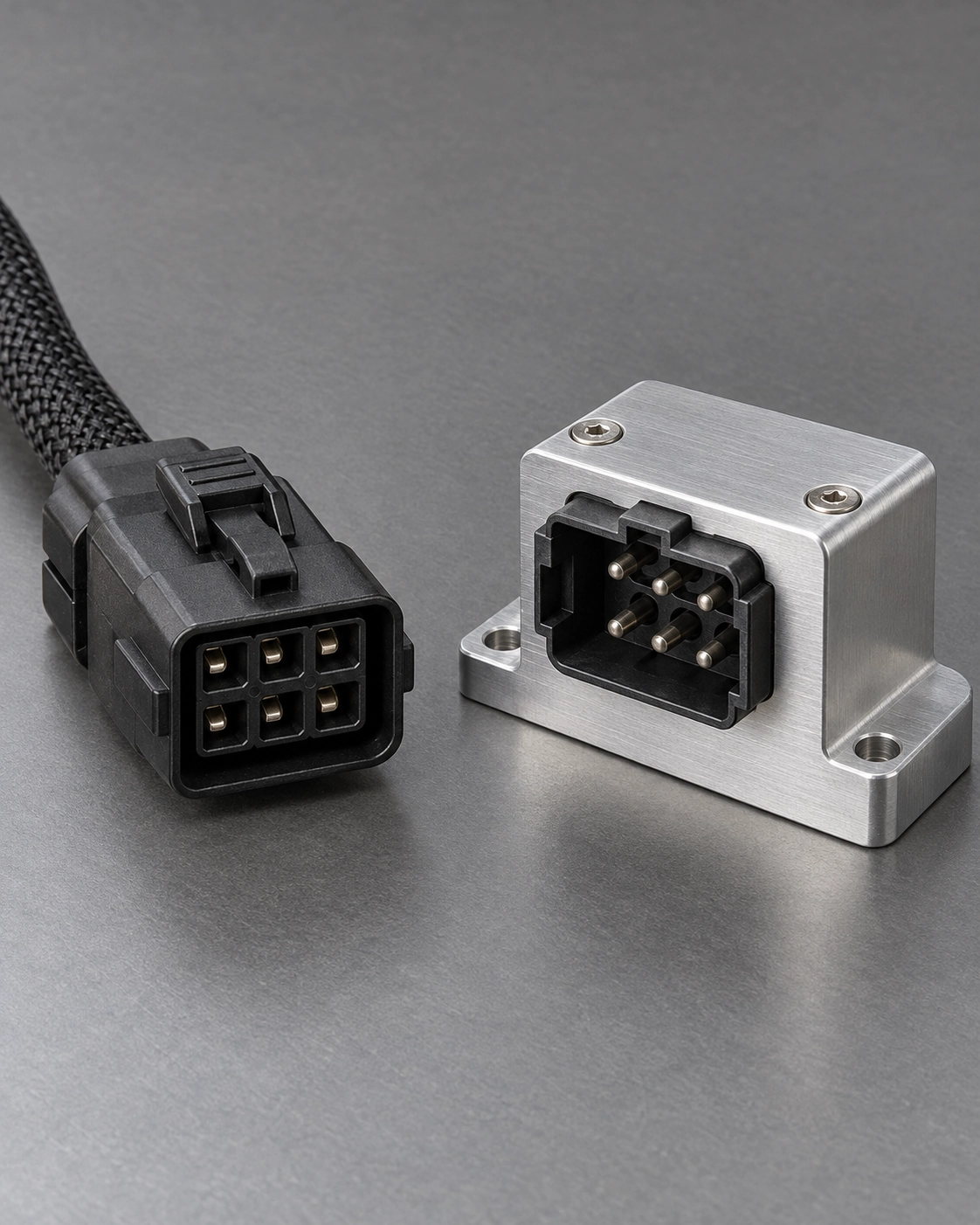

검사에 앞서 제품 품번과 도면·핀맵의 개정, 시험 프로그램의 연결 관계가 일치하는지 확인합니다. 지그의 대응 커넥터와 프로브 위치를 대조하고, 접촉부의 마모·오염·편심·고착 상태를 점검합니다. 검사 접촉으로 제품 단자가 벌어지거나 변형되지 않도록 해당 커넥터에 맞는 인터페이스를 사용합니다.
도통 검사 기준은 모든 하네스에 하나의 값으로 적용하지 않습니다. 전선의 길이와 도체 규격, 접속부와 지그의 영향을 고려해 승인된 판정 기준을 설정합니다. 자동 학습 기능을 사용하더라도 학습한 결과를 설계 연결표와 별도로 대조해 잘못된 샘플이 검사 기준이 되지 않도록 확인합니다.
Verify the fixture interface, test revision and connection data before testing. Inspect contact alignment and condition to avoid damaging product terminals. Set resistance limits for the actual assembly and validate any learned test pattern against approved design data.
CIRCUITS
의도한 연결과 절연을
서로 다른 기준으로 검증

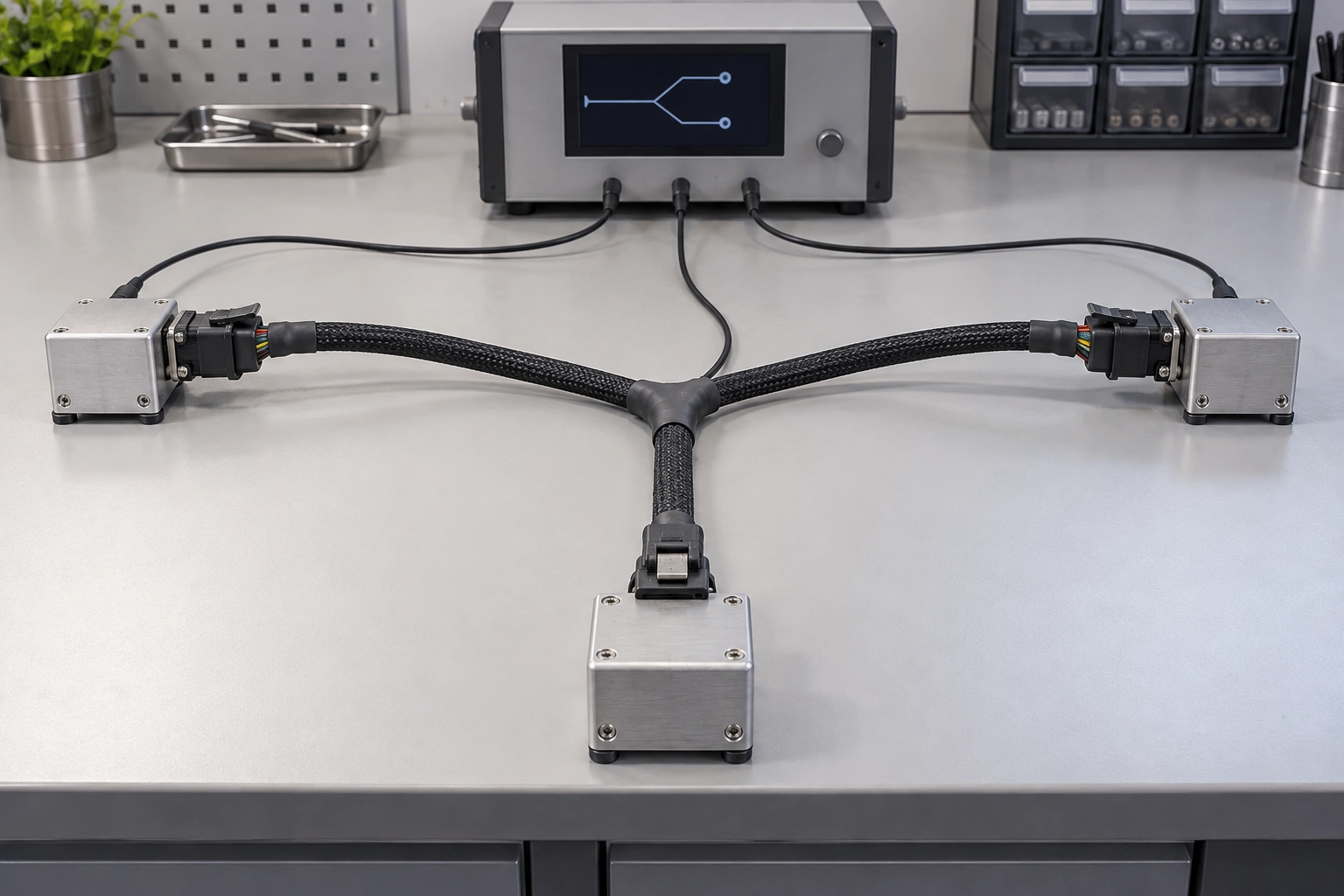

회로 검사는 연결되어야 하는 지점의 도통과 연결되지 않아야 하는 지점의 분리를 확인합니다. 단선은 필요한 경로가 연결되지 않은 상태, 단락은 의도하지 않은 연결, 오배선은 지정된 종단과 실제 연결이 다른 상태로 구분합니다. 외관상 동일한 하네스라도 핀맵과 분기 구성이 다르면 해당 제품의 기준으로 검사합니다.
절연저항 시험은 분리된 회로 사이의 저항을, 내전압 시험은 지정 전압에서의 절연 상태를 해당 조건으로 확인합니다. 두 항목은 도통 검사를 대신하지 않습니다. 적용 사양에서 요구할 때만 시험 전압·시간과 판정 기준을 확정하고, 다이오드나 전자 부품이 포함된 조립품은 손상 위험을 검토한 전용 시험 구성을 적용합니다.
Verify both intended connections and the absence of unintended paths. Treat opens, shorts and miswires as distinct faults. Insulation resistance and dielectric withstand address separate requirements and do not replace continuity testing; use them only under specified conditions compatible with the complete assembly.
INSPECTION RECORD AND RELEASE
검사 결과와 제품 이력을
출하 판단까지 연결
전기 검사 결과와 외관·치수 확인 결과를 제품의 품번과 개정, 로트 또는 지정 식별 정보에 연결합니다. 어떤 기준과 프로그램으로 검사했는지 확인할 수 있도록 기록하고, 최초 검사와 재검사 결과를 구분합니다. 검사 통과는 설정한 검증 범위에 대한 판정이므로 확인하지 않은 성능까지 확대해 표시하지 않습니다.
부적합품은 적합품과 구분해 원인을 검토하고, 수정 후에는 영향을 받는 항목과 필요한 연결 관계를 다시 확인합니다. 최종 판정과 식별 표시가 일치하는지 점검한 뒤 포장 과정에서 커넥터와 분기 배선이 손상되지 않도록 보호합니다. 반복되는 검사 결과는 요구사항과 제조조건을 검토하는 자료로 활용합니다.
Keep electrical, visual and dimensional results linked to the applicable product identity and test revision. Separate initial results from retests, verify corrections and align final disposition with the recorded inspection scope. Protect the accepted assembly during handling and packing.
