Electrical contacts
안정적인 전류 전달과 반복 개폐를 위한
소재와 형상을 정밀하게 설계합니다.
Contact materials · Precision forming · Switching reliability
Solid
안정적인 전류 전달을 위한 일체형 접점입니다. 스위치·릴레이·자동차 전장 부품 등 신뢰성과 내구성이 요구되는 용도에 적용합니다.
An integral contact for stable current flow. Used in switches, relays and automotive electrical components where reliability and durability are required.
Clad
접촉면에 필요한 접점 소재를 도전성 모재와 결합한 복합 접점입니다. 접촉 성능과 소재 사용 효율을 함께 고려하는 대량 생산에 활용합니다.
A composite contact with functional contact material bonded to a conductive base. Used in volume production to balance contact performance and material efficiency.
Tubular
합성수지 등 파손에 민감한 모재의 리벳 체결을 고려한 중공형 접점입니다. 축 끝을 변형해 체결하며 특수 조립 조건과 정밀 부품에 적용합니다.
A hollow-ended contact for rivet setting in damage-sensitive supports, including plastics. Its shank end is formed during assembly for specialized and precision applications.
전기 접점 재질
Electrical Contact Materials / 재질별 물성 · 부하 조건별 선택 가이드
AgPd계
AgPd계 접점재는 은의 전기전도 특성을 유지하면서 Pd 첨가로 경도와 내마모성이 강화된 귀금속 합금 계열입니다. 반복 개폐에서 접촉 형상 변형을 억제하고, 황화 환경에서 접촉저항 변동을 완화하는 방향으로 적용됩니다.
AgPd계 물성 데이터
| 성분 조성 (wt%) | 경도 (Hv) | 융점 (℃) | 전도도 (% IACS) | 비중 (g/㎤) | 열전도 (Cal/cm·s·℃) |
|---|---|---|---|---|---|
| Ag70Pd30 | 60 | 1225 | 11.5 | 10.9 | 0.11 |
| Ag60Pd40 | 65 | 1290 | 8.2 | 11.1 | 0.10 |
| Ag70Pd50 | 75 | 1350 | 5.7 | 11.2 | 0.06 |
| Ag80Pd60 | 80 | 1395 | 4.3 | 11.4 | 0.07 |
| Ag90Pd70 | 90 | 1430 | 4.3 | 11.5 | — |
적용 분야
신뢰성 릴레이 및 스위치 접점 · 계측·통신·제어 신호 스위칭 · 황화 분위기에서 접촉저항 안정성 요구 접점
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
Ag70Pd50·Ag80Pd60·Ag90Pd70은 원문 표기로, 조성 합계 확인이 필요합니다.
— : 기재된 값 없음
Ag계
Ag계 접점재는 높은 전기·열전도도를 기반으로 접촉저항과 발열을 낮추는 데 유리합니다. 아크 조건에서는 재료 이동 및 용착이 발생할 수 있고, 황화 환경에서는 접촉저항 변화가 나타날 수 있어 사용 환경 관리가 중요합니다.
Ag계 물성 데이터
| 성분 조성 (wt%) | 경도 (Hv) | 융점 (℃) | 전도도 (% IACS) | 비중 (g/㎤) | 열전도 (Cal/cm·s·℃) |
|---|---|---|---|---|---|
| Ag 99.99 | 26 | 960 | 106 | 10.5 | 1.0 |
| Ag99.93Cu0.07 | 28 | 960 | 106 | 10.5 | — |
| Ag99.97Cu0.03 | 28 | 960 | 106 | 10.5 | — |
| Ag99.97Ni0.03 | 28 | 960 | 106 | 10.5 | — |
| Ag99.85Ni0.15 | 30 | 960 | 106 | 10.5 | — |
| Ag99.80Ni0.20 | 30 | 960 | 106 | 10.5 | — |
적용 분야
고전류 접속 단자 및 커넥터 · 저손실 전력 전달 접점 · 발열 억제가 필요한 접촉부

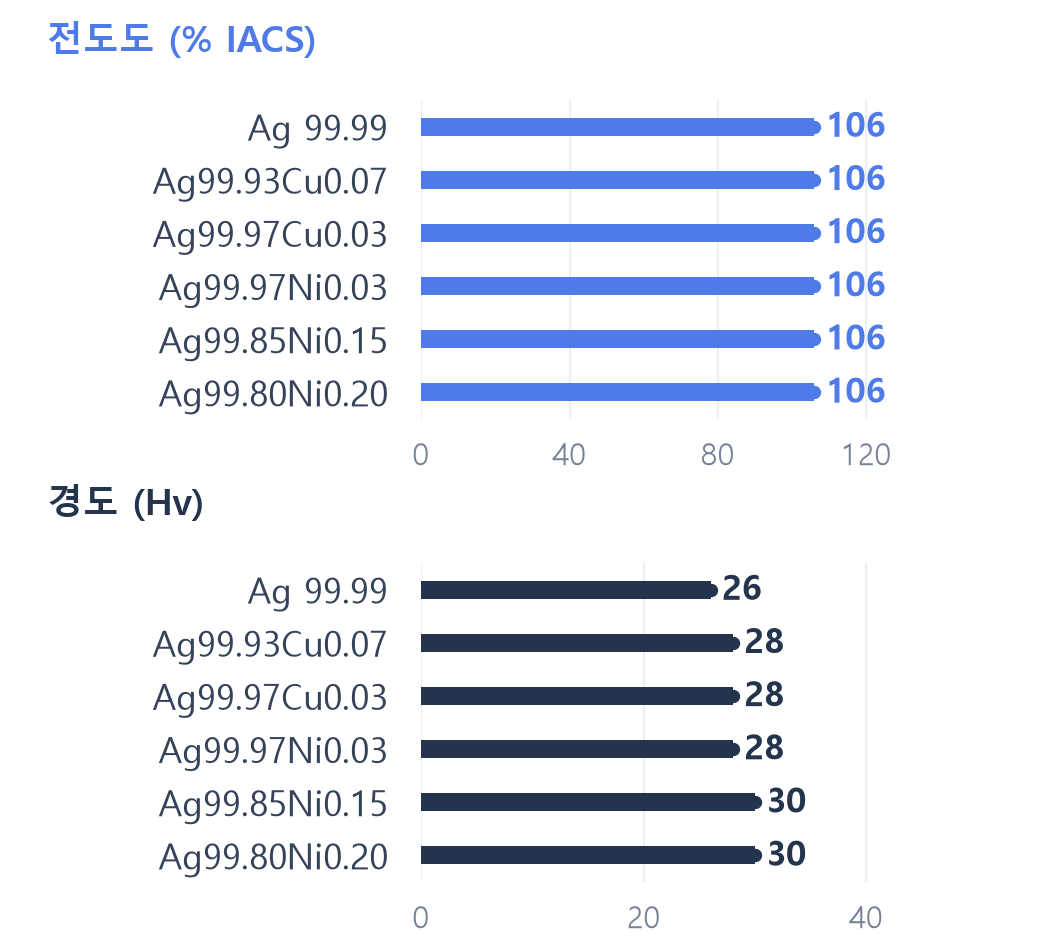

전도도 · 경도 비교
동일 재질 계열의 성분별 물성
— : 기재된 값 없음
AgNi계
AgNi계 접점재는 은 기지에 Ni을 분산시켜 경도와 내마모성을 강화한 계열입니다. 반복 동작에서 접촉면 변형을 억제하고 저·중전력 스위칭에서 안정적인 접촉 특성을 확보하는 목적에 적용됩니다.
AgNi계 물성 데이터
| 성분 조성 (wt%) | 경도 (Hv) | 융점 (℃) | 전도도 (% IACS) | 비중 (g/㎤) | 열전도 (Cal/cm·s·℃) |
|---|---|---|---|---|---|
| Ag99.97Ni0.03 | 35 | 960.5 | 106 | 10.5 | 1.0 |
| Ag99.8Ni0.2 | 40 | 960.5 | 106 | 10.5 | 1.0 |
| Ag90Ni10 | 65 | 960.5 | 91 | 10.3 | — |
| Ag85Ni15 | 73 | 960.5 | 88 | 10.3 | — |
| Ag80Ni20 | 80 | 960.5 | 83 | 10.2 | — |
| Ag70Ni30 | 60 | 960.5 | 16 | 10.0 | — |
| Ag60Ni40 | 80 | 960.5 | 9 | 9.8 | — |
적용 분야
가전·산업용 릴레이 접점 · 로터리 스위치·써모스탯·제어용 접점 · 반복 개폐가 많은 스위칭 접점

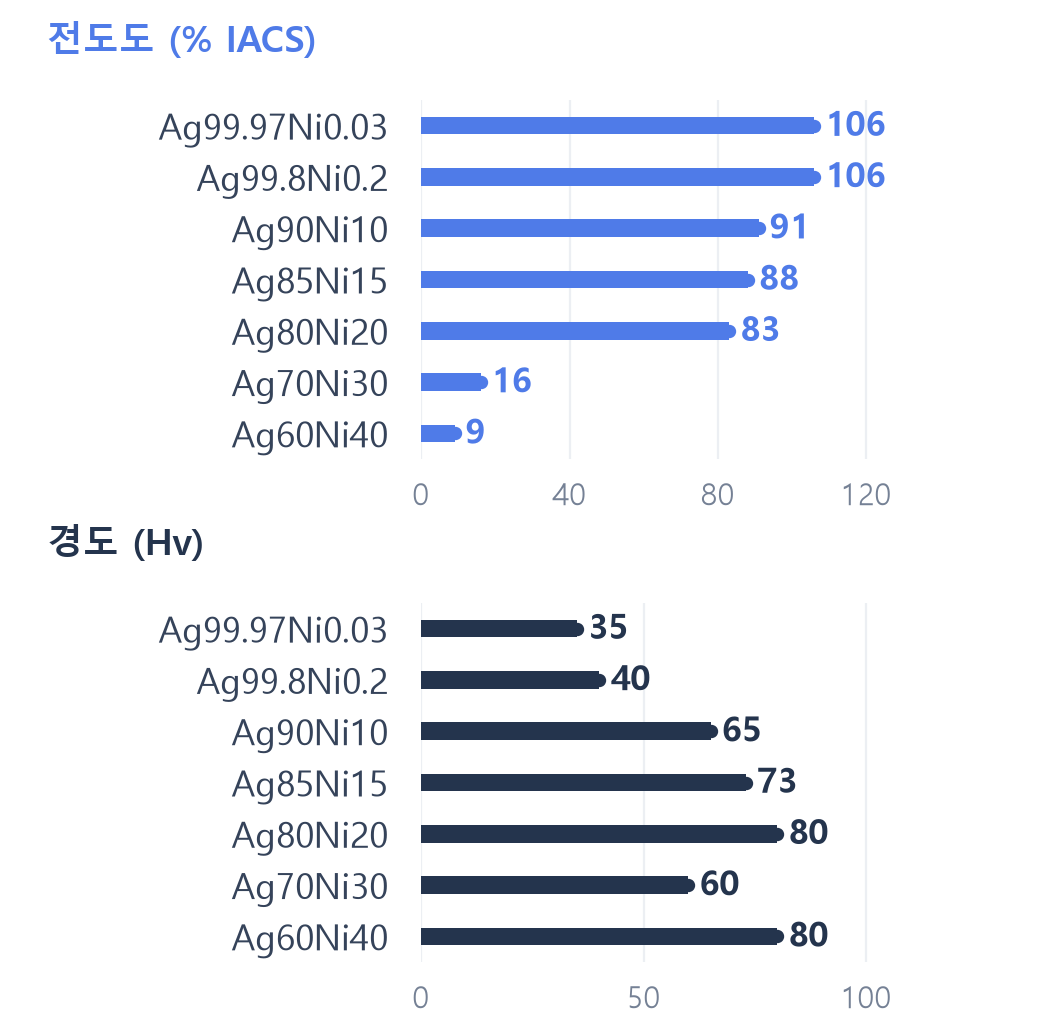

전도도 · 경도 비교
동일 재질 계열의 성분별 물성
— : 기재된 값 없음
AgCu계
AgCu계 접점재는 Cu 첨가로 경도와 내마모성이 강화되는 합금 계열입니다. 전도도는 감소 경향이 있으나 접촉면 안정성과 마모 저항이 개선되어 기계적 마찰이 존재하는 구조에서 균형 설계에 활용됩니다.
AgCu계 물성 데이터
| 성분 조성 (wt%) | 경도 (Hv) | 융점 (℃) | 전도도 (% IACS) | 비중 (g/㎤) | 열전도 (Cal/cm·s·℃) |
|---|---|---|---|---|---|
| Ag97Cu3 | 45 | — | 92 | 10.4 | — |
| Ag90Cu10 | 62 | 778 | 86 | 10.3 | 0.80 |
| Ag80Cu20 | 85 | 778 | 82 | 10.2 | 0.82 |
| AgCu24.5Ni0.5 | 115 | 810 | 68 | 10.1 | — |
| AgCu40 | 95 | 778 | 82 | 9.8 | — |
적용 분야
범용 스위치 접점 및 접점 리벳 · 기계적 마모가 우려되는 접촉부 · 전도도와 기계적 강도의 균형이 필요한 접점

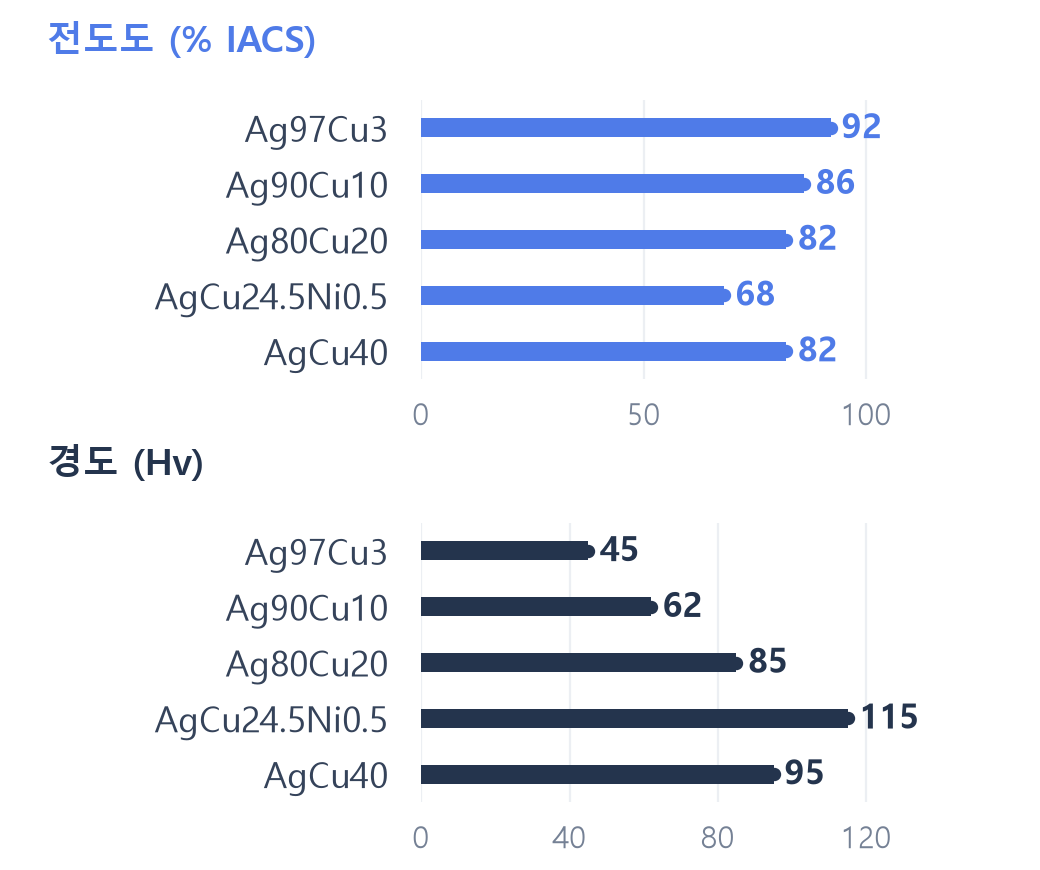

전도도 · 경도 비교
동일 재질 계열의 성분별 물성
— : 기재된 값 없음
AgCdO계
AgCdO계 접점재는 은 기지에 CdO를 분산시켜 아크 조건에서 재료 이동과 용착을 억제하는 특성이 있습니다. 인덕티브 부하 등 아크 에너지가 큰 조건에서 반복 개폐 안정성을 확보하는 목적에 적용됩니다.
AgCdO계 물성 데이터
| 성분 조성 (wt%) | 경도 (Hv) | 융점 (℃) | 전도도 (% IACS) | 비중 (g/㎤) | 열전도 (Cal/cm·s·℃) |
|---|---|---|---|---|---|
| Ag90CdO10 | 70 | 960.5 | 80 | 10.2 | — |
| Ag88CdO12 | 70 | 960.5 | 80 | 10.2 | — |
| Ag86.5CdO13.5 | 75 | 960.5 | 78 | 10.1 | — |
| Ag85.3CdO14.7 | 75 | 960.5 | 77 | 10.0 | — |
| Ag82.9CdO+a17.1 | 80 | 960.5 | 75 | 10.0 | — |
| Ag82.9CdO17.1 | 80 | 960.5 | 75 | 10.0 | — |
적용 분야
인덕티브 부하 스위칭 릴레이·컨택터 · 고아크 AC 스위칭 내용착 억제 필요 접점 · 차단기·모터 관련 중부하 개폐 접점

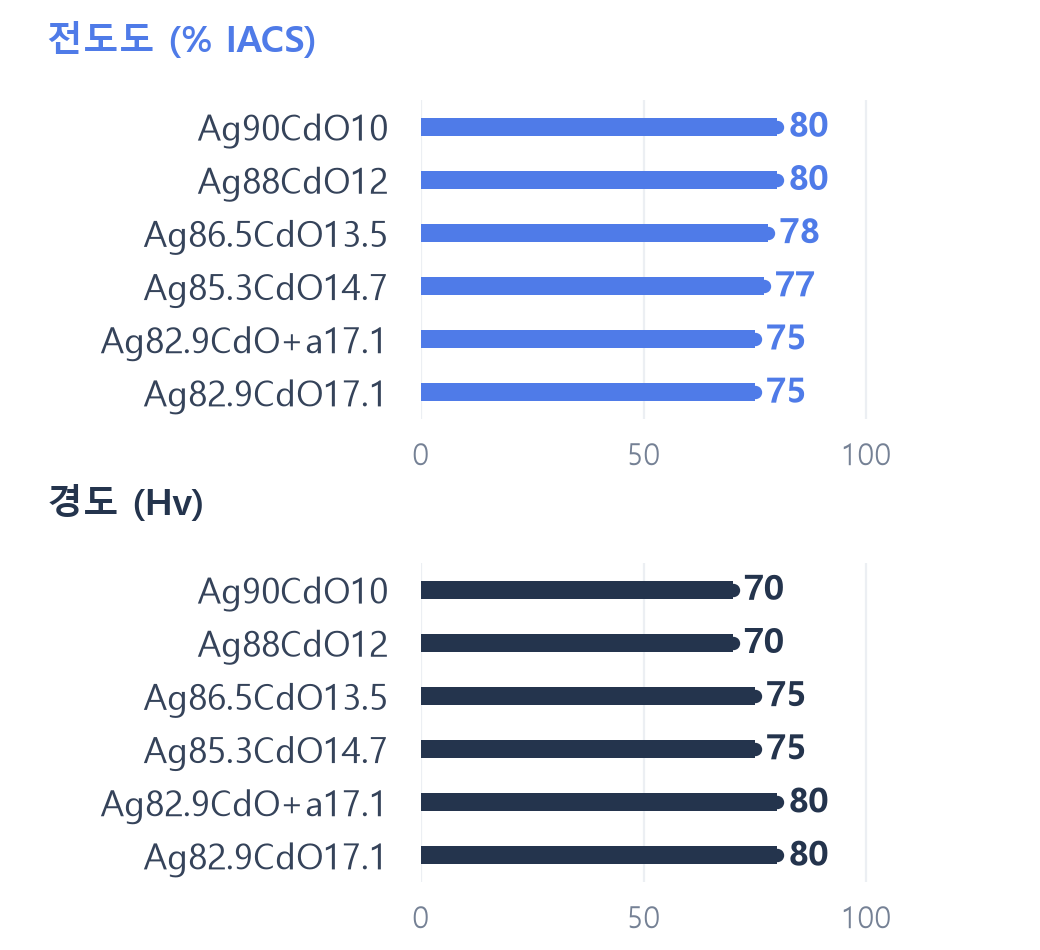

전도도 · 경도 비교
동일 재질 계열의 성분별 물성
— : 기재된 값 없음
AgSnO₂계 (Cd FREE)
AgSnO₂계 접점재는 SnO₂ 산화물을 은 기지에 분산시킨 Cd-free 계열입니다. 아크 침식과 재료 이동을 억제하여 내용착성과 내소모성을 확보하는 방향으로 적용됩니다.
AgSnO₂계 물성 데이터
| 성분 조성 (wt%) | 경도 (Hv) | 융점 (℃) | 전도도 (% IACS) | 비중 (g/㎤) | 열전도 (Cal/cm·s·℃) |
|---|---|---|---|---|---|
| Ag90MOx10 | 80 | 960.5 | 90 | 10.0 | — |
| Ag88MOx12 | 90 | 960.5 | 85 | 9.9 | — |
적용 분야
Cd-free 요구 릴레이 및 스위치 접점 · 인덕티브 부하 포함 중저전압 스위칭 접점

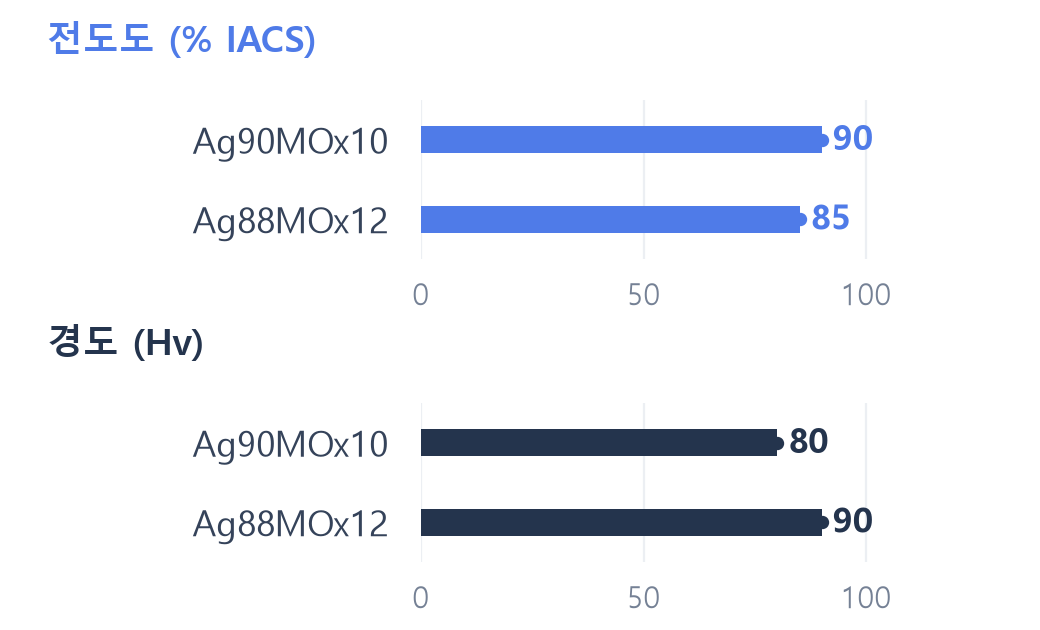

전도도 · 경도 비교
동일 재질 계열의 성분별 물성
— : 기재된 값 없음
AgSnO₂계 · 전산화법
전산화법 기반 AgSnO₂계는 산화물 분포를 미세하게 제어해 내아크·내용착·내소모 특성을 강화하는 방향의 계열입니다.
AgSnO₂계(전산화법) 물성 데이터
| 성분 조성 (wt%) | 경도 (Hv) | 융점 (℃) | 전도도 (% IACS) | 비중 (g/㎤) | 열전도 (Cal/cm·s·℃) |
|---|---|---|---|---|---|
| Ag91MOx9 | 110 | 960.5 | 73 | 10.0 | — |
| Ag88MOx12 | 115 | 960.5 | 70 | 9.9 | — |
적용 분야
자동차·산업용 릴레이 및 스위치 접점 · 중부하 차단기 및 파워 스위칭 접점

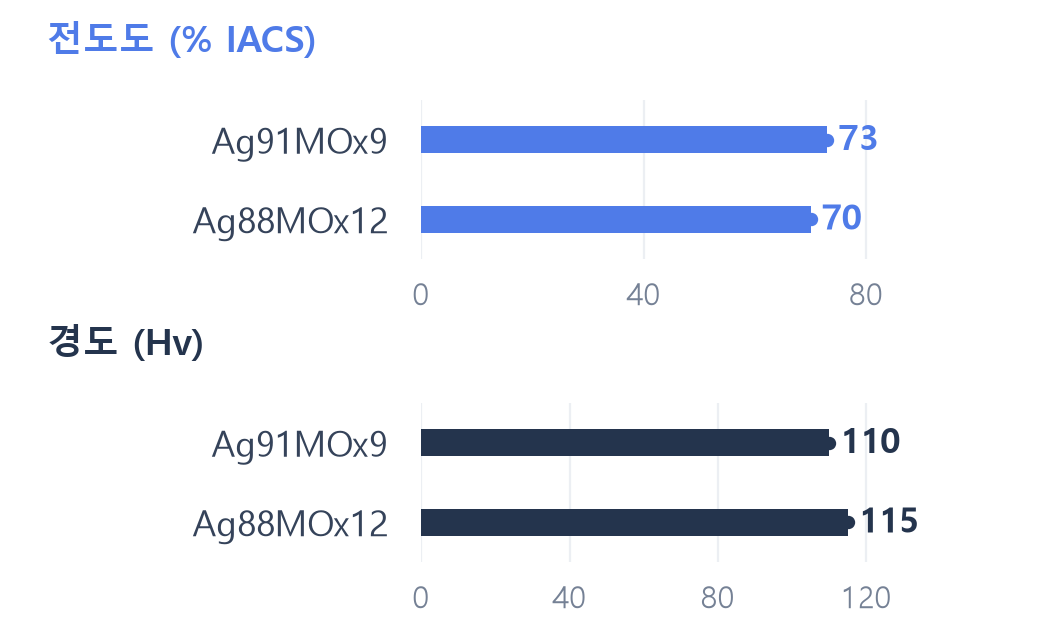

전도도 · 경도 비교
동일 재질 계열의 성분별 물성
— : 기재된 값 없음
AgSnOInOx계 (Cd FREE)
AgSnOInOx계 접점재는 Ag-Sn 산화물 분산 구조에 In 계 산화물을 추가한 Cd-free 복합 계열입니다. DC 스위칭처럼 누적 손상이 커질 수 있는 조건에서 안정성 향상을 목적으로 적용됩니다.
AgSnOInOx계 물성 데이터
| 성분 조성 (wt%) | 경도 (Hv) | 융점 (℃) | 전도도 (% IACS) | 비중 (g/㎤) | 열전도 (Cal/cm·s·℃) |
|---|---|---|---|---|---|
| Ag90MOx10 | 100 | 960.5 | 75 | 10.1 | — |
| Ag87.5MOx12.5 | 105 | 960.5 | 70 | 9.9 | — |
| Ag85.5MOx14.5 | 95 | 960.5 | 70 | 9.8 | — |
| Ag84.0MOx16.0 | 105 | 960.5 | 68 | 9.8 | — |
| Ag85.5MOx14.5 | 105 | 960.5 | 70 | 9.8 | — |
| Ag85.5MOx14.5 | 100 | 960.5 | 70 | 9.8 | — |
적용 분야
자동차 릴레이 및 전장용 DC 스위칭 접점 · 중부하 릴레이·파워 스위치 접점 · Cd-free 조건 내아크·내용착 요구 접점

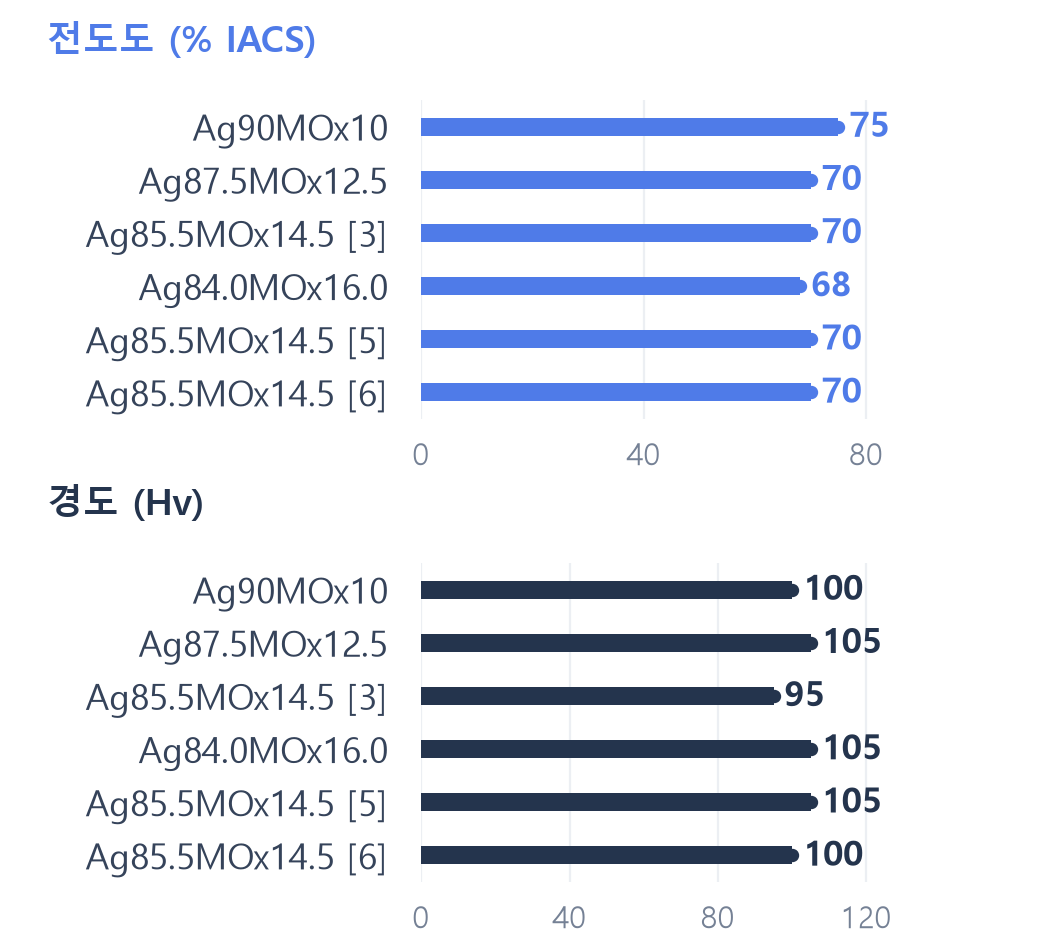

전도도 · 경도 비교
동일 재질 계열의 성분별 물성
— : 기재된 값 없음
AgPd계
AgPd계 접점재는 은의 전기전도 특성을 유지하면서 Pd 첨가로 경도와 내마모성이 강화된 귀금속 합금 계열입니다. 반복 개폐에서 접촉 형상 변형을 억제하고, 황화 환경에서 접촉저항 변동을 완화하는 방향으로 적용됩니다.
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
AgPd계 물성 데이터
Ag70Pd30
Ag60Pd40
Ag70Pd50
Ag80Pd60
Ag90Pd70
적용 분야
신뢰성 릴레이 및 스위치 접점 · 계측·통신·제어 신호 스위칭 · 황화 분위기에서 접촉저항 안정성 요구 접점
Ag70Pd50·Ag80Pd60·Ag90Pd70은 원문 표기로, 조성 합계 확인이 필요합니다.
— : 기재된 값 없음
Ag계
Ag계 접점재는 높은 전기·열전도도를 기반으로 접촉저항과 발열을 낮추는 데 유리합니다. 아크 조건에서는 재료 이동 및 용착이 발생할 수 있고, 황화 환경에서는 접촉저항 변화가 나타날 수 있어 사용 환경 관리가 중요합니다.
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
Ag계 물성 데이터
Ag 99.99
Ag99.93Cu0.07
Ag99.97Cu0.03
Ag99.97Ni0.03
Ag99.85Ni0.15
Ag99.80Ni0.20
적용 분야
고전류 접속 단자 및 커넥터 · 저손실 전력 전달 접점 · 발열 억제가 필요한 접촉부
— : 기재된 값 없음
AgNi계
AgNi계 접점재는 은 기지에 Ni을 분산시켜 경도와 내마모성을 강화한 계열입니다. 반복 동작에서 접촉면 변형을 억제하고 저·중전력 스위칭에서 안정적인 접촉 특성을 확보하는 목적에 적용됩니다.
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
AgNi계 물성 데이터
Ag99.97Ni0.03
Ag99.8Ni0.2
Ag90Ni10
Ag85Ni15
Ag80Ni20
Ag70Ni30
Ag60Ni40
적용 분야
가전·산업용 릴레이 접점 · 로터리 스위치·써모스탯·제어용 접점 · 반복 개폐가 많은 스위칭 접점
— : 기재된 값 없음
AgCu계
AgCu계 접점재는 Cu 첨가로 경도와 내마모성이 강화되는 합금 계열입니다. 전도도는 감소 경향이 있으나 접촉면 안정성과 마모 저항이 개선되어 기계적 마찰이 존재하는 구조에서 균형 설계에 활용됩니다.
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
AgCu계 물성 데이터
Ag97Cu3
Ag90Cu10
Ag80Cu20
AgCu24.5Ni0.5
AgCu40
적용 분야
범용 스위치 접점 및 접점 리벳 · 기계적 마모가 우려되는 접촉부 · 전도도와 기계적 강도의 균형이 필요한 접점
— : 기재된 값 없음
AgCdO계
AgCdO계 접점재는 은 기지에 CdO를 분산시켜 아크 조건에서 재료 이동과 용착을 억제하는 특성이 있습니다. 인덕티브 부하 등 아크 에너지가 큰 조건에서 반복 개폐 안정성을 확보하는 목적에 적용됩니다.
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
AgCdO계 물성 데이터
Ag90CdO10
Ag88CdO12
Ag86.5CdO13.5
Ag85.3CdO14.7
Ag82.9CdO+a17.1
Ag82.9CdO17.1
적용 분야
인덕티브 부하 스위칭 릴레이·컨택터 · 고아크 AC 스위칭 내용착 억제 필요 접점 · 차단기·모터 관련 중부하 개폐 접점
— : 기재된 값 없음
AgSnO₂계 (Cd FREE)
AgSnO₂계 접점재는 SnO₂ 산화물을 은 기지에 분산시킨 Cd-free 계열입니다. 아크 침식과 재료 이동을 억제하여 내용착성과 내소모성을 확보하는 방향으로 적용됩니다.
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
AgSnO₂계 물성 데이터
Ag90MOx10
Ag88MOx12
적용 분야
Cd-free 요구 릴레이 및 스위치 접점 · 인덕티브 부하 포함 중저전압 스위칭 접점
— : 기재된 값 없음
AgSnO₂계 · 전산화법
전산화법 기반 AgSnO₂계는 산화물 분포를 미세하게 제어해 내아크·내용착·내소모 특성을 강화하는 방향의 계열입니다.
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
AgSnO₂계(전산화법) 물성 데이터
Ag91MOx9
Ag88MOx12
적용 분야
자동차·산업용 릴레이 및 스위치 접점 · 중부하 차단기 및 파워 스위칭 접점
— : 기재된 값 없음
AgSnOInOx계 (Cd FREE)
AgSnOInOx계 접점재는 Ag-Sn 산화물 분산 구조에 In 계 산화물을 추가한 Cd-free 복합 계열입니다. DC 스위칭처럼 누적 손상이 커질 수 있는 조건에서 안정성 향상을 목적으로 적용됩니다.
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
AgSnOInOx계 물성 데이터
Ag90MOx10
Ag87.5MOx12.5
Ag85.5MOx14.5
Ag84.0MOx16.0
Ag85.5MOx14.5
Ag85.5MOx14.5
적용 분야
자동차 릴레이 및 전장용 DC 스위칭 접점 · 중부하 릴레이·파워 스위치 접점 · Cd-free 조건 내아크·내용착 요구 접점
— : 기재된 값 없음
AgCdO계 (PLATE)
AgCdO 계열은 은(Ag) 기지에 산화물(CdO)을 분산시켜 아크 조건에서 접촉면의 국부 용융과 재료 이동을 완화합니다. 반복 개폐에서 용착 발생 가능성을 낮추고 표면 안정성을 유지하는 데 유리합니다.
AgCdO계(PLATE) 물성 데이터
| 성분 조성 (wt%) | 경도 (Hv) | 융점 (℃) | 전도도 (% IACS) | 비중 (g/㎤) | 열전도 (Cal/cm·s·℃) |
|---|---|---|---|---|---|
| Ag90 MOx10 | 80 | 960 | 80 | — | — |
| Ag85.2 MOx14.8 | 85 | 960 | 60 | — | — |
| Ag83.4 MOx16.6 | 95 | 960 | 55 | — | — |
| Ag81.3 MOx18.7 | 100 | 960 | 50 | — | — |
적용 분야
경부하 전자개폐기 · 배선용 차단기 · 전자개폐기, 전류제한기 · 중부하 커넥터

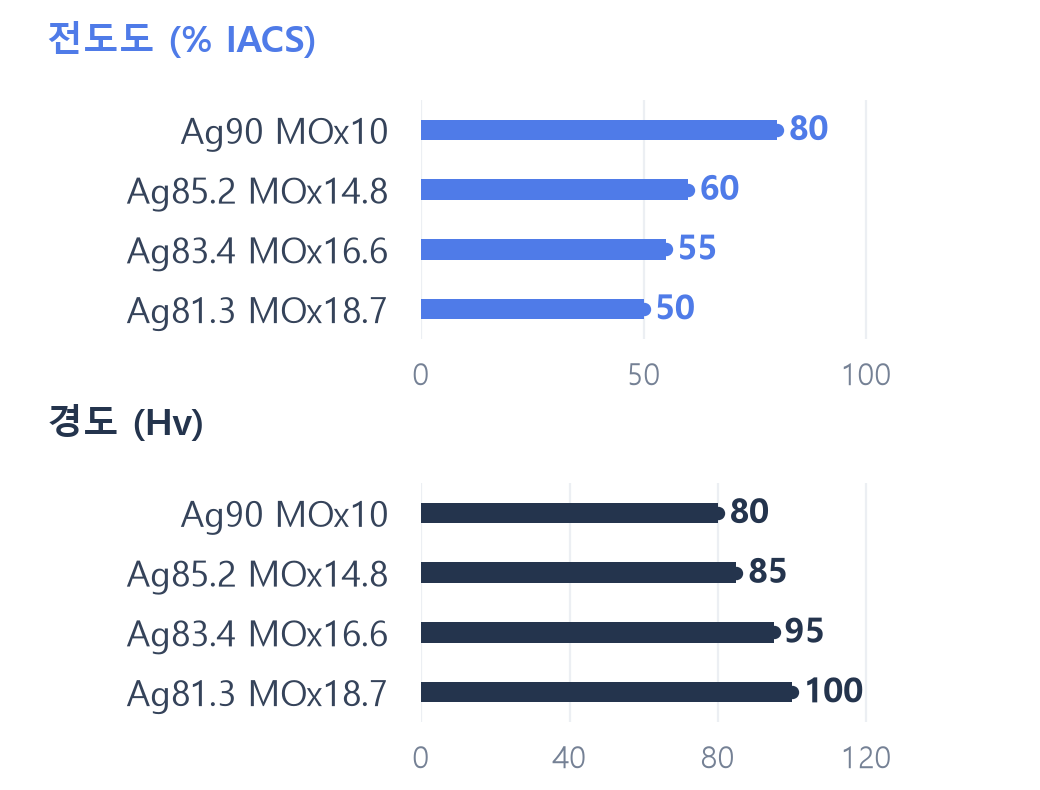

전도도 · 경도 비교
동일 재질 계열의 성분별 물성
— : 기재된 값 없음
AgSnO₂InOx계 (PLATE)
AgSnO₂ 기반 산화물 분산 구조에 In 계 산화물을 조합한 Cd-free 복합 계열입니다. DC 부하처럼 재료 이동이 누적되기 쉬운 조건에서 접촉면 안정성을 확보하는 목적에 적합합니다.
AgSnO₂InOx계(PLATE) 물성 데이터
| 성분 조성 (wt%) | 경도 (Hv) | 융점 (℃) | 전도도 (% IACS) | 비중 (g/㎤) | 열전도 (Cal/cm·s·℃) |
|---|---|---|---|---|---|
| Ag85.2 MOx14.8 | 120 | 960 | 52 | — | — |
| Ag90 MOx10 | 100 | 960 | 75 | — | — |
적용 분야
배선용 차단기 · 전자개폐기
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
— : 기재된 값 없음
Ag-W계 (PLATE)
Ag-W 계열은 은의 낮은 접촉저항과 텅스텐(W)의 높은 융점·경도를 조합한 복합 재질입니다. 강한 아크 조건에서 표면 용융과 침식을 억제하고 접촉면 형상 안정성을 확보하는 방향으로 적용됩니다.
Ag-W계(PLATE) 물성 데이터
| 성분 조성 (wt%) | 경도 (Hv) | 융점 (℃) | 전도도 (% IACS) | 비중 (g/㎤) | 열전도 (Cal/cm·s·℃) |
|---|---|---|---|---|---|
| Ag30W70 | B:98 | 960 | 51 | 15.3 | — |
| Ag50W50 | B:98 | 960 | 68 | 13.5 | — |
| Ag60W40 | B:98 | 960 | 72 | 12.8 | — |
적용 분야
기중차단기 · 중부하용 접촉기 · 방전가공용 전극
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
경도의 B: 기호는 원문 표기를 유지했습니다. B: 표기는 경도 척도가 확인되지 않아 경도 그래프에서 제외했습니다.
— : 기재된 값 없음
Cu-W계 (PLATE)
Cu-W 계열은 텅스텐(W)의 내열·내아크 특성과 구리(Cu)의 열·전기 전도 특성을 결합한 복합 재질입니다. 고에너지 아크 환경에서 표면 소손과 온도 상승을 함께 관리하는 목적에 적용됩니다.
Cu-W계(PLATE) 물성 데이터
| 성분 조성 (wt%) | 경도 (Hv) | 융점 (℃) | 전도도 (% IACS) | 비중 (g/㎤) | 열전도 (Cal/cm·s·℃) |
|---|---|---|---|---|---|
| Cu20W80 | B:103 | 1083 | 40 | 15.6 | — |
| Cu30W70 | B:93 | 1083 | 48 | 14.2 | — |
| Cu40W60 | B:88 | 1083 | 53 | 13.1 | — |
적용 분야
중부하 유중 차단기 · 변압기 Tap Spot · 방전가공용 전극 · 초고압 Gas 차단기

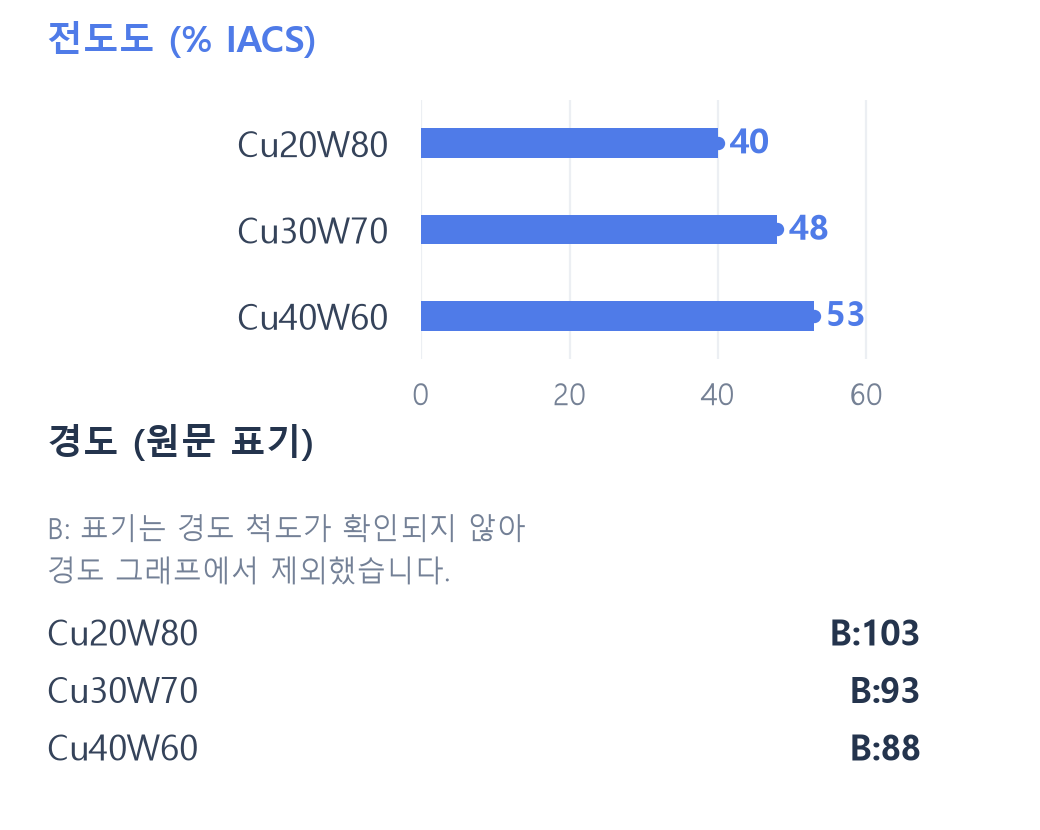

전도도 · 경도 비교
동일 재질 계열의 성분별 물성
경도의 B: 기호는 원문 표기를 유지했습니다. B: 표기는 경도 척도가 확인되지 않아 경도 그래프에서 제외했습니다.
— : 기재된 값 없음
Ag-WC계 (PLATE)
Ag-WC 계열은 은(Ag) 기지에 텅스텐 카바이드(WC)를 조합해 높은 경도와 내마모성을 강화한 복합 재질입니다. 강한 아크 및 접촉 압력이 동반되는 조건에서 접촉면 변형과 표면 손상을 억제하는 방향으로 적용됩니다.
Ag-WC계(PLATE) 물성 데이터
| 성분 조성 (wt%) | 경도 (Hv) | 융점 (℃) | 전도도 (% IACS) | 비중 (g/㎤) | 열전도 (Cal/cm·s·℃) |
|---|---|---|---|---|---|
| Ag35WC+a65 | 280 | 960 | 30 | 13.5 | — |
| Ag40WC+a60 | 270 | 960 | 35 | 12.8 | — |
| Ag60WC40 | 140 | 960 | 60 | 12.0 | — |
| Ag50WC50 | 155 | 966 | 45 | 12.3 | — |
| Ag85WC+a15 | 45 | 960 | 55 | 9.4 | — |
적용 분야
배선용 차단기 · 중부하 기중차단기 · 차량용 중부하 접점 · 중부하 접촉기

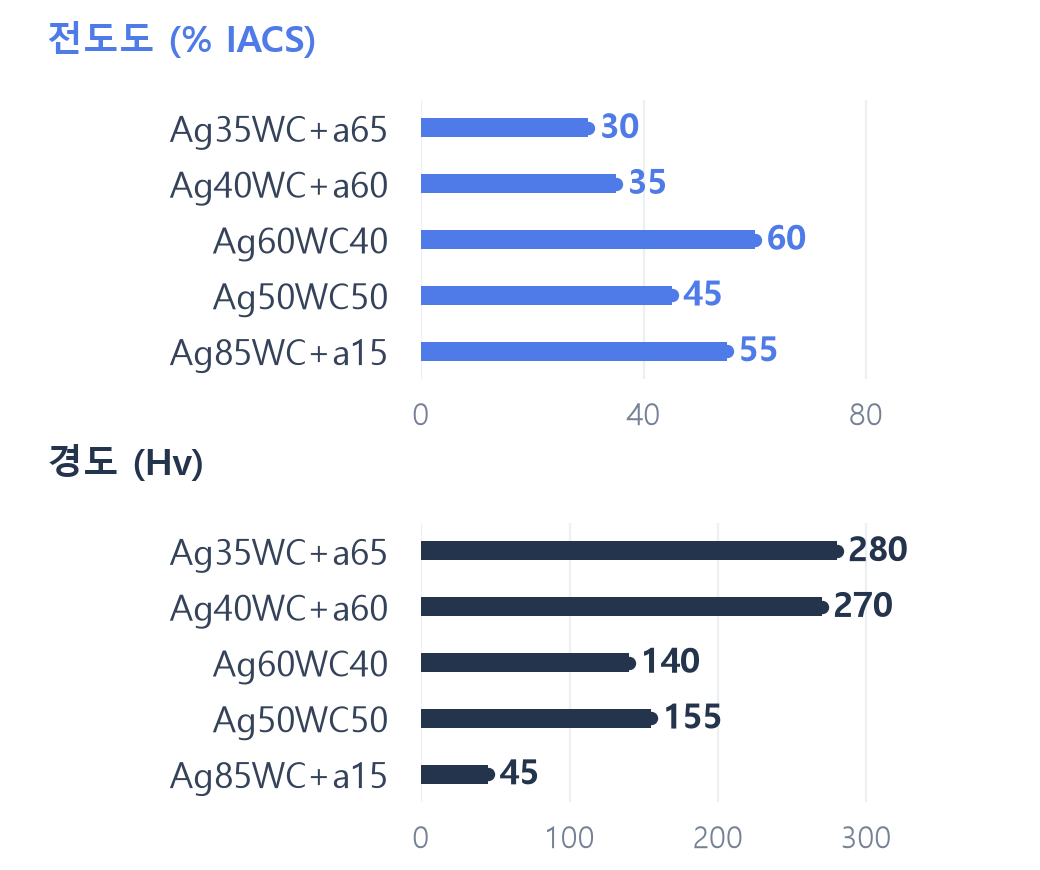

전도도 · 경도 비교
동일 재질 계열의 성분별 물성
— : 기재된 값 없음
AgCdO계 (PLATE)
AgCdO 계열은 은(Ag) 기지에 산화물(CdO)을 분산시켜 아크 조건에서 접촉면의 국부 용융과 재료 이동을 완화합니다. 반복 개폐에서 용착 발생 가능성을 낮추고 표면 안정성을 유지하는 데 유리합니다.
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
AgCdO계(PLATE) 물성 데이터
Ag90 MOx10
Ag85.2 MOx14.8
Ag83.4 MOx16.6
Ag81.3 MOx18.7
적용 분야
경부하 전자개폐기 · 배선용 차단기 · 전자개폐기, 전류제한기 · 중부하 커넥터
— : 기재된 값 없음
AgSnO₂InOx계 (PLATE)
AgSnO₂ 기반 산화물 분산 구조에 In 계 산화물을 조합한 Cd-free 복합 계열입니다. DC 부하처럼 재료 이동이 누적되기 쉬운 조건에서 접촉면 안정성을 확보하는 목적에 적합합니다.
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
AgSnO₂InOx계(PLATE) 물성 데이터
Ag85.2 MOx14.8
Ag90 MOx10
적용 분야
배선용 차단기 · 전자개폐기
— : 기재된 값 없음
Ag-W계 (PLATE)
Ag-W 계열은 은의 낮은 접촉저항과 텅스텐(W)의 높은 융점·경도를 조합한 복합 재질입니다. 강한 아크 조건에서 표면 용융과 침식을 억제하고 접촉면 형상 안정성을 확보하는 방향으로 적용됩니다.
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
Ag-W계(PLATE) 물성 데이터
Ag30W70
Ag50W50
Ag60W40
적용 분야
기중차단기 · 중부하용 접촉기 · 방전가공용 전극
경도의 B: 기호는 원문 표기를 유지했습니다. B: 표기는 경도 척도가 확인되지 않아 경도 그래프에서 제외했습니다.
— : 기재된 값 없음
Cu-W계 (PLATE)
Cu-W 계열은 텅스텐(W)의 내열·내아크 특성과 구리(Cu)의 열·전기 전도 특성을 결합한 복합 재질입니다. 고에너지 아크 환경에서 표면 소손과 온도 상승을 함께 관리하는 목적에 적용됩니다.
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
Cu-W계(PLATE) 물성 데이터
Cu20W80
Cu30W70
Cu40W60
적용 분야
중부하 유중 차단기 · 변압기 Tap Spot · 방전가공용 전극 · 초고압 Gas 차단기
경도의 B: 기호는 원문 표기를 유지했습니다. B: 표기는 경도 척도가 확인되지 않아 경도 그래프에서 제외했습니다.
— : 기재된 값 없음
Ag-WC계 (PLATE)
Ag-WC 계열은 은(Ag) 기지에 텅스텐 카바이드(WC)를 조합해 높은 경도와 내마모성을 강화한 복합 재질입니다. 강한 아크 및 접촉 압력이 동반되는 조건에서 접촉면 변형과 표면 손상을 억제하는 방향으로 적용됩니다.
전도도 · 경도 비교
동일 재질 계열의 성분별 물성
Ag-WC계(PLATE) 물성 데이터
Ag35WC+a65
Ag40WC+a60
Ag60WC40
Ag50WC50
Ag85WC+a15
적용 분야
배선용 차단기 · 중부하 기중차단기 · 차량용 중부하 접점 · 중부하 접촉기
— : 기재된 값 없음

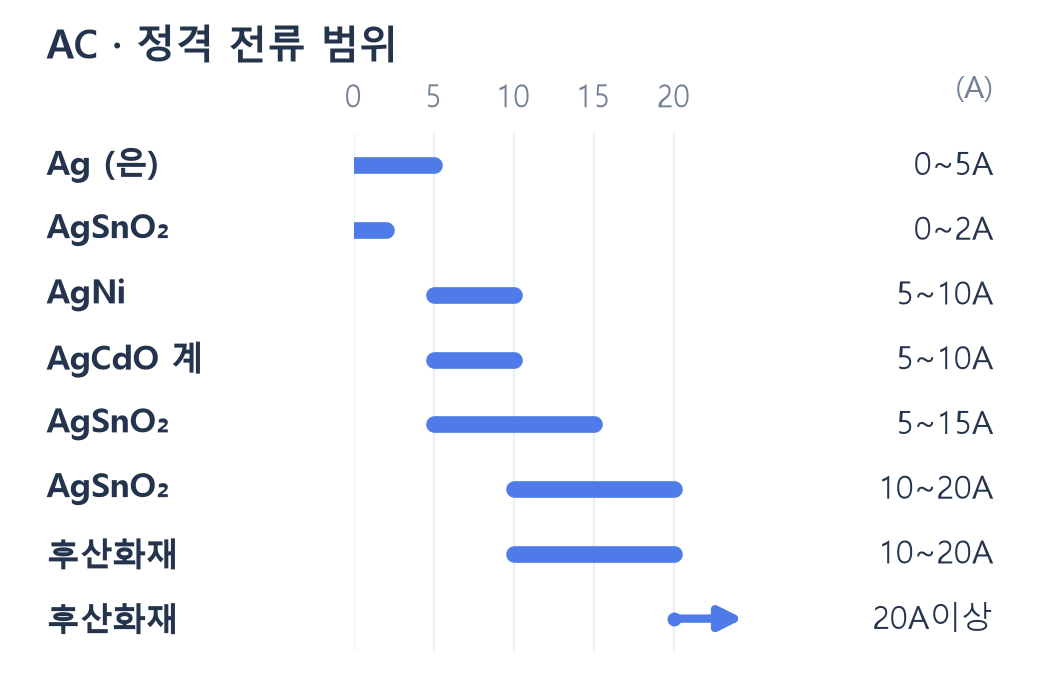

AC (교류) 부하 적용 가이드
AC 부하는 반복적인 개폐 과정에서 아크 발생과 접점 마모가 동시에 누적됩니다. 정격 전류와 돌입 전류 배수(Inrush/Rated)를 함께 고려하여 내아크성, 내융착성, 수명 안정성의 균형에 유리한 재료 조합을 선택합니다.
AC 재료 선택 기준표
| 정격 전류 | 돌입 배수 | 추천 재료 | 특징 및 비고 |
|---|---|---|---|
| 0 ~ 5A | 1배 미만 | Ag (은) | 저부하, 고전도성 |
| 0 ~ 2A | 5 ~ 10배 | AgSnO₂ | 고돌입 내성 (저전류) |
| 5 ~ 10A | 1배 미만 | AgNi | 범용성, 내마모성 |
| 5 ~ 10A | 1 ~ 3배 | AgCdO 계 | 내융착성 우수 |
| 5 ~ 15A | 10 ~ 15배 | AgSnO₂ | 고부하 돌입 대응 |
| 10 ~ 20A | 1 ~ 5배 | AgSnO₂ | 중고부하 표준 |
| 10 ~ 20A | 5 ~ 10배 | 후산화재 | 내아크·내융착 극대화 |
| 20A 이상 | 전체 범위 | 후산화재 | 고용량 대전류 전용 |
0 ~ 5A
0 ~ 2A
5 ~ 10A
5 ~ 10A
5 ~ 15A
10 ~ 20A
10 ~ 20A
20A 이상
정격 전류별 추천 범위
아크 반복 노출
개폐 빈도가 높을수록 전이·마모가 누적, 접점 표면이 빠르게 변화
돌입 전류가 핵심 변수
Inrush/Rated가 커질수록 내융착성과 열충격 내성이 우선순위
수명 안정성의 균형
전도성·마모·내아크·내융착 특성 간 트레이드오프를 기준으로 조정
DC (직류) 부하 적용 가이드
DC 부하는 전류가 0을 통과하는 구간이 없어 차단 시 아크가 상대적으로 오래 지속되며, 접점 열화·용착 리스크가 빠르게 상승합니다. L/R(유도성), 개폐 빈도, 접점 바운스까지 고려하면 내아크성·내마모성 중심의 재료 선택 방향이 명확해집니다.
DC 재료 선택 기준표
| 정격 전류 | 돌입 배수 | 추천 재료 | 특징 및 비고 |
|---|---|---|---|
| 0 ~ 5A | 1배 미만 | Ag (은) | 저부하 정밀 접점 |
| 0 ~ 2A | 5 ~ 10배 | AgSnO₂ | DC 돌입 특화 |
| 5 ~ 10A | 1배 미만 | AgNi | DC 범용 |
| 5 ~ 10A | 5 ~ 10배 | AgPd, PdRu | 내황화, 고신뢰성 (귀금속계) |
| 10 ~ 15A | 1배 미만 | AgCu 계 | 고경도, 내마모성 |
| 10 ~ 20A | 1 ~ 5배 | AgSnO₂ | DC 중부하 표준 |
| 20A 이상 | 전체 범위 | AgW (은-텅스텐) | 초고부하, 내아크 특화 |

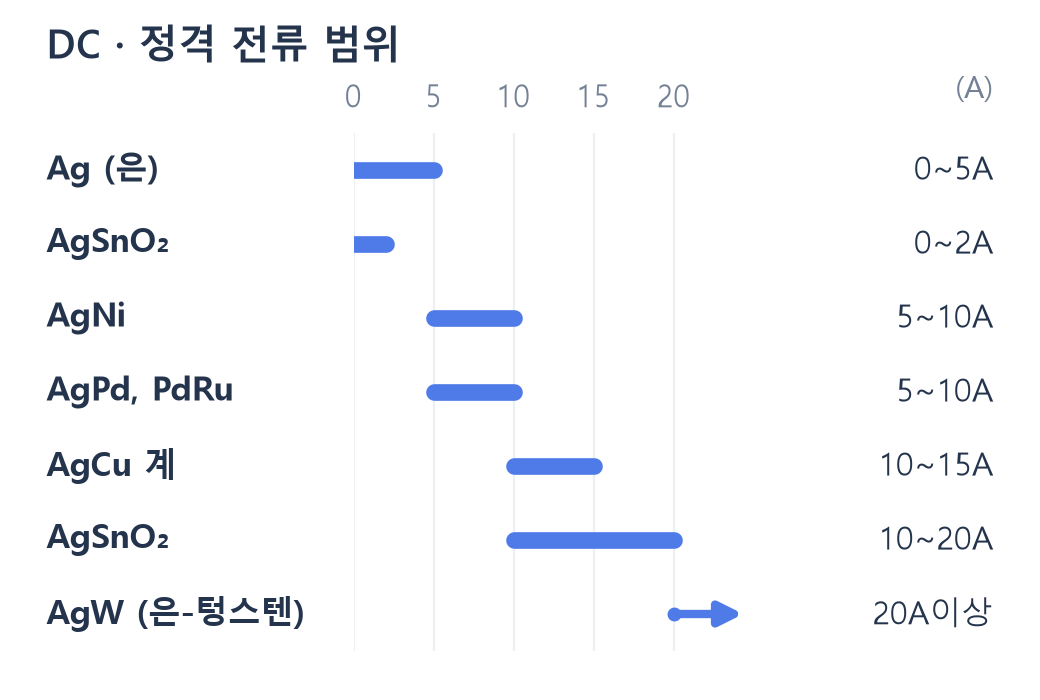

0 ~ 5A
0 ~ 2A
5 ~ 10A
5 ~ 10A
10 ~ 15A
10 ~ 20A
20A 이상
정격 전류별 추천 범위
아크 지속 시간 증가
차단 시 아크가 길어질수록 열·재료 전이가 커져 용착과 표면 열화 가속
L/R·유도성 영향
유도성 부하는 전류 감쇠가 느려 차단 난이도 상승, 내아크 구성이 중요
사용 범주·시험 조건 정렬
DC-1/2/3 등 사용 범주와 시험 조건에 맞춰 재료 특성을 매칭
