ELEVATORS & ACCESS
이동과 출입의 매 순간을 잇는 부품 인터페이스.

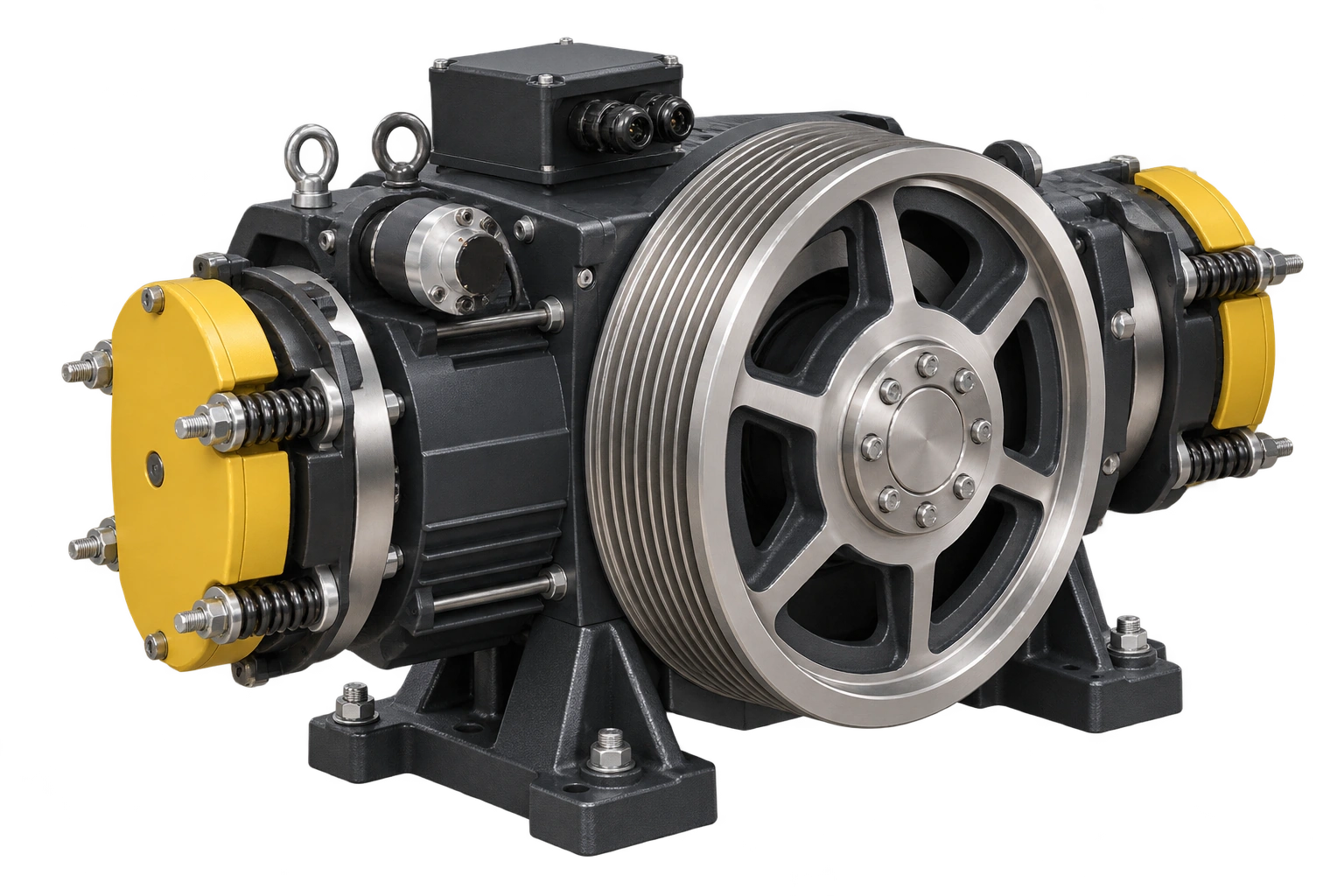

01 권상기·구동 제어

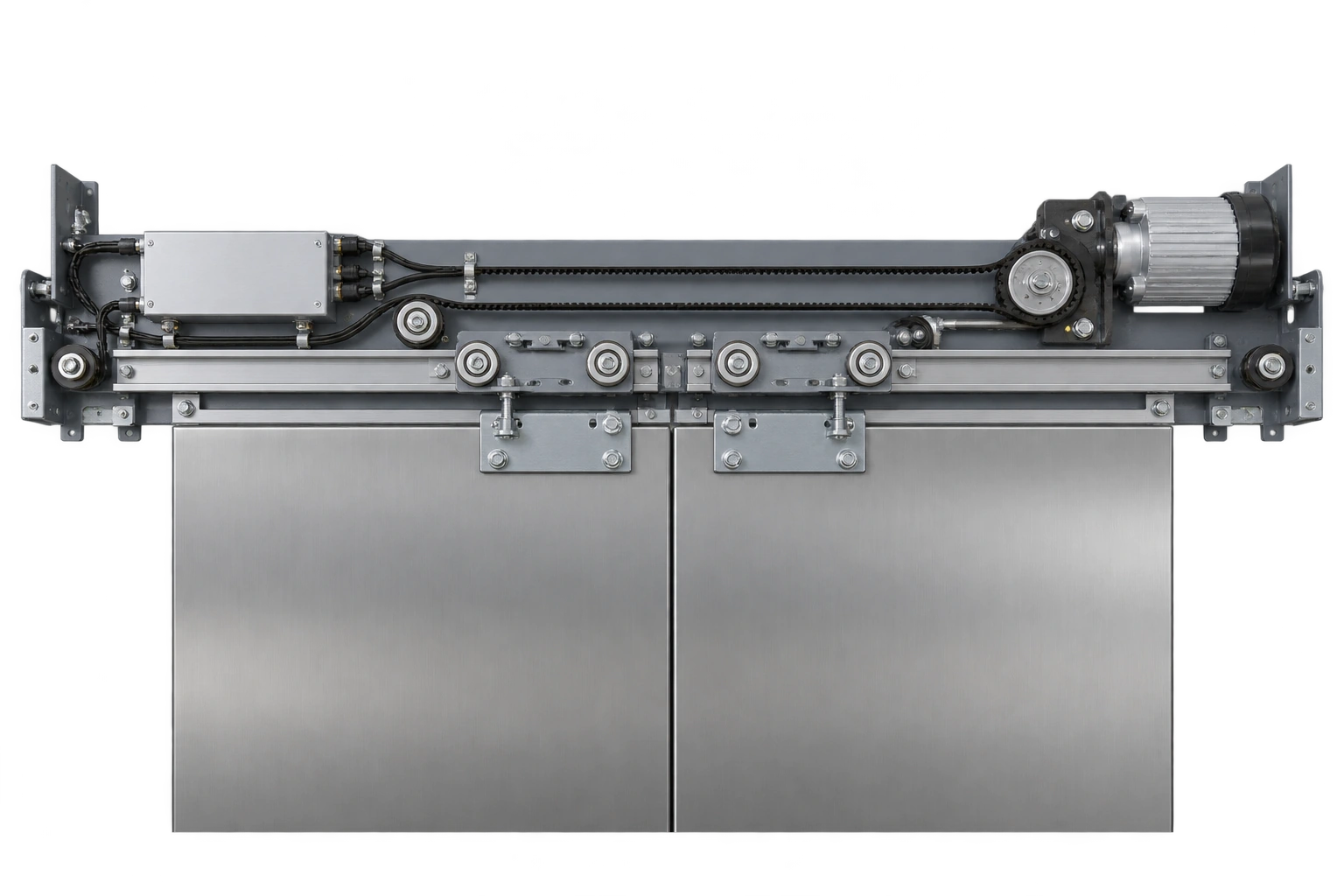

02 도어 오퍼레이터

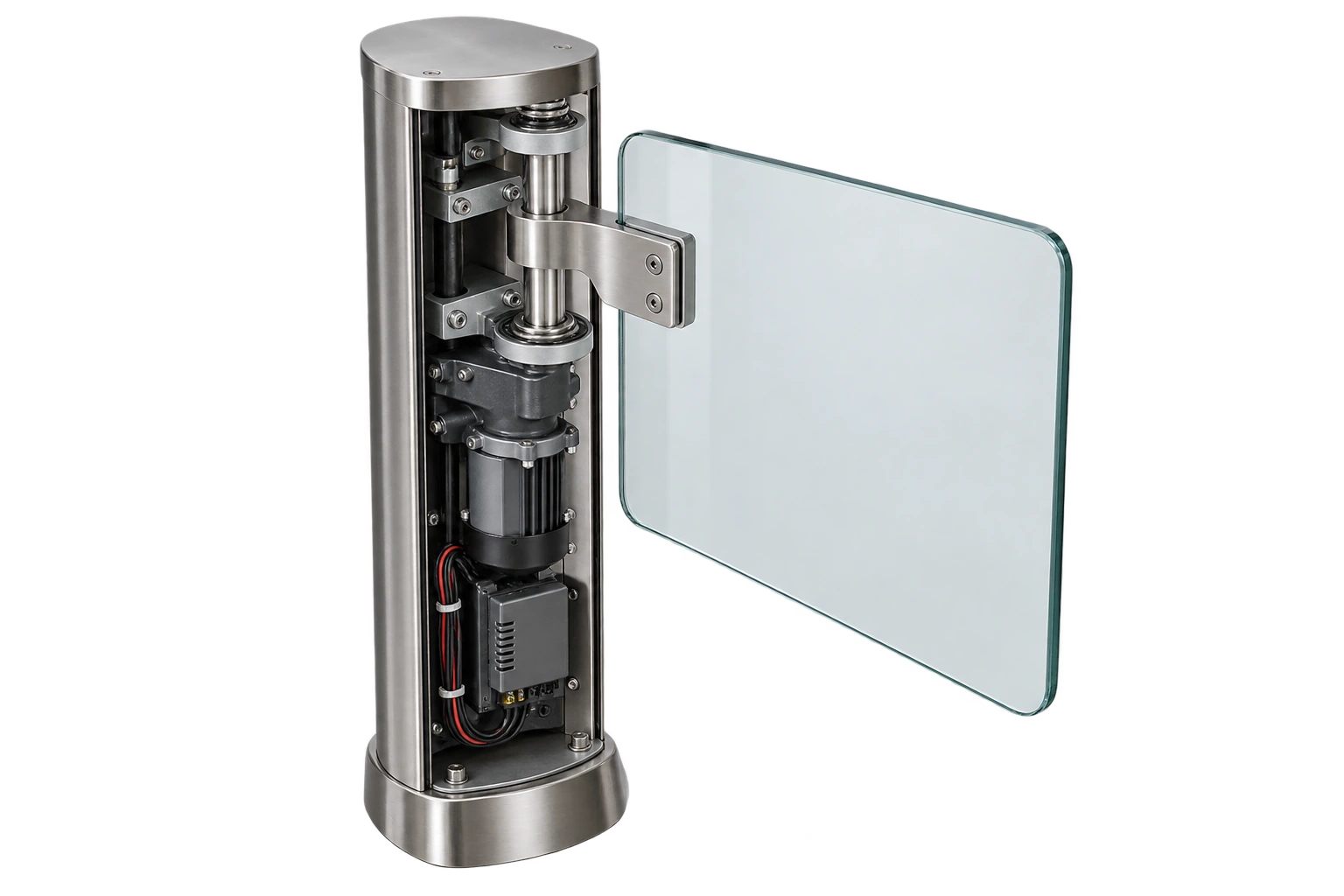

03 출입 게이트 구동
15가지 공급품목과 장비의 연결
리벳형 전기접점
Rivet Contacts
원형 접촉면과 체결용 몸통을 갖춘 접점입니다. 스위칭 부품의 접촉부와 지지부를 함께 검토합니다.
적용 · APPLICATION
제어반 접촉기와 보조 릴레이의 개폐 접촉부
검토 · ENGINEERING
모터·코일·신호 부하를 구분하고 접촉력, 개폐 빈도와 접점 지지 구조를 검토합니다.
핀형 전기접점
Contact Pins
가늘고 긴 몸통을 가진 핀형 접점입니다. 삽입 길이와 축 정렬, 접촉 위치를 나누어 검토합니다.
적용 · APPLICATION
도어 상태·위치 검출 모듈의 접속부
검토 · ENGINEERING
접속 핀의 역할과 안전 기능을 가진 완성 모듈의 검증 범위를 구분합니다.
블레이드 단자 핀
Blade Terminal Pins
평판 블레이드와 단차 원통 몸통이 이어진 단자 핀입니다. 접속부 방향과 몸통의 위치 결정 면을 함께 가공 검토합니다.
적용 · APPLICATION
문 구동부와 제어함 사이의 탈착 접속
검토 · ENGINEERING
상대 커넥터와 삽입 방향, 잠금 구조 및 반복 정비 후 체결 상태를 확인합니다.
홀 가공 단자 핀
Pierced Terminal Pins
체결 홀이 있는 평판부와 단차 원통 몸통으로 구성됩니다. 홀 중심과 몸통 축의 관계가 조립 기준이 됩니다.
적용 · APPLICATION
제어반 전원 및 보조 회로의 나사 접속
검토 · ENGINEERING
단자 홀과 배선 단말 조합, 공구 접근, 금속 케이스와의 간격을 검토합니다.
육각 수나사 스페이서
Hexagonal Male Spacers
육각 몸통과 수나사를 갖춘 간격 유지 부품입니다. 조립 높이와 체결 길이, 공구 접근 공간을 함께 정의합니다.
적용 · APPLICATION
도어 컨트롤러 기판의 이격 장착
검토 · ENGINEERING
기판 높이·나사 체결 길이·하부 부품 간섭과 진동 중 풀림을 검토합니다.
플랜지 부싱
Flanged Bushings
중심 보어와 플랜지 지지면을 가진 원통 부품입니다. 상대 축·구멍의 맞춤과 축 방향 위치를 검토합니다.
적용 · APPLICATION
문 행거 롤러·게이트 링크의 축 지지
검토 · ENGINEERING
축과 부싱의 접촉 길이, 플랜지 지지면, 회전 간극과 마모 조건을 확인합니다.

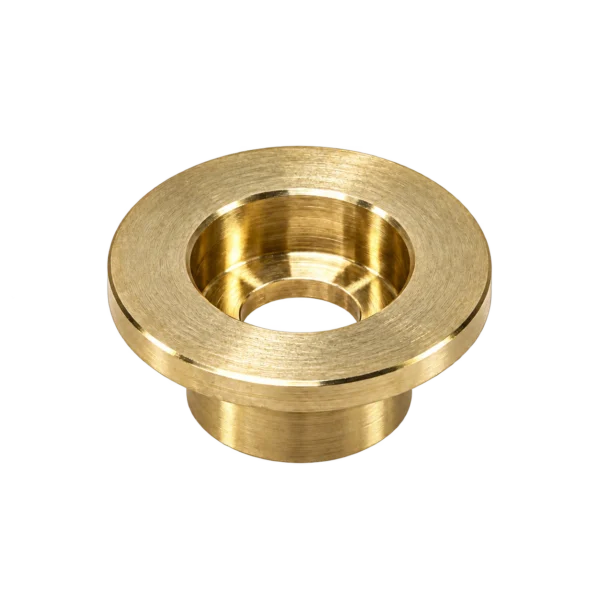

단차 홀 플랜지 부싱
Counterbored flange bushings
원통 몸통에 플랜지와 단차 홀이 가공된 부싱입니다. 홀 지름의 변화와 플랜지 면으로 상대 부품의 위치를 구분합니다.
적용 · APPLICATION
매립 체결이 필요한 센서·링크 장착부
검토 · ENGINEERING
단차 홀과 나사 머리의 관계, 지지면 평탄도, 상대 부재와의 접촉을 검토합니다.

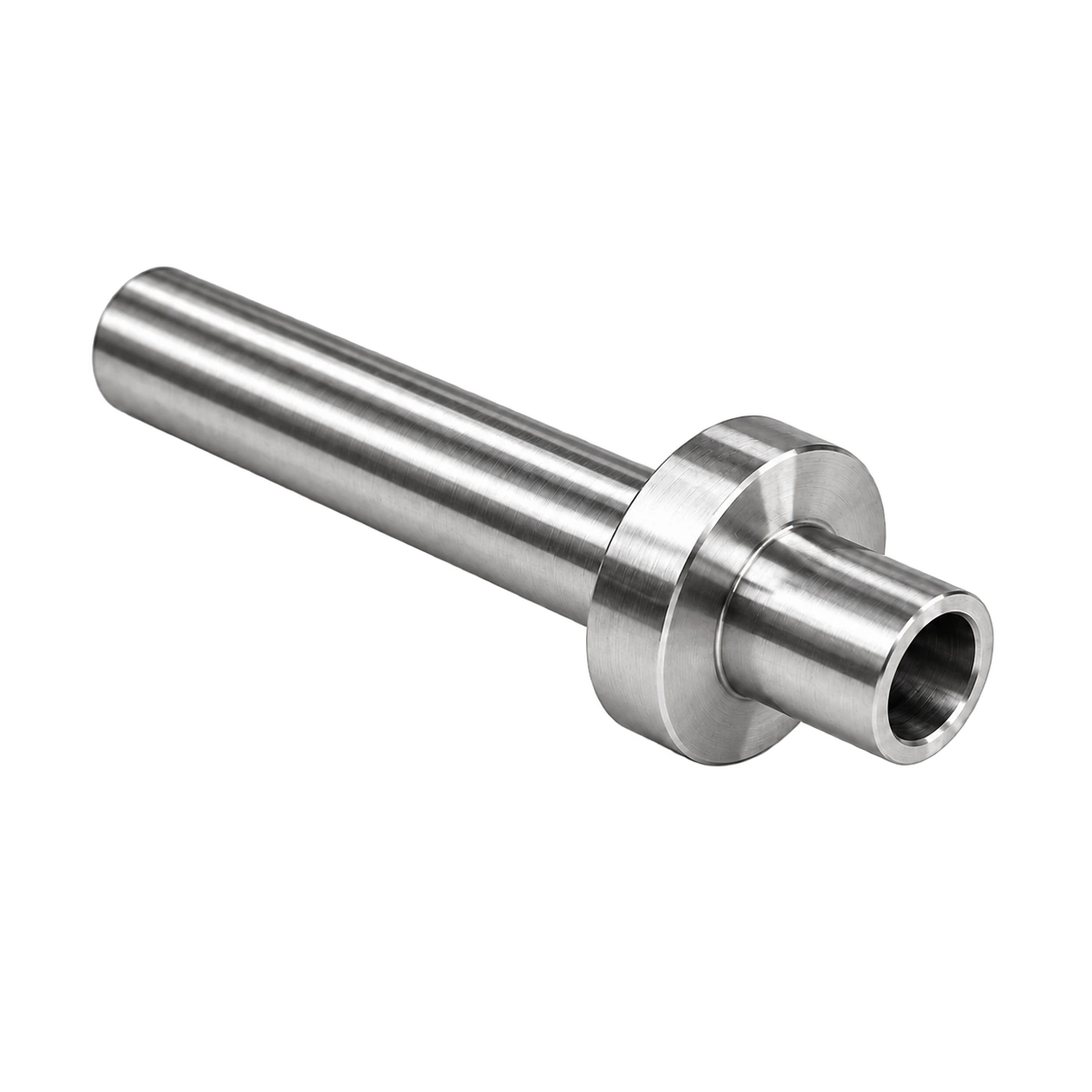

소형 중공 칼라 샤프트
Small hollow collar shafts
긴 중공 축에 얇은 원형 칼라와 짧은 끝단을 둔 소형 부품입니다. 칼라 양쪽의 지지 길이와 축 방향 위치를 구분합니다.
적용 · APPLICATION
출입 게이트 링크의 회전축·축방향 위치 결정
검토 · ENGINEERING
칼라 위치와 베어링 지지 간격을 정하고 실제 구동 하중과 반복 동작을 검증합니다.
단차 칼라 핀
Stepped Collar Pins
축 방향 단차와 칼라로 위치를 구분하는 핀입니다. 상대 구멍과 조립 깊이에 맞춰 지지·유지 구간을 정합니다.
적용 · APPLICATION
도어 행거·연결 링크의 위치 결정 핀
검토 · ENGINEERING
단차별 기능과 조립 순서, 축방향 이탈 방지 및 교체 접근성을 구분합니다.
솔리드 리벳
Solid Rivets
실축 몸통의 끝단을 성형해 부재를 체결하는 리벳입니다. 판재 겹침 두께와 성형 후 지지 상태를 함께 검토합니다.
적용 · APPLICATION
제어함 커버·브래킷의 영구 판재 체결
검토 · ENGINEERING
적층 두께, 체결 영역과 판재 변형을 확인합니다. 하중·안전 기능부는 장비 승인 사양을 별도로 적용합니다.
중공 끝단 리벳
Tubular-End Rivets
끝단에 중공부를 갖춘 리벳입니다. 끝단 벽의 변형과 상대 부재의 지지 상태를 기준으로 체결을 검토합니다.
적용 · APPLICATION
보조 링크와 경량 커버의 연결
검토 · ENGINEERING
성형부 두께와 잔여 회전 간극을 함께 정해 과도한 압착을 방지합니다.
중앙 설편 타공 클립
Tongued Clips
타공 판면과 중앙 설편이 결합된 클립 형상입니다. 설편과 개구의 관계를 자유 상태에서 확인합니다.
적용 · APPLICATION
문 상부 배선·센서 케이블의 고정
검토 · ENGINEERING
이동 경로와 마찰부를 피하도록 고정 위치, 버 및 피복 보호를 확인합니다.
포크 스트랩 일체형 브래킷
Cranked Brackets
긴 포크 암과 넓은 바닥, 직립 귀가 단차로 이어진 브래킷입니다. 여러 면의 체결 위치를 같은 기준에서 관리합니다.
적용 · APPLICATION
도어 센서·컨트롤러의 위치 고정
검토 · ENGINEERING
센서 기준면, 조정 범위와 문 이동 궤적의 간섭을 확인합니다.
분기형 커넥터 하네스
Branched Connector Harnesses
여러 커넥터와 보호 슬리브로 구성한 분기 배선입니다. 회로도·핀맵과 장착 경로를 연결해 제작 조건을 정의합니다.
적용 · APPLICATION
문 구동기·잠금 상태·센서와 제어기의 연결
검토 · ENGINEERING
이동/고정 구간을 구분하고 굽힘·장력·커넥터 잠금과 회로별 핀맵을 검토합니다.
링 터미널 보호 슬리브 하네스
Ring-Terminal Harnesses
링 터미널과 다극 커넥터, 편조 보호 슬리브를 결합한 배선 어셈블리입니다. 체결부와 배선 보호 조건을 함께 검토합니다.
적용 · APPLICATION
제어함 전원·접지 볼트 연결
검토 · ENGINEERING
단자 체결면과 풀림 방지 조건, 여유 길이와 케이스 접속을 확인합니다.
장비별 부품 적용 매트릭스
권상 구동·제어함
전원 단자·접지 단말
엔코더·상태 신호 연결
단자대 장착 브래킷
전원·제어 하네스
진동·주변 온도
장비별 승인 부품 조건
문 개폐·행거
보조 스위치 접점
제어기 커넥터
단차 핀·경량 체결부
가동 배선 보호·클립
축 지지·회전 간극
왕복 중 배선 인장
도어 잠금·상태 감시
보조 회로 단자
센서 입력 하네스
위치 고정 핀
커넥터 지지 클립
잠금 확인 신호 구분
안전 기능 모듈 검증
스윙·슬라이딩 게이트
구동·보조 릴레이 접점
상태 피드백 배선
링크 연결 핀
프레스 장착 부품
감지 영역과 간섭
전원 상실 시 요구 동작
호출·출입 인터페이스
신호 접속 핀
제어기 분기 배선
전면 패널 리벳·고정부
배선 보호 슬리브
단자 오삽입 방지
정비 접근·핀맵 식별
움직임과 상태 확인이 만나는 조립 구조
MOVE.
DETECT.
CONNECT.
기계의 움직임과 제어의 판단을 같은 기준으로 연결합니다.
구동 전달
위치 기준
운동 간극
상태 확인
가동 배선
왕복하는 문과 회전하는 게이트

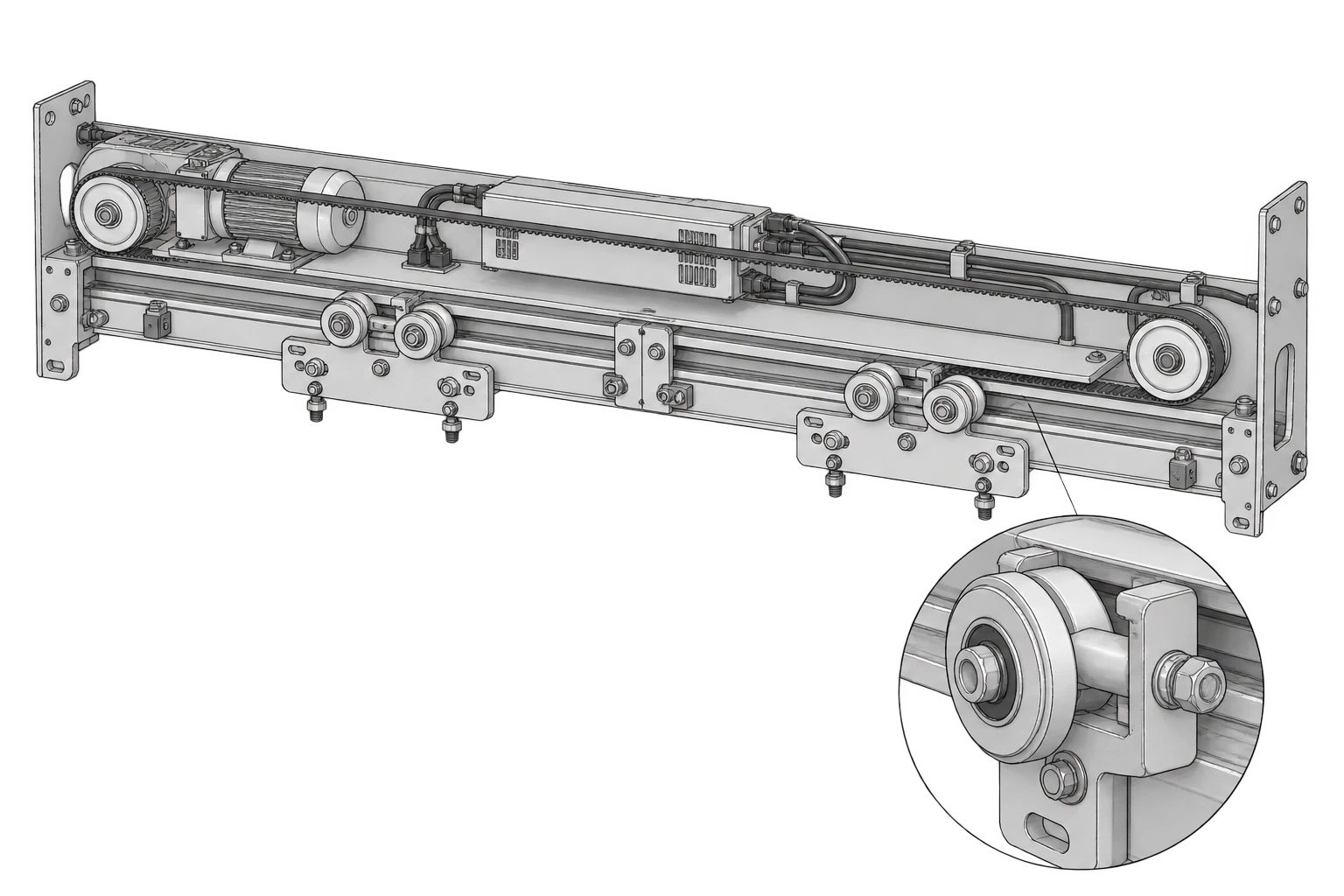

LINEAR DOOR MOTION
문 상부 직선 구동
기계 기준의 연결
제어와 상태 구분
왕복 배선의 경로
ROTARY GATE MOTION
출입 게이트 회전 구동
축과 칼라의 역할
감지 영역 확보
장비별 동작 검증
반복 구동을 지지하는 여섯 가지 연결
MOTION PATH.
SIGNAL PATH.
운동 궤적과 신호 경로를 따로 보고,
조립에서 연결합니다.
반복 동작 후의 상태
기준·핀맵·개정의 일치
완성 장치의 검증 경계
