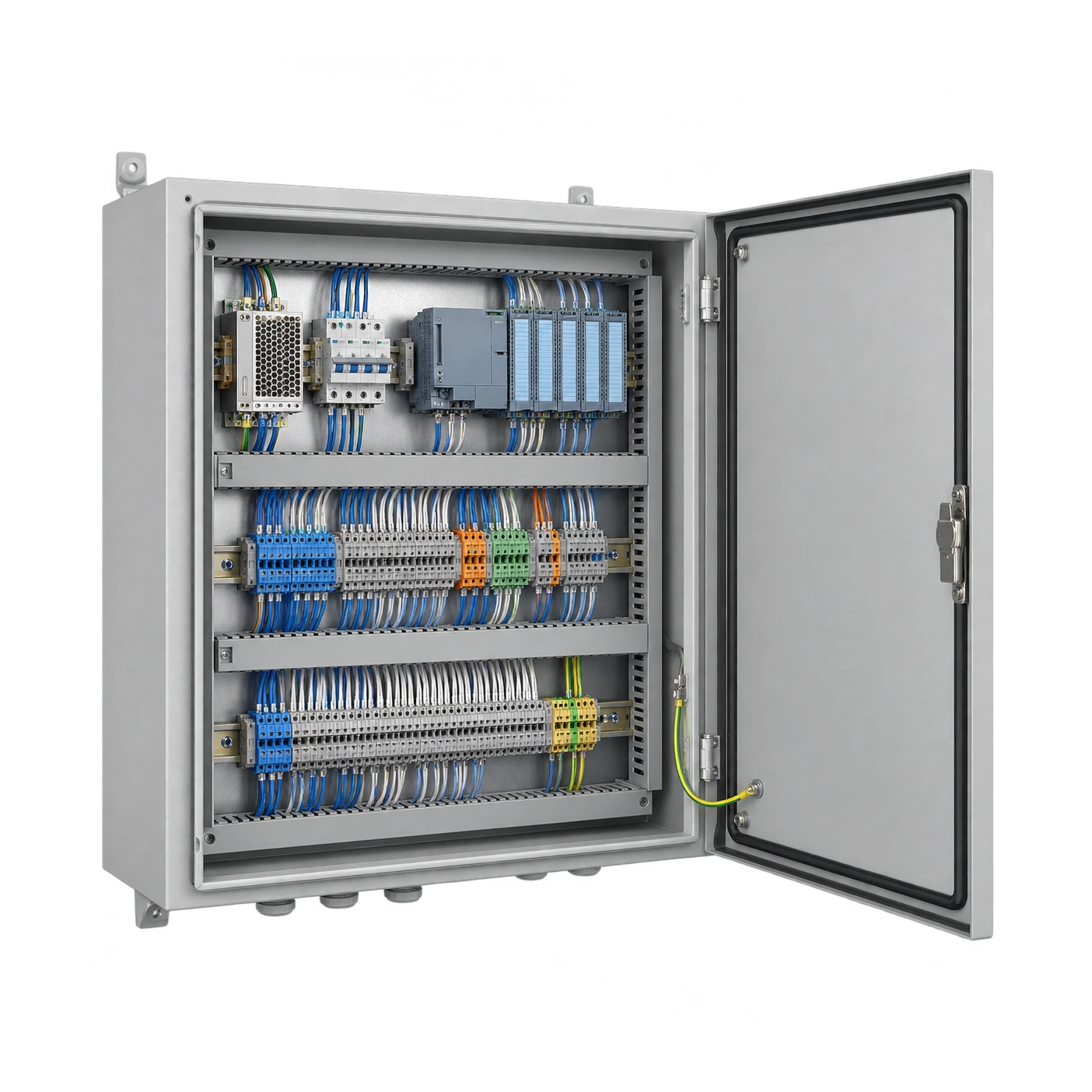

01 건물 자동제어반

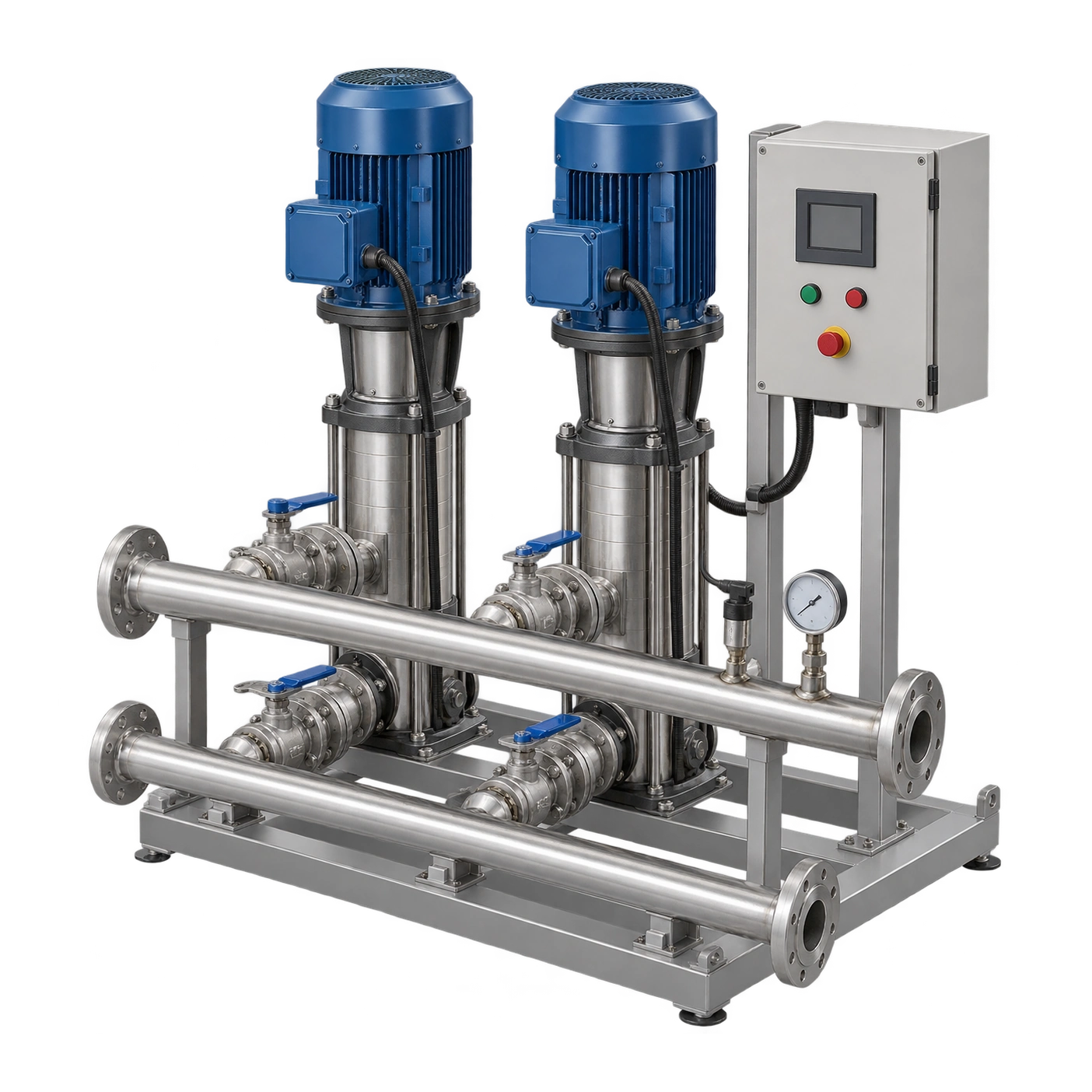

02 급수 부스터·펌프 시스템

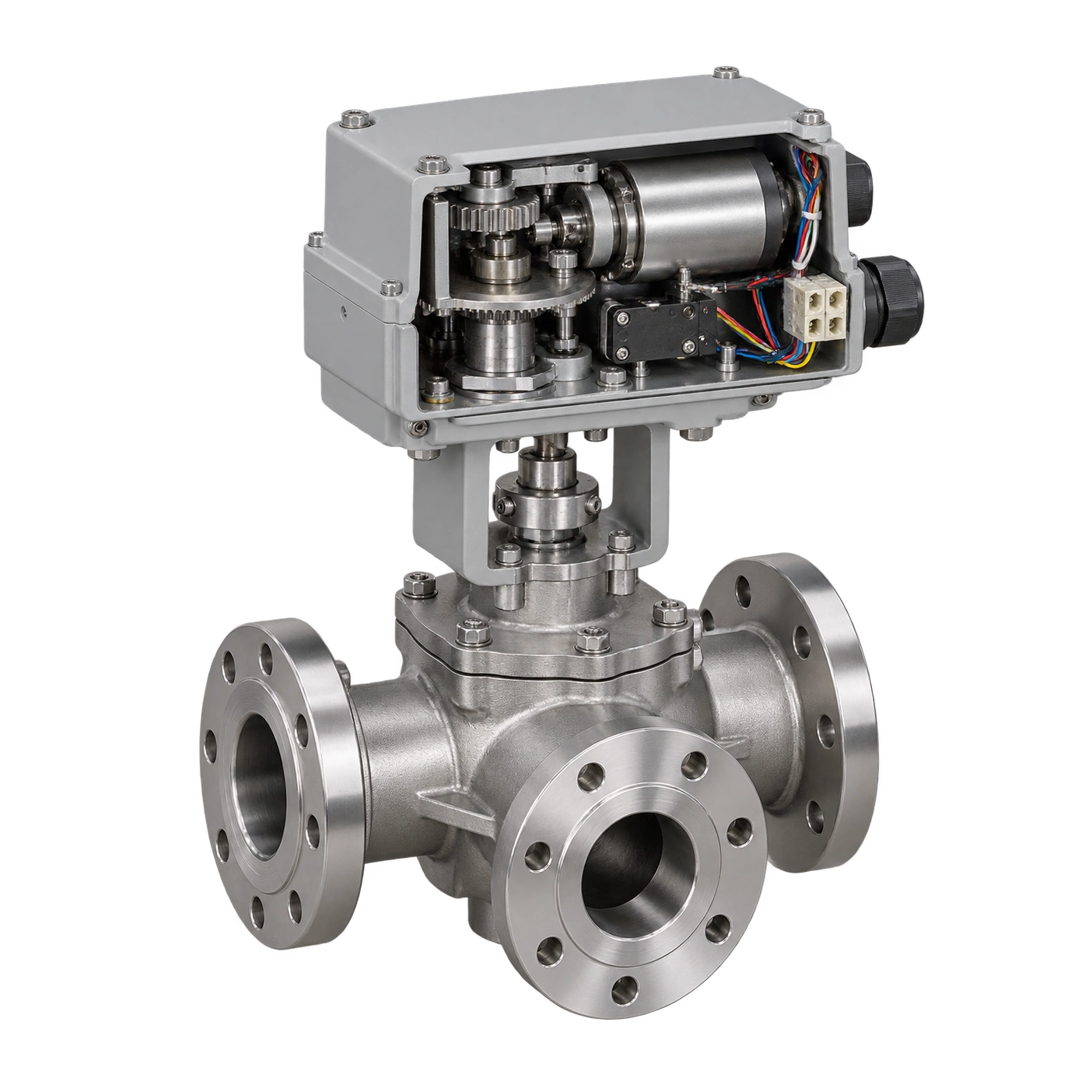

03 밸브·전동 액추에이터
15가지 공급품목과 장비의 연결

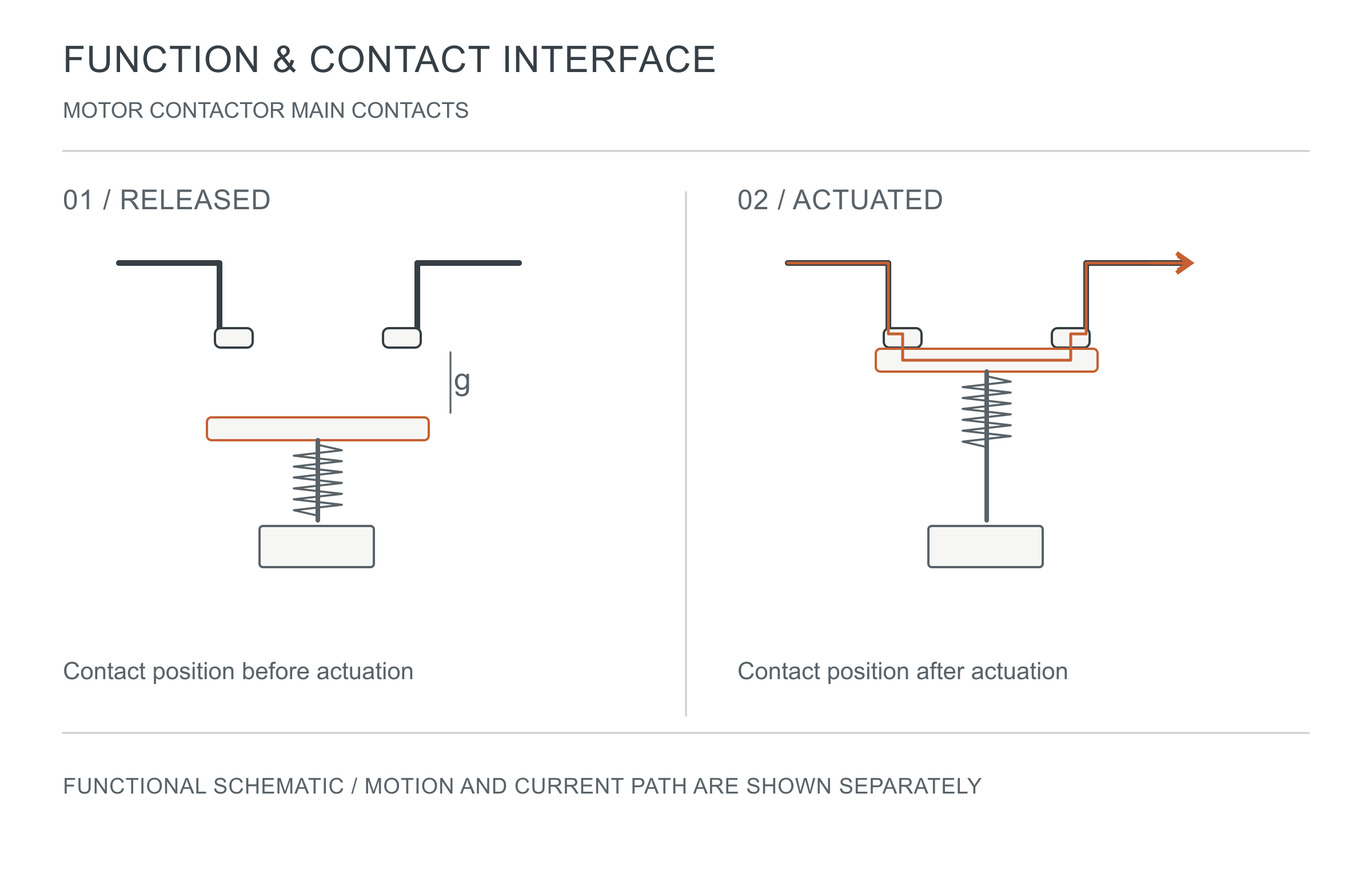

리벳형 전기접점
Rivet Contacts
원형 접촉면과 체결용 몸통을 갖춘 접점입니다. 스위칭 부품의 접촉부와 지지부를 함께 검토합니다.
적용 · APPLICATION
건물 펌프·팬의 모터 제어 접촉기 개폐부
검토 · ENGINEERING
기동 부하·운전 빈도·접촉력과 접촉면 상태
평기어 부품
Spur gear components
원주를 따라 곧은 외부 치형과 중앙 홀을 갖춘 기어 부품입니다. 상대 기어와 축을 연결할 때 치형과 중심 기준을 함께 검토합니다.
적용 · APPLICATION
전동 밸브·댐퍼 액추에이터의 감속 전달부
검토 · ENGINEERING
기어 중심거리와 백래시, 작동 각도 말단 하중, 윤활과 위치 검출 기준을 함께 검토합니다.
원통형 부싱
Plain cylindrical bushings
일정한 바깥지름과 중앙 관통 홀을 갖춘 원통형 부싱입니다. 상대 축과 하우징 사이의 내·외경 인터페이스를 구성합니다.
적용 · APPLICATION
밸브 보조 링크와 액추에이터 출력축의 원통 지지
검토 · ENGINEERING
내·외경 맞춤, 왕복·회전 조건, 주변 수분과 재료 조합, 정비 교환성을 확인합니다.
블레이드 단자 핀
Blade Terminal Pins
평판 블레이드와 단차 원통 몸통이 이어진 단자 핀입니다. 접속부 방향과 몸통의 위치 결정 면을 함께 가공 검토합니다.
적용 · APPLICATION
빌딩 관리 시스템(BMS)의 보조전원·I/O 모듈 단자 인터페이스
검토 · ENGINEERING
삽입 방향·접촉 길이·필드 배선 인출 공간
홀 가공 단자 핀
Pierced Terminal Pins
체결 홀이 있는 평판부와 단차 원통 몸통으로 구성됩니다. 홀 중심과 몸통 축의 관계가 조립 기준이 됩니다.
적용 · APPLICATION
제어반 내부의 체결형 연결 단자
검토 · ENGINEERING
체결 홀·전선 방향·주변 신호 배선 간섭
육각 수나사 스페이서
Hexagonal Male Spacers
육각 몸통과 수나사를 갖춘 간격 유지 부품입니다. 조립 높이와 체결 길이, 공구 접근 공간을 함께 정의합니다.
적용 · APPLICATION
DDC·제어 PCB의 섀시 장착과 간격 유지
검토 · ENGINEERING
장착 높이·금속 지지 위치·모듈 교체 공간
플랜지 부싱
Flanged Bushings
중심 보어와 플랜지 지지면을 가진 원통 부품입니다. 상대 축·구멍의 맞춤과 축 방향 위치를 검토합니다.
적용 · APPLICATION
밸브 액추에이터 출력축·링크의 지지부
검토 · ENGINEERING
축 맞춤·플랜지 지지면·행정 끝 위치
솔리드 리벳
Solid Rivets
실축 몸통의 끝단을 성형해 부재를 체결하는 리벳입니다. 판재 겹침 두께와 성형 후 지지 상태를 함께 검토합니다.
적용 · APPLICATION
제어반 보조 판금·기구 브래킷의 영구 체결
검토 · ENGINEERING
판재 조합·성형 접근·방청 표면의 손상
중공 끝단 리벳
Tubular-End Rivets
끝단에 중공부를 갖춘 리벳입니다. 끝단 벽의 변형과 상대 부재의 지지 상태를 기준으로 체결을 검토합니다.
적용 · APPLICATION
댐퍼·밸브 링크와 검출 레버의 회전 체결
검토 · ENGINEERING
회전 유격·성형량·기구 작동 범위
단차 칼라 핀
Stepped Collar Pins
축 방향 단차와 칼라로 위치를 구분하는 핀입니다. 상대 구멍과 조립 깊이에 맞춰 지지·유지 구간을 정합니다.
적용 · APPLICATION
밸브 액추에이터 링크의 위치 결정·스토퍼
검토 · ENGINEERING
단차 기준·반복 행정·위치 검출 오차의 누적
중앙 설편 타공 클립
Tongued Clips
타공 판면과 중앙 설편이 결합된 클립 형상입니다. 설편과 개구의 관계를 자유 상태에서 확인합니다.
적용 · APPLICATION
제어반 센서·통신 배선 고정용 클립
검토 · ENGINEERING
전선 피복 마찰·정비 탈착·분기 지지 간격
단차 플랜지 부품
Stepped flange components
중앙 홀과 원통 단차가 넓은 원형 플랜지에 연결된 부품입니다. 동심 기준과 플랜지 접촉면을 함께 검토하는 형상입니다.
적용 · APPLICATION
밸브 위치 검출 기구의 동심 장착부와 축 방향 기준면
검토 · ENGINEERING
센서·출력축의 기준 관계, 단차 접촉면, 체결 변형과 실제 동작 범위를 검토합니다.
포크 스트랩 일체형 브래킷
Cranked Brackets
긴 포크 암과 넓은 바닥, 직립 귀가 단차로 이어진 브래킷입니다. 여러 면의 체결 위치를 같은 기준에서 관리합니다.
적용 · APPLICATION
제어 모듈·액추에이터의 판금 장착 브래킷
검토 · ENGINEERING
기준면·홀 패턴·작동 방향·공구 접근
분기형 커넥터 하네스
Branched Connector Harnesses
여러 커넥터와 보호 슬리브로 구성한 분기 배선입니다. 회로도·핀맵과 장착 경로를 연결해 제작 조건을 정의합니다.
적용 · APPLICATION
온도·압력·밸브 위치·I/O 접속용 분기 하네스
검토 · ENGINEERING
아날로그·디지털 신호 구분·단자대 번호·센서 전원
링 터미널 보호 슬리브 하네스
Ring-Terminal Harnesses
링 터미널과 다극 커넥터, 편조 보호 슬리브를 결합한 배선 어셈블리입니다. 체결부와 배선 보호 조건을 함께 검토합니다.
적용 · APPLICATION
펌프·제어반 보조전원 및 체결형 내부 배선
검토 · ENGINEERING
단자 체결면·압착·인장 완화·습기 노출 경로
장비별 부품 적용 매트릭스
자동제어·I/O 모듈
보조전원 단자
출력 릴레이 접점
장착 브래킷
분기 센서 하네스
입출력 핀맵
단자 접근 공간
급수·순환 펌프 제어
체결형 단자
압력 센서 접속부
배선 클립
모터·센서 하네스
진동 고정
습기와 배선 보호
밸브·댐퍼 구동
위치 검출 접점
피드백 핀
링크 리벳
액추에이터 하네스
기구 맞춤·유격
구동·피드백 방향
팬·보조 모터 제어
보조 단자
상태 신호 접속부
절곡 러그
제어 배선
반복 개폐
열원·배선 분리
설비 제어함·현장 접속
제어전원 단자
상태 릴레이 접점
스페이서·리벳
보호 슬리브 하네스
외력 전달과 고정
현장 교체성

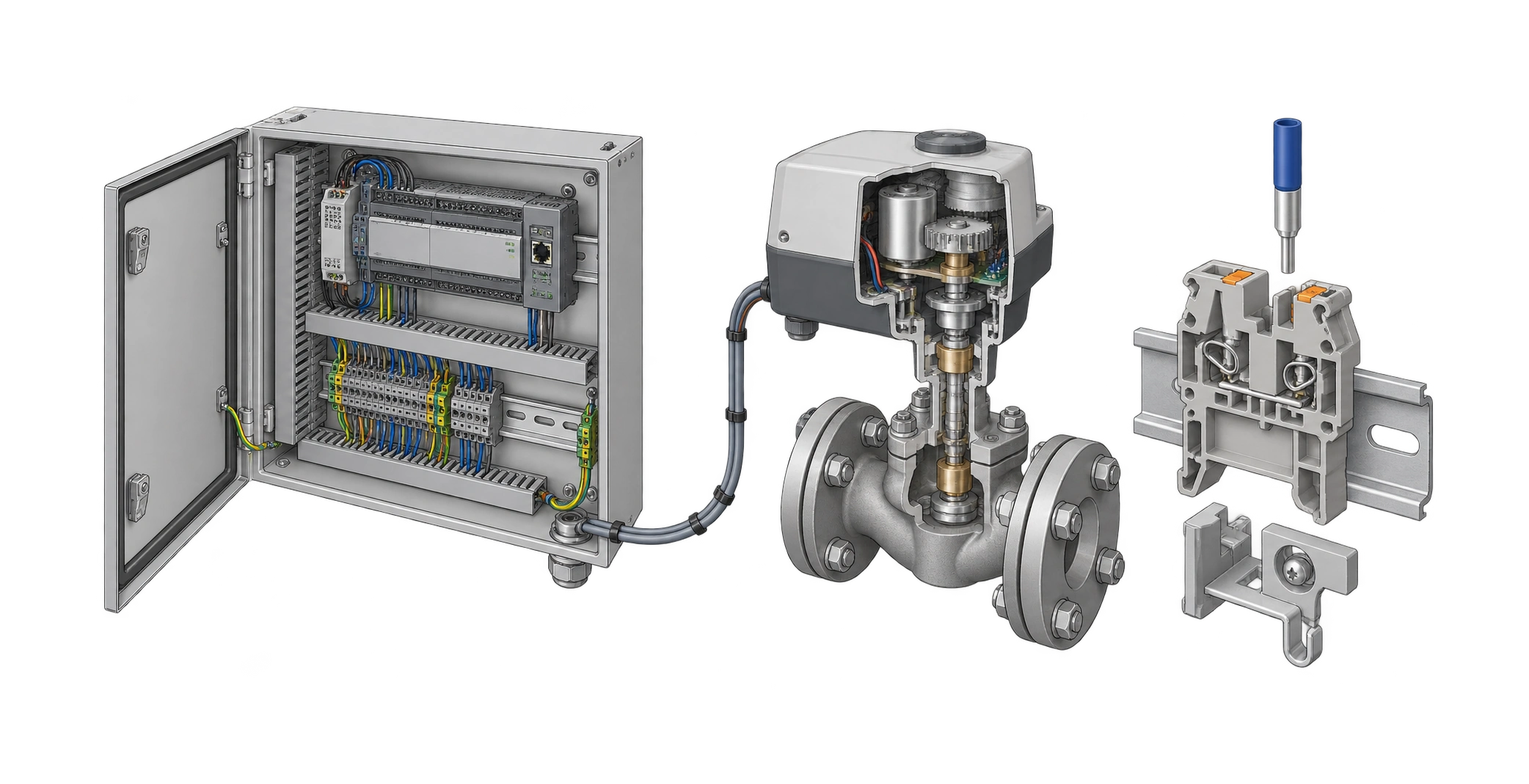

감지, 제어, 구동이 하나의 설비로 연결되는 구조
SENSE.
CONTROL.
ACTUATE.
제어 신호와 기계적 동작 사이의 부품을 구체화합니다.
현장 신호
제어 출력
구동 행정
설치 환경
점검 공간
압력을 조절하는 펌프와 위치를 바꾸는 밸브
PUMP CONTROL INTERFACE
펌프 운전·상태 연결
동력과 신호
진동 지지
현장 연결
VALVE ACTUATOR INTERFACE
밸브 위치·구동 연결
기계 기준
행정 끝 위치
연결부 보호
건물 설비의 여섯 가지 부품 인터페이스
SIGNAL IN.
MOTION OUT.
제어반의 출력이 실제 설비 동작으로 이어지는 연결부
신호 목록부터 정리
구동축과 장착 기준
설치 환경 반영
