영상·진단·실험 장비 안의 정밀한 연결.

의료·바이오 장비의 전자 모듈과 구동 기구에는 신호 연결, 반복 동작과 정비 가능한 조립이 함께 필요합니다. 아이디솔루텍은 장비 내부의 접점·정밀가공·프레스·체결 부품과 하네스를 사용 위치와 도면 요구에 맞춰 검토합니다.

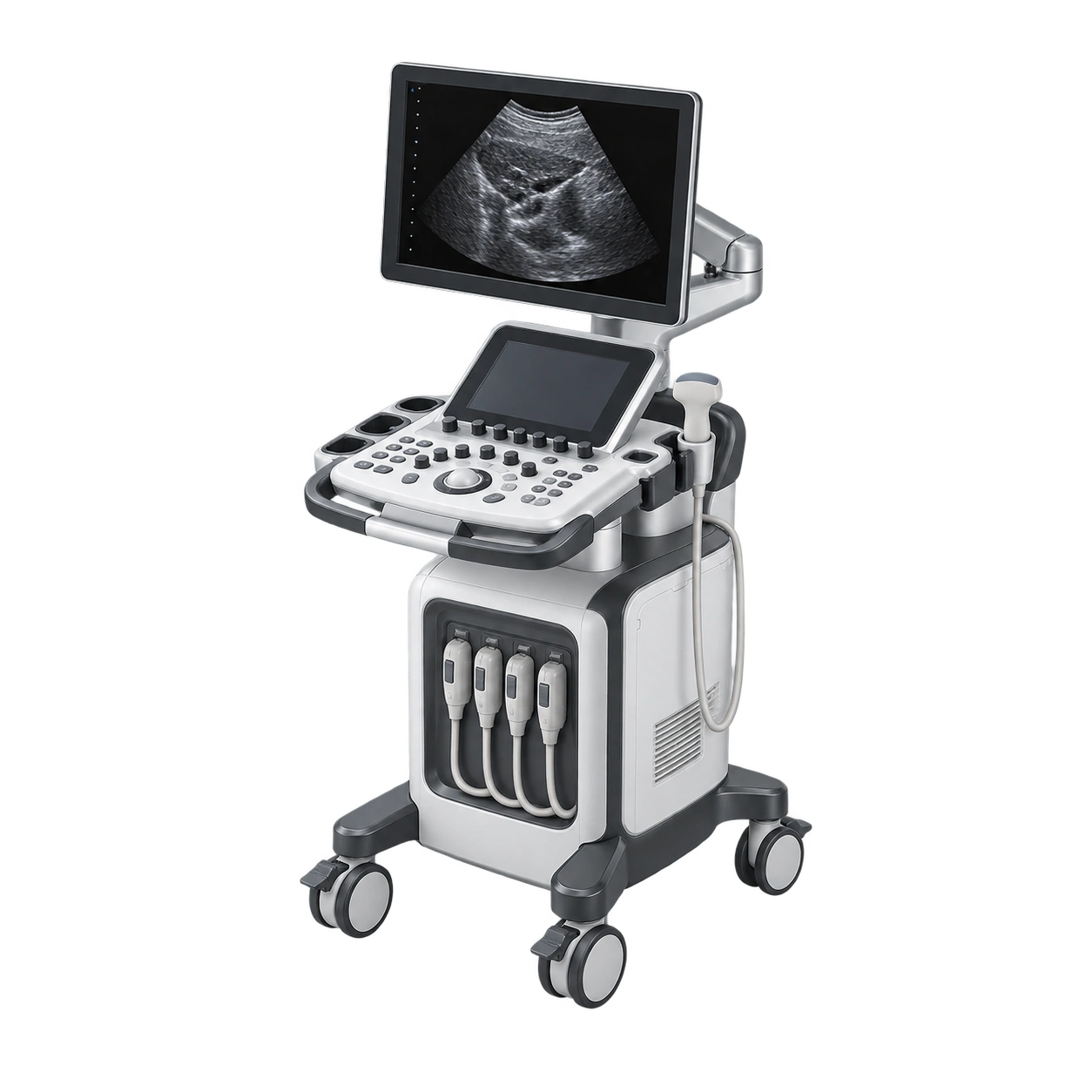

01 초음파 영상 장비

ULTRASOUND IMAGING SYSTEMS
의료 & 바이오 · 초음파 영상 장비
프로브에서 전달되는 신호를 송수신·처리하는 전자 장비입니다. 기판·커넥터·배선과 이동형 콘솔의 장착 구조를 함께 고려합니다.
APPLICABLE COMPONENTS
기판 스페이서 · 신호 접촉 핀 · 장착 브래킷 · 내부 하네스
ENGINEERING FOCUS
전원·신호 경로 · 커넥터 유지 · 정비·장착 접근

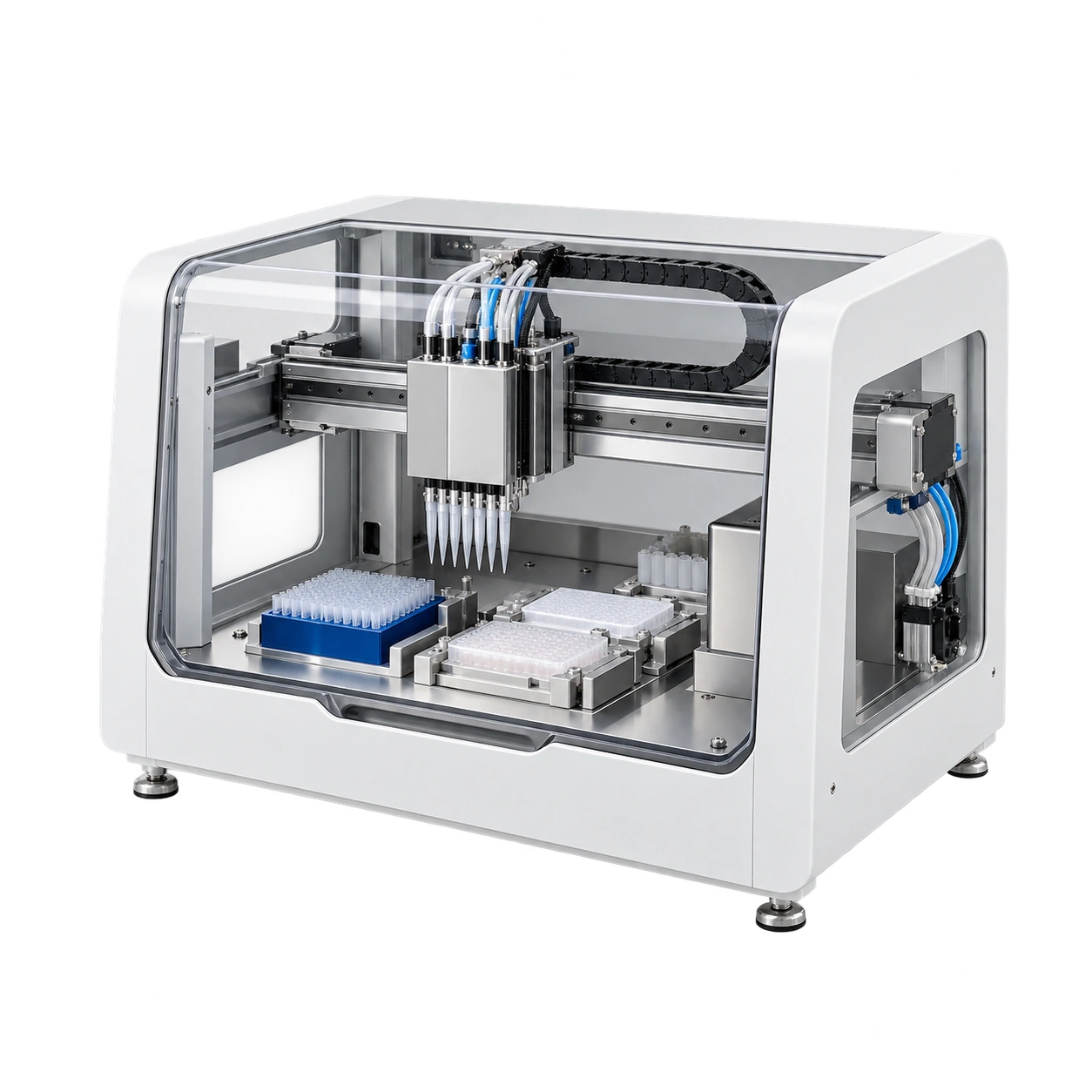

02 실험실 자동화 장비

LABORATORY AUTOMATION INSTRUMENTS
의료 & 바이오 · 실험실 자동화 장비
분주·시료 이동·플레이트 처리를 정해진 순서로 수행하는 기구와 제어부로 구성됩니다. 축·지지면과 가동 케이블의 관계가 조립 검토의 중심입니다.
APPLICABLE COMPONENTS
정밀 부싱·핀 · 기구 브래킷 · 리벳 · 센서·구동 하네스
ENGINEERING FOCUS
이동 기준 · 배선 굴곡 · 세정·액체 인접 구역

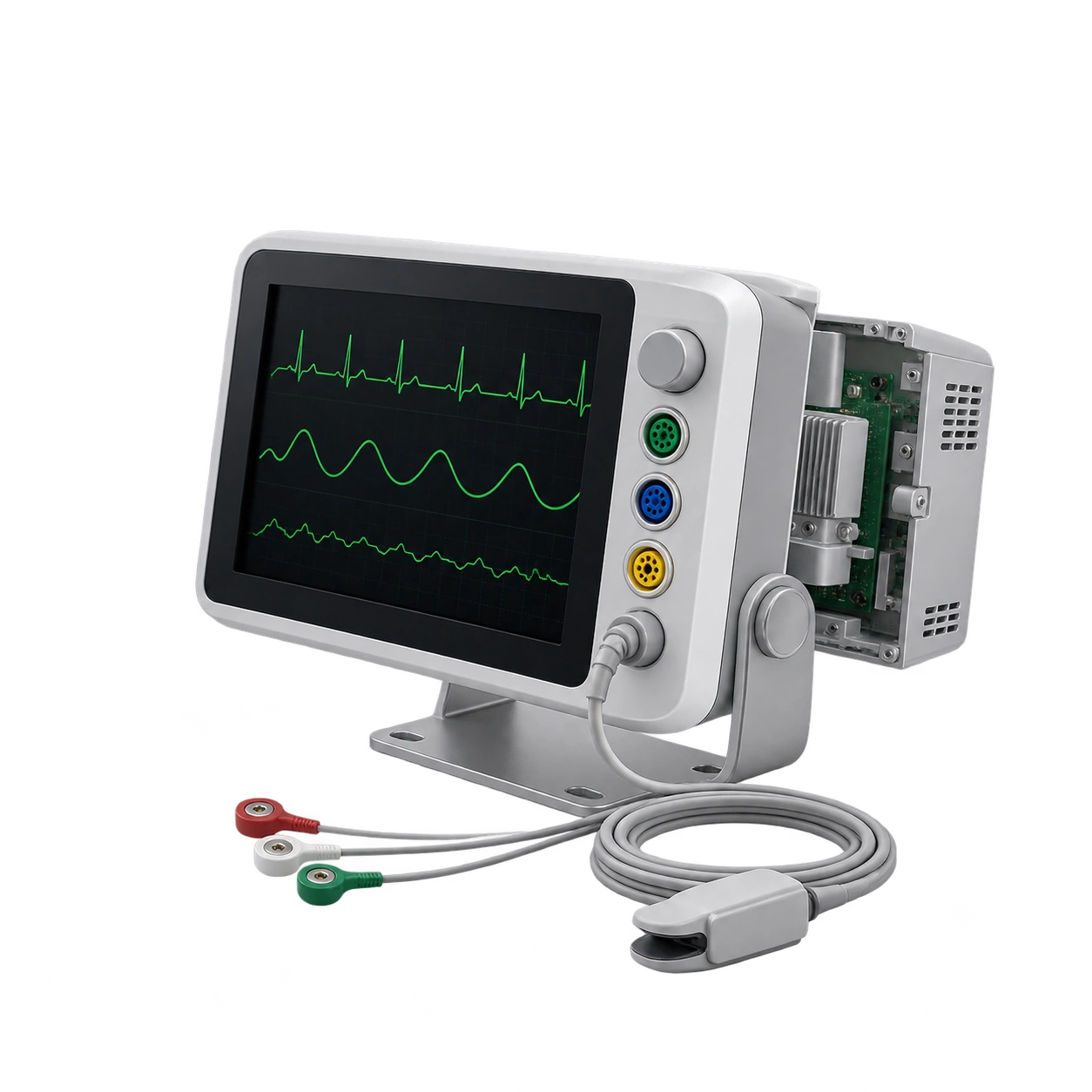

03 생체 신호 계측 장비

PHYSIOLOGICAL MONITORING INSTRUMENTS
의료 & 바이오 · 생체 신호 계측 장비
외부 입력 인터페이스와 내부 전원·신호 처리 기판을 연결합니다. 커넥터 식별, 배선 지지와 장비 서비스 접근을 구분해 검토합니다.
APPLICABLE COMPONENTS
핀형 접점 · 소형 단자 · 스페이서 · 보호 하네스
ENGINEERING FOCUS
회로별 핀맵 · 케이블 후단 지지 · 장비별 절연 요구
장비 이미지는 적용 구조를 설명하기 위한 개념 이미지입니다.
02

14가지 공급품목과 장비의 연결

COMPONENT PORTFOLIO
아이디솔루텍의 제품을 적용 위치와 조립 기능으로 연결했습니다. 각 품목에서 장비 적용 부위와 도면·사용 조건에 따라 확인할 항목을 살펴볼 수 있습니다.
03

장비별 부품 적용 매트릭스

SYSTEM & COMPONENT MATRIX
장비의 기능, 연결 부위, 기구·배선 구조를 함께 정리했습니다. 적용 사양은 장비 도면과 회로, 사용 환경을 기준으로 구체화합니다.
장비 · 기능
연결 · 전기 부품
기구 · 배선 부품
설계 검토 항목
01

초음파 전자 모듈

Ultrasound Electronics
의료 & 바이오 · 초음파 영상 장비
연결 · 전기
신호 접촉 핀
전원 연결 단자
기판 연결 인터페이스
기구 · 배선
기판 스페이서
외함 장착 브래킷
내부 전원·제어 하네스
설계 검토
신호·전원 경로 분리
커넥터 결합·유지
절연·열·정비 공간
02

프로브·외부 입력 인터페이스

External Input Interfaces
의료 & 바이오 · 초음파 영상 장비
연결 · 전기
핀·소켓형 접촉부
장비 지정 신호 연결
식별·제어 인터페이스
기구 · 배선
패널 장착 부품
케이블 후단 지지
지정 케이블 어셈블리
설계 검토
채널·핀맵 일치
반복 결합 조건
접촉·세정 요구 구분
03

자동 분주·이송 기구

Liquid Handling Motion
의료 & 바이오 · 실험실 자동화 장비
연결 · 전기
센서·모터 접촉부
상태 스위치 접점
보조 전원 단자
기구 · 배선
축 지지 부싱
위치 결정 핀·브래킷
이동부 센서 하네스
설계 검토
위치 기준·반복 동작
굴곡·배선 간섭
액체 인접·세정 구역
04

생체 신호 계측 모듈

Monitoring Electronics
의료 & 바이오 · 생체 신호 계측 장비
연결 · 전기
신호 연결 핀
전원 접촉부
조작 스위치 접점
기구 · 배선
기판 스페이서
패널 브래킷·리벳
내부 신호 하네스
설계 검토
회로별 역할 구분
외함·기판 장착
장비 수준의 절연 검증
05

장비 전원·보조 제어

Instrument Power & Control
의료 & 바이오 · 생체 신호 계측 장비
연결 · 전기
전원·제어 단자
기계식 릴레이 접점
지정 접지 연결
기구 · 배선
전원부 브래킷
클립·체결 부품
전원·상태 하네스
설계 검토
부하·온도 조건
체결·연속성 확인
유지관리·교체 접근
04

신호를 전달하고 동작을 지지하는 장비 부품

INSTRUMENT HARDWARE & CONNECTIONS
ENGINEERING SERIES / MEDICAL & BIOTECH

SIGNAL.
MOTION.
REPEATABILITY.

전자 인터페이스와 정밀 기구를
장비의 사용 조건에 맞춥니다.

영상·계측 장비는 신호 경로와 전원·기구의 분리가 중요하고, 실험 장비는 반복 이송과 배선·주변 액체의 관계를 함께 봐야 합니다. 부품의 적용 위치를 먼저 정하면 재료, 형상과 조립 검사의 범위를 명확히 구성할 수 있습니다.
의료 & 바이오 · 시스템 구조 도해
CHANNEL

신호 구분

회로별 핀맵과 연결 역할을 정의합니다.
SUPPORT

정밀 지지

기판·구동축의 장착 기준을 맞춥니다.
FLEX

이동 배선

케이블 자유 길이와 지지점을 검토합니다.
CLEANING

사용 구역

세정·액체 인접 여부를 나눕니다.
SERVICE

점검 접근

교체·검사가 가능한 구조를 구성합니다.

영상 전자 모듈과 실험 자동화 기구

IMAGING ELECTRONICS / LAB MOTION
여기서는 장비 내부의 산업용 부품 인터페이스를 설명합니다. 환자 접촉·멸균·이식용 적용이나 완성 의료기기 적합성은 별도 사용 조건과 검증 범위로 다룹니다.

IMAGING ELECTRONICS

영상·계측 전자 인터페이스

프로브 연결 · 신호 처리 · 전원·외함
영상 장비는 다수의 신호와 전원 회로를 제한된 구조에 배치합니다. 기판 높이와 커넥터 고정, 배선 지지가 전자 설계와 조립을 연결합니다.
의료 & 바이오 · 초음파 영상 장비
01

신호와 전원의 구분

채널·핀맵과 커넥터 역할을 명확히 하고 전원 배선 및 기구 구조가 측정 경로와 어떻게 배치되는지 확인합니다.
02

연결부를 지지하는 외함

반복 결합되는 외부 연결부는 패널과 후단 지지 구조까지 검토합니다. 케이블 하중을 기판 접합부가 직접 받지 않도록 장착 관계를 정의합니다.
03

서비스 가능한 모듈

기판·전원부의 체결 순서와 검사 접근, 배선 식별을 정리하여 장비 조립과 유지관리에서 같은 기준을 사용합니다.
ID SOLUTECH / COMPONENT SCOPE
핀형 접점 · 스페이서 · 프레스 브래킷 · 내부 하네스

LABORATORY MOTION

실험 자동화의 반복 기구

분주 헤드 · 플레이트 이송 · 상태 센싱
정해진 위치에서 반복 작업하는 기구는 축과 지지면, 센서 위치가 함께 맞아야 합니다. 배선이 만드는 힘과 주변 액체의 영향을 분리해 검토합니다.
의료 & 바이오 · 실험실 자동화 장비
01

기구 기준과 센서 위치

이송축·지지 부싱·위치 결정 핀과 센서의 장착 기준을 연결하여 조립 후 확인 항목을 정의합니다.
02

가동부의 배선 여유

작동 범위 전체에서 케이블이 당기거나 끼이지 않는지 살핍니다. 커넥터 후단과 반복 굴곡 구간을 구분합니다.
03

사용 구역에 맞는 재료

액체와 직접 접촉하는 부위, 세정되는 부위와 일반 내부 기구를 구분하고 재료·표면·보호 요구를 각각 지정합니다.
ID SOLUTECH / COMPONENT SCOPE
부싱 · 단차 핀 · 기구 브래킷 · 센서·구동 하네스

장비 내부를 구성하는 여섯 가지 정밀 연결

SIX INSTRUMENT INTERFACES
INSTRUMENT CONNECTION & SUPPORT
의료 & 바이오 · 생체 신호 계측 장비
영상·계측 장비의 대표 전자·기구 구성 개념. 실제 장비 형상과 회로·안전 요구는 개별 도면으로 정합니다.
01
핀형 전기접점의 기존 제품 사진에서 배경을 분리한 이미지
SIGNAL CONTACT
상대 소켓과 핀의 결합 위치·길이·표면 요구를 정의합니다. 장비의 회로 목적에 따라 검증 조건을 정합니다.
핀형 접점 · 단자
02
육각 수나사 스페이서 / Hexagonal male spacers — 제품 외형과 구성
BOARD SUPPORT
기판 높이와 장착 구멍, 커넥터 위치의 관계를 맞추고 외함·회로와 간섭을 확인합니다.
육각 스페이서
03

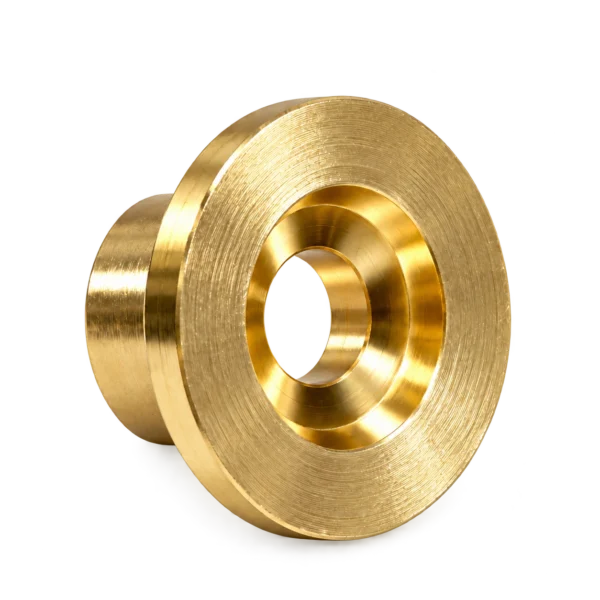

플랜지 부싱 / Flanged bushings — 제품 외형과 구성
MOTION SUPPORT
축의 위치와 지지면을 명확히 하여 이송 기구의 맞춤과 사용 환경 요구를 검토합니다.
플랜지 부싱 · 핀
04
원본 제품 형상 · 단차 칼라 핀
FIXTURE LOCATION
시료·플레이트 기구의 반복 조립 위치를 정하고 어깨면·핀 축·상대 구멍의 관계를 관리합니다.
단차 핀 · 체결 부품
05
포크 스트랩 일체형 브래킷 / Cranked bracket
MODULE MOUNTING
전자 모듈과 구동 기구의 장착면, 공구 접근과 배선 경로를 함께 검토합니다.
프레스 브래킷 · 리벳
06
여섯 커넥터와 분기 배선, 보호 편조로 구성된 기존 하네스 이미지에서 배경을 분리한 이미지
IDENTIFIED WIRING
커넥터 양단 식별과 핀맵을 일치시키고 고정·가동 구간의 보호 방식과 길이를 정의합니다.
신호·센서·구동 하네스
FUNCTION / COMPONENT INTERFACE

ALIGN.
CONNECT.
SUPPORT.

신호 연결은 기구 지지와 함께 확인합니다.

기판 연결용 핀과 소켓은 전기 접촉뿐 아니라 정렬, 결합 길이와 유지 조건을 함께 갖습니다. 기판 스페이서와 외함 지지가 맞아야 접속부에 불필요한 기계 하중이 집중되지 않는 조립을 검토할 수 있습니다.

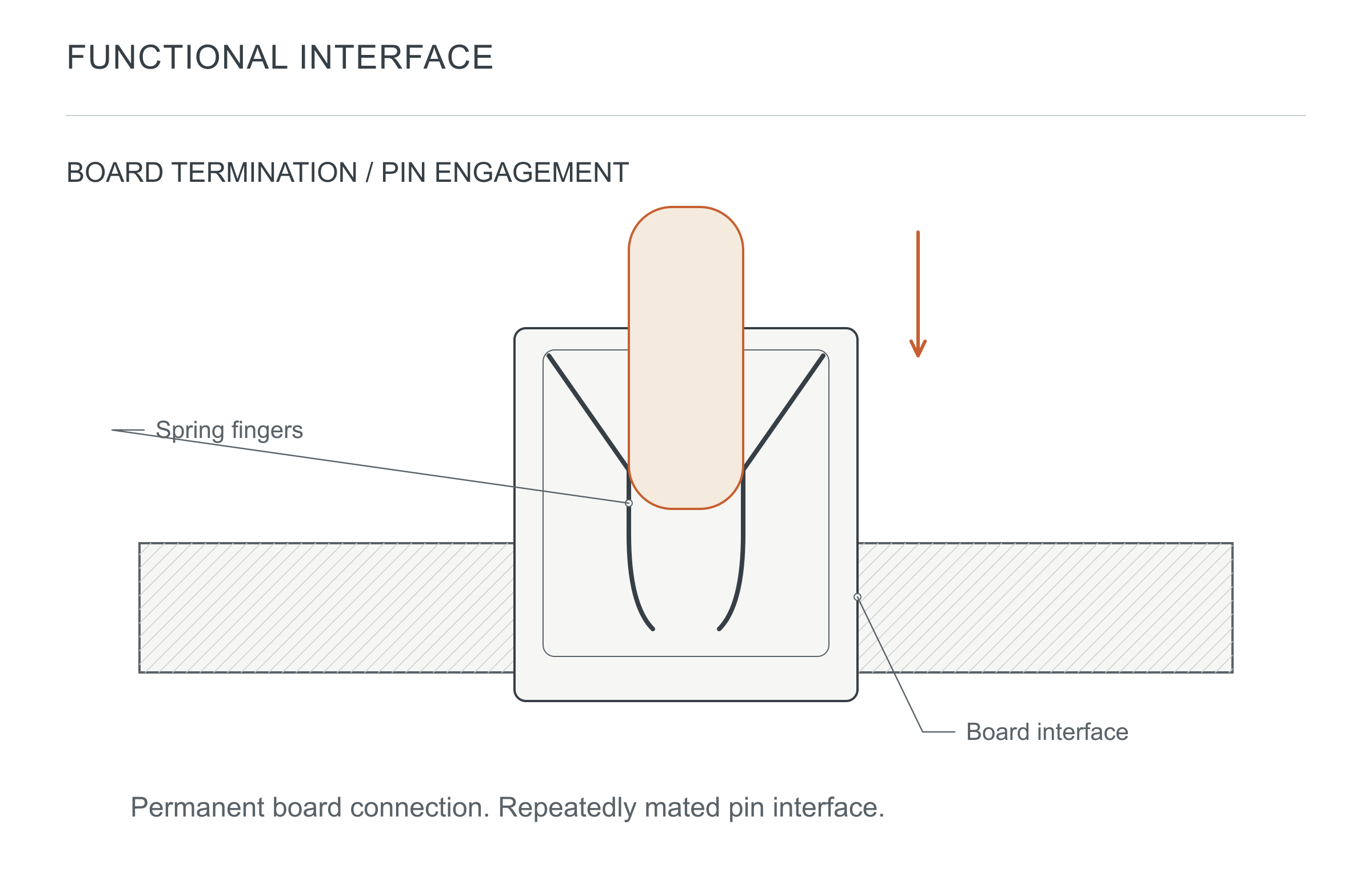

기판 핀·소켓의 대표 결합 개념도. 의료기기 전용 인증 커넥터의 구조·성능을 의미하지 않습니다.
기판 핀·소켓의 대표 결합 개념도. 의료기기 전용 인증 커넥터의 구조·성능을 의미하지 않습니다.
USE LOCATION

적용 위치부터 명확하게

내부 기구, 외부 연결부, 액체·세정 인접 구역을 구분합니다. 재료와 표면 요구는 부품이 놓이는 실제 위치에서 출발합니다.
DOCUMENTATION

검사 가능한 조립 정보

도면·부품표·핀맵·압착 및 체결 조건을 정리하여 기구 치수와 전기 연결의 확인 범위를 연결합니다.
SYSTEM VALIDATION

장비 수준의 검증과 연결

절연·신호 품질·열·반복 동작 요구는 완성 장비의 검증 계획에 맞춥니다. 개별 부품 공급 범위와 최종 장비 적합성 평가를 구분합니다.
장비 구조와 적용 위치를 설명하는 개념 이미지입니다. 실제 부품 형상과 사양은 개별 장비 도면을 기준으로 검토합니다.
