POWER & ENERGY
전력의 연결과 제어를 위한 정밀 부품
아이디솔루텍의 6개 사업영역을 장비의 기능과 조립 구조에 맞춰 연결합니다.

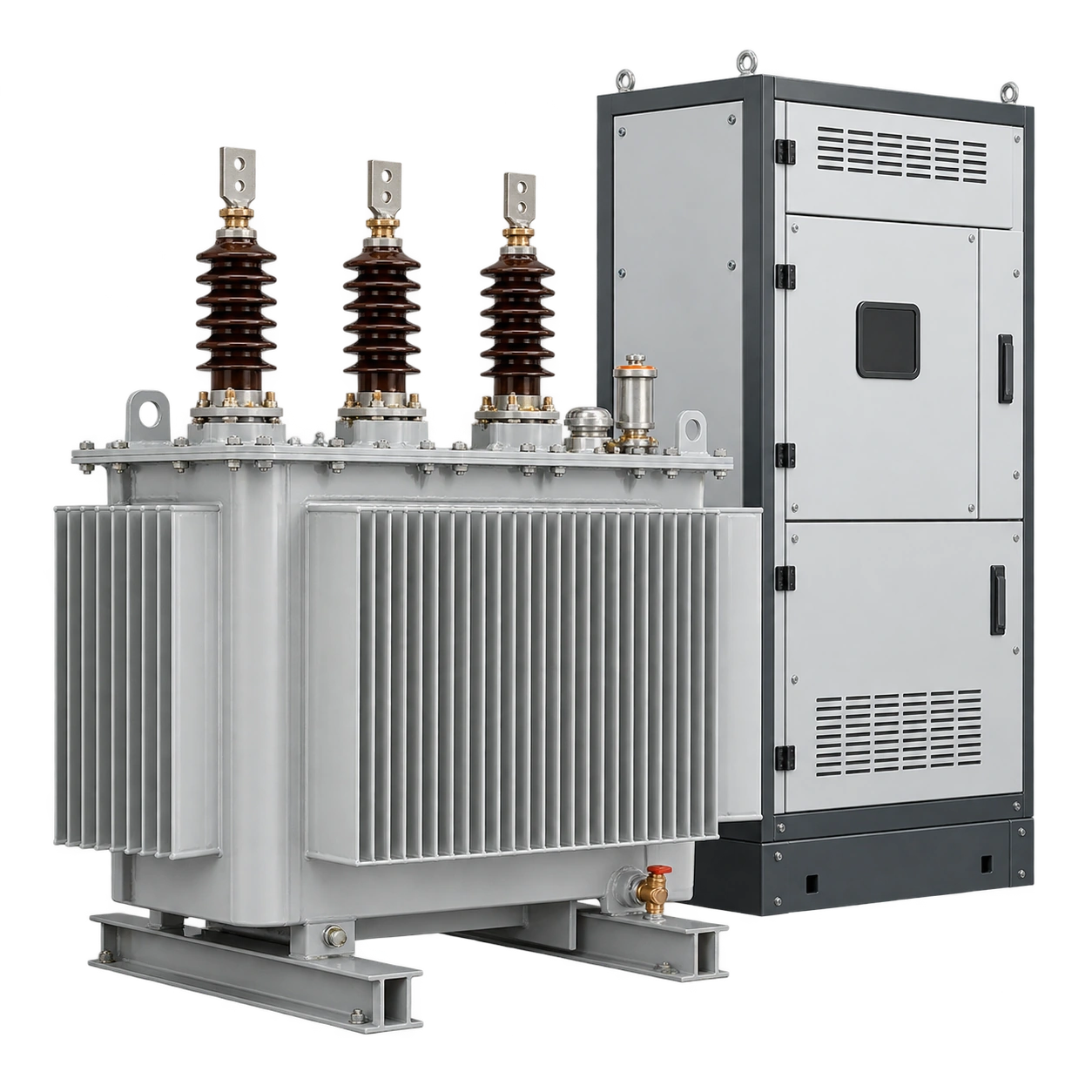

01 송배전 · 개폐장치
전류를 연결·차단하는 접촉부와 그 움직임을 지지하는 기구부, 상태를 전달하는 배선을 구분합니다.
차단기·개폐기 접점 / 접점 리벳 / 작동 핀·축 / 제어 하네스
02 산업 전력제어
부하를 개폐하는 접점과 제어 회로, 장치의 조립을 지지하는 금속 부품을 하나의 인터페이스로 검토합니다.
AC 접촉기 접점 / 릴레이 접점 / 프레스 단자·클립 / 신호 하네스

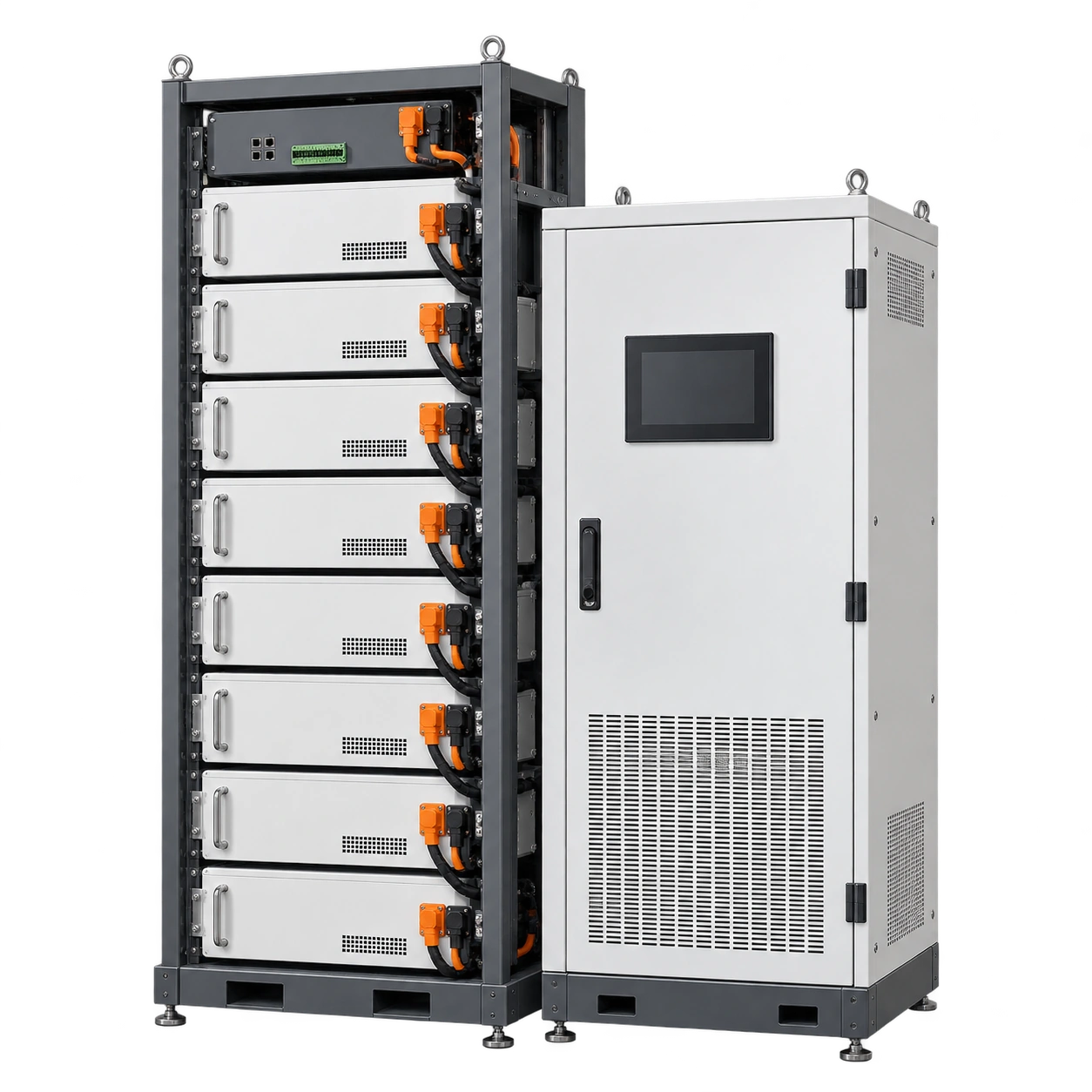

03 ESS · 전력변환
직류 전력의 개폐와 모듈 간 연결, 계측·제어 배선을 구분해 부품과 조립 요구를 정리합니다.
DC 접촉기 접점 / 정밀 연결 부품 / 전원·신호 하네스 / 접합 소재
전력 장비를 구성하는 18가지 공급품목
리벳형 전기접점
Rivet Contacts
원형 접촉면과 체결용 몸통을 갖춘 접점입니다. 스위칭 부품의 접촉부와 지지부를 함께 검토합니다.
적용 · APPLICATION
차단기·AC 접촉기·릴레이의 개폐 접점 검토
검토 · ENGINEERING
AC/DC 부하와 개폐 조건 · 접촉면 재료·접촉력 · 몸통 체결과 접합 방식

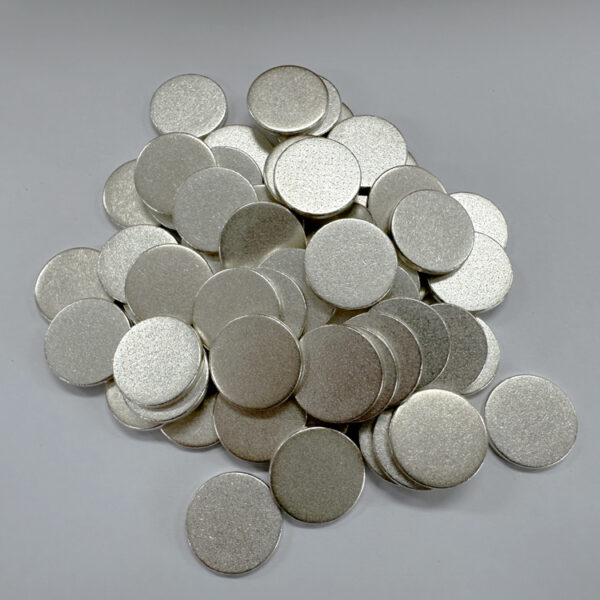

원형 디스크 접점
Contact Discs
원형 디스크 형태의 접점 소재입니다. 상대 지지부와의 접합 면적 및 실제 접촉 위치를 기준으로 구성합니다.
적용 · APPLICATION
차단기·접촉기의 고정·가동 접점부 검토
검토 · ENGINEERING
디스크 지름·두께와 접촉 영역 · 지지부 소재와 접합 조건 · 개폐 후 접촉저항·발열 검증
핀형 전기접점
Contact Pins
가늘고 긴 몸통을 가진 핀형 접점입니다. 삽입 길이와 축 정렬, 접촉 위치를 나누어 검토합니다.
적용 · APPLICATION
제어 스위치·릴레이의 접촉·접속부 검토
검토 · ENGINEERING
핀 지름·삽입 길이 · 상대 접점과 축 정렬 · 재료·표면 및 접촉 조건
블레이드 단자 핀
Blade Terminal Pins
평판 블레이드와 단차 원통 몸통이 이어진 단자 핀입니다. 접속부 방향과 몸통의 위치 결정 면을 함께 가공 검토합니다.
적용 · APPLICATION
전력 제어 모듈의 단자·커넥터 인터페이스 검토
검토 · ENGINEERING
블레이드 폭·두께·방향 · 삽입 길이와 단차 위치 · 상대 단자 체결 및 표면 요구
홀 가공 단자 핀
Pierced Terminal Pins
체결 홀이 있는 평판부와 단차 원통 몸통으로 구성됩니다. 홀 중심과 몸통 축의 관계가 조립 기준이 됩니다.
적용 · APPLICATION
제어 장치의 홀 체결형 단자·연결부 검토
검토 · ENGINEERING
평판 홀 위치와 가장자리 폭 · 몸통 축·평판 방향 관계 · 상대 체결구와 주변 조립 여유
육각 수나사 스페이서
Hexagonal Male Spacers
육각 몸통과 수나사를 갖춘 간격 유지 부품입니다. 조립 높이와 체결 길이, 공구 접근 공간을 함께 정의합니다.
적용 · APPLICATION
제어반·전력변환 모듈의 기판·기구 간격 유지 검토
검토 · ENGINEERING
몸통 길이와 조립 높이 · 나사 규격·유효 체결 길이 · 육각 대변과 공구 접근 공간
플랜지 부싱
Flanged Bushings
중심 보어와 플랜지 지지면을 가진 원통 부품입니다. 상대 축·구멍의 맞춤과 축 방향 위치를 검토합니다.
적용 · APPLICATION
개폐 조작기구·제어 장치의 축 지지·위치 결정 검토
검토 · ENGINEERING
내경·외경 맞춤 · 플랜지 두께·지지면 · 기준축과 동축 관계
솔리드 리벳
Solid Rivets
실축 몸통의 끝단을 성형해 부재를 체결하는 리벳입니다. 판재 겹침 두께와 성형 후 지지 상태를 함께 검토합니다.
적용 · APPLICATION
개폐 장치의 금속 기구·브래킷 영구 체결 검토
검토 · ENGINEERING
판재 총 두께와 몸통 길이 · 체결 홀 맞춤·헤드 지지면 · 끝단 성형량과 공구 접근

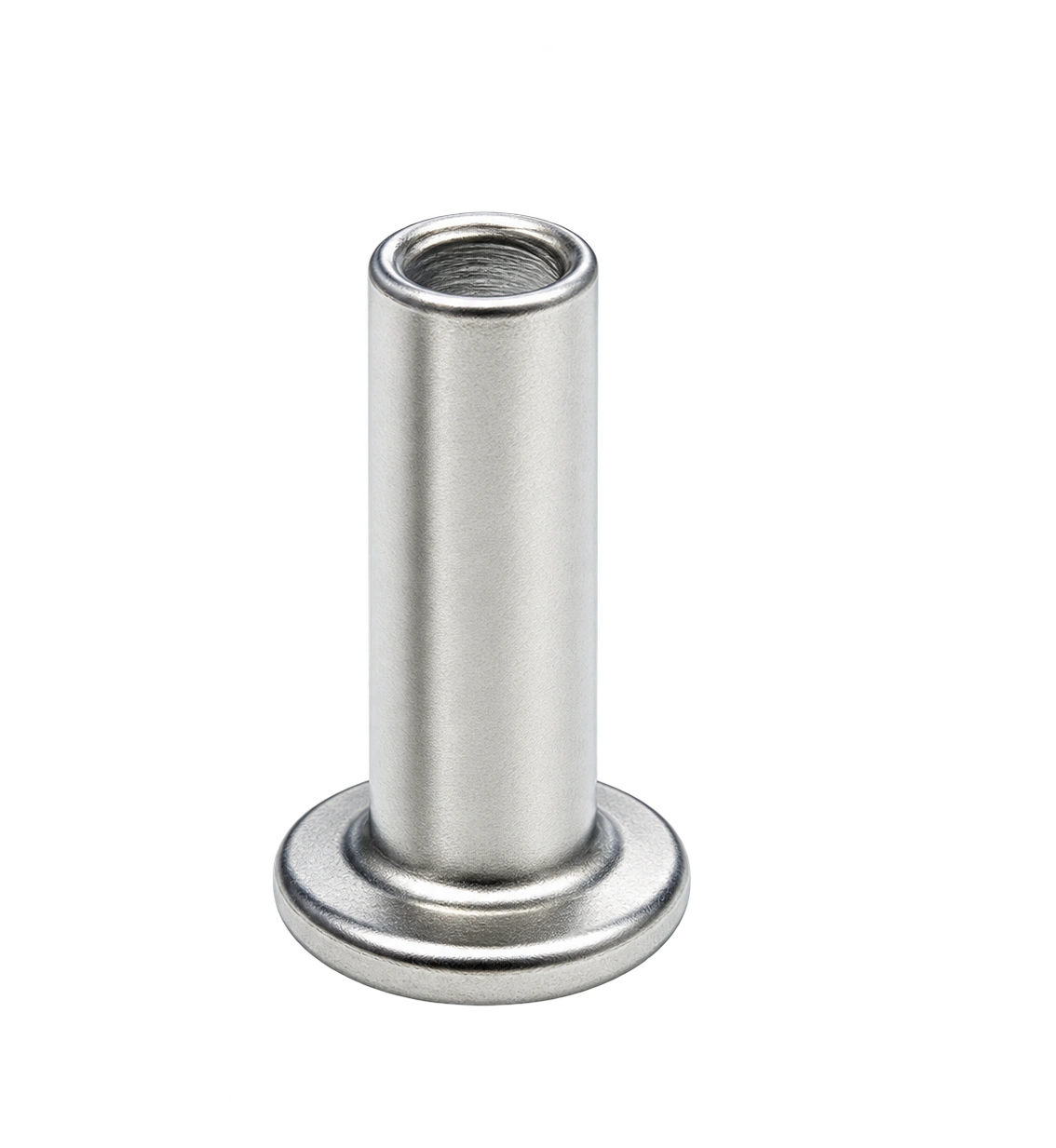

중공 끝단 리벳
Tubular-End Rivets
끝단에 중공부를 갖춘 리벳입니다. 끝단 벽의 변형과 상대 부재의 지지 상태를 기준으로 체결을 검토합니다.
적용 · APPLICATION
릴레이·개폐 조작기구의 소형 부품 체결 검토
검토 · ENGINEERING
중공 깊이·끝단 벽 두께 · 부재 겹침과 성형 여유 · 체결 후 균열·유격·손상
단차 칼라 핀
Stepped Collar Pins
축 방향 단차와 칼라로 위치를 구분하는 핀입니다. 상대 구멍과 조립 깊이에 맞춰 지지·유지 구간을 정합니다.
적용 · APPLICATION
차단·제어 기구의 위치 결정·부품 유지 검토
검토 · ENGINEERING
기능 구간별 외경과 길이 · 단차 위치·조립 깊이 · 상대 부재의 삽입·유지 조건
중앙 설편 타공 클립
Tongued Clips
타공 판면과 중앙 설편이 결합된 클립 형상입니다. 설편과 개구의 관계를 자유 상태에서 확인합니다.
적용 · APPLICATION
제어 모듈 내부의 부품 지지·유지 인터페이스 검토
검토 · ENGINEERING
설편 뿌리 반경·높이 · 개구 위치와 유효 간격 · 자유 상태 형상·버 방향
이중 원공 절곡 러그
Eyelet Lugs
서로 다른 면에 원형 개구를 가진 절곡 부품입니다. 구멍의 상대 위치와 각 면의 지지 조건을 연결해 검토합니다.
적용 · APPLICATION
개폐·제어 장치의 체결·연결 인터페이스 검토
검토 · ENGINEERING
두 원공 중심과 기준면 · 절곡 각도·내측 반경 · 유효 지지면과 버 방향
포크 스트랩 일체형 브래킷
Cranked Brackets
긴 포크 암과 넓은 바닥, 직립 귀가 단차로 이어진 브래킷입니다. 여러 면의 체결 위치를 같은 기준에서 관리합니다.
적용 · APPLICATION
제어반·개폐 조작기구의 기구 장착 검토
검토 · ENGINEERING
암 단차와 끝단 위치 · 바닥 슬롯·직립 귀 홀 배치 · 다면 체결 순서와 공구 접근

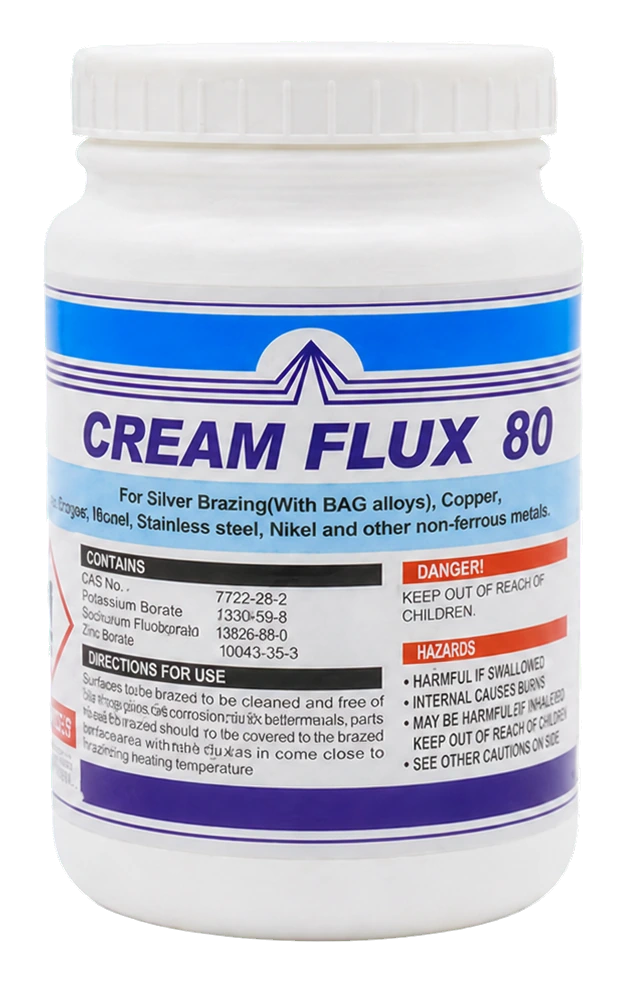

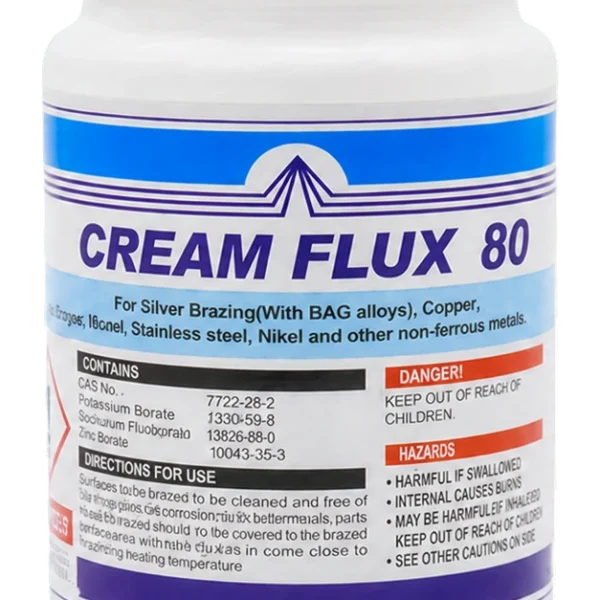

CREAM FLUX800R
Silver Brazing Flux
은브레이징 작업에서 산화물 관리와 표면 보호를 위한 크림 플럭스입니다. 모재·용가재 조합에 맞춰 사용 조건을 검토합니다.
적용 · APPLICATION
전력 부품의 은브레이징 접합 공정 검토
검토 · ENGINEERING
모재·은계 용가재 조합 · 접합면 세정과 도포 위치 · 가열 조건·작업 후 세정

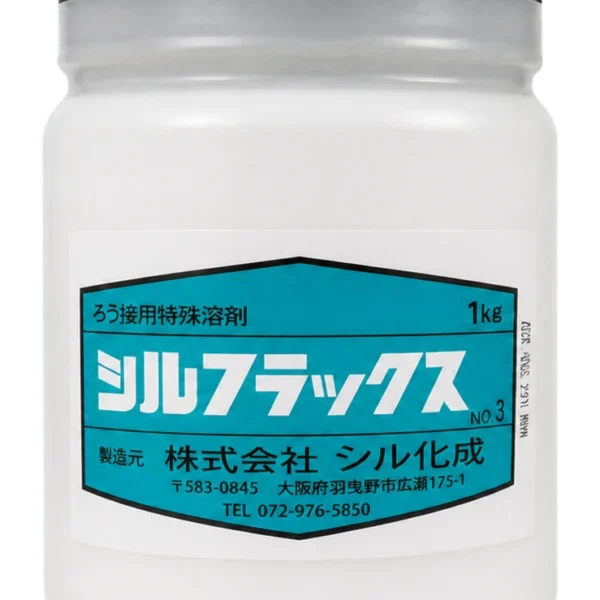

SIL FLUX No.3
Silver Brazing Flux
은계 용가재의 젖음과 접합 간극 내 흐름을 돕는 플럭스입니다. 맞댐면 도포와 부재 사이 열 균형을 함께 검토합니다.
적용 · APPLICATION
접점 지지부 등 금속 부재의 은브레이징 공정 검토
검토 · ENGINEERING
제조사 사용 조건과 용가재 · 맞댐 간극·내측 도포 · 부재 열 균형과 잔사 처리

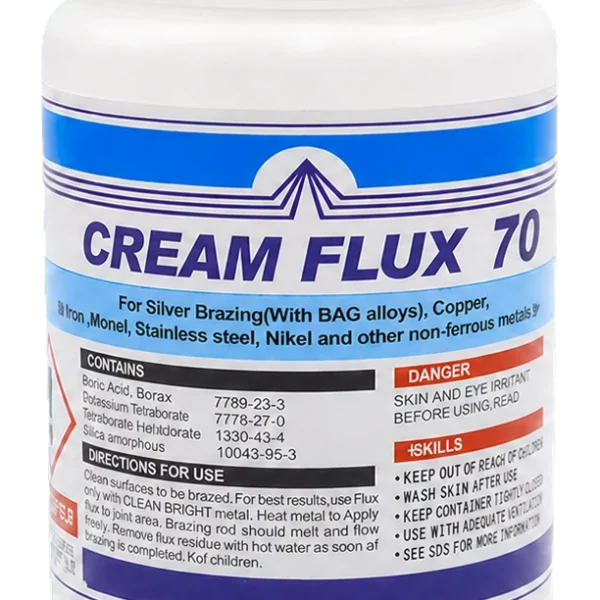

CREAM FLUX700s
Silver Brazing Flux
은브레이징용 크림 플럭스입니다. 산화물 관리부터 접합 후 잔사 제거와 접합부 확인까지 작업 조건을 정리합니다.
적용 · APPLICATION
전력 제어 부품의 금속 접합 공정 검토
검토 · ENGINEERING
모재·용가재 적합성 · 도포량·가열 범위 · 잔사 제거·필릿 연속성
분기형 커넥터 하네스
Branched Connector Harnesses
여러 커넥터와 보호 슬리브로 구성한 분기 배선입니다. 회로도·핀맵과 장착 경로를 연결해 제작 조건을 정의합니다.
적용 · APPLICATION
배전·모터제어·ESS의 제어·보조 회로 배선 검토
검토 · ENGINEERING
BOM·핀맵·커넥터 조합 · 분기 길이와 장착 경로 · 압착·삽입·도통·오배선 검사
링 터미널 보호 슬리브 하네스
Ring-Terminal Harnesses
링 터미널과 다극 커넥터, 편조 보호 슬리브를 결합한 배선 어셈블리입니다. 체결부와 배선 보호 조건을 함께 검토합니다.
적용 · APPLICATION
전력변환·제어 장치의 나사 체결형 배선 검토
검토 · ENGINEERING
터미널 홀·전선·압착 조합 · 굴곡 반경·마찰·분기 보호 · 체결 방향·연속성 검사
장비별 부품 적용 매트릭스
저압 배전·차단기
단자 핀
은브레이징용 플럭스
조작기구 부싱·브래킷
보조회로 하네스
접합부
조작기구 맞춤·체결
모터 제어·AC 접촉기
홀 가공 단자 핀
접합용 플럭스
타공 클립
코일·제어 하네스
접점 위치·접촉력
구동부 정렬·배선
보호·제어 릴레이
단자 핀
설편 클립
다극 커넥터 하네스
접촉저항
접촉 위치·조립 유격·핀맵
ESS·DC 접촉기
제어용 단자 핀
모니터링·제어 하네스
전력선과 제어선 구분
보호·배선 경로
태양광 인버터·전력변환
블레이드·홀 가공 단자 핀
절곡 러그·브래킷
제어·체결형 하네스
단자 발열
장착 공간·진동·배선 보호
개폐 구조로 보는 부품의 역할
CONTACTS.
MOTION.
CONNECTION.
하나의 개폐 동작을 만드는
정밀 부품의 연결
개폐 회로
접촉부
전류 경로
기구 조립
제어 배선

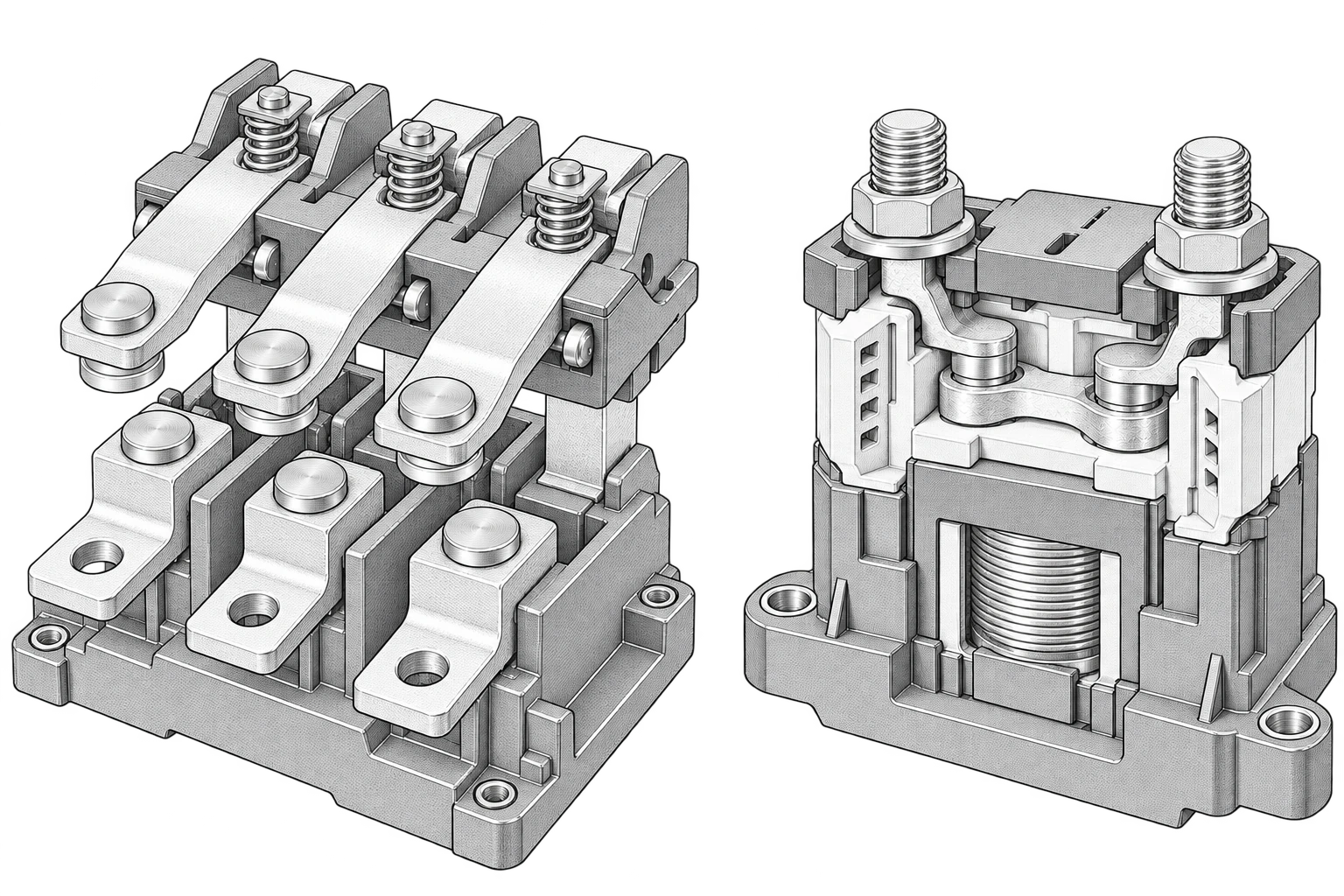

AC와 DC, 부하에 따라 달라지는 부품 조건
AC LOAD SWITCHING

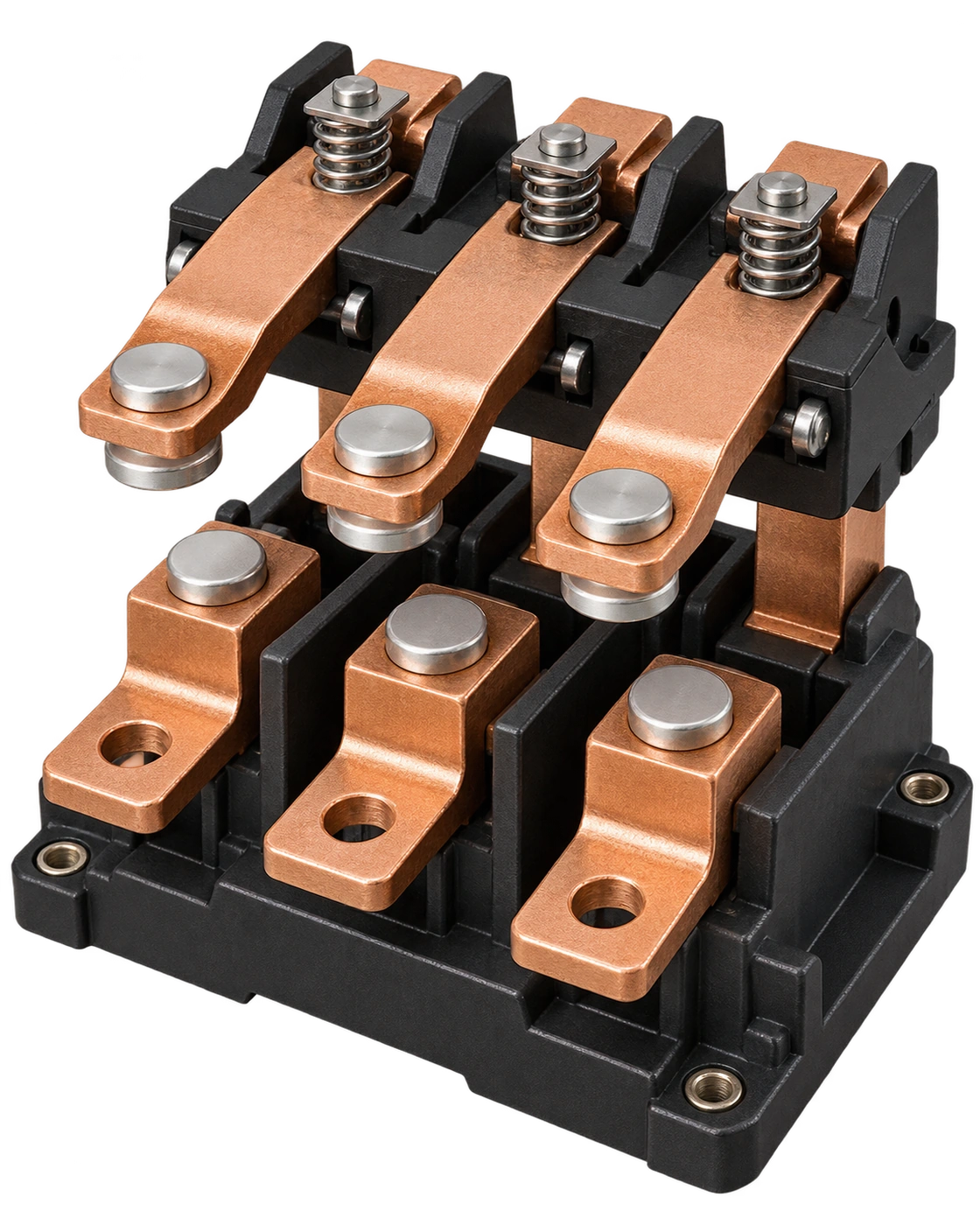

모터 제어·AC 접촉기
접촉면과 지지부
반복 동작과 체결
코일과 보조회로

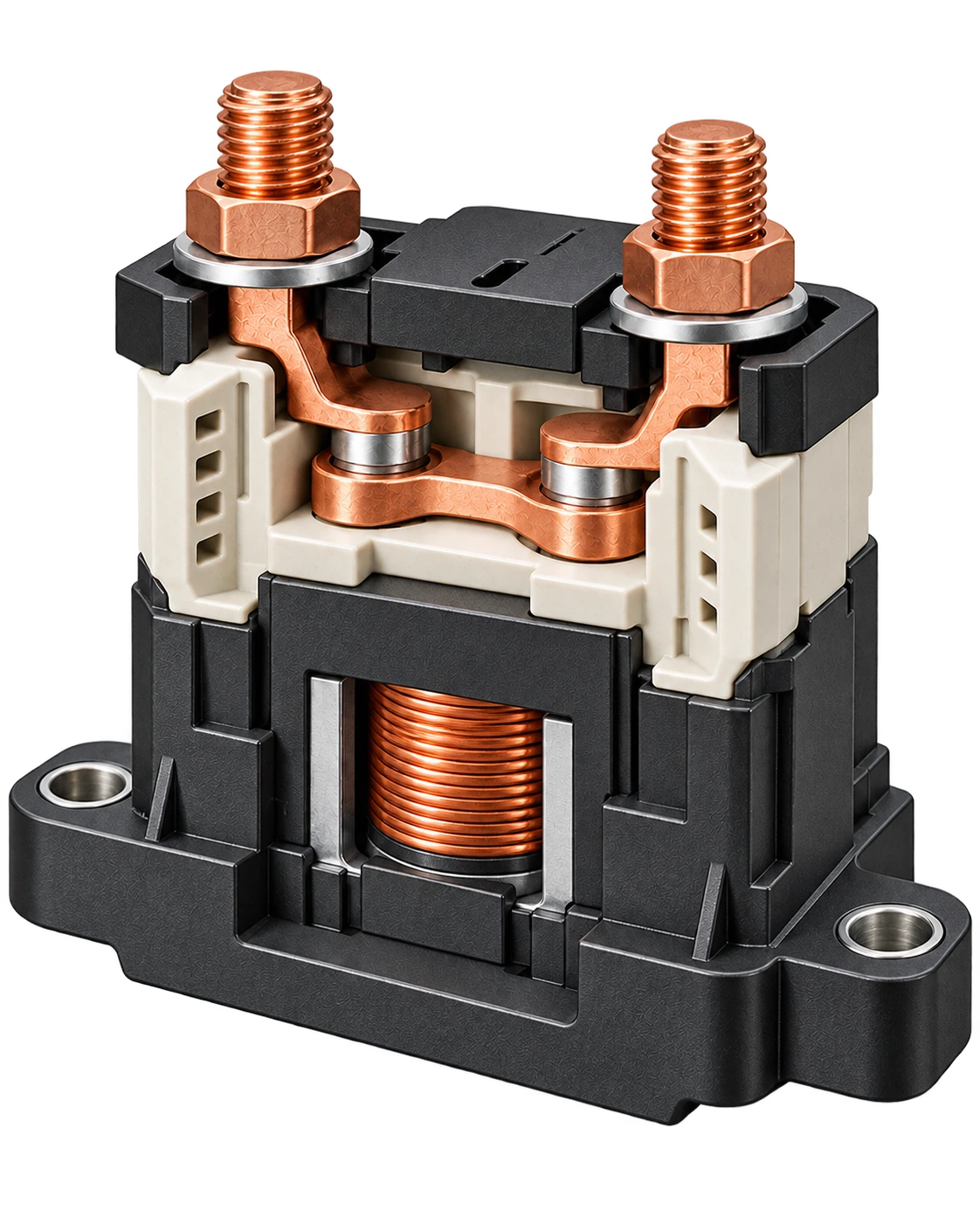

DC LOAD SWITCHING

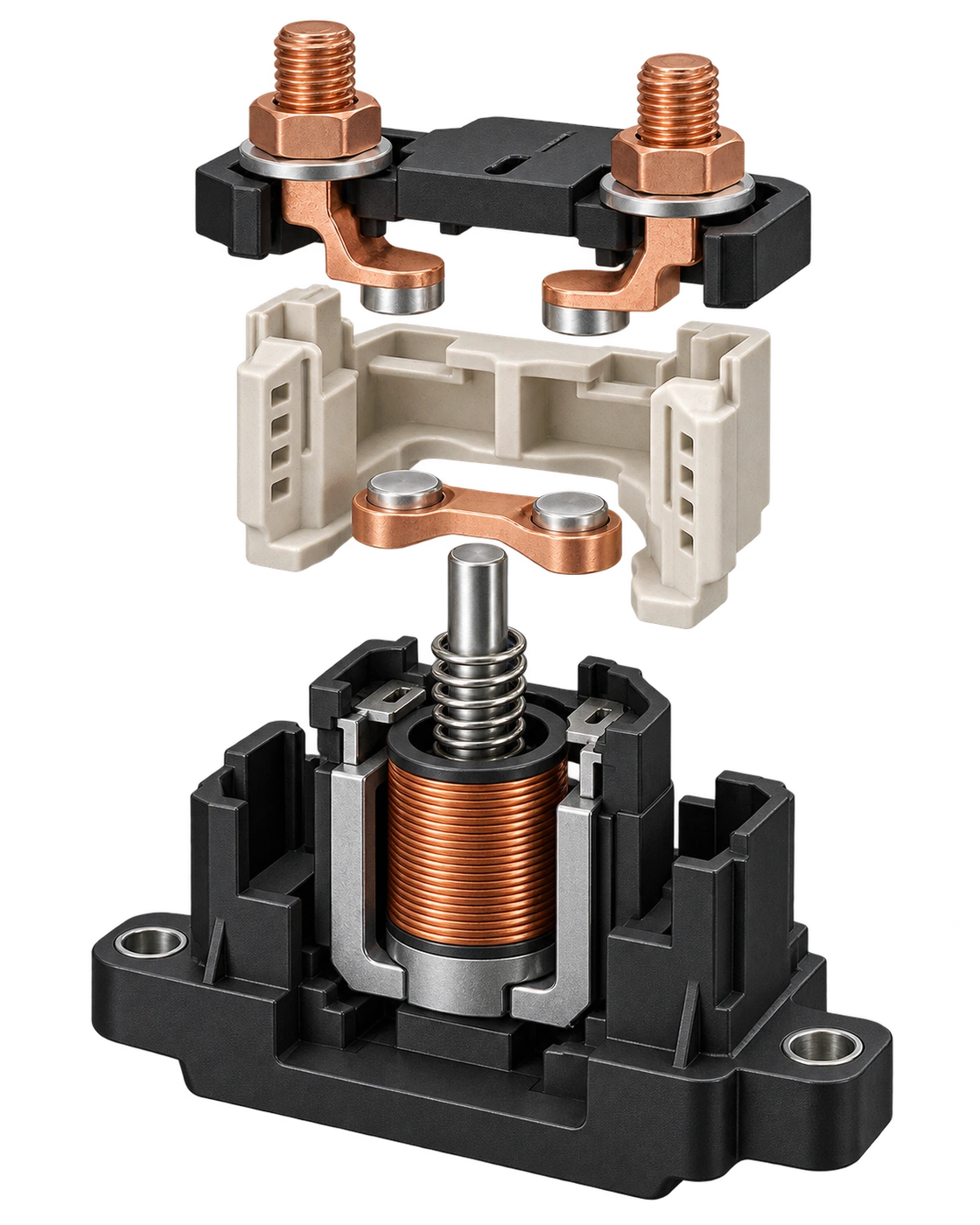

에너지 저장·DC 접촉기
접점과 접합 경로
극성과 전류 방향
전력선과 제어선

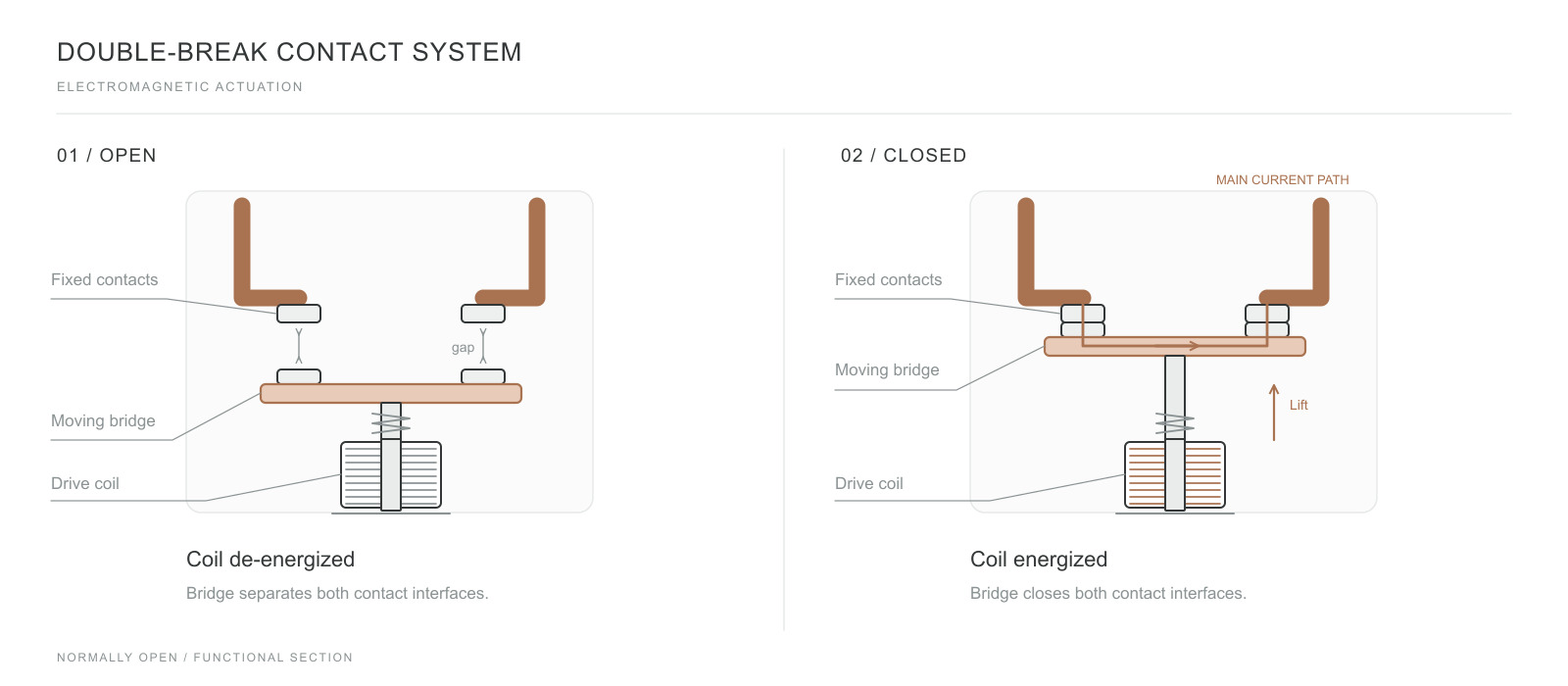

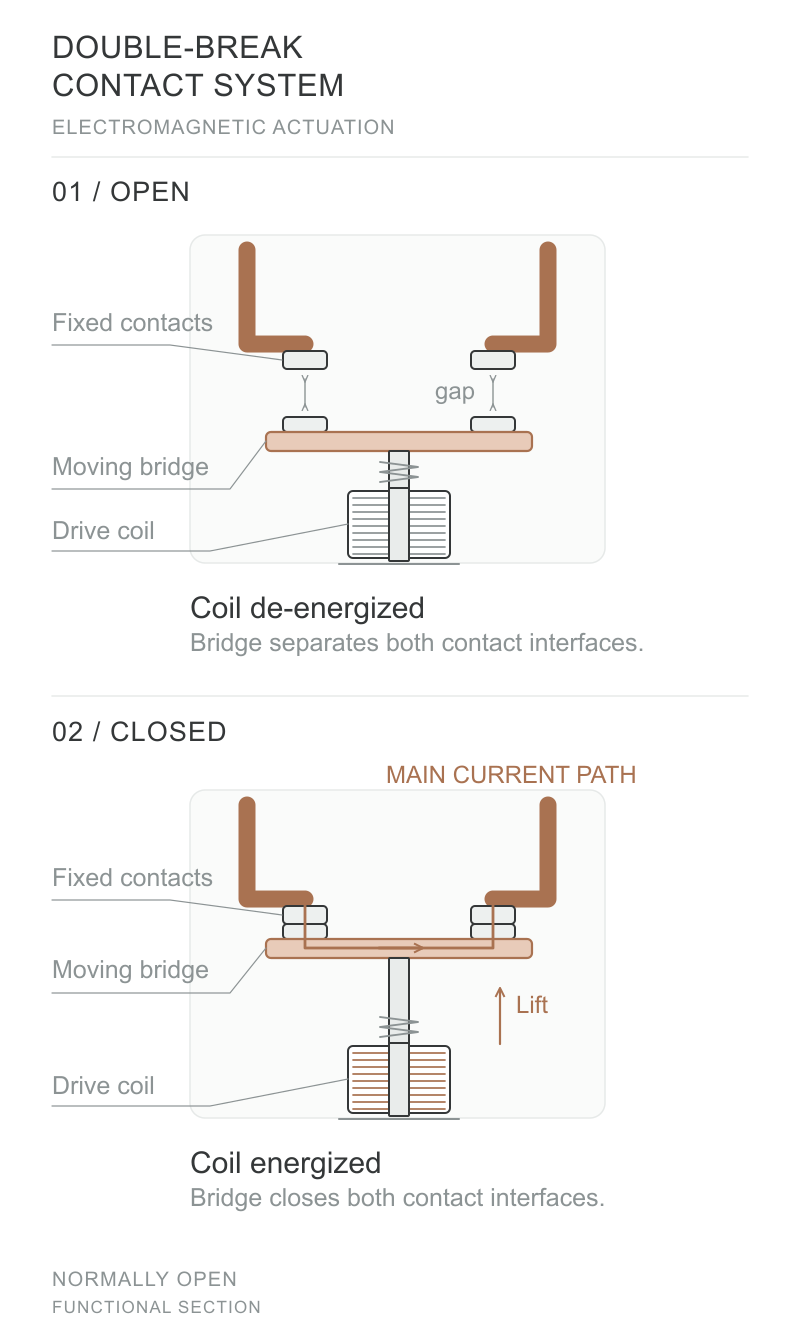

장비 안의 여섯 가지 부품 인터페이스
MAKE.
BREAK.
CONNECT.
접촉면의 움직임이
전류의 경로를 바꿉니다
도면에서 확인
조립에서 확인
회로에서 확인
