AUTOMOTIVE & MOBILITY
전장 제어에서 구동 기구까지, 차량의 연결을 정밀하게.
01 차량 제어기·존 컨트롤러

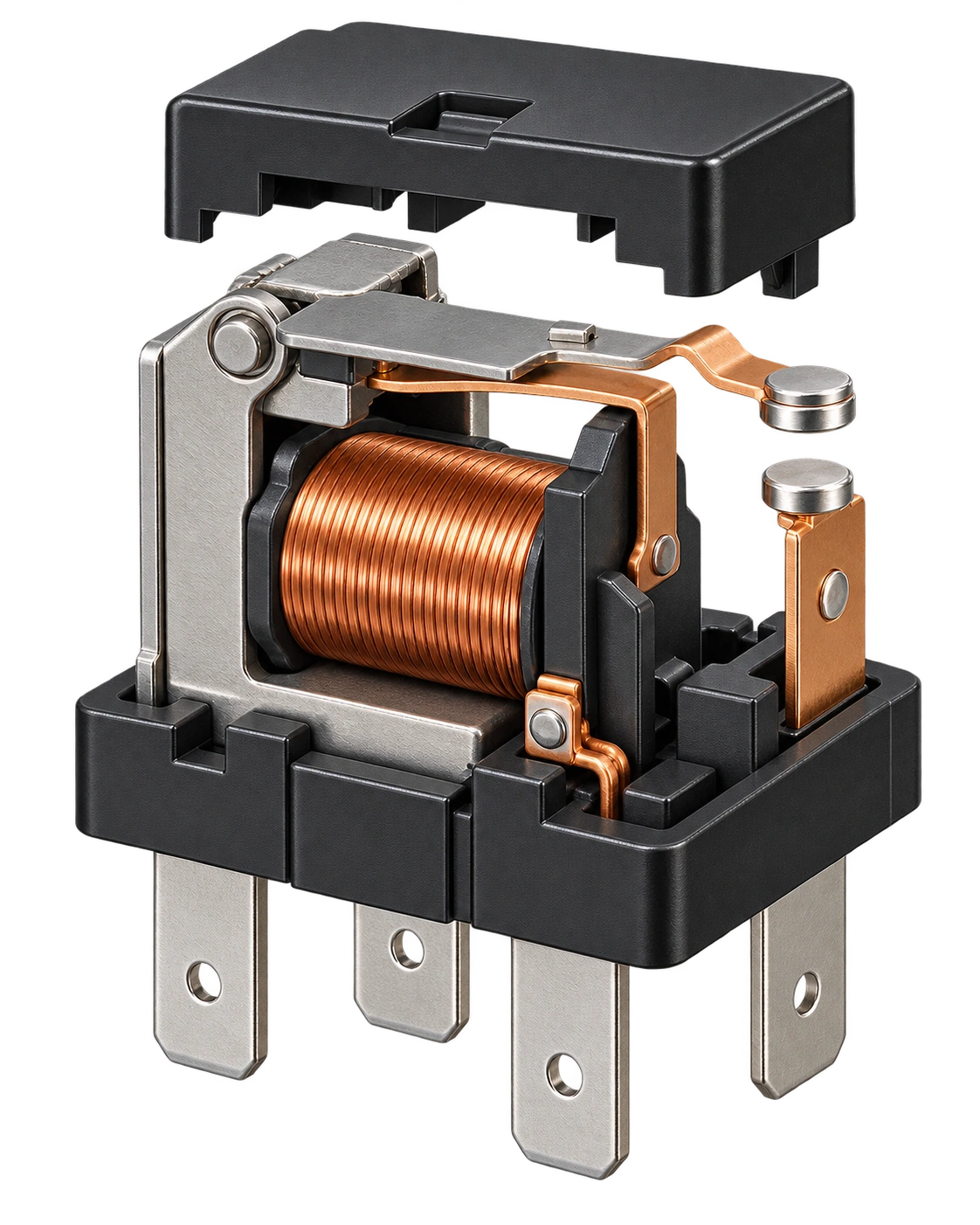

02 차량 전원 릴레이

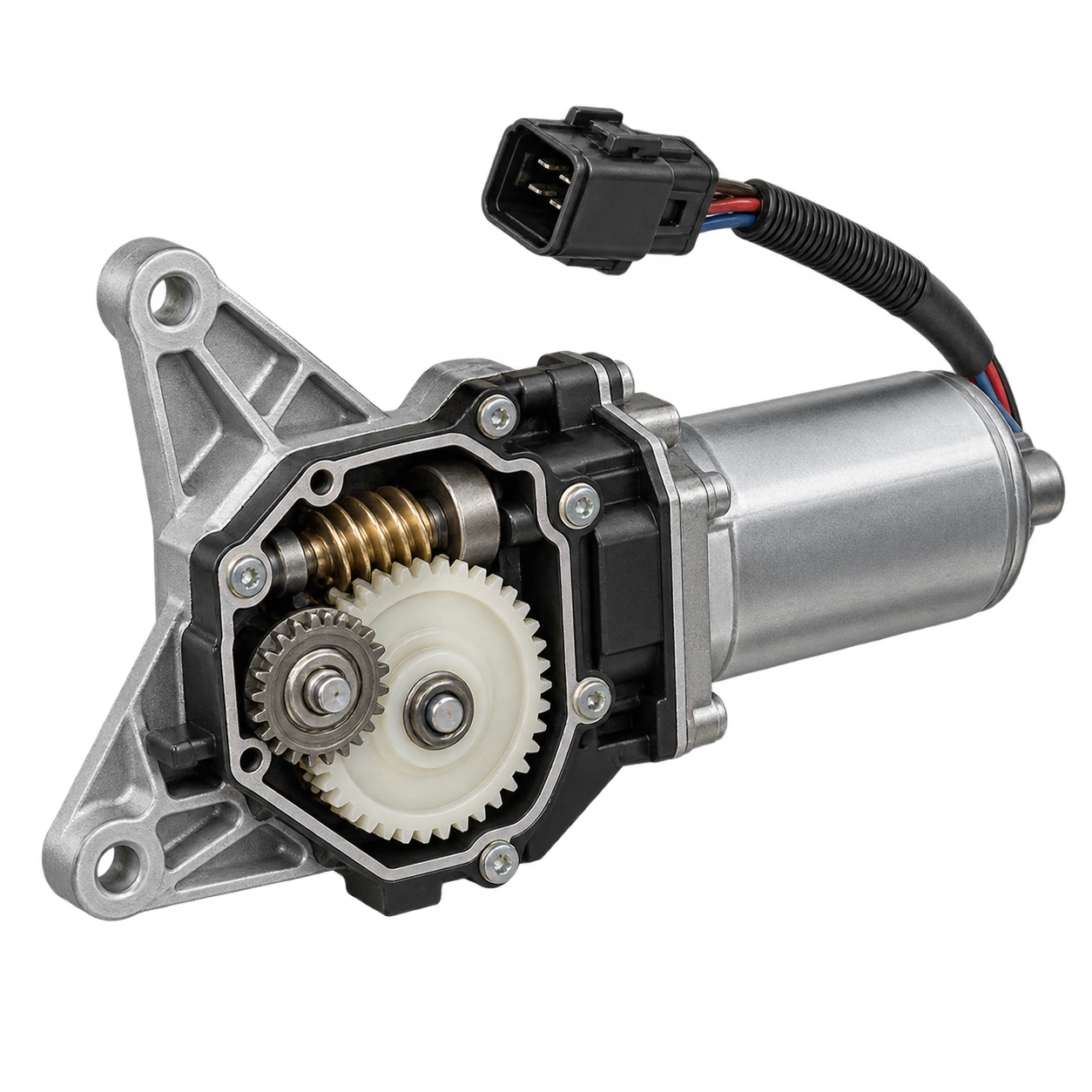

03 도어·윈도 구동 장치
15가지 공급품목과 장비의 연결
리벳형 전기접점
Rivet Contacts
원형 접촉면과 체결용 몸통을 갖춘 접점입니다. 스위칭 부품의 접촉부와 지지부를 함께 검토합니다.
적용 · APPLICATION
팬·펌프용 기계식 전원 릴레이의 접촉부
검토 · ENGINEERING
부하 돌입과 구속 조건 · 가동판 체결 · 접촉력·바운스
원형 디스크 접점
Contact Discs
원형 디스크 형태의 접점 소재입니다. 상대 지지부와의 접합 면적 및 실제 접촉 위치를 기준으로 구성합니다.
적용 · APPLICATION
차체 전원 개폐 모듈의 접촉 팁
검토 · ENGINEERING
지지부 접합 면적 · DC 차단 조건 · 마모 후 접촉 위치
소형 플랜지 부싱
Miniature flange bushings
소형 원통 몸통에 얇은 플랜지와 단차 홀이 있는 부싱입니다. 내경 지지부와 축 방향 기준면을 구분할 수 있습니다.
적용 · APPLICATION
도어·윈도 구동 보조 링크의 소형 축 지지
검토 · ENGINEERING
상대 축과 내경 간극, 플랜지 접촉면, 반복 왕복에 따른 마찰·소음과 윤활 조건을 확인합니다.
블레이드 단자 핀
Blade Terminal Pins
평판 블레이드와 단차 원통 몸통이 이어진 단자 핀입니다. 접속부 방향과 몸통의 위치 결정 면을 함께 가공 검토합니다.
적용 · APPLICATION
릴레이 박스와 전장 모듈의 블레이드 연결부
검토 · ENGINEERING
하우징 키 방향 · 삽입·유지력 · 실제 통전 발열
홀 가공 단자 핀
Pierced Terminal Pins
체결 홀이 있는 평판부와 단차 원통 몸통으로 구성됩니다. 홀 중심과 몸통 축의 관계가 조립 기준이 됩니다.
적용 · APPLICATION
체결형 전원 연결부와 장착 단자
검토 · ENGINEERING
체결 홀 위치 · 케이블 인장 방향 · 접촉 면압
육각 수나사 스페이서
Hexagonal Male Spacers
육각 몸통과 수나사를 갖춘 간격 유지 부품입니다. 조립 높이와 체결 길이, 공구 접근 공간을 함께 정의합니다.
적용 · APPLICATION
ECU 기판과 금속 외함의 장착 간격 유지
검토 · ENGINEERING
기판 높이 · 공구 접근 · 외함과 기판의 간섭
플랜지 부싱
Flanged Bushings
중심 보어와 플랜지 지지면을 가진 원통 부품입니다. 상대 축·구멍의 맞춤과 축 방향 위치를 검토합니다.
적용 · APPLICATION
도어·윈도 구동부의 축 지지 인터페이스
검토 · ENGINEERING
축·보어 맞춤 · 플랜지 지지면 · 반복 구동 유격
소형 육각 스탠드오프
Miniature hexagonal standoff
작은 육각 몸통과 짧은 수나사로 구성된 스탠드오프입니다. 제한된 장착 공간에서 지지 높이와 체결 위치를 구체화합니다.
적용 · APPLICATION
존 컨트롤러 내부 소형 보조 기판의 장착 높이 구성
검토 · ENGINEERING
기판 지지점과 커넥터 결합 높이, 나사 돌출 길이, 진동 시 간섭과 전기적 이격을 검토합니다.
중공 끝단 리벳
Tubular-End Rivets
끝단에 중공부를 갖춘 리벳입니다. 끝단 벽의 변형과 상대 부재의 지지 상태를 기준으로 체결을 검토합니다.
적용 · APPLICATION
스위치·릴레이의 소형 기구 체결
검토 · ENGINEERING
성형 후 부품 변형 · 헤드 지지 · 가동부 간섭
단차 칼라 핀
Stepped Collar Pins
축 방향 단차와 칼라로 위치를 구분하는 핀입니다. 상대 구멍과 조립 깊이에 맞춰 지지·유지 구간을 정합니다.
적용 · APPLICATION
액추에이터 링크의 축 방향 위치 결정
검토 · ENGINEERING
단차 어깨 기준 · 핀 축 정렬 · 이탈 방지 방식
중앙 설편 타공 클립
Tongued Clips
타공 판면과 중앙 설편이 결합된 클립 형상입니다. 설편과 개구의 관계를 자유 상태에서 확인합니다.
적용 · APPLICATION
전장 모듈 내부의 판재 고정·접촉 지지
검토 · ENGINEERING
설편 작동량 · 장착 홀 · 주변 배선과 모서리 간섭
원통형 링 스페이서
Cylindrical ring spacers
큰 관통 홀과 일정한 외경을 갖춘 짧은 원통형 링입니다. 축 주변 간격과 양 끝면의 접촉 관계를 정리합니다.
적용 · APPLICATION
윈도 레귤레이터·도어 액추에이터 축 주변의 축 방향 간격
검토 · ENGINEERING
스택업 높이, 상대 회전면과 접촉 여부, 조립 유격과 부식 환경에 맞는 재료를 확인합니다.
포크 스트랩 일체형 브래킷
Cranked Brackets
긴 포크 암과 넓은 바닥, 직립 귀가 단차로 이어진 브래킷입니다. 여러 면의 체결 위치를 같은 기준에서 관리합니다.
적용 · APPLICATION
모터·전장 모듈 장착용 절곡 구조
검토 · ENGINEERING
장착면 높이차 · 체결 순서 · 진동 시 간섭
분기형 커넥터 하네스
Branched Connector Harnesses
여러 커넥터와 보호 슬리브로 구성한 분기 배선입니다. 회로도·핀맵과 장착 경로를 연결해 제작 조건을 정의합니다.
적용 · APPLICATION
존 컨트롤러에서 센서·도어 모듈로 나뉘는 배선
검토 · ENGINEERING
커넥터 키·핀맵 · 분기 길이 · 클립 위치·굴곡 여유
링 터미널 보호 슬리브 하네스
Ring-Terminal Harnesses
링 터미널과 다극 커넥터, 편조 보호 슬리브를 결합한 배선 어셈블리입니다. 체결부와 배선 보호 조건을 함께 검토합니다.
적용 · APPLICATION
보조 전원·접지의 링 단자 연결
검토 · ENGINEERING
체결 토크 지정 · 압착 확인 · 마찰 구간 보호
장비별 부품 적용 매트릭스
존 컨트롤러·BCM
커넥터 접촉부
릴레이 채택 시 개폐 접점
장착 브래킷
차체 분기 하네스
외함·기판 장착 기준
열원과 배선 간격
팬·펌프 전원 모듈
블레이드 단자
전원 접속부
소형 체결 리벳
모터·코일 하네스
개폐 빈도와 DC 부하
접촉저항·발열 확인
도어·윈도 액추에이터
위치 스위치 접점
센서 연결 핀
리벳·절곡 브래킷
가동부 연결 하네스
반복 방향 전환
굴곡·진동·물 유입 경로
시트·열선 모듈
전원 단자
센서 접속 핀
소형 클립·스페이서
시트 이동부 분기 배선
좌석 이동 시 배선 여유
배선 눌림과 보호재
센서·보조 전장
단자 핀
보조 전원 인터페이스
센서 장착 브래킷
신호·전원 하네스
고정 위치와 커넥터 방향
환경·진동 후 연속성
차량 전장의 정밀 인터페이스
SWITCH.
CONNECT.
MOVE.
전류의 경로와 기구의 움직임을 함께 설계합니다.
부하 조건
접촉 안정
위치 결정
배선 경로
조립 검증
제어 모듈과 개폐 모듈, 서로 다른 설계 중심
ZONE CONTROL
존 컨트롤러 인터페이스
전원과 신호의 구분
외함과 기판의 관계
정비 가능한 연결

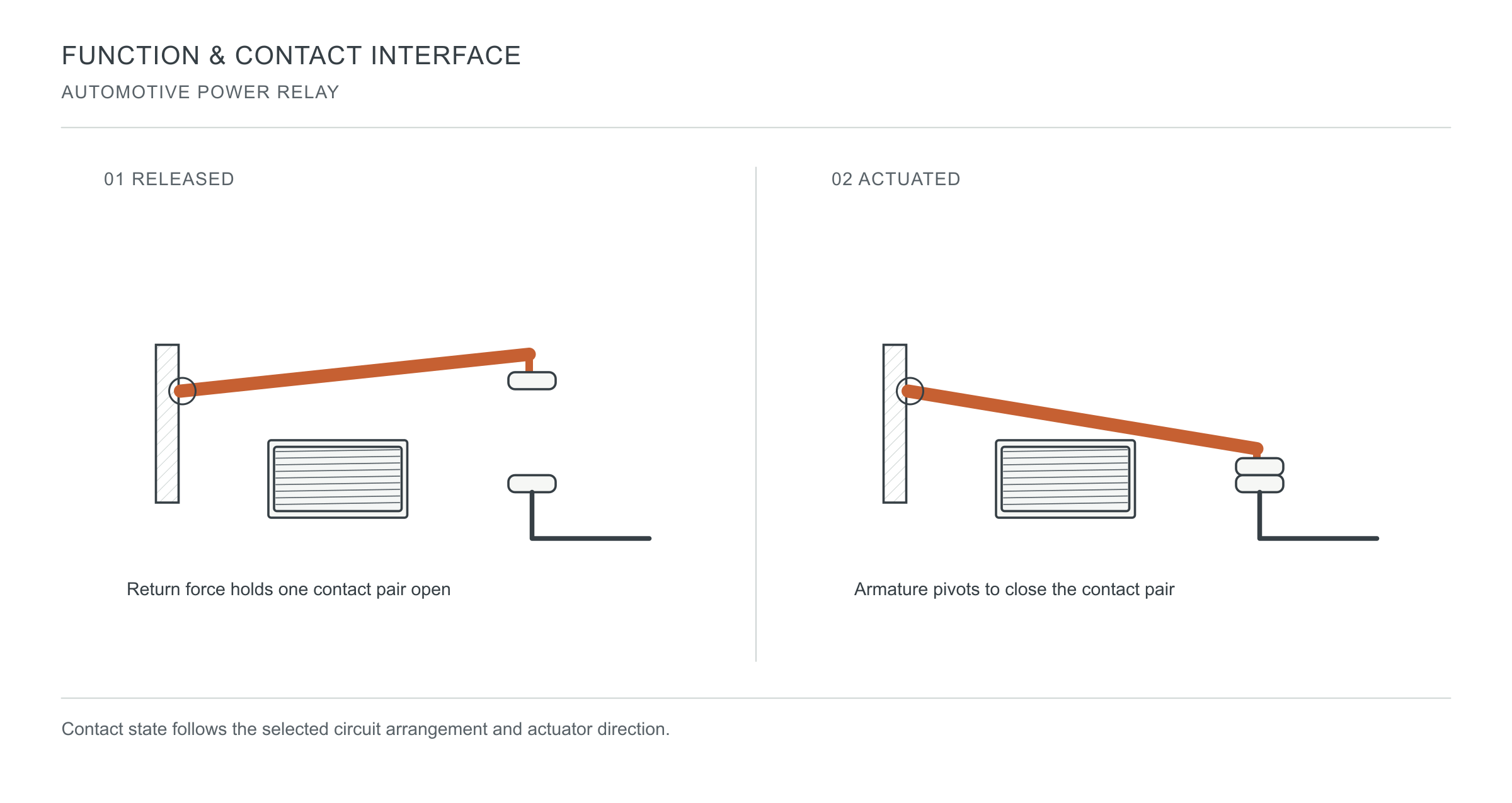

ELECTROMECHANICAL SWITCHING
전원 릴레이 인터페이스
부하별 개폐 조건
접촉부와 지지부
코일과 주변 배선
전기 연결과 기구 조립을 잇는 여섯 가지 부품
CONTROL INPUT.
LOAD OUTPUT.
코일 구동과 부하 개폐를 구분해서 봅니다.
운전 조건에서 시작
공통 조립 기준
확인 가능한 공급 정보
