ID SOLUTECH / INDUSTRY APPLICATION
ZONE CONVEYING / MOBILE TRANSPORT / TRANSFER MECHANISMS

LOGISTICS & HANDLING

MOVE MATERIAL. CONNECT SYSTEMS.

물류의 흐름을 만드는 구동·감지·연결 부품.

존별 롤러 컨베이어, 분류·이송 기구와 자율이동로봇은 이동 방식이 달라도 구동·감지·제어의 연결을 공유합니다. 아이디솔루텍의 정밀가공·체결·전기접점·하네스를 고정식 이송 설비와 이동식 운반 장비의 조립 위치에 맞춰 구성합니다.

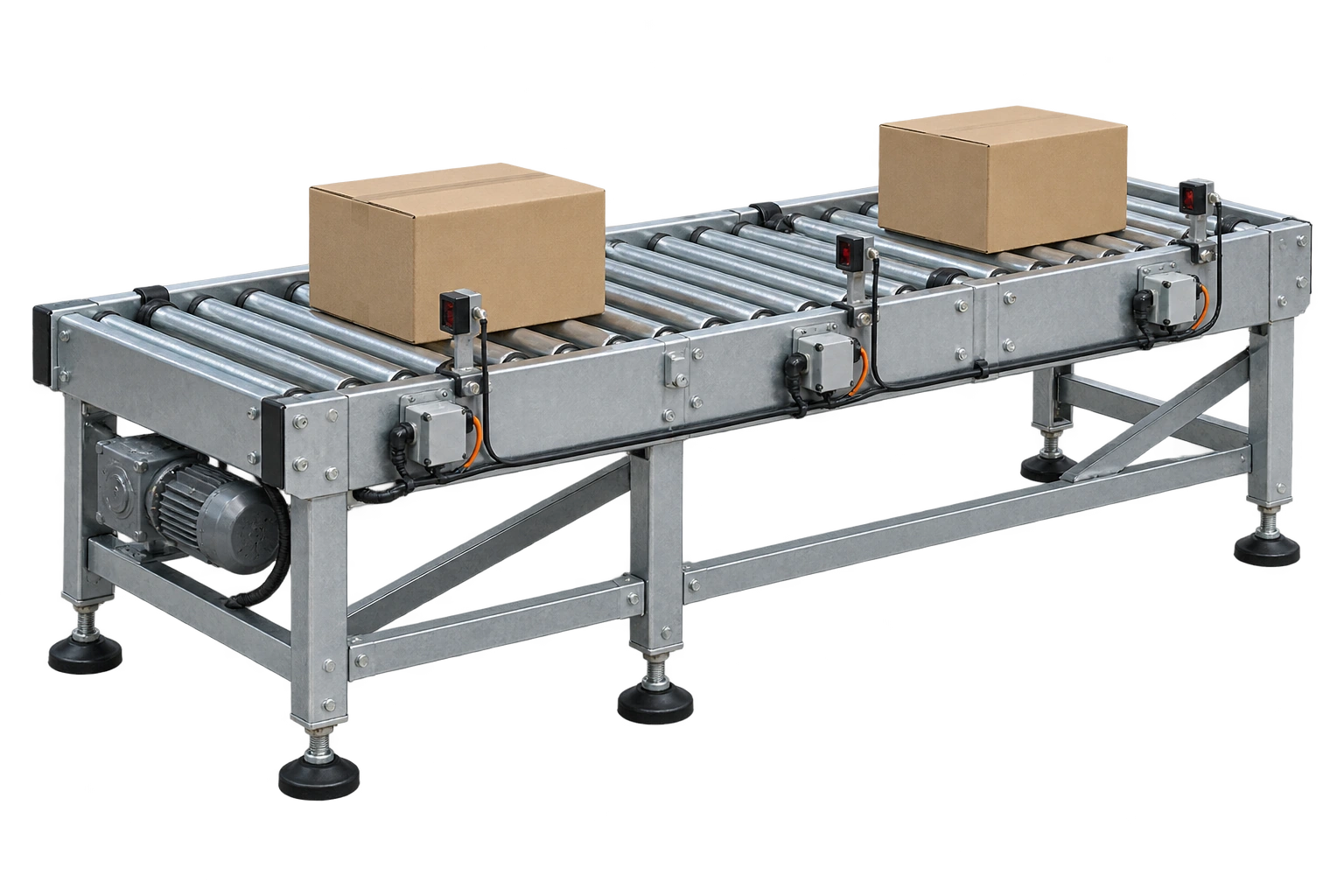

01 존 제어 롤러 컨베이어

ZONED ROLLER CONVEYOR
물류 & 운반 장비 · 존 제어 롤러 컨베이어
컨베이어를 여러 존으로 나누고 센서와 구동 롤러, 제어기가 이송물의 흐름을 조절합니다. 롤러 지지와 감지 위치·배선 분기를 함께 검토합니다.
APPLICABLE COMPONENTS
롤러 지지 부싱 · 센서 브래킷 · 존 제어 하네스
ENGINEERING FOCUS
이송물 형상·간격 · 검출 위치 · 프레임 배선

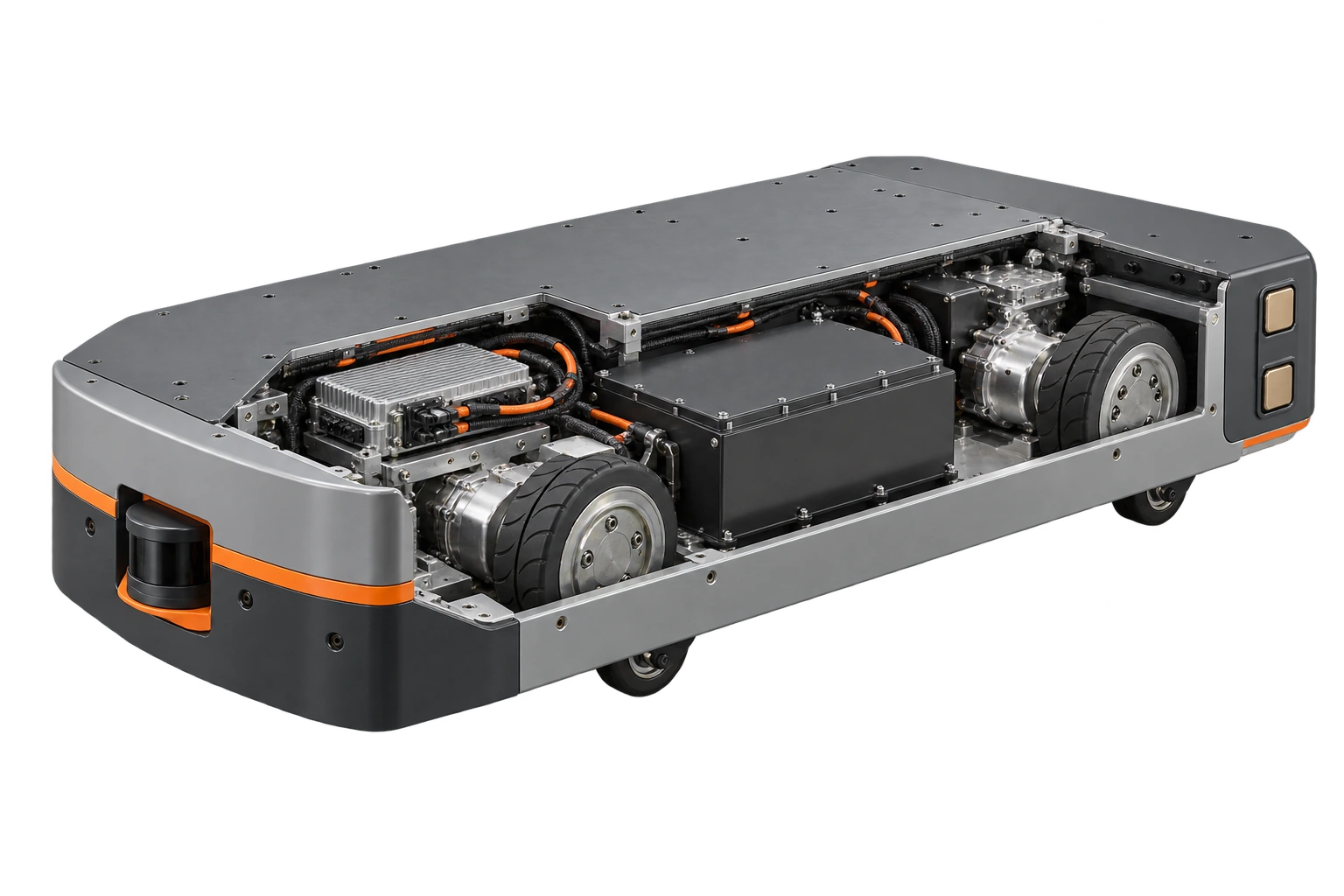

02 자율이동 운반 플랫폼

AUTONOMOUS MOBILE PLATFORM
물류 & 운반 장비 · 자율이동 운반 플랫폼
이동 플랫폼은 구동·배터리·제어·센서 모듈을 하나의 차체에 통합합니다. 내부 지지와 배선, 도킹 인터페이스는 진동과 정비 접근을 고려해야 합니다.
APPLICABLE COMPONENTS
축·부싱·스페이서 · 접속 단자 · 내부 전원·신호 배선
ENGINEERING FOCUS
차체 진동 · 커넥터 체결 · 도킹·서비스 공간

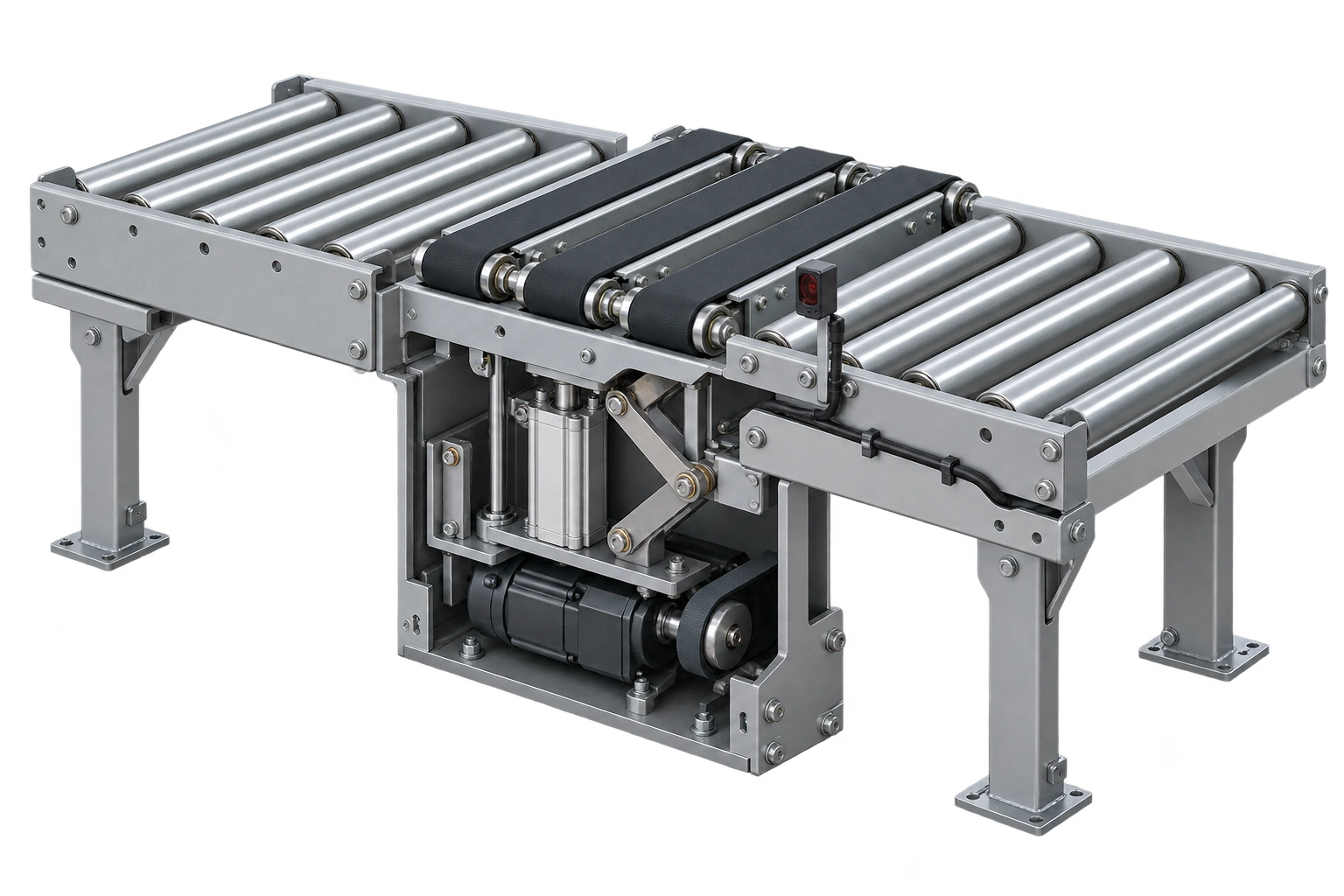

03 분류·팝업 이송 모듈

TRANSFER & DIVERT MODULE
물류 & 운반 장비 · 분류·팝업 이송 모듈
벨트·롤러와 상승·전환 기구가 이송물의 방향을 바꿉니다. 링크의 위치 기준과 감지 시점, 구동부의 간섭·배선 경로를 연결해 봅니다.
APPLICABLE COMPONENTS
단차 핀·칼라 축 · 가공 브래킷 · 센서 하네스
ENGINEERING FOCUS
전환 궤적 · 링크 간극 · 검출·구동 인터페이스
장비 이미지는 적용 구조를 설명하기 위한 개념 이미지입니다.
02

15가지 공급품목과 장비의 연결

COMPONENT PORTFOLIO
아이디솔루텍의 제품을 적용 위치와 조립 기능으로 연결했습니다. 각 품목에서 장비 적용 부위와 도면·사용 조건에 따라 확인할 항목을 살펴볼 수 있습니다.
03

장비별 부품 적용 매트릭스

SYSTEM & COMPONENT MATRIX
장비의 기능, 연결 부위, 기구·배선 구조를 함께 정리했습니다. 적용 사양은 장비 도면과 회로, 사용 환경을 기준으로 구체화합니다.
장비 · 기능
연결 · 전기 부품
기구 · 배선 부품
설계 검토 항목
01

롤러·존 구동

Roller & Zone Drive
물류 & 운반 장비 · 존 제어 롤러 컨베이어
연결 · 전기
모터·존 제어 접속
보조 개폐 접점
전원 분기 단자
기구 · 배선
축 지지 부싱
장착 브래킷·스페이서
프레임 고정 하네스
설계 검토
이송물 하중·형상
롤러 지지·축 위치
배선과 이송물 간섭
02

물체 검출·존 제어

Detection & Zone Control
물류 & 운반 장비 · 존 제어 롤러 컨베이어
연결 · 전기
광전 센서 커넥터
상·하류 제어 연결
신호 분기 배선
기구 · 배선
센서 위치 브래킷
케이블 클립
제어기 지지 부품
설계 검토
검출 대상과 설치 위치
인접 존 신호 관계
교체 후 정렬·설정
03

분류·전환 기구

Divert & Transfer Mechanism
물류 & 운반 장비 · 분류·팝업 이송 모듈
연결 · 전기
구동 모듈 접속
위치 확인 입력
센서·액추에이터 하네스
기구 · 배선
단차 핀·부싱
칼라 축·링 스페이서
링크 장착 부품
설계 검토
동작 궤적·간극
반복 구동과 풀림
검출·구동 타이밍
04

자율이동 플랫폼

Mobile Transport Platform
물류 & 운반 장비 · 자율이동 운반 플랫폼
연결 · 전기
배터리·전원 접속 단자
제어·센서 커넥터
상태·보조 신호 배선
기구 · 배선
모듈 스페이서·브래킷
축·지지 부품
진동 대응 배선 고정부
설계 검토
실제 적재·진동 조건
전원과 신호 경로
정비·모듈 교환 공간
05

도킹·작업 인계

Docking & Handover
물류 & 운반 장비 · 자율이동 운반 플랫폼
연결 · 전기
지정 도킹 접속부
인계 확인 신호
보조 전원·센서 배선
기구 · 배선
정렬용 핀·가이드
센서 장착 브래킷
커넥터 고정부
설계 검토
접근 정렬과 오염
접촉·체결 확인
장비 간 상태 인터페이스
04

고정식 이송과 이동식 운반을 연결하는 구조

MATERIAL FLOW ARCHITECTURE
ENGINEERING SERIES / LOGISTICS & MATERIAL HANDLING

DETECT.
TRANSFER.
DELIVER.

이송의 연속성은 각 구간의 정확한 인계에서 만들어집니다.

컨베이어 존 사이에서는 이송물과 상태 신호가 전달되고, 이동체에서는 전원·구동·감지 모듈이 같은 차체 안에서 연결됩니다. 부품은 이 흐름을 지지하는 기계 기준과 전기 경로를 함께 만족해야 합니다.
물류 & 운반 장비 · 시스템 구조 도해
SUPPORT

하중 지지

축·부싱·프레임의 역할을 구분합니다.
DETECT

이송물 감지

형상·위치와 검출 영역을 맞춥니다.
ZONE

구간 제어

상·하류의 상태 인계를 확인합니다.
MOTION

전환 동작

링크와 구동부의 궤적을 검토합니다.
CONNECT

전원·신호

분기·고정·교체 위치를 정합니다.

존으로 나뉜 컨베이어, 모듈로 구성된 이동체

FIXED CONVEYING / MOBILE TRANSPORT
공간에 고정된 이송 존과 스스로 이동하는 플랫폼은 배선·진동·인계 인터페이스가 다릅니다.

ZONE CONVEYING

고정식 존 이송

롤러·센서·분산 제어기
무압 축적 방식의 컨베이어는 존별 감지와 구동 제어로 이송물 사이의 간격을 관리합니다. 기계 지지와 센서 위치, 상·하류 신호 연결을 하나의 존 단위로 살펴볼 수 있습니다.
물류 & 운반 장비 · 존 제어 롤러 컨베이어
01

존의 구성

구동 롤러와 아이들러, 센서·제어기가 하나의 이송 구간을 구성합니다. 부품 검토도 이 연결 단위를 기준으로 합니다.
02

형상에 맞는 감지

박스·트레이·봉투 등 대상의 가장자리와 높이에 따라 검출 영역이 달라지므로 센서 장착 위치를 확인합니다.
03

프레임 내부 배선

이송물이나 회전체가 케이블과 닿지 않도록 분기점과 클립 위치, 교체 커넥터를 정합니다.
ID SOLUTECH / COMPONENT SCOPE
롤러 지지 부품·센서 브래킷·존 하네스

MOBILE TRANSPORT

이동식 모듈 운반

구동 유닛·배터리·센서·도킹
AMR은 배터리와 제어·감지 장치를 차체에 통합해 자재를 이동시킵니다. 작은 공간 안에서 전원·센서 경로를 분리하고 진동 중 연결과 모듈 정비 접근을 검토합니다.
물류 & 운반 장비 · 자율이동 운반 플랫폼
01

차체 모듈의 장착

구동부·제어기·배터리 주변 고정부는 실제 적재와 진동, 열 조건에 맞춰 검토합니다.
02

전원과 신호의 경로

동력 연결과 센서·제어 회로를 구분하고 커넥터 식별·잠금·분기 여유를 조립도에 반영합니다.
03

인계·도킹 인터페이스

정렬 기준과 접촉 위치, 장비 간 상태 확인을 나누어 봅니다. 도킹 구조와 제어 조건은 지정 플랫폼에 맞춥니다.
ID SOLUTECH / COMPONENT SCOPE
가공 지지부·전원 단자·보호 하네스

물류 흐름을 지지하는 여섯 가지 부품 역할

SIX HANDLING INTERFACES
TRANSFER MODULE / PINS, SHAFTS & SENSOR INTERFACES
물류 & 운반 장비 · 분류·팝업 이송 모듈
팝업 이송 모듈의 기계·전장 연결 개념 이미지입니다. 허용 하중·속도·안전 기능은 실제 장비 사양으로 검증합니다.
01
플랜지 부싱 / Flanged bushings — 제품 외형과 구성
ROLLER SUPPORT
축 외경·보어·플랜지 지지면의 관계를 정하고 하중·회전·환경 조건을 함께 검토합니다.
플랜지 부싱
02
원본 제품 형상 · 단차 칼라 핀
LINKAGE LOCATION
분류·상승 링크의 회전 지점과 단차 길이를 구분해 간극과 이탈 방지 방법을 명확히 합니다.
단차 칼라 핀
03

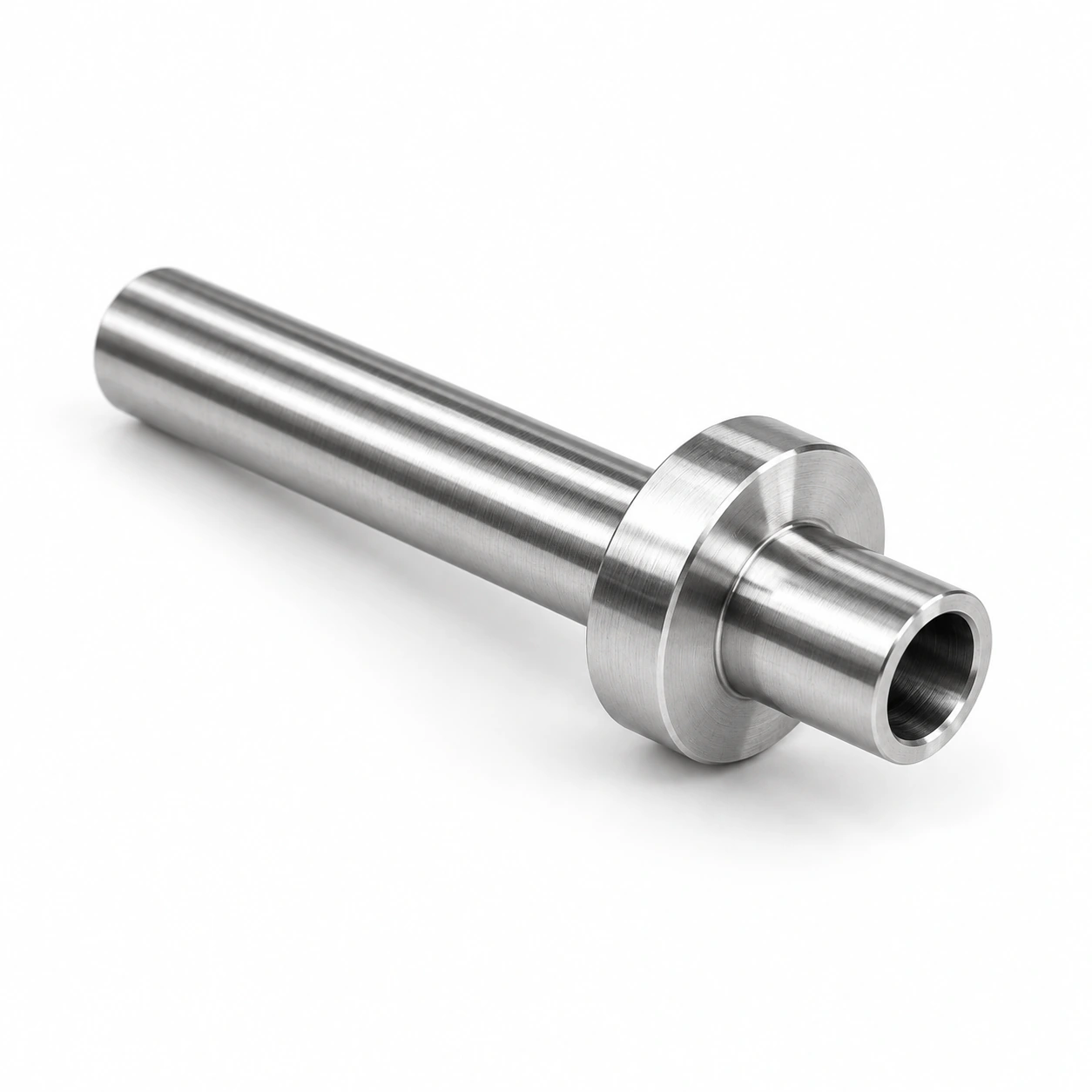

소형 중공 칼라 샤프트 / Small hollow collar shafts — 원본에서 확인한 형상을 바탕으로 제작한 제품 시각화
AXIAL POSITION
칼라가 정하는 위치와 지지 구간을 확인하고 반복 구동 중 축방향 이동·간섭을 검토합니다.
소형 중공 칼라 샤프트
04
홀·홈 가공 브래킷 / Machined mounting brackets — 원본에서 확인한 형상을 바탕으로 제작한 제품 시각화
SENSOR POSITION
검출 대상의 가장자리와 통과 영역을 기준으로 홀·홈의 조정 범위를 정합니다.
홀·홈 가공 브래킷
05
블레이드 단자 핀 / Blade terminal pins — 제품 외형과 구성
DRIVE CONNECTION
전류 경로와 삽입·잠금 구조, 진동 후 접촉 상태를 커넥터 및 배선 조건과 함께 봅니다.
블레이드 단자 핀
06
검은 보호 슬리브와 여러 커넥터로 구성된 분기형 와이어 하네스
ZONE & MODULE HARNESS
존 제어기 또는 이동체 내부의 전원·신호 분기를 구분하고 교체 커넥터의 위치와 핀맵을 일치시킵니다.
분기형 커넥터 하네스
FUNCTION / COMPONENT INTERFACE

MATERIAL FLOW.
CONNECTED ZONES.

이송물의 이동과 상태 신호의 인계를 함께 확인합니다.

존 제어는 해당 구간의 이송물 감지와 다음 구간의 상태를 연결합니다. 롤러·센서·제어기·배선의 장착 기준을 확인하고, 부품을 교환한 뒤에는 이송과 검출이 같은 조건으로 이어지는지 검증합니다.

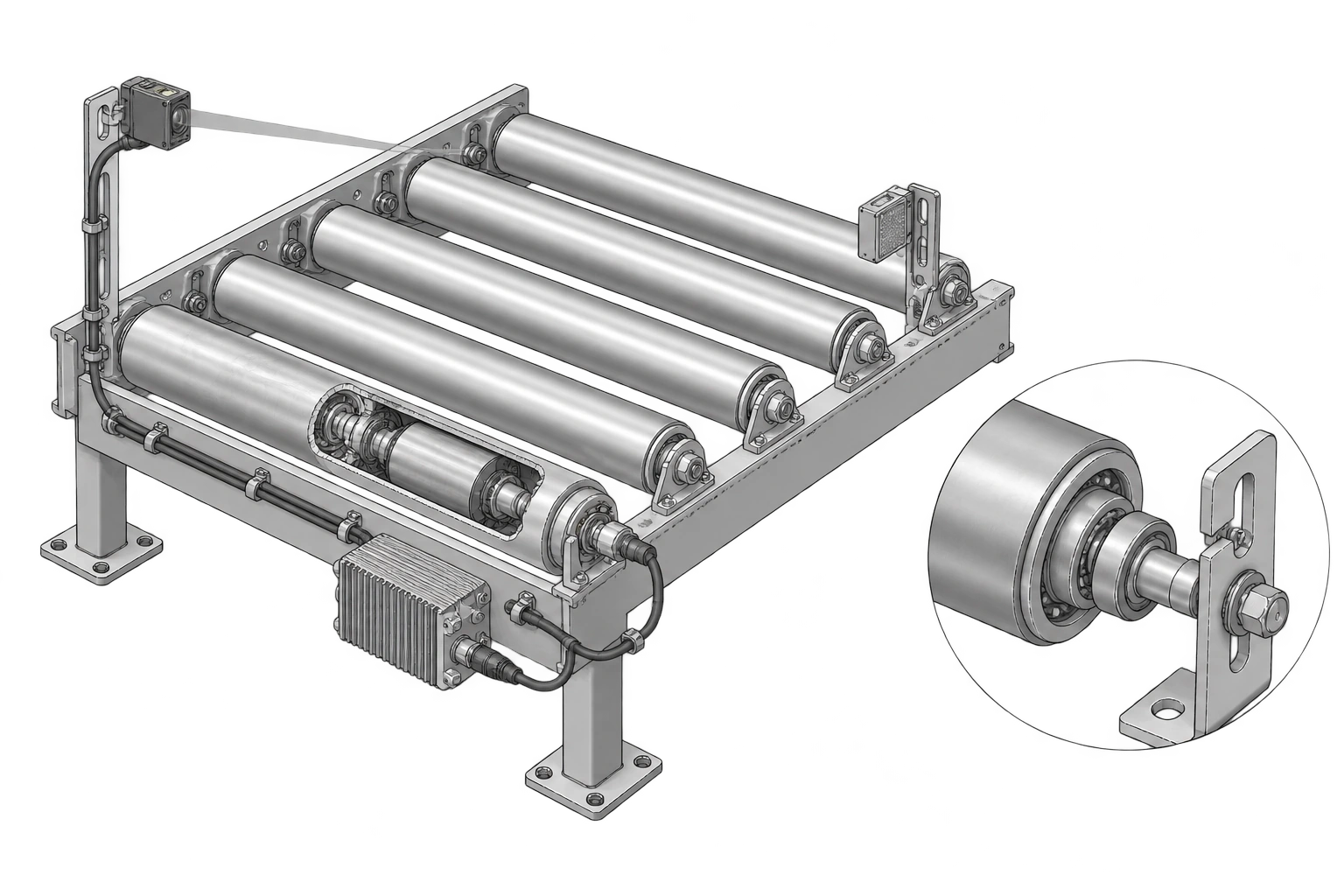

물류 & 운반 장비 · 시스템 구조 도해
롤러 존의 기계·감지·배선 구조 개념도. 실제 제어 로직·타이밍·성능은 사용 장비의 매뉴얼과 설비 검증 절차를 따릅니다.
LOAD & GEOMETRY

이송물의 조건

하중뿐 아니라 형상·바닥면·길이와 가장자리 형태가 구동·지지·감지에 영향을 줍니다. 장착 부품을 실제 이송 대상과 함께 검토합니다.
SERVICEABLE MODULE

교체 가능한 연결

모터·센서·제어기를 교환할 때 케이블을 불필요하게 해체하지 않도록 커넥터와 고정부를 배치하고 교체 후 기준을 확인합니다.
HANDOVER VERIFICATION

구간 사이의 확인

존 이동·분류·도킹에서는 기계 정렬과 상태 신호가 함께 맞아야 합니다. 부품 치수와 완성 시스템의 인계 동작을 별도로 확인합니다.
장비 구조와 적용 위치를 설명하는 개념 이미지입니다. 실제 부품 형상과 사양은 개별 장비 도면을 기준으로 검토합니다.
