RENEWABLE ENERGY
발전 전력의 변환과 설비의 움직임을 부품 수준에서 연결합니다.

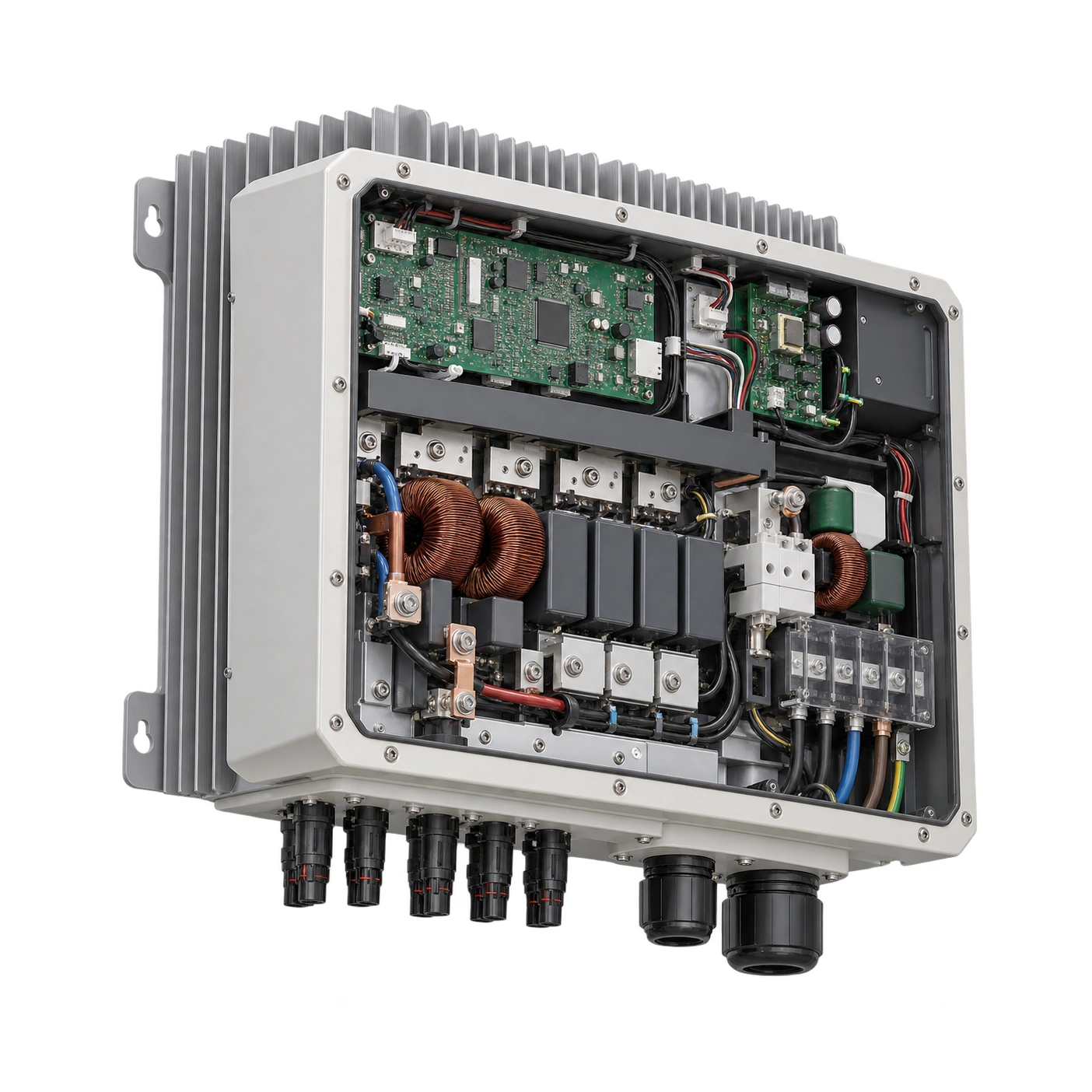

01 태양광 인버터

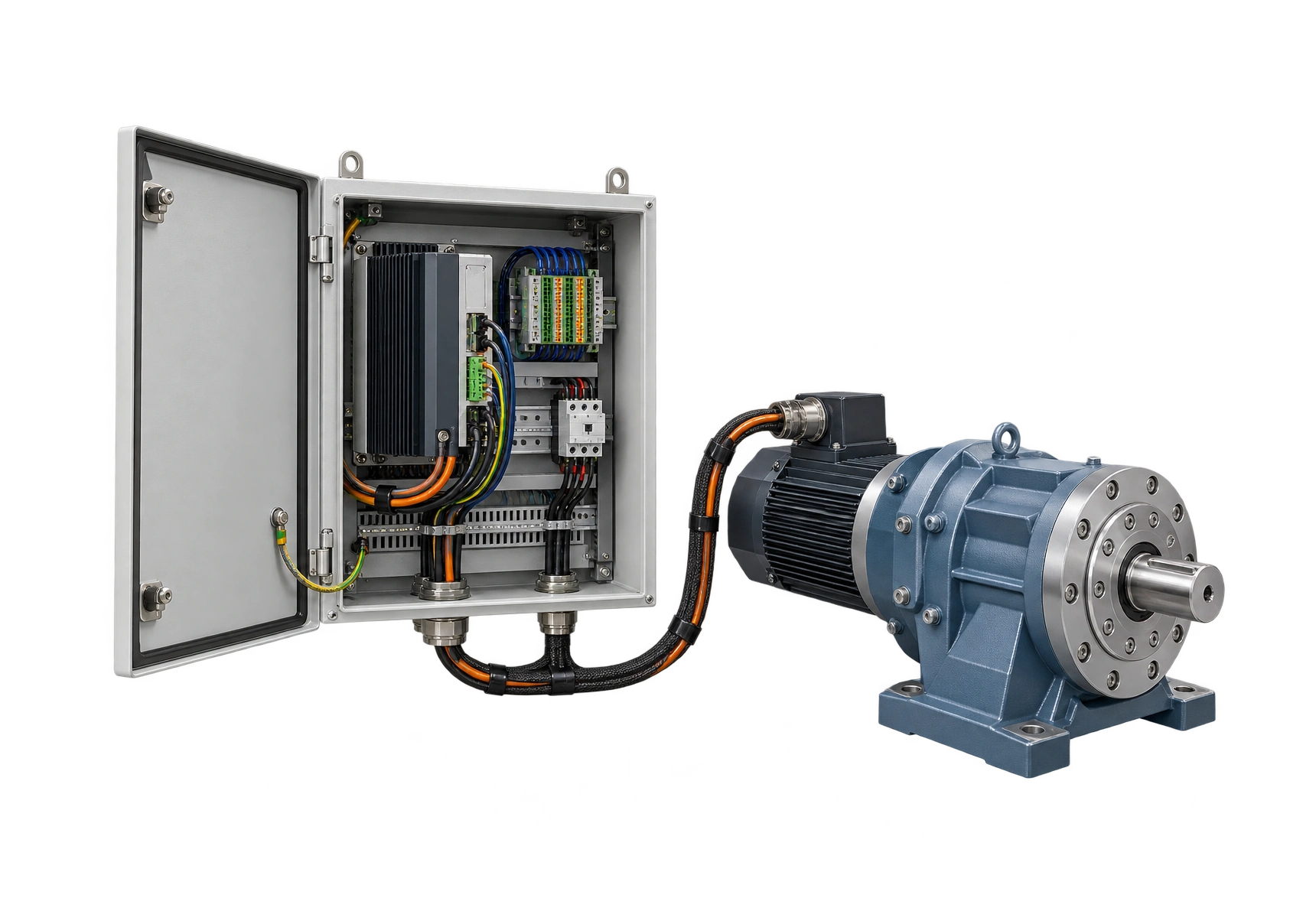

02 풍력 피치 제어 모듈

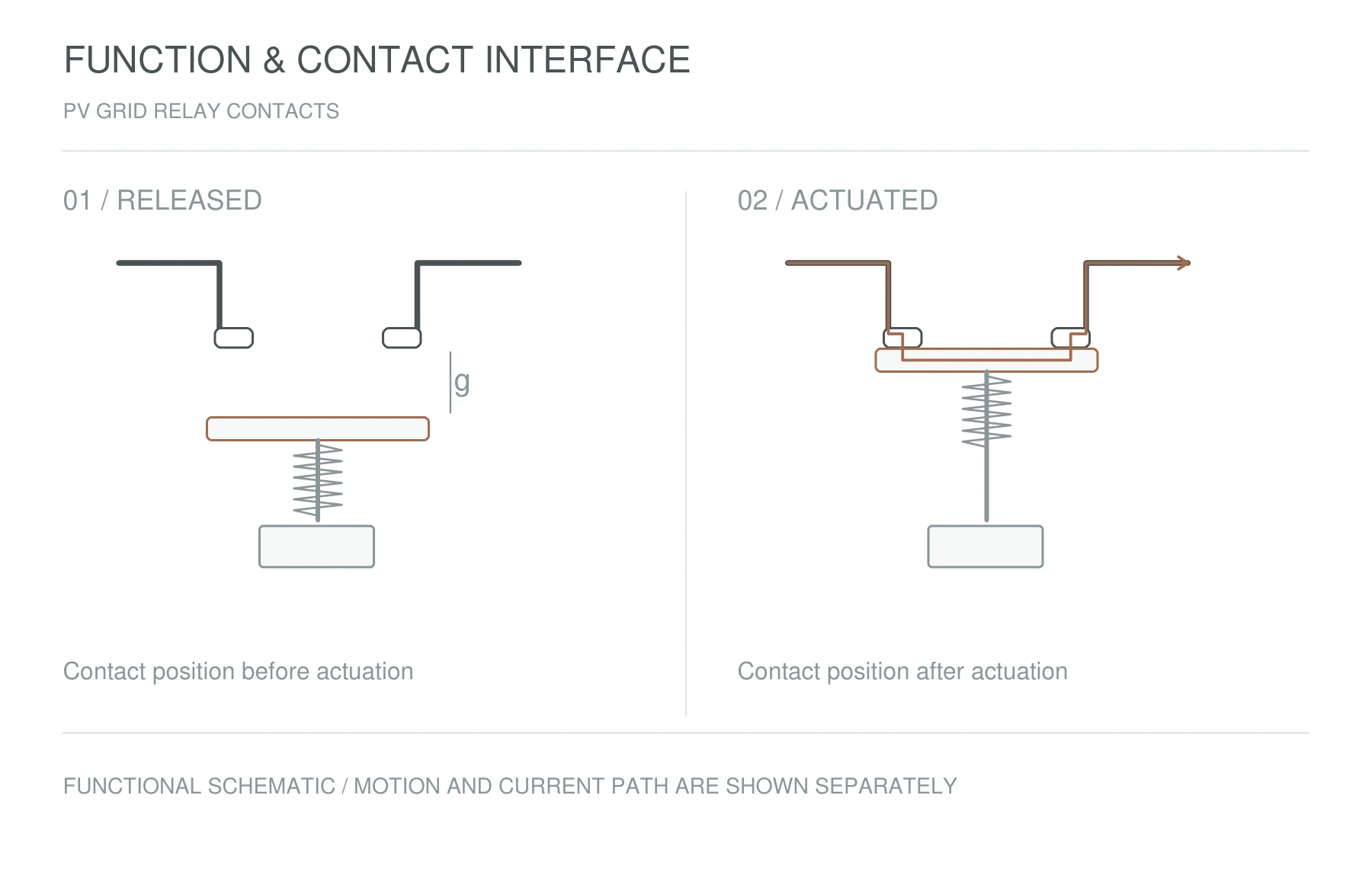

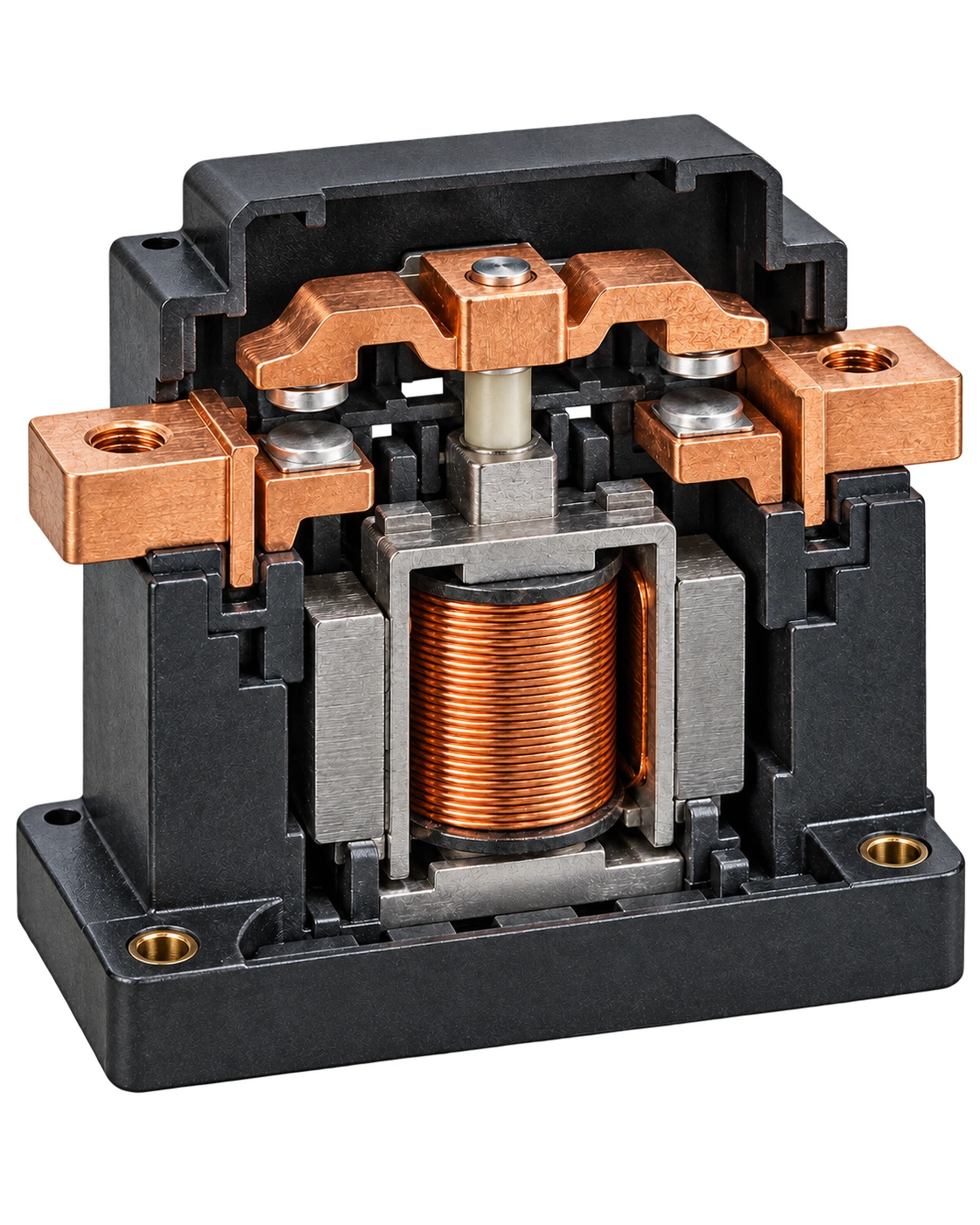

03 계통 연결 릴레이
15가지 공급품목과 장비의 연결
리벳형 전기접점
Rivet Contacts
원형 접촉면과 체결용 몸통을 갖춘 접점입니다. 스위칭 부품의 접촉부와 지지부를 함께 검토합니다.
적용 · APPLICATION
태양광 인버터의 AC 계통 연결 릴레이 접촉부
검토 · ENGINEERING
AC 계통 부하·접촉 상태·반복 개폐 조건
원형 디스크 접점
Contact Discs
원형 디스크 형태의 접점 소재입니다. 상대 지지부와의 접합 면적 및 실제 접촉 위치를 기준으로 구성합니다.
적용 · APPLICATION
계통 연계·보조 전력 접촉기의 고정·가동 접촉면
검토 · ENGINEERING
접촉 발열·지지부 접합·통전과 차단 조건 구분
중공 플랜지 샤프트
Hollow flanged shafts
긴 중공 축과 원형 플랜지가 이어지는 가공 부품입니다. 축 지지 구간과 플랜지 기준면, 내부 개구의 관계가 드러납니다.
적용 · APPLICATION
풍력 피치 보조 구동·각도 검출 기구의 중공 축 형상
검토 · ENGINEERING
도면상 전달 하중과 축 지지 구간, 플랜지 흔들림, 내부 통로 및 방청 요구를 확인합니다.
블레이드 단자 핀
Blade Terminal Pins
평판 블레이드와 단차 원통 몸통이 이어진 단자 핀입니다. 접속부 방향과 몸통의 위치 결정 면을 함께 가공 검토합니다.
적용 · APPLICATION
태양광·풍력 제어 모듈의 단자 인터페이스
검토 · ENGINEERING
단자 방향·접속 길이·전력부와 제어부 구획
홀 가공 단자 핀
Pierced Terminal Pins
체결 홀이 있는 평판부와 단차 원통 몸통으로 구성됩니다. 홀 중심과 몸통 축의 관계가 조립 기준이 됩니다.
적용 · APPLICATION
전력변환 보조 회로의 체결형 단자
검토 · ENGINEERING
체결 홀·전선 인출 방향·부품 교체 공간
육각 수나사 스페이서
Hexagonal Male Spacers
육각 몸통과 수나사를 갖춘 간격 유지 부품입니다. 조립 높이와 체결 길이, 공구 접근 공간을 함께 정의합니다.
적용 · APPLICATION
인버터·피치 제어 PCB의 장착 간격 유지
검토 · ENGINEERING
금속 지지 위치·절연 경계·열팽창과 진동
플랜지 부싱
Flanged Bushings
중심 보어와 플랜지 지지면을 가진 원통 부품입니다. 상대 축·구멍의 맞춤과 축 방향 위치를 검토합니다.
적용 · APPLICATION
풍력 피치 보조 기구의 축·링크 지지 형상
검토 · ENGINEERING
회전축 맞춤·플랜지 기준·윤활 및 환경 요구
솔리드 리벳
Solid Rivets
실축 몸통의 끝단을 성형해 부재를 체결하는 리벳입니다. 판재 겹침 두께와 성형 후 지지 상태를 함께 검토합니다.
적용 · APPLICATION
변환기·제어함 내부의 판금 영구 체결부
검토 · ENGINEERING
판재 두께·표면 처리·성형 후 변형·정비 분해 구분
단차 플랜지 부품
Stepped flange components
중앙 홀과 원통 단차가 넓은 원형 플랜지에 연결된 부품입니다. 동심 기준과 플랜지 접촉면을 함께 검토하는 형상입니다.
적용 · APPLICATION
피치 보조 구동·센서 연결의 동심 기준면
검토 · ENGINEERING
상대 축과 단차의 맞춤, 장착면 흔들림, 반복 방향 전환 시 유격과 체결 유지 조건을 검토합니다.
단차 칼라 핀
Stepped Collar Pins
축 방향 단차와 칼라로 위치를 구분하는 핀입니다. 상대 구멍과 조립 깊이에 맞춰 지지·유지 구간을 정합니다.
적용 · APPLICATION
피치·요 보조 기구 또는 센서 장착 위치 결정
검토 · ENGINEERING
단차 기준·장착 깊이·진동 중 위치 유지
중앙 설편 타공 클립
Tongued Clips
타공 판면과 중앙 설편이 결합된 클립 형상입니다. 설편과 개구의 관계를 자유 상태에서 확인합니다.
적용 · APPLICATION
인버터·풍력 제어반 내부 배선 고정 클립
검토 · ENGINEERING
열원·피복 마찰·고정 간격·정비 탈착

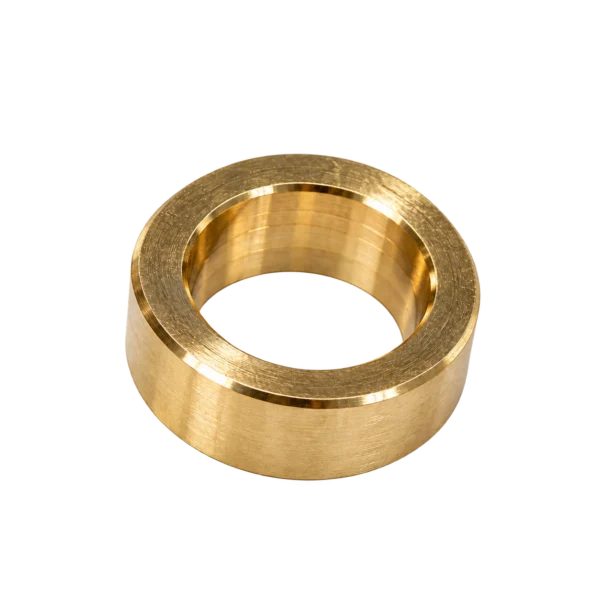

원통형 링 스페이서
Cylindrical ring spacers
큰 관통 홀과 일정한 외경을 갖춘 짧은 원통형 링입니다. 축 주변 간격과 양 끝면의 접촉 관계를 정리합니다.
적용 · APPLICATION
피치 제어 기구의 축 주변 간격과 지지부 스택업
검토 · ENGINEERING
온도 변화에 따른 간극, 링 양 끝면과 상대 부품의 접촉, 윤활·마모와 정비 조립 순서를 확인합니다.
포크 스트랩 일체형 브래킷
Cranked Brackets
긴 포크 암과 넓은 바닥, 직립 귀가 단차로 이어진 브래킷입니다. 여러 면의 체결 위치를 같은 기준에서 관리합니다.
적용 · APPLICATION
인버터·피치 제어부의 기구 브래킷
검토 · ENGINEERING
방열 통로·진동 하중·장착 기준·접속부 접근
분기형 커넥터 하네스
Branched Connector Harnesses
여러 커넥터와 보호 슬리브로 구성한 분기 배선입니다. 회로도·핀맵과 장착 경로를 연결해 제작 조건을 정의합니다.
적용 · APPLICATION
인버터 계측·풍력 위치·상태 검출 분기 하네스
검토 · ENGINEERING
전력·계측 경로 분리·커넥터 키·가동 구간 구분
링 터미널 보호 슬리브 하네스
Ring-Terminal Harnesses
링 터미널과 다극 커넥터, 편조 보호 슬리브를 결합한 배선 어셈블리입니다. 체결부와 배선 보호 조건을 함께 검토합니다.
적용 · APPLICATION
보조전원·제어함 체결형 내부 하네스
검토 · ENGINEERING
단자-전선 조합·압착·진동 체결·피복과 슬리브
장비별 부품 적용 매트릭스
태양광 전력변환
제어용 핀
계통 릴레이 접점
기판 스페이서
계측·제어 하네스
방열 통로
접속부 온도
AC 계통 연결
출력 단자
상태 검출 접속부
코일 구동 기구
보조 신호 배선
접촉 상태 확인
주·보조 회로 구분
풍력 피치 구동
모터 제어 접점
위치 검출 핀
장착 브래킷
모터·센서 하네스
진동·반복 작동
가동 배선 범위
나셀·타워 제어
보조전원 단자
상태 릴레이 접점
성형 클립
분기 제어 하네스
진동과 환경
정비 커넥터 식별
발전 보조설비
보조 단자
온도·압력 접속부
리벳·러그
보호 슬리브 배선
케이블 지지
현장 교체 접근
전력을 변환하는 구조와 움직임을 제어하는 구조
CONVERT.
CONTROL.
CONNECT.
태양광과 풍력의 다른 기능을 부품 인터페이스로 나눕니다.
전력 변환
계통 연결
위치 제어
열 경로
현장 정비
태양광의 전력 경로, 풍력의 구동·신호 경로
PV INVERTER INTERFACE
태양광 인버터 인터페이스
전력 구획
계통 개폐
모듈 장착
WIND PITCH INTERFACE
풍력 피치 제어 인터페이스
구동과 검출
진동·외력
분산 접속

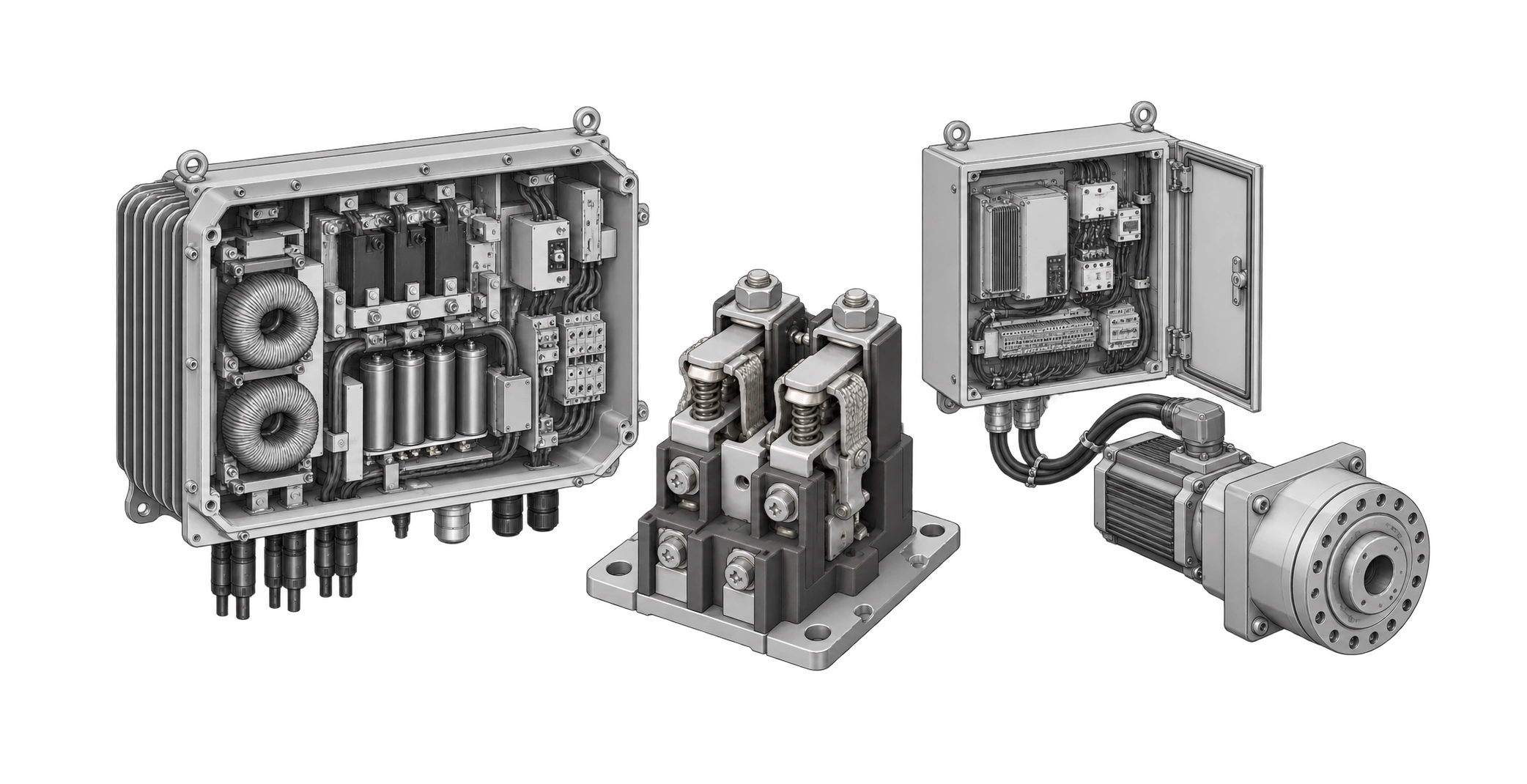

발전 설비의 여섯 부품 접속 영역
CONVERSION.
CONNECTION.
전력 변환과 계통 접속은 서로 다른 기능입니다.
기능을 나눈 회로 검토
장착과 열의 경로
설치와 유지보수
