AEROSPACE & DEFENSE
항공 전자와 지원 장비, 작은 연결까지 명확하게.

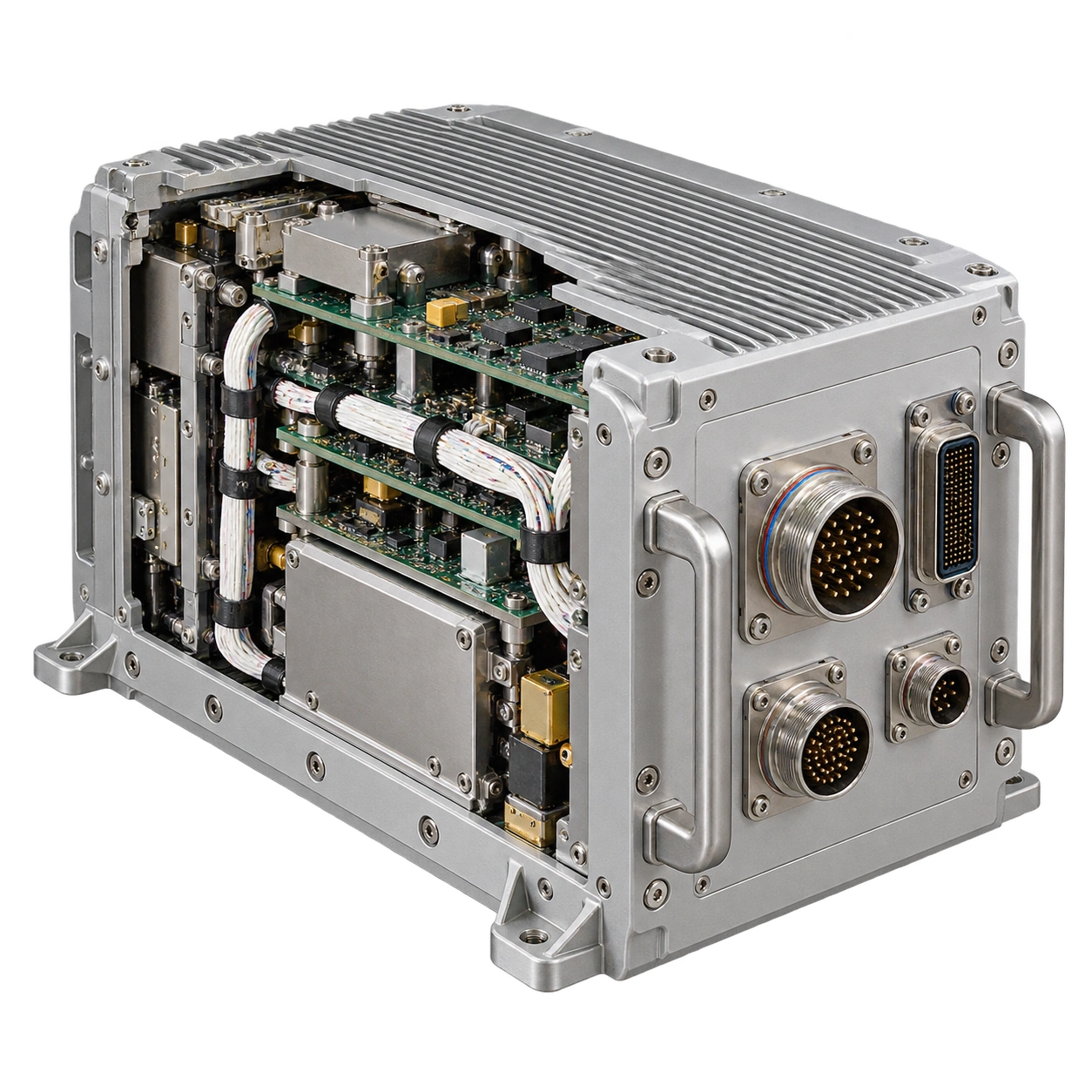

01 항공 전자 모듈

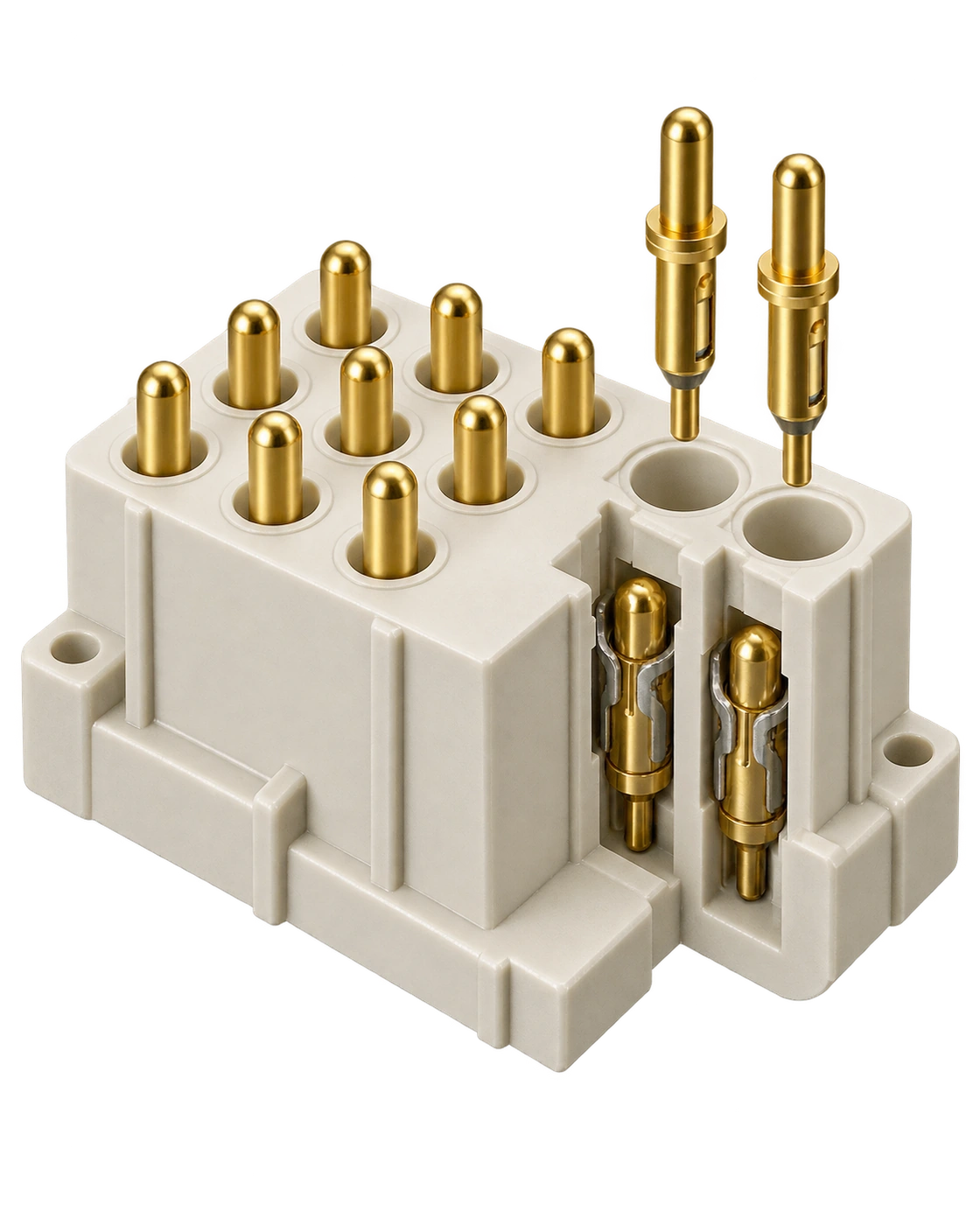

02 다극 커넥터·접촉부

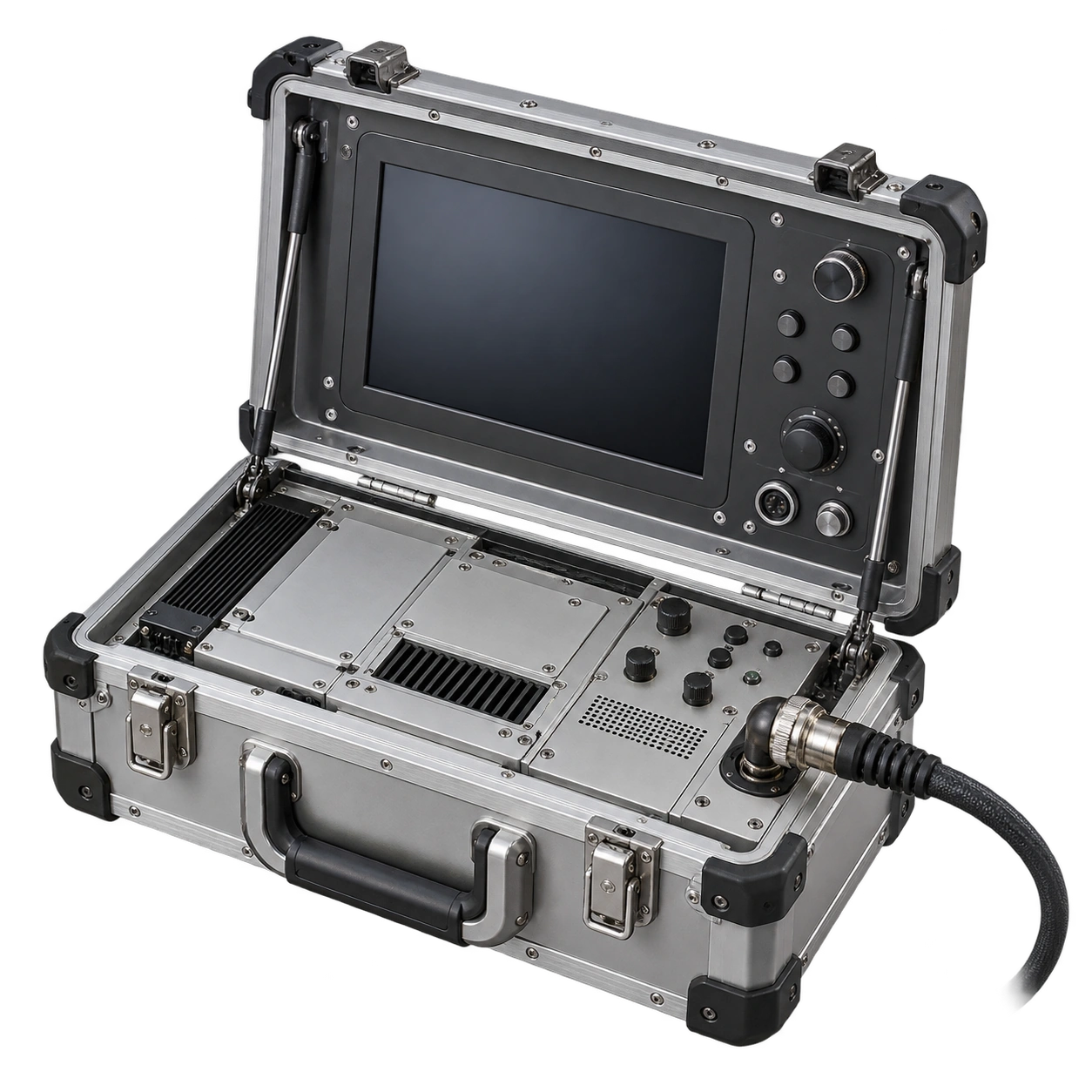

03 지상 지원·시험 장비
15가지 공급품목과 장비의 연결
리벳형 전기접점
Rivet Contacts
원형 접촉면과 체결용 몸통을 갖춘 접점입니다. 스위칭 부품의 접촉부와 지지부를 함께 검토합니다.
적용 · APPLICATION
전자기 릴레이 방식의 항공 전원·제어 장치 접촉부
검토 · ENGINEERING
개폐 부하와 환경 조건 · 접촉력 · 프로젝트별 재료 승인

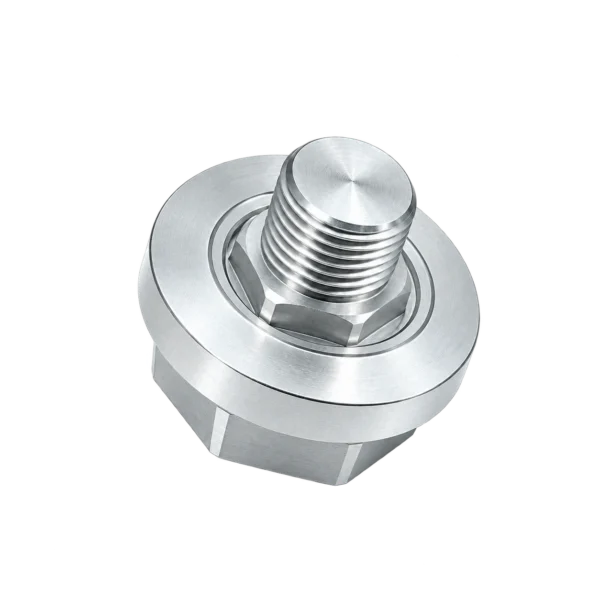

플랜지형 나사 부품
Flanged threaded component
원형 플랜지와 육각 공구면, 수나사가 결합된 부품입니다. 지지면과 나사 축의 관계를 기준으로 체결 위치를 구성합니다.
적용 · APPLICATION
항공 전자 섀시의 브래킷·패널 지지점에 맞춘 플랜지형 체결부
검토 · ENGINEERING
도면상 재료·표면 처리와 나사 체결 길이, 플랜지 접촉면, 풀림 방지 방식을 함께 확인합니다.
핀형 전기접점
Contact Pins
가늘고 긴 몸통을 가진 핀형 접점입니다. 삽입 길이와 축 정렬, 접촉 위치를 나누어 검토합니다.
적용 · APPLICATION
항공 전자·지상 장비의 핀형 인터페이스
검토 · ENGINEERING
삽입 길이 · 유지 구조 · 표면·재료 요구를 도면으로 지정
블레이드 단자 핀
Blade Terminal Pins
평판 블레이드와 단차 원통 몸통이 이어진 단자 핀입니다. 접속부 방향과 몸통의 위치 결정 면을 함께 가공 검토합니다.
적용 · APPLICATION
전자 장치 내부의 전원 연결 인터페이스
검토 · ENGINEERING
접속 방향 · 통전 경로 · 단자 유지·절연 여유

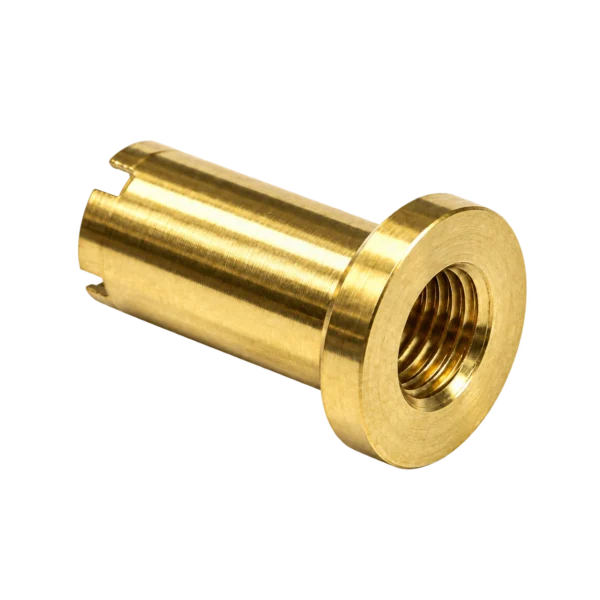

플랜지 슬리브 너트
Flanged sleeve nuts
가느다란 원통 몸통에 플랜지와 암나사, 끝단 슬롯을 둔 부품입니다. 나사 결합과 몸통 지지 위치를 함께 정할 수 있습니다.
적용 · APPLICATION
지상 시험 장비의 패널 뒤쪽 나사 결합과 원통 지지부
검토 · ENGINEERING
패널 두께에 맞는 몸통 길이, 슬롯 공구 접근, 반복 분해 후 나사 상태를 확인합니다.
육각 수나사 스페이서
Hexagonal Male Spacers
육각 몸통과 수나사를 갖춘 간격 유지 부품입니다. 조립 높이와 체결 길이, 공구 접근 공간을 함께 정의합니다.
적용 · APPLICATION
전자 모듈 기판과 섀시의 간격 유지
검토 · ENGINEERING
장착 높이 · 나사 길이 · 재료·표면 처리 요구
플랜지 부싱
Flanged Bushings
중심 보어와 플랜지 지지면을 가진 원통 부품입니다. 상대 축·구멍의 맞춤과 축 방향 위치를 검토합니다.
적용 · APPLICATION
패널·장착 기구의 축 지지와 위치 결정
검토 · ENGINEERING
보어·플랜지 기준 · 맞춤 · 이종 금속 접촉 조건
솔리드 리벳
Solid Rivets
실축 몸통의 끝단을 성형해 부재를 체결하는 리벳입니다. 판재 겹침 두께와 성형 후 지지 상태를 함께 검토합니다.
적용 · APPLICATION
전자 장비 섀시와 브래킷의 영구 체결
검토 · ENGINEERING
재료 조합 · 총 체결 두께 · 성형 후 검사 접근
중공 끝단 리벳
Tubular-End Rivets
끝단에 중공부를 갖춘 리벳입니다. 끝단 벽의 변형과 상대 부재의 지지 상태를 기준으로 체결을 검토합니다.
적용 · APPLICATION
소형 접점·스위치 기구의 체결
검토 · ENGINEERING
중공 끝단 성형 · 취성 부품 지지 · 가동 간극
단차 칼라 핀
Stepped Collar Pins
축 방향 단차와 칼라로 위치를 구분하는 핀입니다. 상대 구멍과 조립 깊이에 맞춰 지지·유지 구간을 정합니다.
적용 · APPLICATION
모듈·치구의 정렬과 위치 결정
검토 · ENGINEERING
기준 어깨 · 조립 방향 · 이탈 방지
홀·홈 가공 브래킷
Machined mounting brackets
서로 직각인 면에 홀과 홈, 단차를 갖춘 장착 부품입니다. 체결 위치와 장비의 기준면을 연결하는 형상입니다.
적용 · APPLICATION
탑재 모듈의 커넥터 지지와 지상 장비 인터페이스 패널 장착
검토 · ENGINEERING
체결면 직각도와 홀 위치, 케이블 인장 전달 경로, 승인 도면과 검사 항목의 일치를 검토합니다.

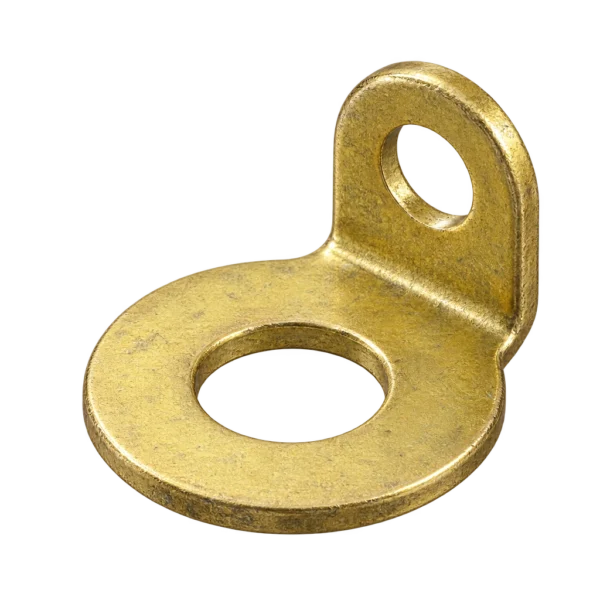

이중 원공 절곡 러그
Eyelet Lugs
서로 다른 면에 원형 개구를 가진 절곡 부품입니다. 구멍의 상대 위치와 각 면의 지지 조건을 연결해 검토합니다.
적용 · APPLICATION
패널·외함의 체결 연결부
검토 · ENGINEERING
홀 간격 · 접촉면 · 조립 공구 접근
포크 스트랩 일체형 브래킷
Cranked Brackets
긴 포크 암과 넓은 바닥, 직립 귀가 단차로 이어진 브래킷입니다. 여러 면의 체결 위치를 같은 기준에서 관리합니다.
적용 · APPLICATION
전자 섀시 내부 장착면 연결
검토 · ENGINEERING
절곡 형상 · 기준면 · 진동 환경의 체결 방식
분기형 커넥터 하네스
Branched Connector Harnesses
여러 커넥터와 보호 슬리브로 구성한 분기 배선입니다. 회로도·핀맵과 장착 경로를 연결해 제작 조건을 정의합니다.
적용 · APPLICATION
전자 모듈·지상 지원 장치의 전원·신호 배선
검토 · ENGINEERING
회로 식별 · 압착·유지 검사 · 차폐·후단 지지
링 터미널 보호 슬리브 하네스
Ring-Terminal Harnesses
링 터미널과 다극 커넥터, 편조 보호 슬리브를 결합한 배선 어셈블리입니다. 체결부와 배선 보호 조건을 함께 검토합니다.
적용 · APPLICATION
전원·본딩 경로의 체결형 케이블
검토 · ENGINEERING
체결면 상태 · 압착 검사 · 전선 하중·마찰 보호
장비별 부품 적용 매트릭스
항공 전자 섀시
모듈 접촉부
릴레이 방식의 개폐 접점
절곡 브래킷·리벳
내부 분기 하네스
열·진동 요구 조건
전원·신호 경로 분리
다극 커넥터 인터페이스
정밀 단자
접속 지지 부품
케이블 클램프·지지부
압착 케이블 어셈블리
접촉부 유지와 압착
차폐 종단과 후단 지지
전원 분배·보호 모듈
전원 연결 단자
보조 제어 접촉부
지지 핀·부싱
전원·상태 신호 하네스
장착·절연 요구
검사 및 정비 접근
지상 지원 시험 장치
패널 단자
보조 전원 연결
정렬 핀·부싱
교체형 시험 하네스
반복 탈착·오연결 방지
커넥터 식별과 이력
탑재 전자장치 장착부
전원·신호 인터페이스
지정 본딩 연결부
프레스 장착 부품
장비 내부 배선
열변형과 장착 기준
부품·도면 개정 일치
장비 교체성을 지탱하는 정밀 연결
LOCATE.
RETAIN.
CONNECT.
접촉부 뒤에 있는 체결과 배선까지 검토합니다.
결합 구조
위치 유지
하중 분리
차폐 연결
기록 관리
탑재 모듈과 지상 지원 장치의 다른 인터페이스
INSTALLED AVIONICS
탑재 전자 모듈
장착 기준의 연결
열·진동 환경 구분
기록을 남기는 공급
GROUND SUPPORT
지상 지원 인터페이스
피시험 장비별 회로 식별
작업 하중의 분리
교체 가능한 조립
연결 신뢰성을 구체화하는 여섯 가지 인터페이스
CRIMP.
RETAIN.
MATE.

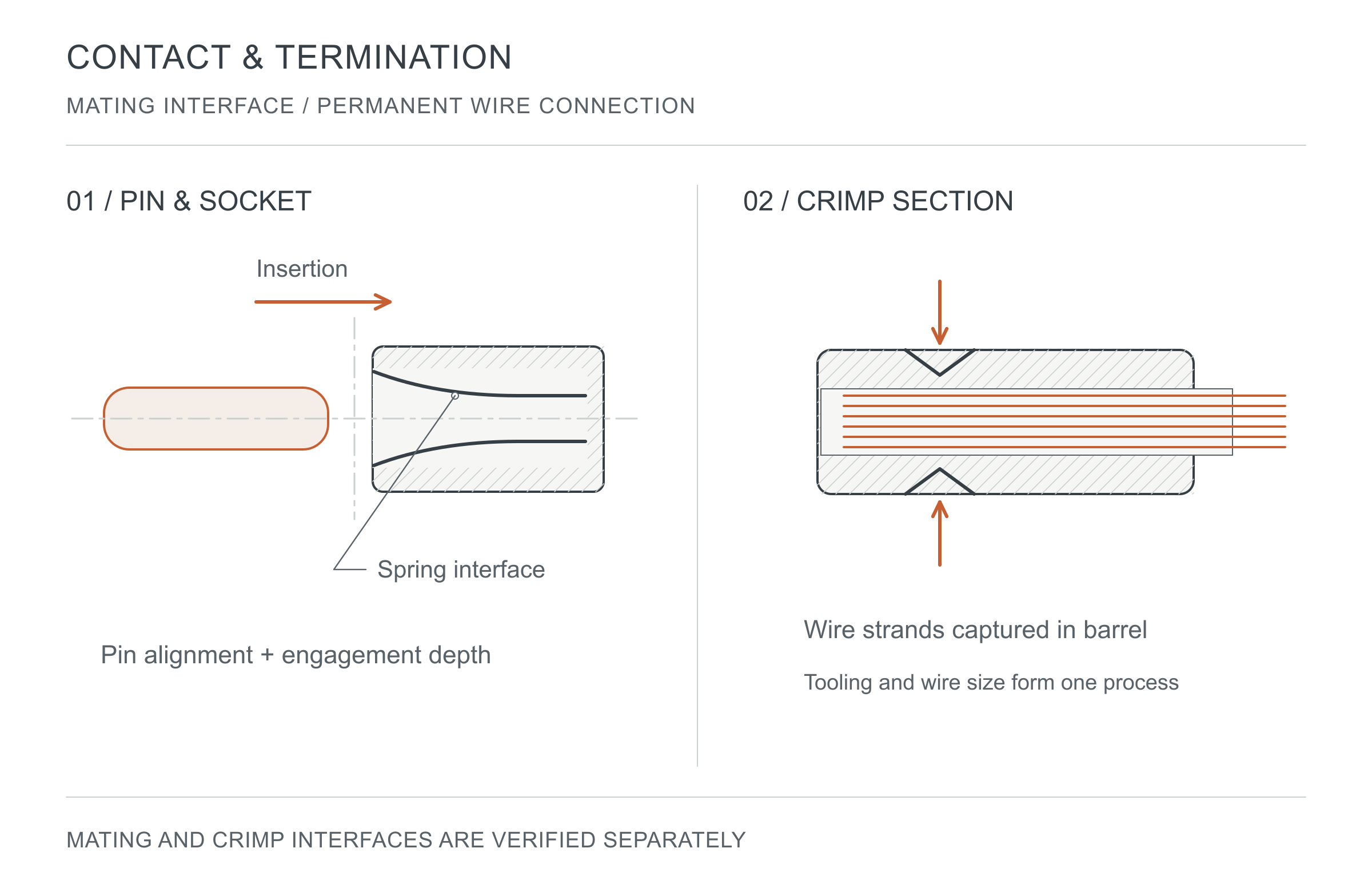

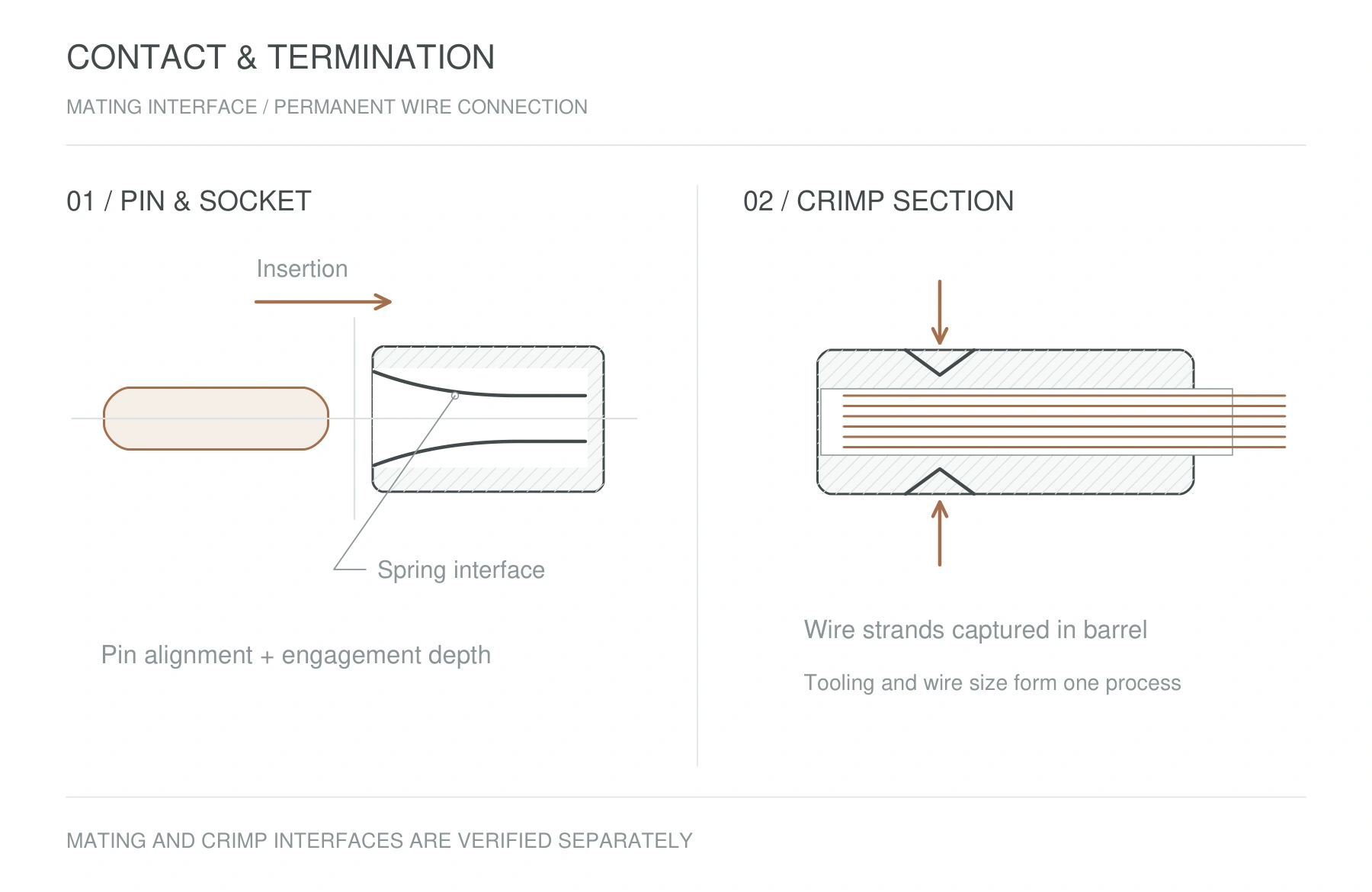

전선 종단과 접촉부 결합은 서로 다른 검사 단계입니다.
사용 위치별 조건
공정과 검사 연결
변경을 추적하는 도면
