ID SOLUTECH / PRECISION COMPONENTS
PRECISION TUBULAR PARTS
비워진 내부까지
기능으로 설계합니다.
관형 부품은 외경과 내경 사이의 벽이 기능을 만듭니다. 길이·직진성·끝단 형상과 벽 두께를 함께 관리해 연결, 지지와 통로에 필요한 정밀도를 구체화합니다.
PRECISION TUBULAR PARTS / 파이프
OUTER DIAMETER
외경과 결합면
상대 홀·하우징과 맞닿는 외경은 조립 위치와 고정 조건을 결정합니다. 끝단 성형 후 외경 변화와 물림 구간을 함께 확인합니다.
BORE & WALL
내경과 벽 두께
같은 외경이라도 내경과 두께가 달라지면 통로 크기와 변형 거동이 달라집니다. 평균 두께뿐 아니라 원주 방향 편차와 최소 두께를 검토합니다.
END GEOMETRY
절단면과 성형 끝단
모따기·확관·축관·비드 등 끝단의 형태가 연결 방식을 만듭니다. 형상 전환부의 반경과 버, 국부 박육을 확인합니다.
METAL · GEOMETRY · FUNCTIONPRECISION TUBULAR PARTS / STRUCTURAL COMPONENTS
01 / ANATOMY
바깥과 안쪽을
하나의 단면으로 봅니다.
OUTER DIAMETER
외경과 결합면
상대 홀·하우징과 맞닿는 외경은 조립 위치와 고정 조건을 결정합니다. 끝단 성형 후 외경 변화와 물림 구간을 함께 확인합니다.
BORE & WALL
내경과 벽 두께
같은 외경이라도 내경과 두께가 달라지면 통로 크기와 변형 거동이 달라집니다. 평균 두께뿐 아니라 원주 방향 편차와 최소 두께를 검토합니다.
END GEOMETRY
절단면과 성형 끝단
모따기·확관·축관·비드 등 끝단의 형태가 연결 방식을 만듭니다. 형상 전환부의 반경과 버, 국부 박육을 확인합니다.
02 / PRODUCT FAMILIES
기능면의 차이를
형상으로 비교합니다.
STANDARD
직선 관형 부품
일정한 외경과 관통부를 가진 기본 구조입니다. 외경·내경·벽 두께와 길이, 절단면 상태를 함께 확인합니다.

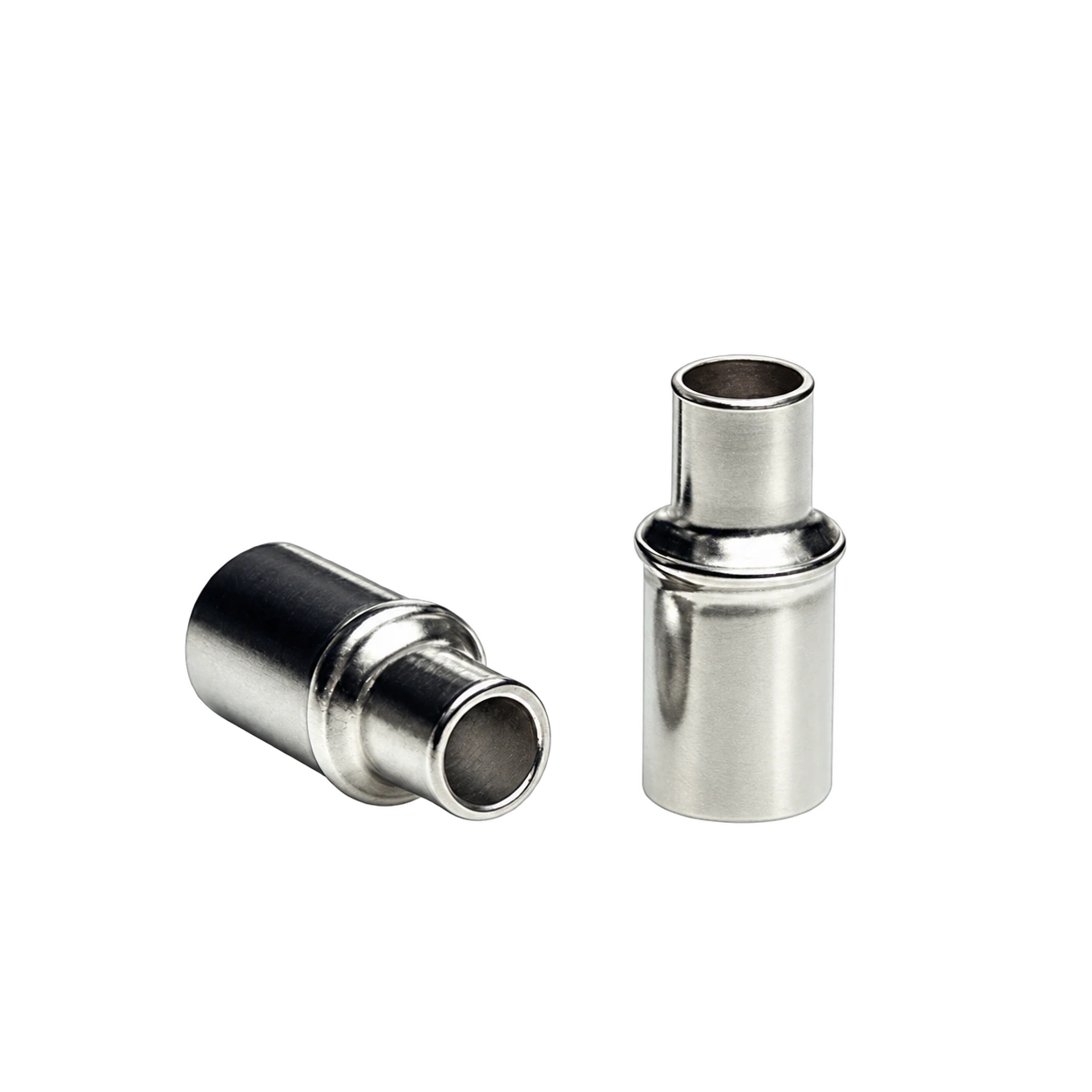

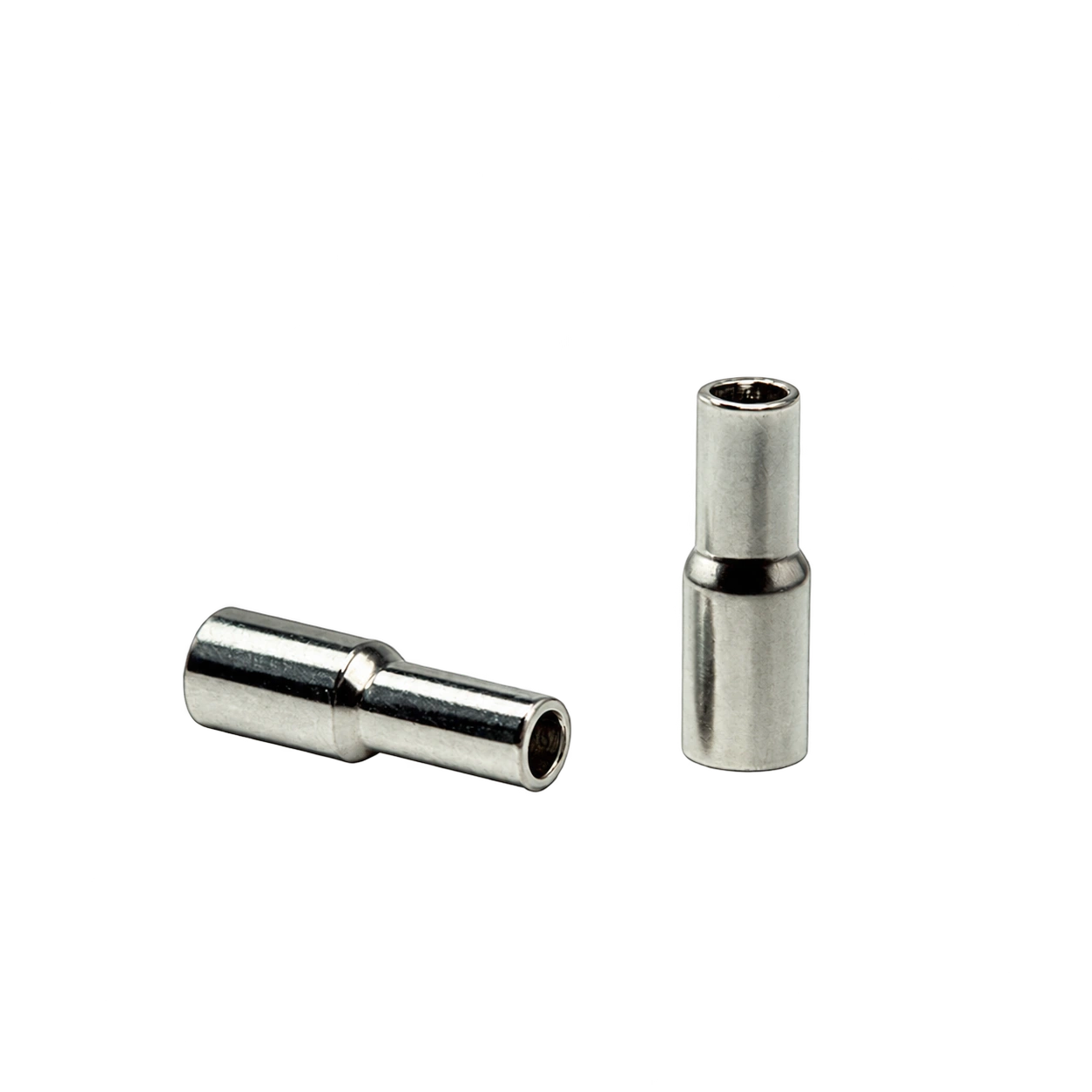

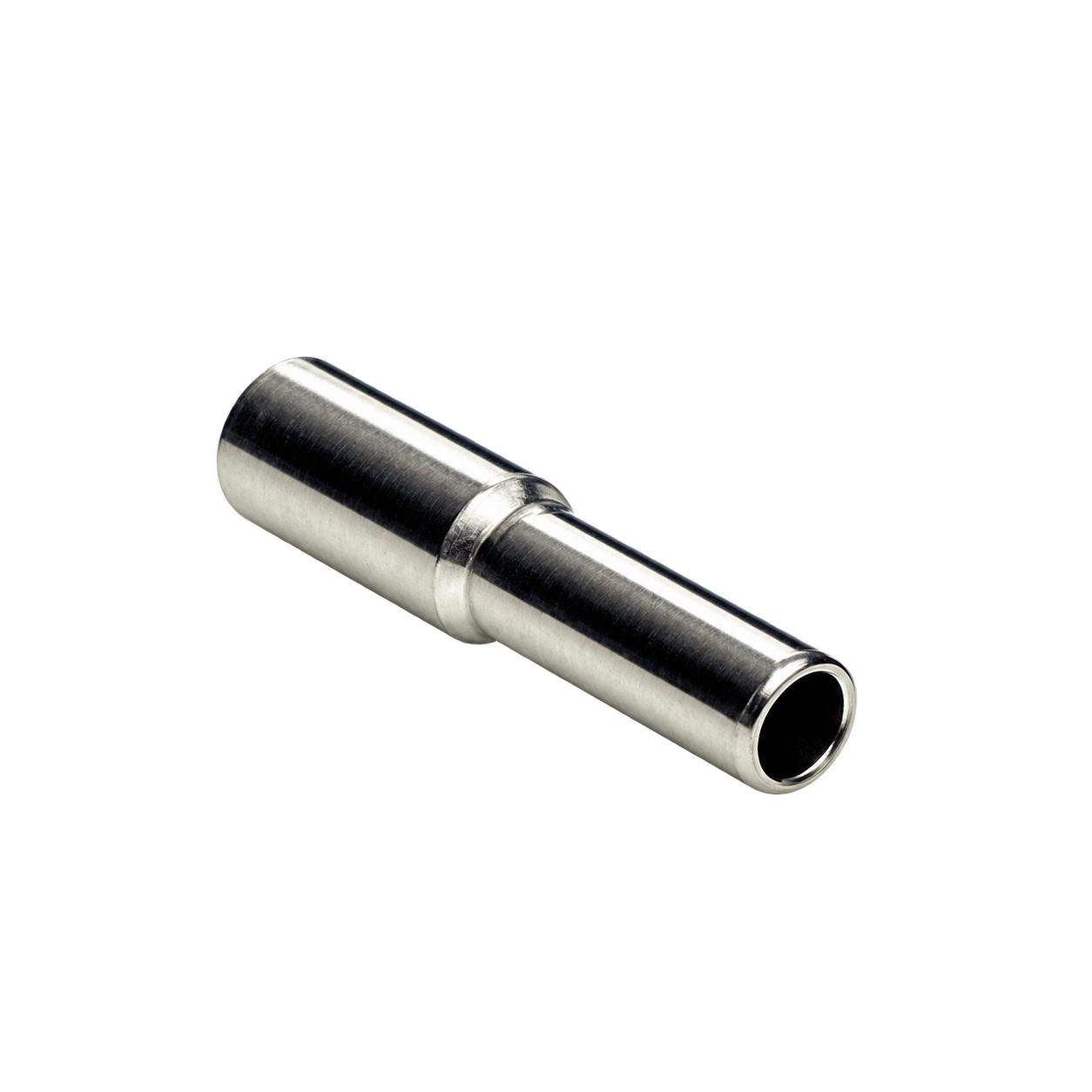

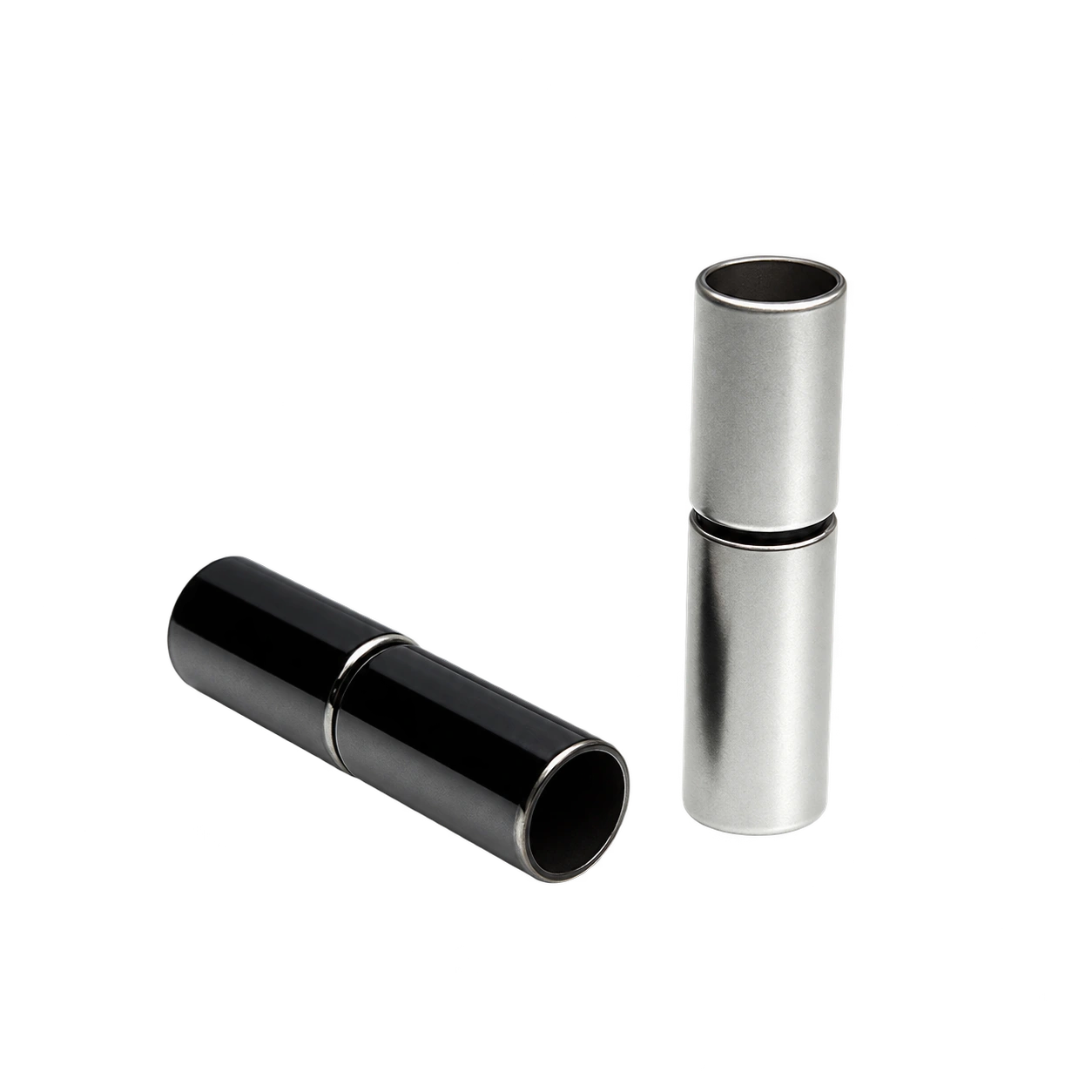

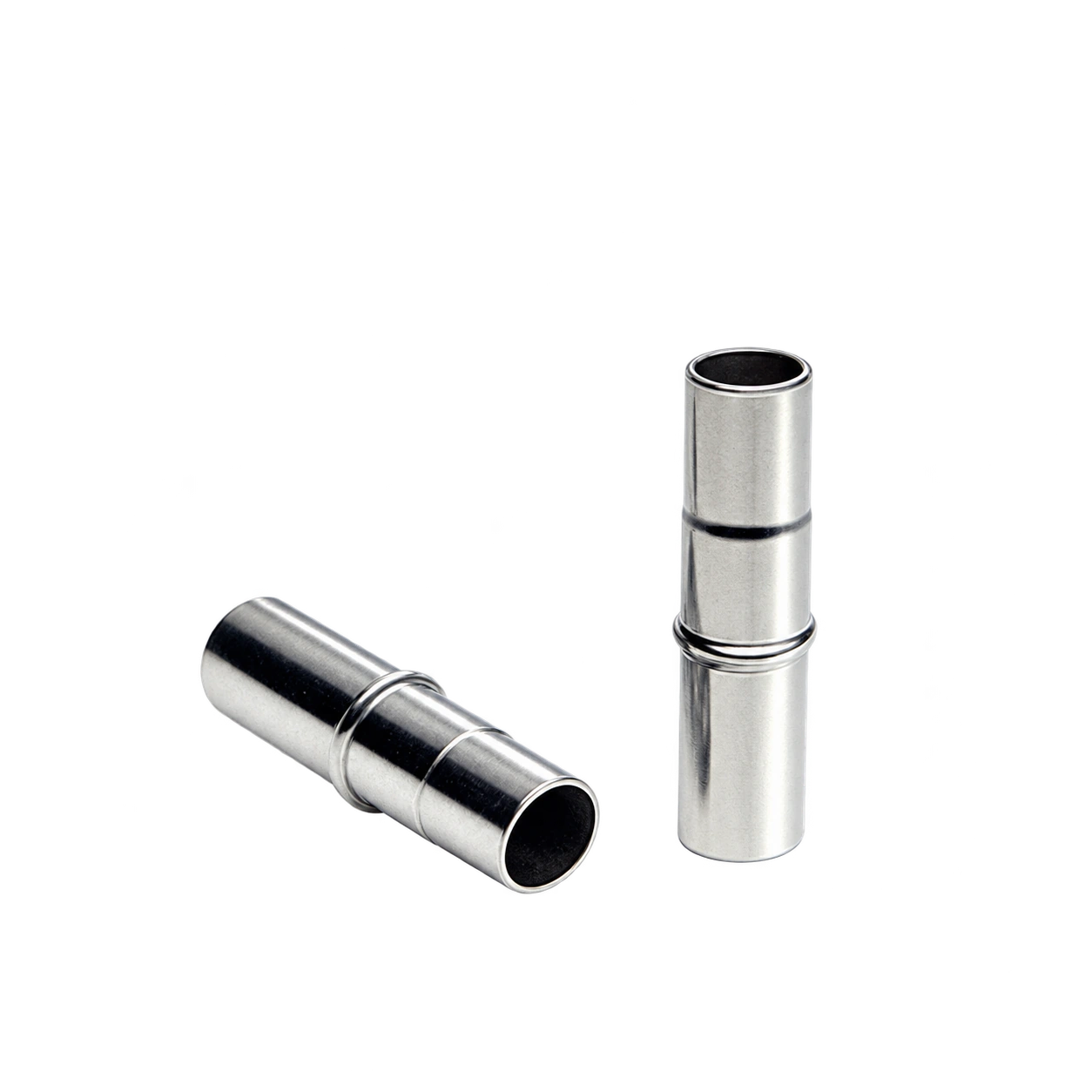

STEPPED
단차·축관 부품
끝단이나 일부 구간의 지름을 바꿔 삽입과 연결 기능을 구분합니다. 천이부의 두께·주름과 유효 내경을 확인합니다.
FLANGED
플랜지 관형 부품
끝단에 넓은 접촉면을 형성한 구조입니다. 플랜지 높이와 방향, 뿌리부 두께 및 조립 면의 접촉 상태를 검토합니다.
SLOTTED
절개 단부 설계 예시
끝단 슬롯으로 조립 공간이나 변형 영역을 만드는 구조를 비교합니다. 절개부의 버·응력 집중과 고정 방식을 검토하며 압력 배관용 성능을 의미하지 않습니다.
03 / MANUFACTURING
관재의 특성을 이어받아
끝단에서 기능을 완성합니다.
01 / TUBE STOCK
관재 선정
심리스·용접관, 인발 상태와 재질·조질을 적용 조건에 맞춰 선정합니다. 실제 공급 치수와 벽 두께 분포를 먼저 확인합니다.
02 / CUT
절단과 끝면 정리
필요 길이로 자른 뒤 내·외측 버와 절단면 기울기를 정리합니다. 얇은 벽은 물림 압력에 의한 타원 변형도 살펴봅니다.
03 / END FORM
끝단 성형·가공
확관·축관·비드·선삭 등 목표 형상에 맞는 경로를 적용합니다. 필요 시 내부 지지와 단계 분할로 국부 불안정과 균열을 제어합니다.
04 / INSPECT
최종 형상 확인
성형 후 외경·내경·두께와 직진성을 다시 확인합니다. 세척과 표면 처리, 개방단 보호를 적용 사양에 맞춰 정합니다.
3D는 대표적인 제조 경로를 설명합니다. 실제 소재와 금형·공구, 가공 순서는 제품 형상과 승인 조건에 따라 달라집니다.
Control the wall. Shape the connection.
Hollow by design.
Precise by function.
정밀 관형 부품은 외형과 내부 통로를 함께 만듭니다. 관재 선정, 절단과 끝면 정리, 확관·축관 등의 공정은 각 위치의 벽 두께와 단면 상태로 이어집니다.
소형 연결부와 가이드, 기능성 통로에 필요한 조건을 구분합니다. 외경과 내경뿐 아니라 끝단의 버, 원주 방향 편차와 조립 후 기능을 함께 확인합니다.
05 / ASSEMBLY
관통부를 지키며
연결면을 맞춥니다.
01 / MATCH
연결 치수 확인
상대 홀·피팅·단자의 치수와 파이프 외경·내경을 비교합니다. 통로로 쓰이는 경우 내부의 이물과 버도 확인합니다.
02 / SUPPORT
관벽 지지
얇은 관벽을 직접 과도하게 압박하지 않도록 지지 구간을 정합니다. 치구와 조립 공구는 변형이 필요한 부위와 유지할 부위를 구분합니다.
03 / JOIN
삽입·접합
끼워맞춤·확관 체결·브레이징 등 실제 접합 방식에 맞춰 조건을 정합니다. 연결 길이와 공정 중 열·하중이 형상에 미치는 영향을 확인합니다.
04 / VERIFY
사용 기능 확인
지지·전도·통로 등 요구 기능을 평가합니다. 기밀·유체 용도는 별도로 합의된 압력·누설·청정도 검사 조건을 적용합니다.
06 / PROCESS METHODS
늘리는 공정과 줄이는 공정은
다른 결함을 관리합니다.
END MACHINING
단부 가공
절단 길이와 끝면, 모따기·버를 정리합니다. 얇은 벽이 고정력으로 눌리지 않도록 지지하고 단면 방향과 내경 입구를 확인합니다.
EXPAND & FLARE
확관·플레어
끝단 지름을 늘리거나 벌려 연결 형상을 만듭니다. 연성·윤활·공구 형상과 성형량을 검토하고 천이부의 박육과 갈라짐을 확인합니다.

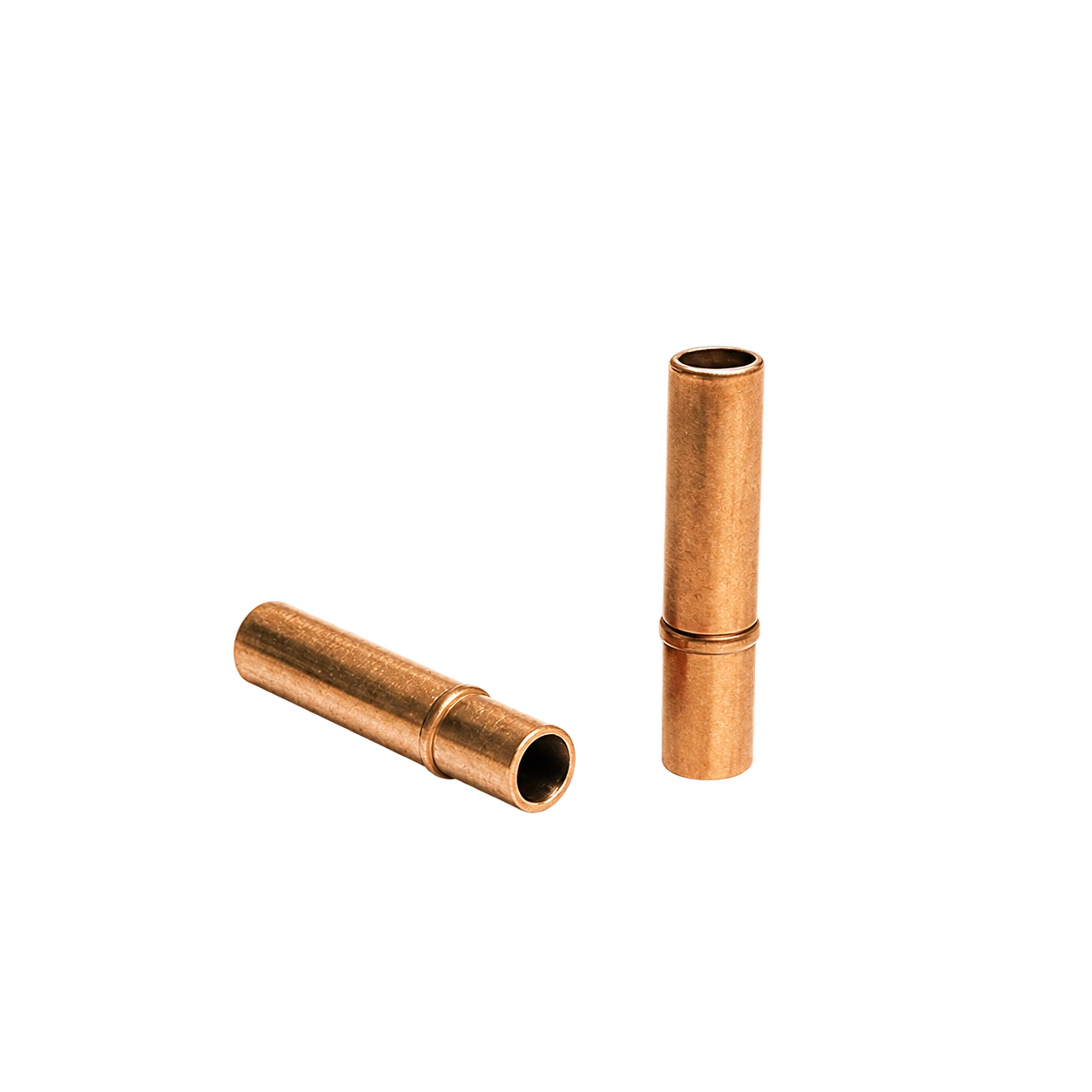

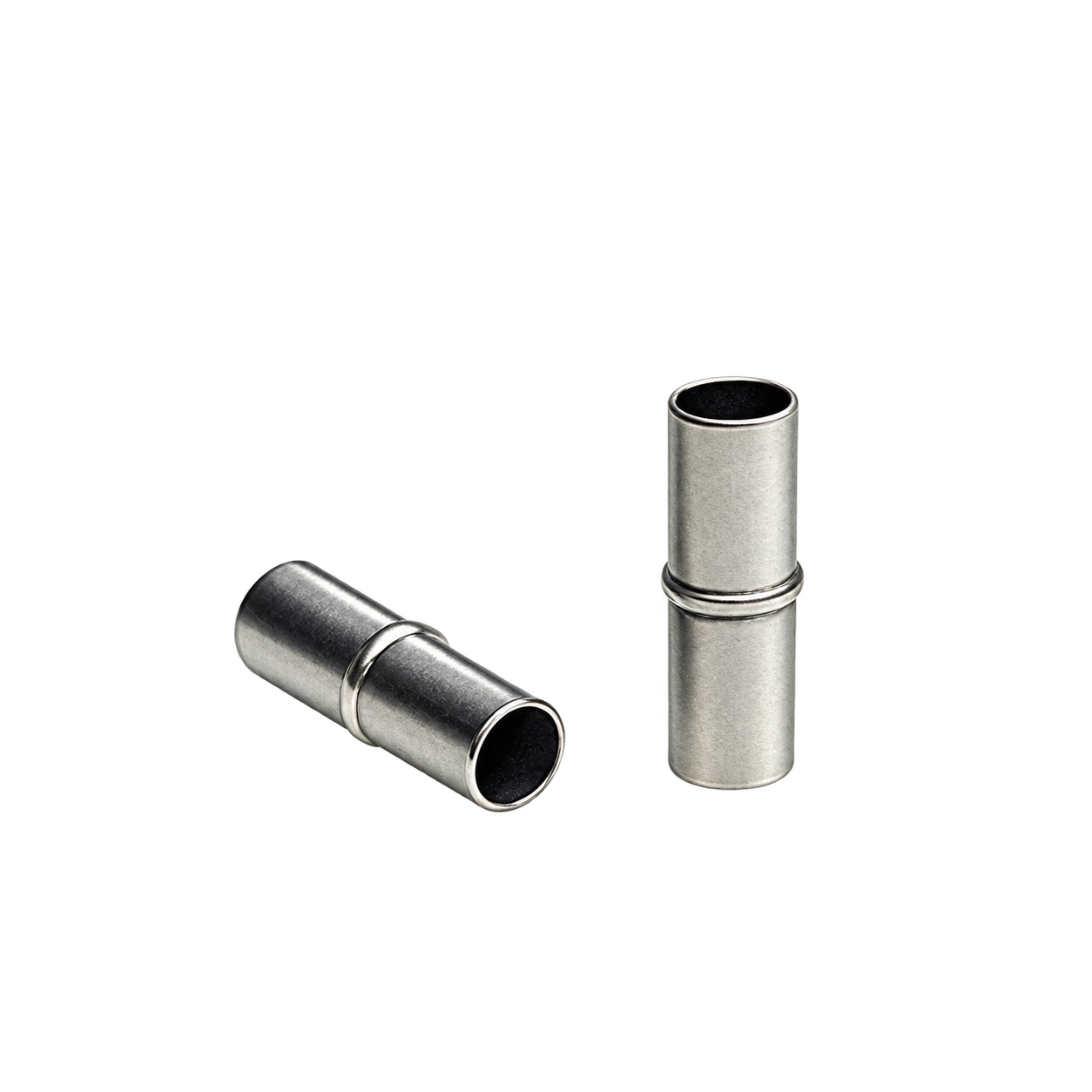

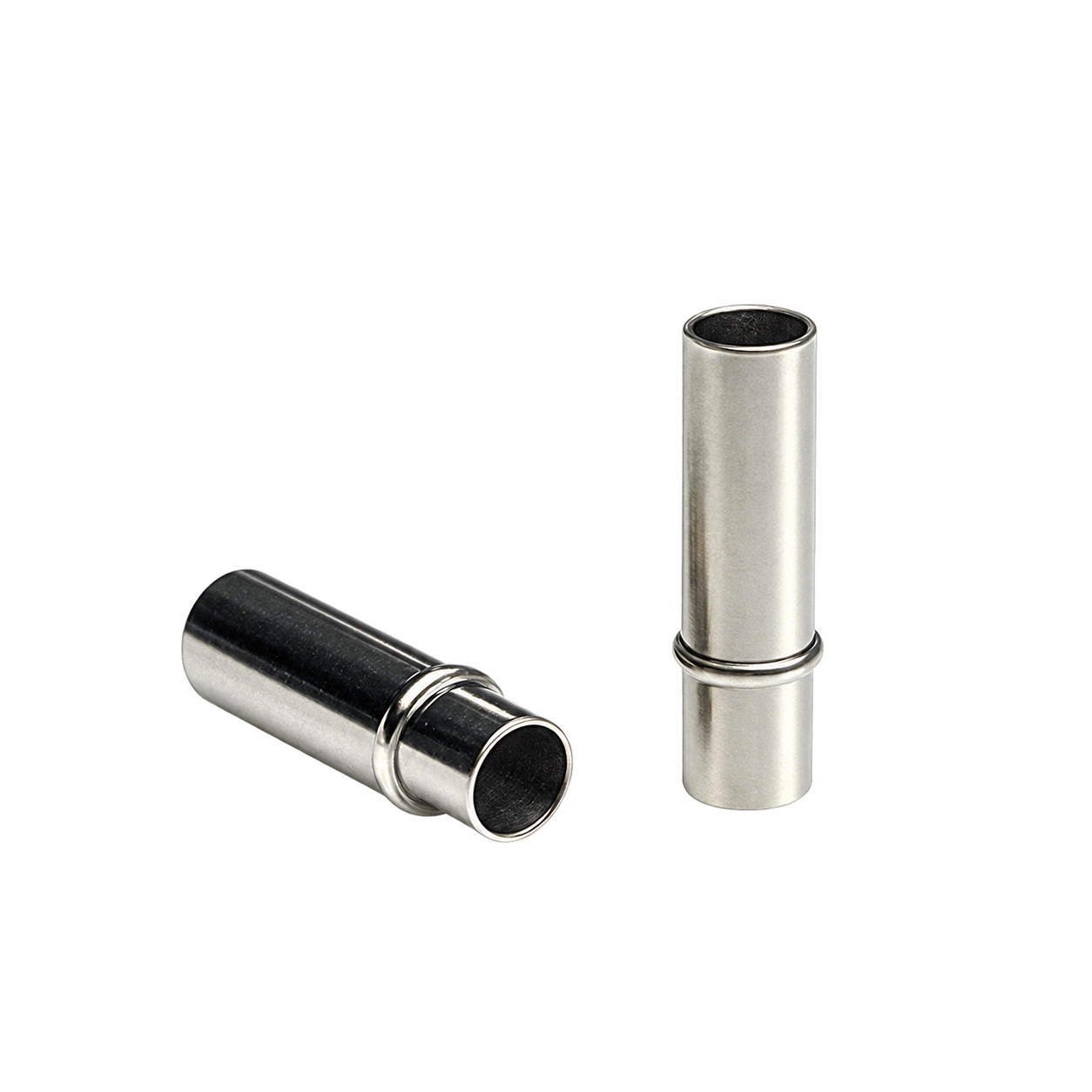

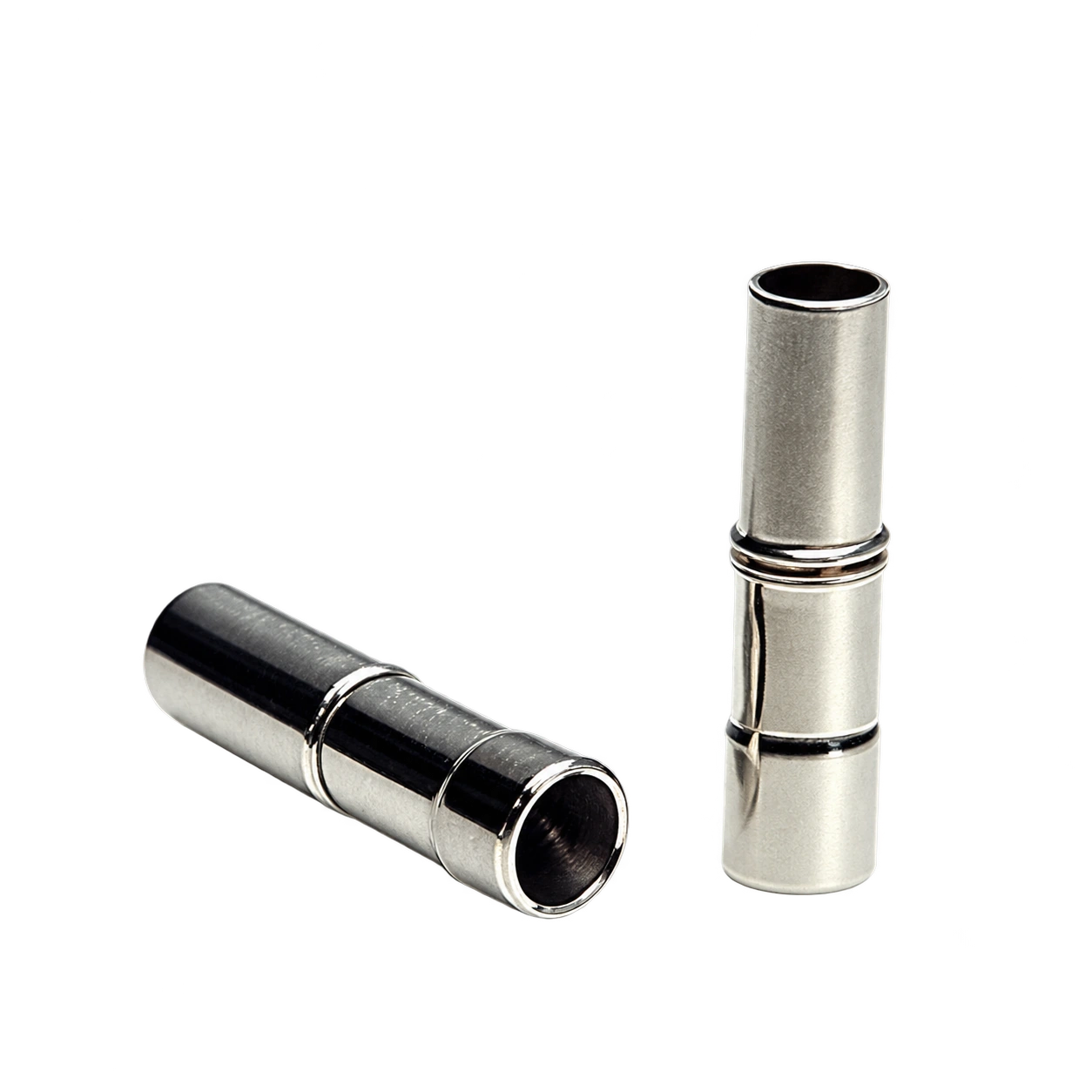

BEAD FORMING
비드 성형
관 둘레에 돌출부를 만들어 위치 또는 이탈 방지 기능을 구성합니다. 비드 높이·위치·원주 균일성, 안쪽 통로와 국부 두께를 함께 살펴봅니다.
07 / MATERIAL & SURFACE
쓰임을 기준으로
소재와 표면을 정합니다.
| 소재 계열 | 검토 방향 | 확인 조건 |
|---|---|---|
| 스테인리스 / STAINLESS | 부식 환경과 표면 유지 | 재종·관재 상태·성형부 결함 |
| 알루미늄 / ALUMINIUM | 경량과 조립 구조 | 합금·조질·표면 눌림·접합 방식 |
| 황동 / BRASS | 소형 연결과 가공 형상 | 합금·응력 상태·균열·도금 |
| 구리 / COPPER | 전도와 성형 | 조질·산화·열 영향·접속부 조건 |
| 탄소강 / STEEL | 기계적 연결과 지지 | 관재 사양·방청·용접부 조건 |
FINAL SIZE
최종 상태의 치수
열처리·도금·표면 처리 전후의 변화를 검토합니다. 맞물리는 상대 부품의 치수와 최종 기능면을 기준으로 판정 조건을 정합니다.
CONTACT SURFACE
접촉면과 모서리
기능면의 거칠기와 버, 입구 모따기와 손상을 확인합니다. 윤활·세척 조건과 이종 소재 접촉 환경을 함께 고려합니다.
MATERIAL CONDITION
재질과 기능의 관계
합금 이름뿐 아니라 조질·경도·가공 상태를 지정합니다. 성형부, 끼워맞춤부, 이동·회전부에 요구되는 특성을 구분합니다.
08 / DESIGN & CTQ
외경·내경·두께를
중복 없이 정의합니다.
D / d
외경·내경
결합면과 유효 통로의 기준입니다. 기능 치수의 우선순위와 검사 위치 지정.
t MIN
최소 벽 두께
끝단 성형과 사용 하중에서 국부 약점을 좌우합니다. 원주·길이 방향 위치별 측정.
L / END
길이·끝면
삽입 깊이와 축방향 지지에 관계됩니다. 전체 길이·끝면 기울기·버 확인.
FORM
끝단 성형부
확관·축관·비드의 결합 기능을 정합니다. 형상 길이·지름·반경·균열 관찰.
AXIS
직진성과 원형 단면
조립 정렬과 삽입·회전 간섭에 관계됩니다. 도면 기준에 따른 직진·형상 측정.
SERVICE
사용 환경
통로·지지·전도에 따라 필요한 시험이 달라집니다. 압력·누설·청정도 등 해당 요구만 지정.
형상과 공정의 이해를 위한 설명이며 실제 재질·치수·공차·검사 범위는 승인 도면과 적용 조건으로 정합니다.
09 / QUALITY & INSPECTION
곡면 안쪽에 닿아
관벽의 두께를 확인합니다.
튜브용 마이크로미터는 곡면 안쪽에 맞는 앤빌로 관벽을 측정합니다. 한 점의 값으로 전체를 대표하지 않고 끝단과 성형 전환부, 원주 방향을 나누어 확인합니다.
| 관리 항목 | 확인 대상 | 검사 방법 |
|---|---|---|
| 벽 두께 | 최소 두께와 위치별 편차 | 튜브용 마이크로미터·단면 |
| 외경·내경 | 최종 결합면과 통로 | 외경 측정·내경 게이지 |
| 길이·끝면 | 길이·기울기·내외 버 | 길이·광학·확대 검사 |
| 끝단 형상 | 확관·축관·비드 치수 | 투영기·전용 형상 게이지 |
| 축·단면 형상 | 직진성·타원 변형 | 지지 조건을 정한 형상 검사 |
| 적용 기능 | 기계적 고정·통로·누설 요구 | 승인 조립품·용도별 시험 |
앤빌이 닿을 수 있는 깊이와 최소 내경을 확인합니다. 닿지 않는 내부 영역은 단면 또는 별도 비파괴 측정법으로 검토하며, 일반 관형 부품을 압력 배관 등급으로 간주하지 않습니다.
THINNING
국부 박육
확관부와 전환부의 두께를 확인하고 소재·성형량·공구 반경을 검토합니다.
WRINKLING
주름·좌굴
축관 또는 압축 성형의 지지 조건, 자유 길이와 공구 경로를 점검합니다.
OVALITY
타원 변형
절단·물림·운반 또는 성형 후 단면을 여러 방향에서 확인합니다.
EDGE DAMAGE
내측 버·끝단 손상
절단면과 입구를 관찰하고 삽입 대상의 긁힘과 이물 잔류를 확인합니다.

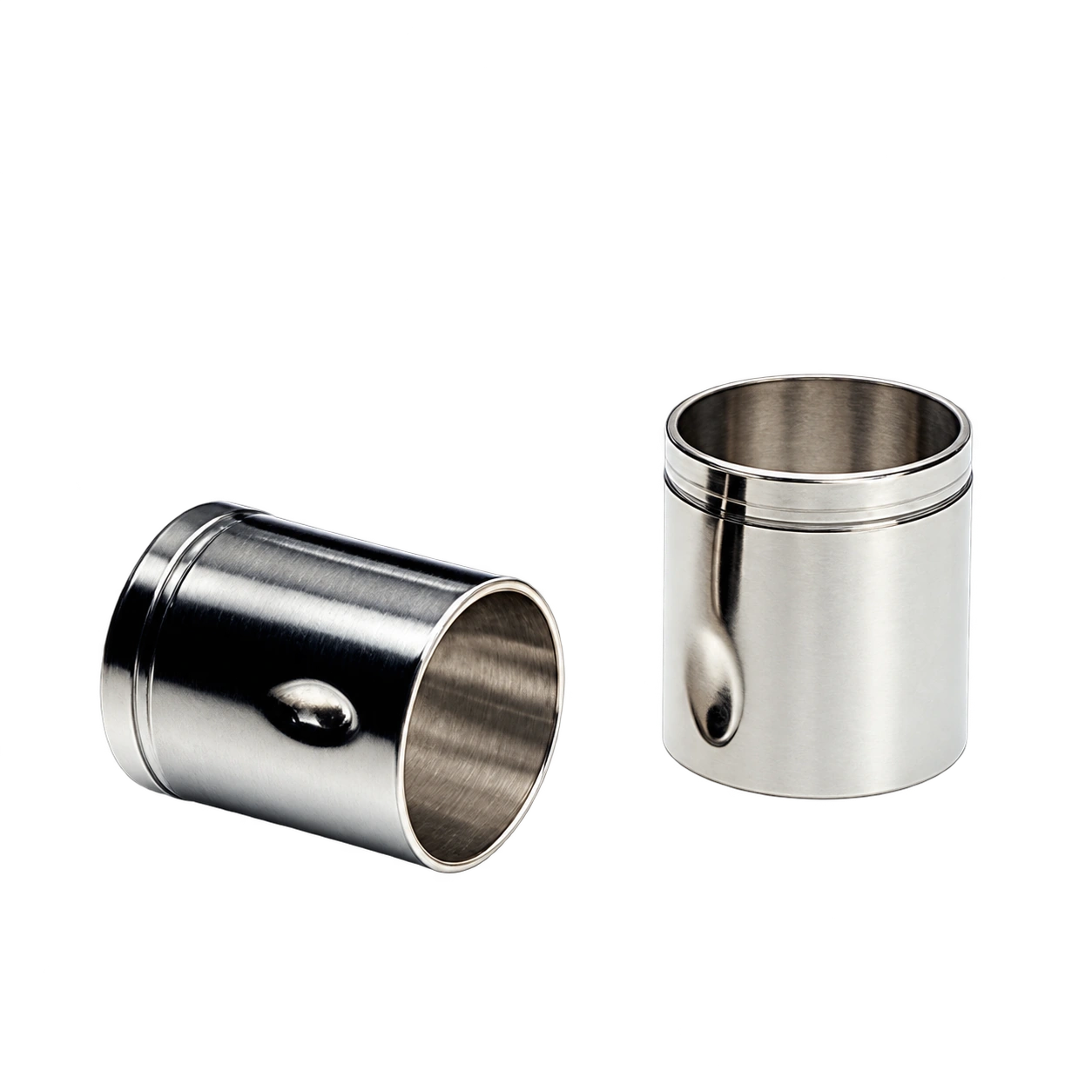

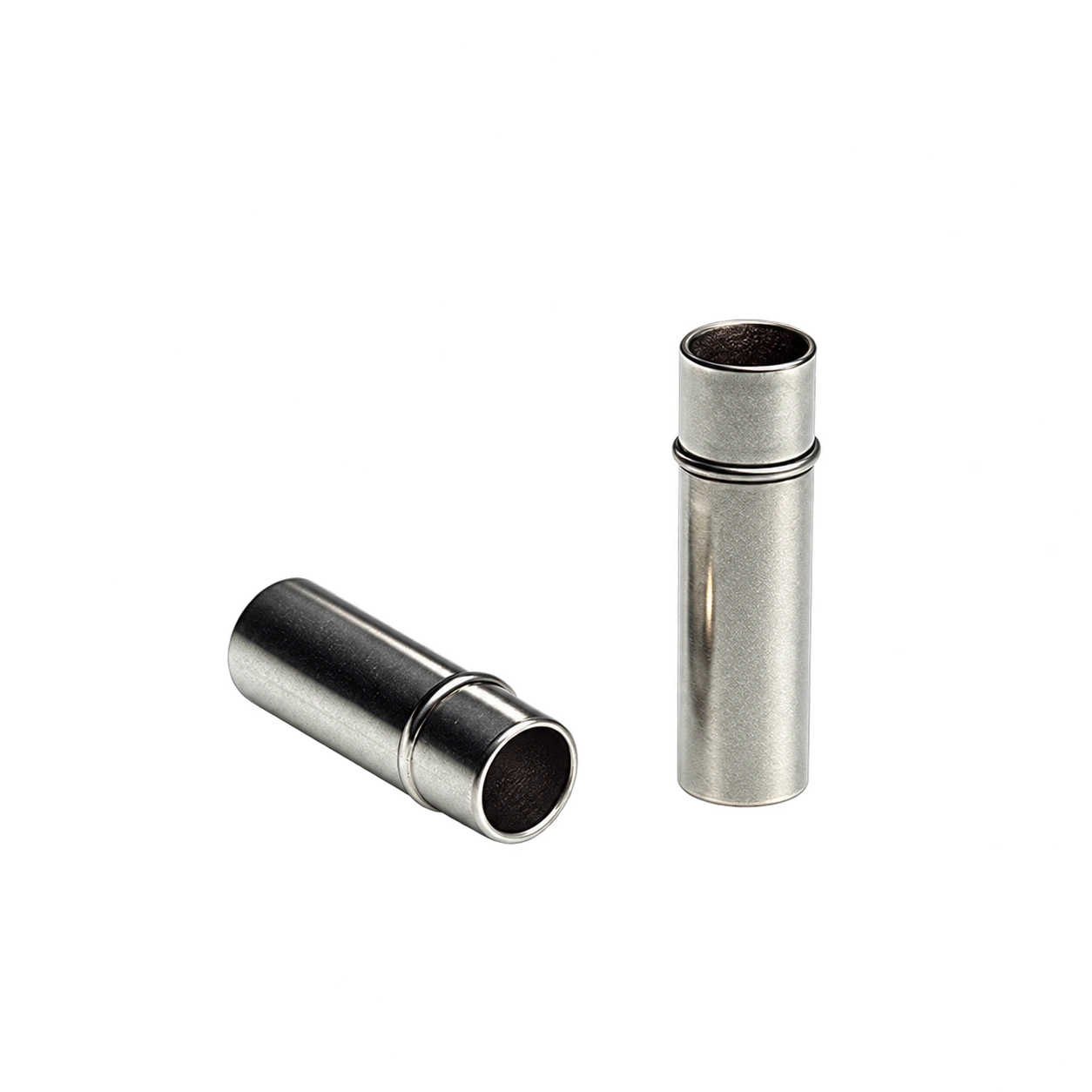

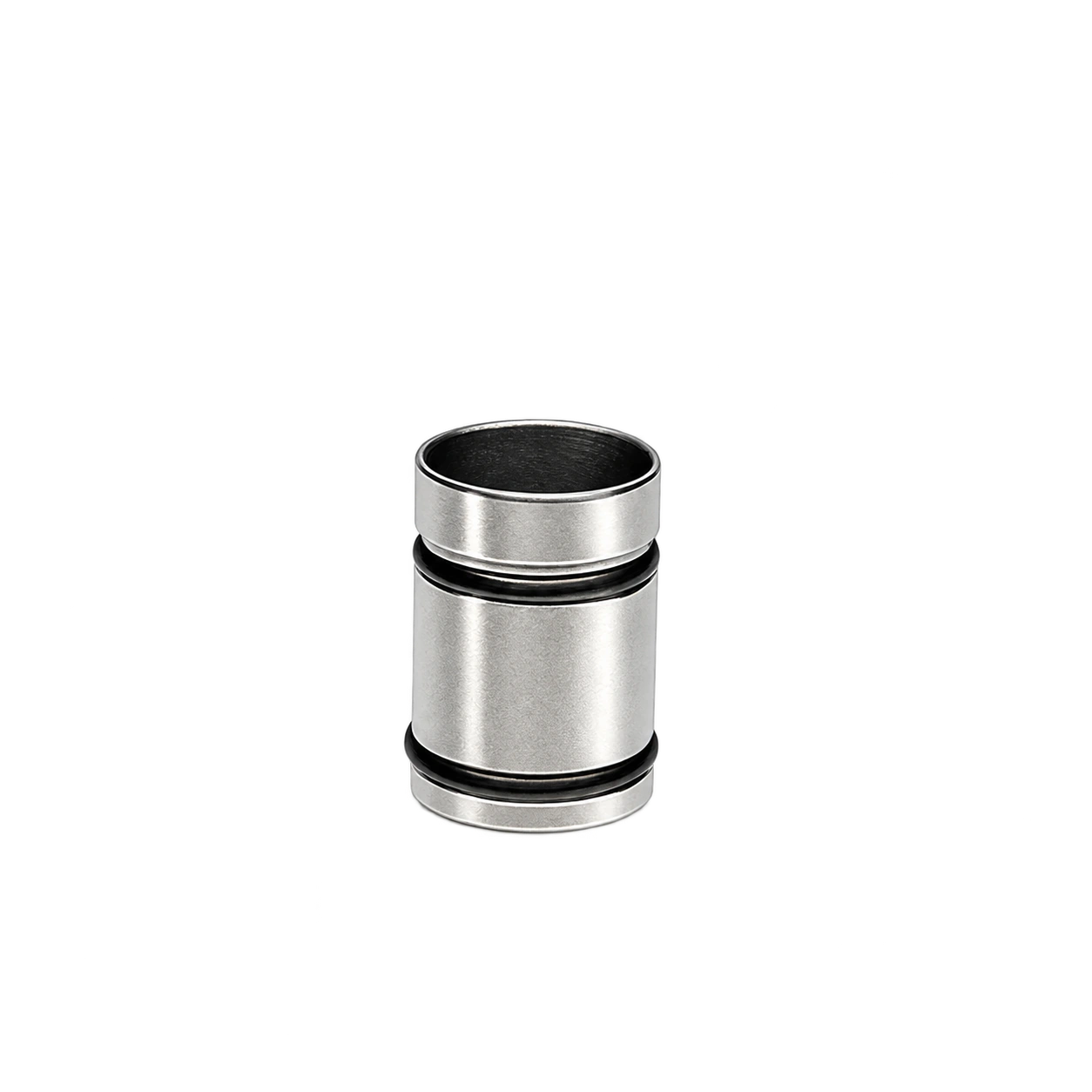

파이프.
Pipes
하단 플랜지 파이프
Flanged precision pipe
원통 외면에 볼록한 비드가 있는 형상입니다. 비드 위치와 외경, 성형부의 내부 변화를 함께 확인합니다.
Raised beads require location and local-wall control.
형태 · FORM
하단 플랜지 파이프
구성 · FEATURES
관통 내공 · 단차·비드·홈 · 끝단과 기준면
11 / APPLICATIONS
기능이 달라지면
연결 구조도 달라집니다.

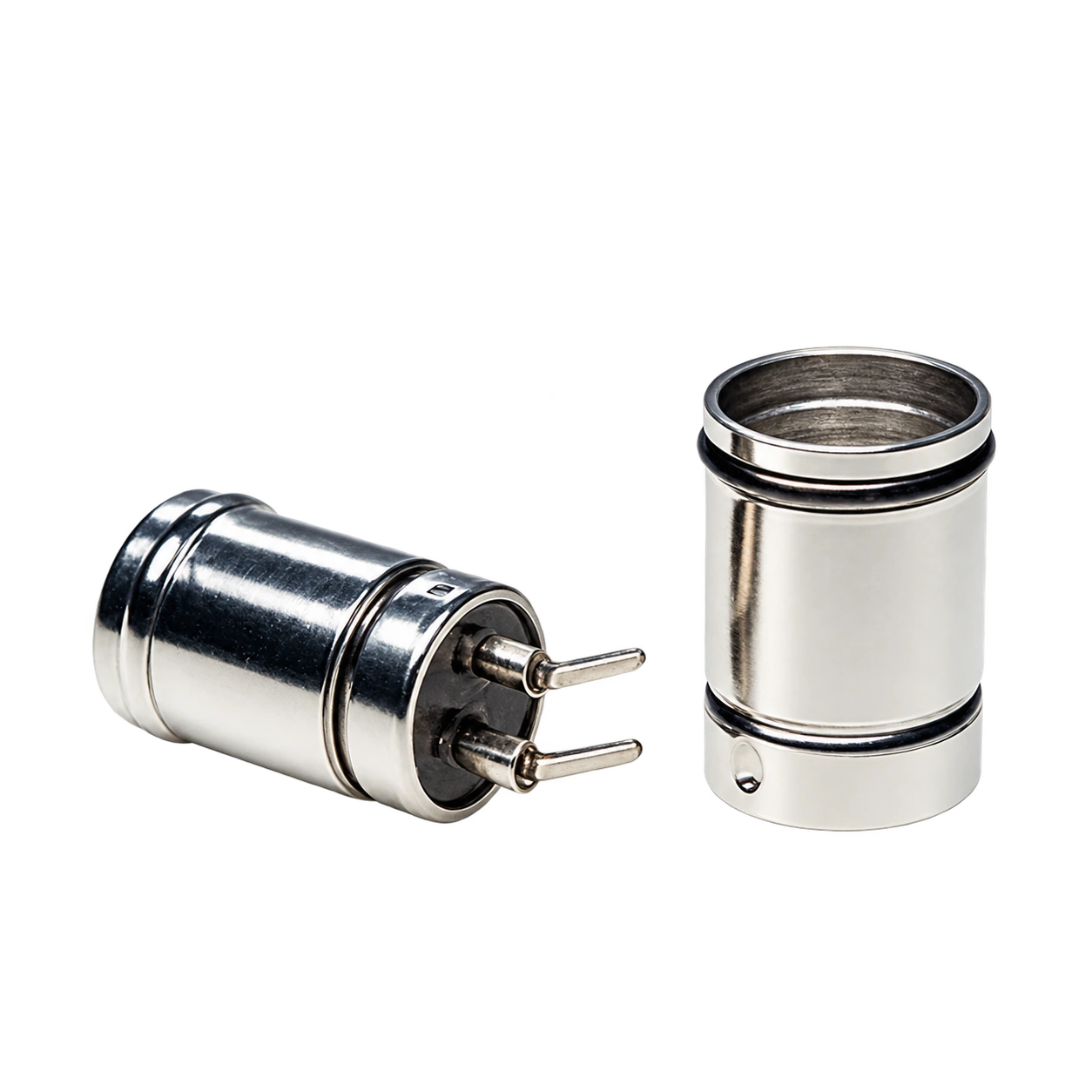

CONNECTION
기계·전자 연결
중공 몸통을 결합면으로 활용합니다. 끼워맞춤과 접속 부위의 변형을 고려합니다.
GUIDANCE
가이드와 보호
핀·배선 등의 안내 또는 보호 통로로 사용합니다. 내벽의 버와 청정도, 접촉 대상의 움직임을 확인합니다.
PASSAGE
기능성 통로
유체나 기체의 통로로 적용하려면 재질·접합·압력 및 누설 조건을 별도로 검토합니다. 외형만으로 사용 압력을 결정하지 않습니다.
12 / ENGINEERING NOTES
검토 전에
함께 확인하는 사항.
이 페이지의 파이프는 배관 규격 제품인가요?
소형 기계·전기·전자용 정밀 관형 부품을 중심으로 다룹니다. 압력 배관 적용은 해당 규격과 재질, 접합 방식 및 시험 조건을 별도 확인해야 합니다.
벽 두께는 외경에서 내경을 빼면 되나요?
동심인 이상적인 단면에서는 두 지름 차의 절반이 두께입니다. 실제 부품은 편심·타원·성형부 박육이 있을 수 있으므로 필요한 위치의 직접 두께 측정이 중요합니다.
심리스와 용접관 중 무엇이 더 좋은가요?
절대적인 우열보다 용도·성형량·내외면·검사 요구에 맞춰 선택합니다. 용접관은 용접부 위치와 상태를, 심리스관도 두께와 치수 편차를 확인해야 합니다.
확관부 외경만 맞으면 성형이 끝난 건가요?
입구 균열과 최소 벽 두께, 원형도 및 전환부 형상도 확인해야 합니다. 조립 후 통로와 연결 기능까지 검토하는 것이 필요합니다.
