RAIL & TRANSIT
차량의 보조전원과 반복 동작을 정밀 부품으로 연결합니다.

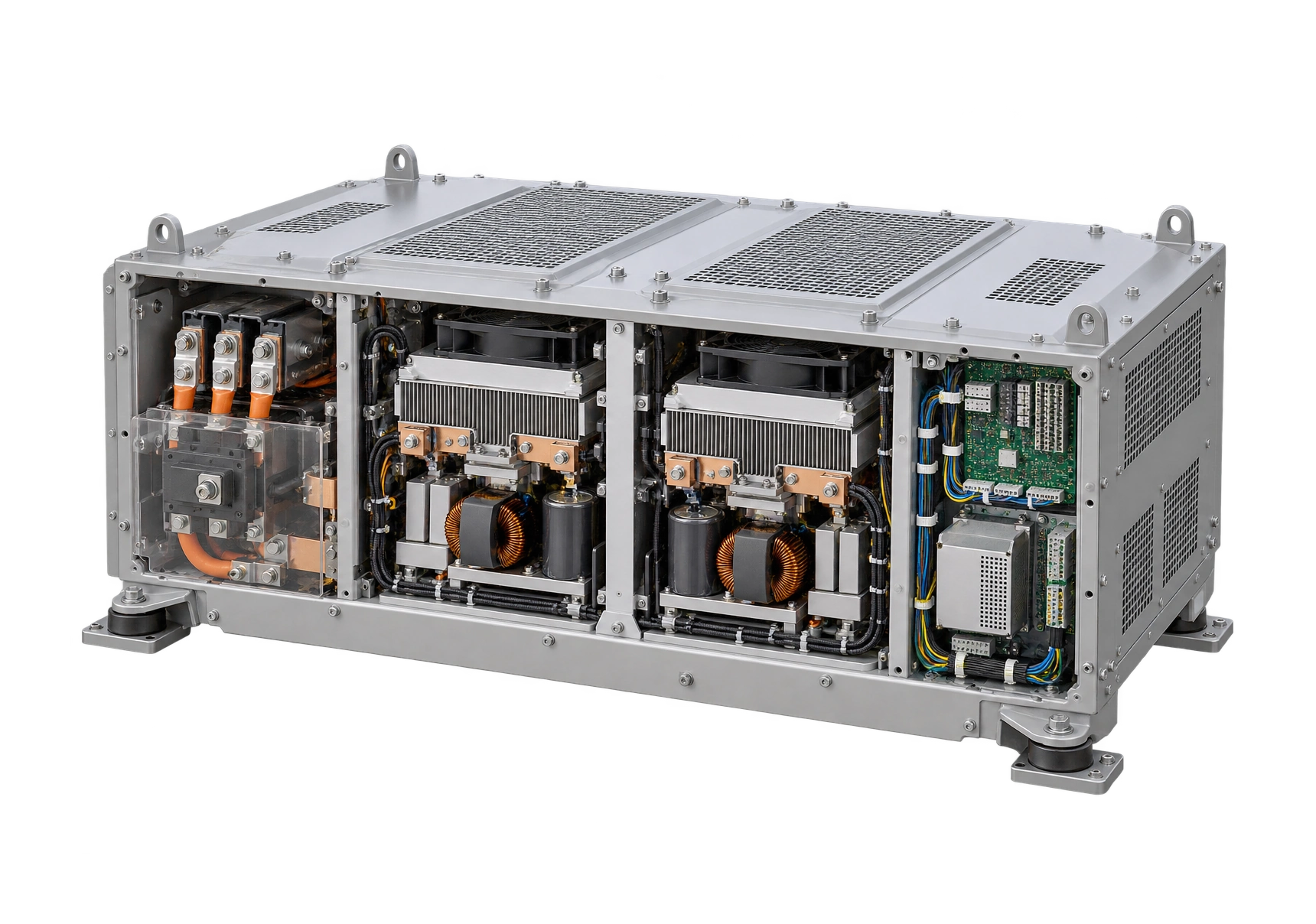

01 차량 보조전원 변환장치

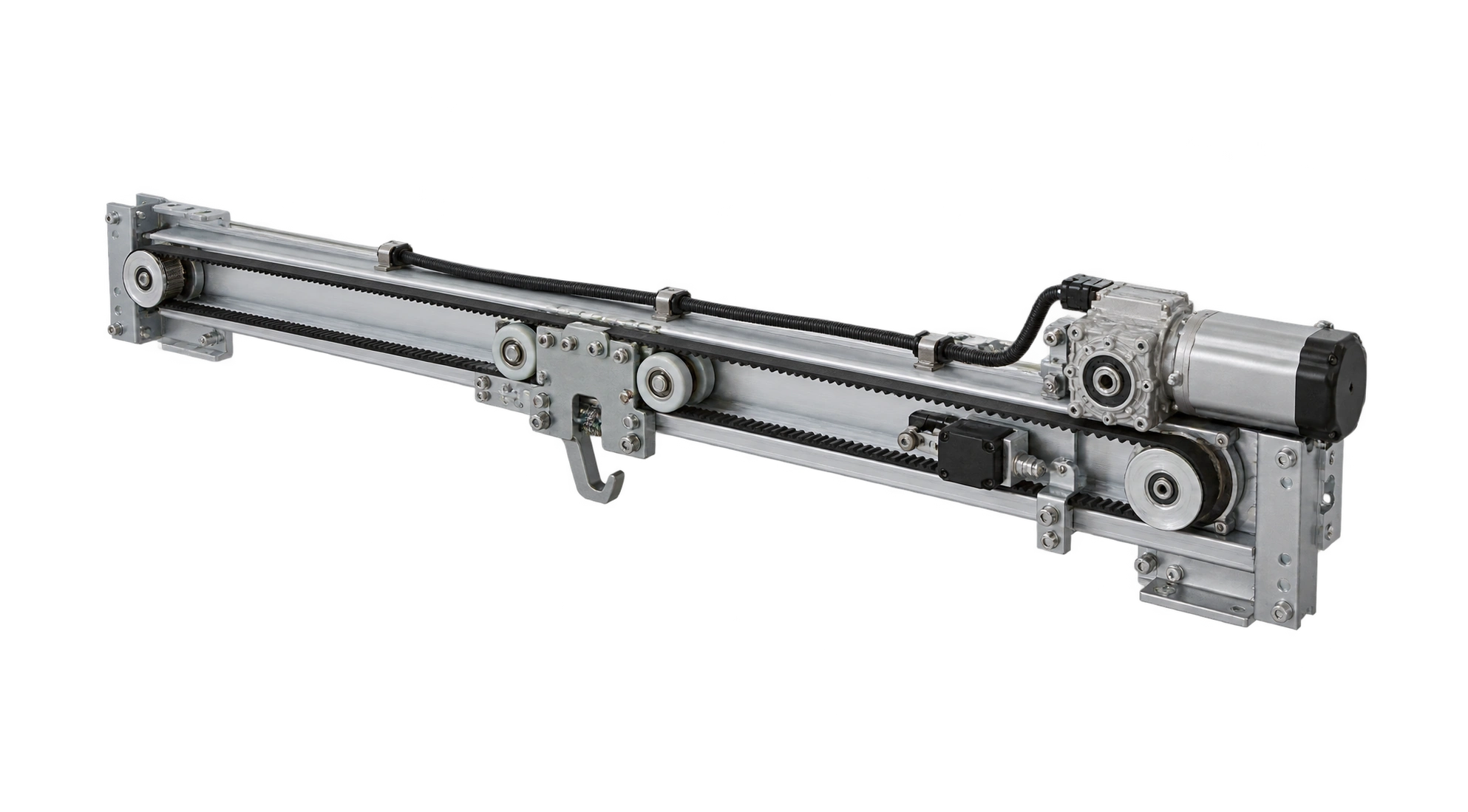

02 출입문 구동·잠금 모듈

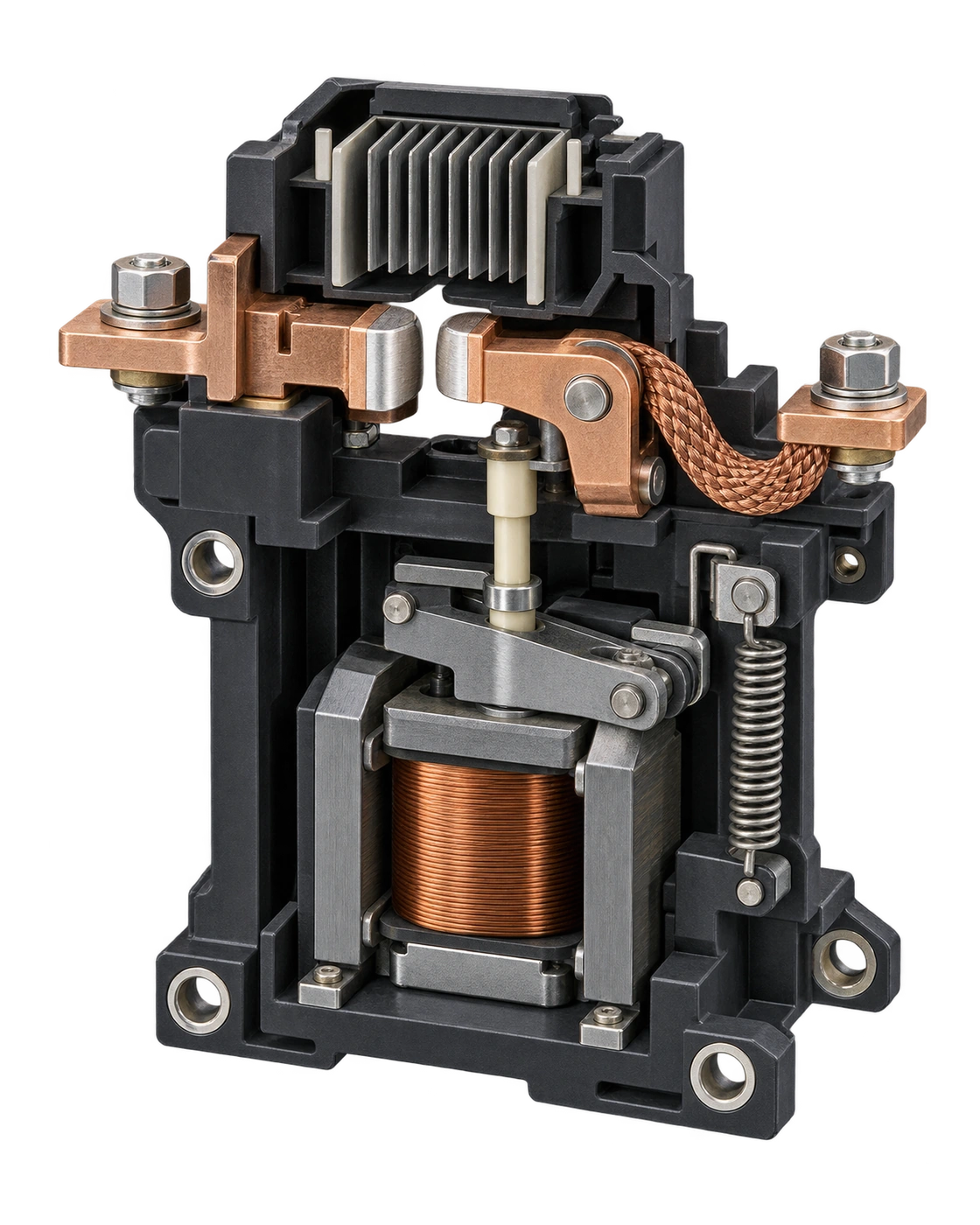

03 차량 전원 접촉기
15가지 공급품목과 장비의 연결

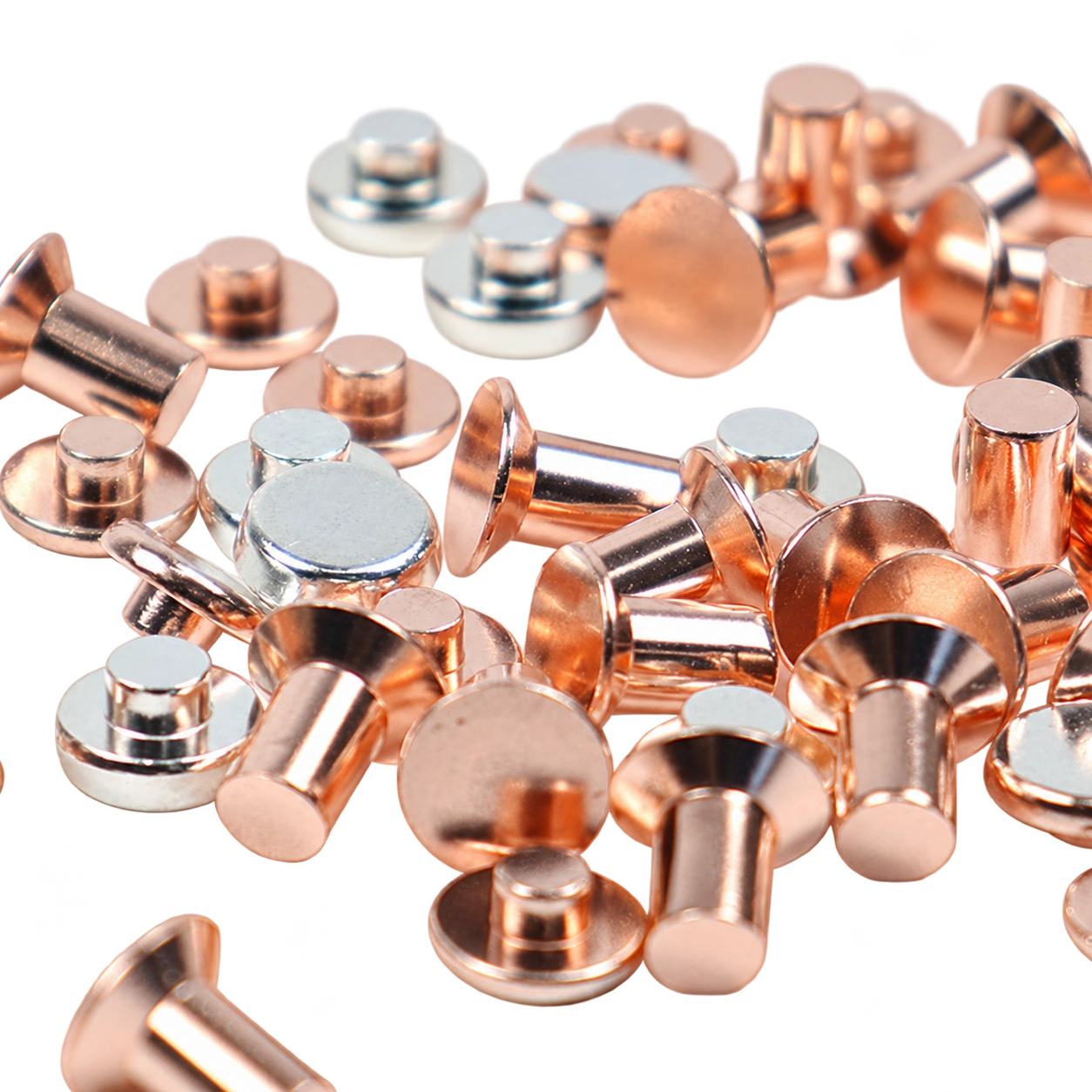

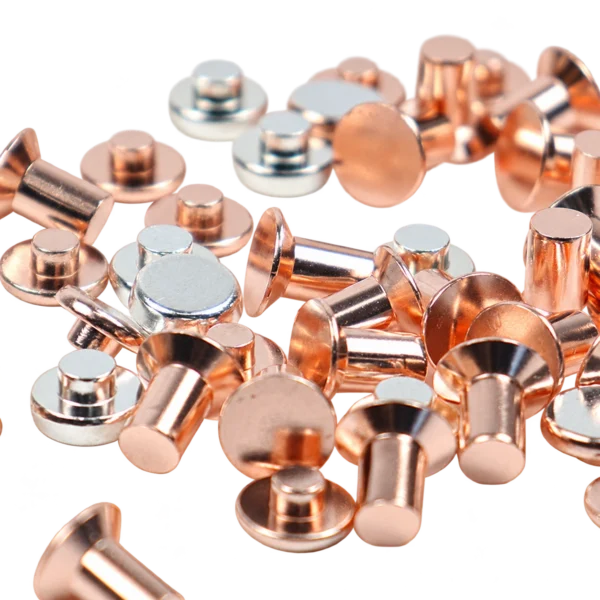

리벳형 전기접점
Rivet Contacts
원형 접촉면과 체결용 몸통을 갖춘 접점입니다. 스위칭 부품의 접촉부와 지지부를 함께 검토합니다.
적용 · APPLICATION
차량 보조전원 접촉기·제어 릴레이의 개폐부
검토 · ENGINEERING
차량 전원 변동·개폐 부하·진동 중 접촉 안정성

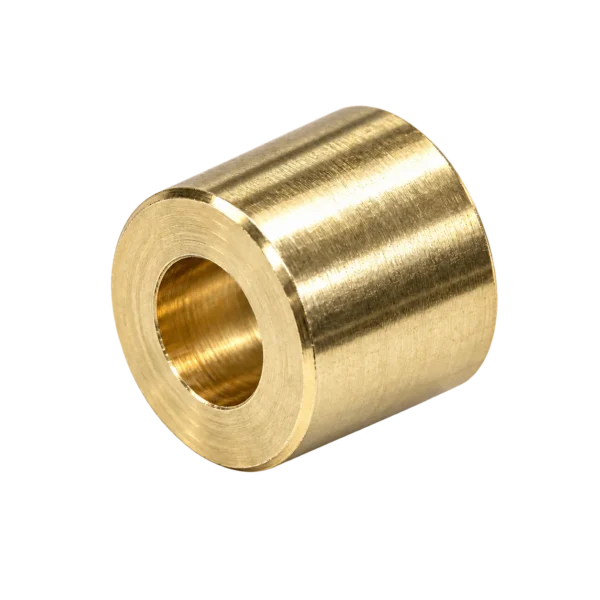

원통형 부싱
Plain cylindrical bushings
일정한 바깥지름과 중앙 관통 홀을 갖춘 원통형 부싱입니다. 상대 축과 하우징 사이의 내·외경 인터페이스를 구성합니다.
적용 · APPLICATION
출입문 링크·잠금 보조축의 원통 지지
검토 · ENGINEERING
반복 개폐 간극과 마모, 진동 환경의 고정 방식, 윤활·오염 조건을 도어 기구 기준과 함께 검토합니다.

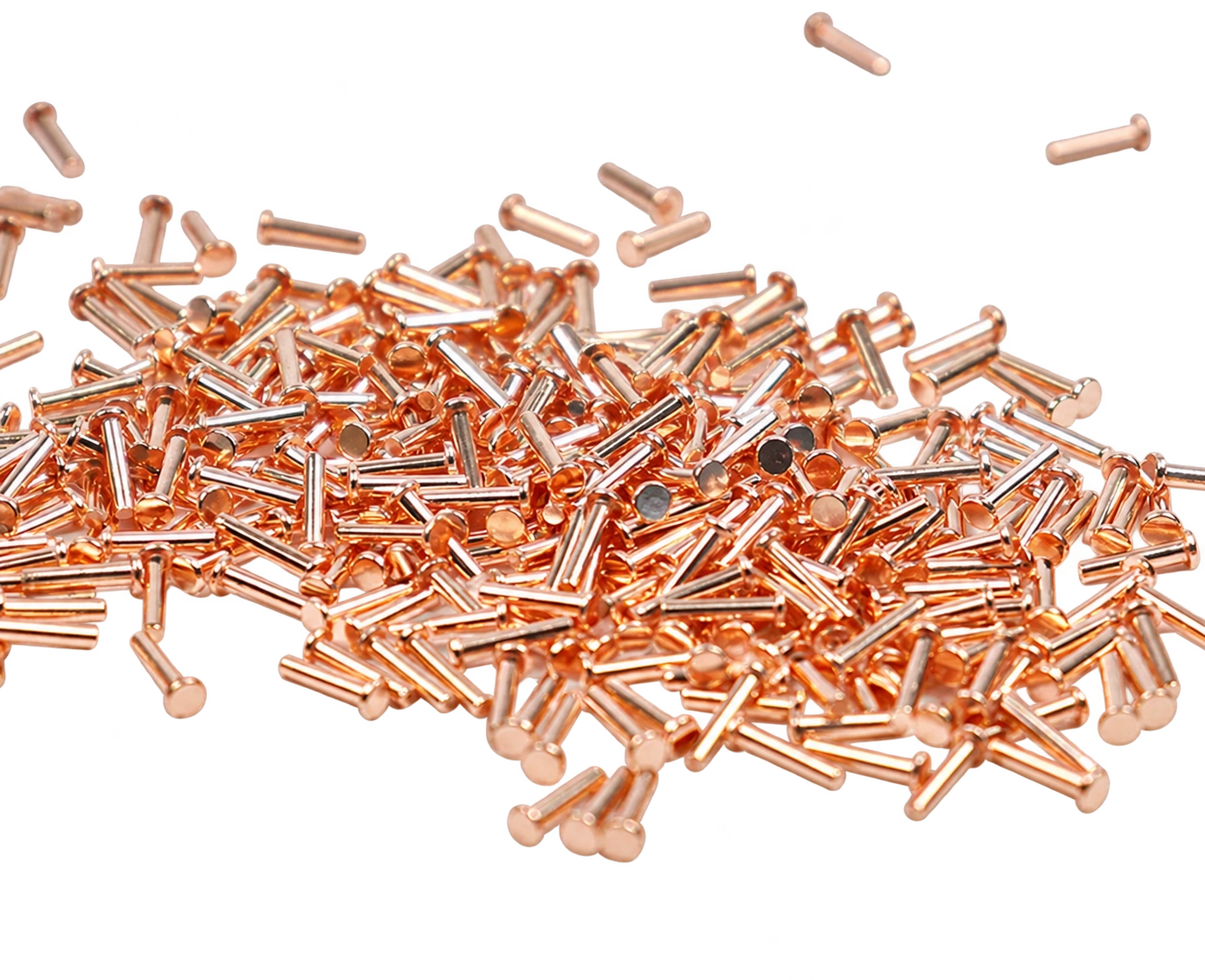

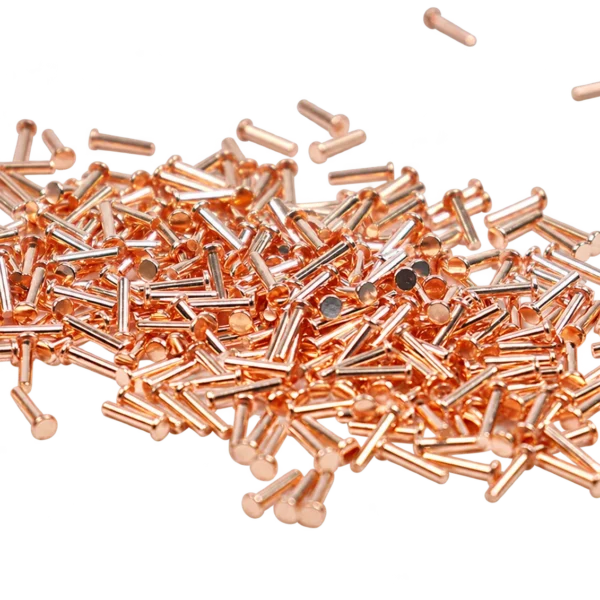

핀형 전기접점
Contact Pins
가늘고 긴 몸통을 가진 핀형 접점입니다. 삽입 길이와 축 정렬, 접촉 위치를 나누어 검토합니다.
적용 · APPLICATION
차량 상태·문 위치 검출 회로의 접속부
검토 · ENGINEERING
저전력 신호 조건·진동 중 접촉 위치·삽입 유지
블레이드 단자 핀
Blade Terminal Pins
평판 블레이드와 단차 원통 몸통이 이어진 단자 핀입니다. 접속부 방향과 몸통의 위치 결정 면을 함께 가공 검토합니다.
적용 · APPLICATION
차량 보조전원 제어 모듈의 단자 인터페이스
검토 · ENGINEERING
블레이드 방향·상대 접속부 유지력·장착면 기준

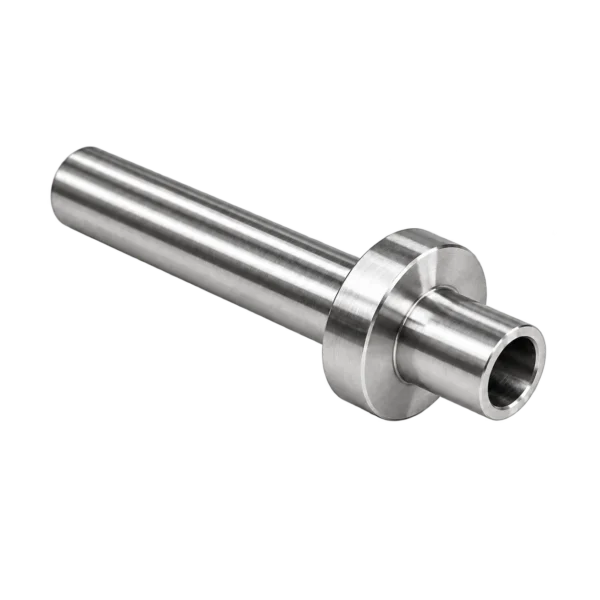

소형 중공 칼라 샤프트
Small hollow collar shafts
긴 중공 축에 얇은 원형 칼라와 짧은 끝단을 둔 소형 부품입니다. 칼라 양쪽의 지지 길이와 축 방향 위치를 구분합니다.
적용 · APPLICATION
출입문 상태 검출 보조 링크의 소형 칼라 축
검토 · ENGINEERING
칼라를 기준으로 한 링크 위치와 유격, 끝단 고정 방식, 스위치 작동점과의 관계를 확인합니다.
육각 수나사 스페이서
Hexagonal Male Spacers
육각 몸통과 수나사를 갖춘 간격 유지 부품입니다. 조립 높이와 체결 길이, 공구 접근 공간을 함께 정의합니다.
적용 · APPLICATION
차량 전자 제어장치의 기판·섀시 간격 유지
검토 · ENGINEERING
체결 높이·나사 길이·진동 하중과 절연 경계
플랜지 부싱
Flanged Bushings
중심 보어와 플랜지 지지면을 가진 원통 부품입니다. 상대 축·구멍의 맞춤과 축 방향 위치를 검토합니다.
적용 · APPLICATION
출입문 구동·잠금 기구의 회전축 지지
검토 · ENGINEERING
가동 축 맞춤·마모 여유·잠금 확인 위치

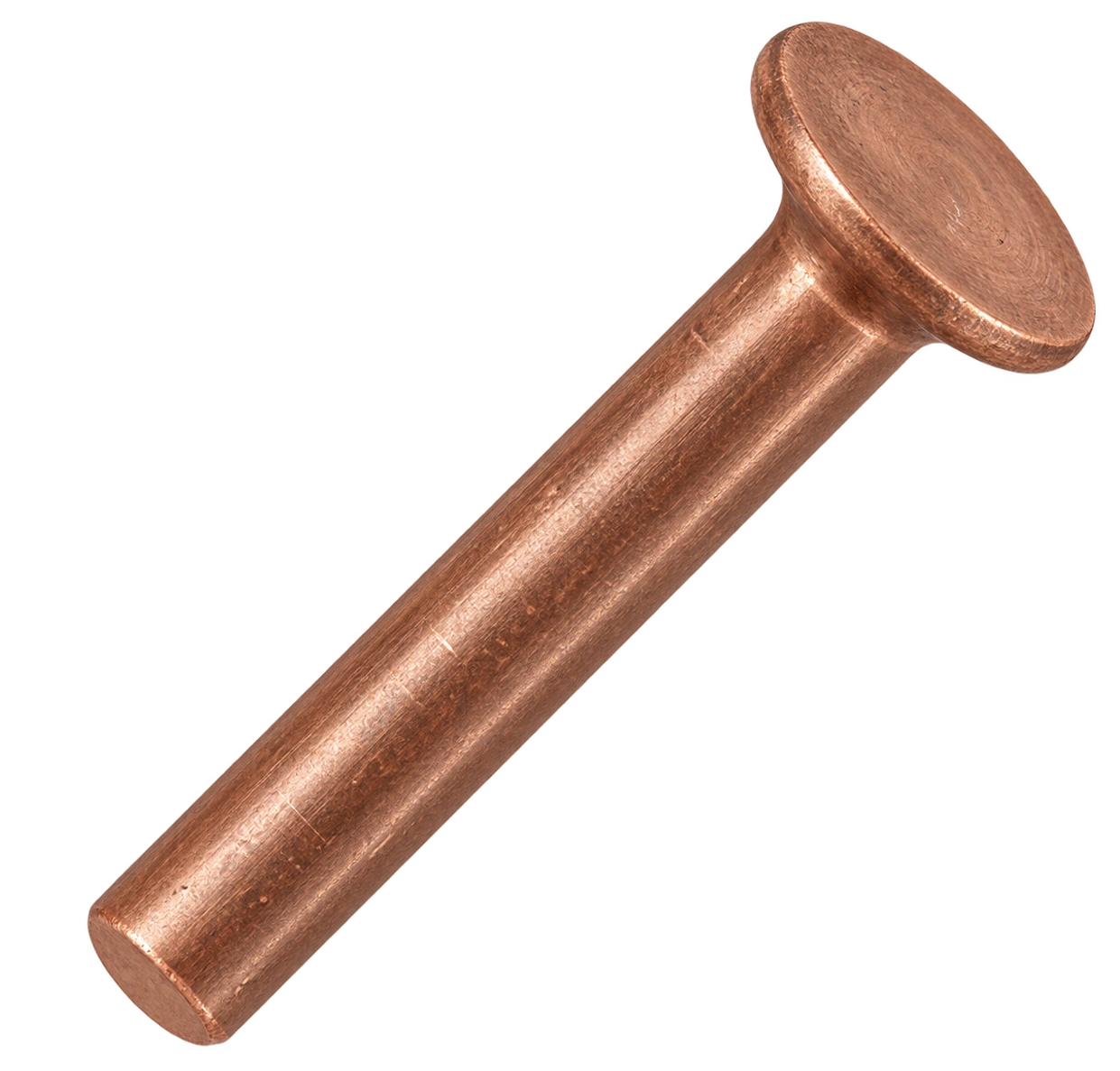

솔리드 리벳
Solid Rivets
실축 몸통의 끝단을 성형해 부재를 체결하는 리벳입니다. 판재 겹침 두께와 성형 후 지지 상태를 함께 검토합니다.
적용 · APPLICATION
차량 보조기구와 판금 브래킷의 영구 체결
검토 · ENGINEERING
차체·기구 체결 범위 구분·판 두께·성형 후 변형
중공 끝단 리벳
Tubular-End Rivets
끝단에 중공부를 갖춘 리벳입니다. 끝단 벽의 변형과 상대 부재의 지지 상태를 기준으로 체결을 검토합니다.
적용 · APPLICATION
출입문 링크·보조 접촉 기구의 회전 체결
검토 · ENGINEERING
회전 유격·끝단 성형·윤활 및 주변 간섭
단차 칼라 핀
Stepped Collar Pins
축 방향 단차와 칼라로 위치를 구분하는 핀입니다. 상대 구멍과 조립 깊이에 맞춰 지지·유지 구간을 정합니다.
적용 · APPLICATION
도어 링크·스토퍼의 위치 결정축
검토 · ENGINEERING
단차 높이·기준축·닫힘 위치 검출과의 관계
중앙 설편 타공 클립
Tongued Clips
타공 판면과 중앙 설편이 결합된 클립 형상입니다. 설편과 개구의 관계를 자유 상태에서 확인합니다.
적용 · APPLICATION
차량 제어함·문 구동부의 배선 고정 클립
검토 · ENGINEERING
진동·반복 굽힘·전선 피복에 닿는 모서리
홀·홈 가공 브래킷
Machined mounting brackets
서로 직각인 면에 홀과 홈, 단차를 갖춘 장착 부품입니다. 체결 위치와 장비의 기준면을 연결하는 형상입니다.
적용 · APPLICATION
출입문 위치 센서·보조전원 제어 모듈의 장착
검토 · ENGINEERING
센서 검출 방향과 체결 홀, 진동 풀림 관리, 정비 인출 경로와 하네스 간섭을 검토합니다.
포크 스트랩 일체형 브래킷
Cranked Brackets
긴 포크 암과 넓은 바닥, 직립 귀가 단차로 이어진 브래킷입니다. 여러 면의 체결 위치를 같은 기준에서 관리합니다.
적용 · APPLICATION
문 구동 모듈·차량 제어함 내부 부품 지지
검토 · ENGINEERING
진동 하중·기준면·정비 시 탈착 방향

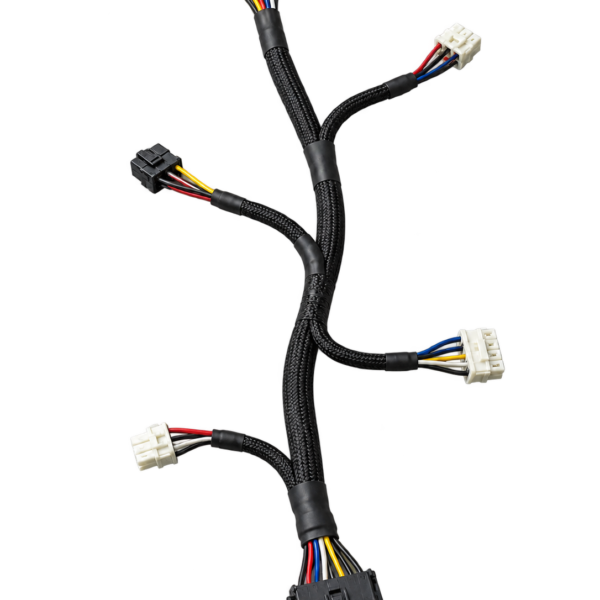

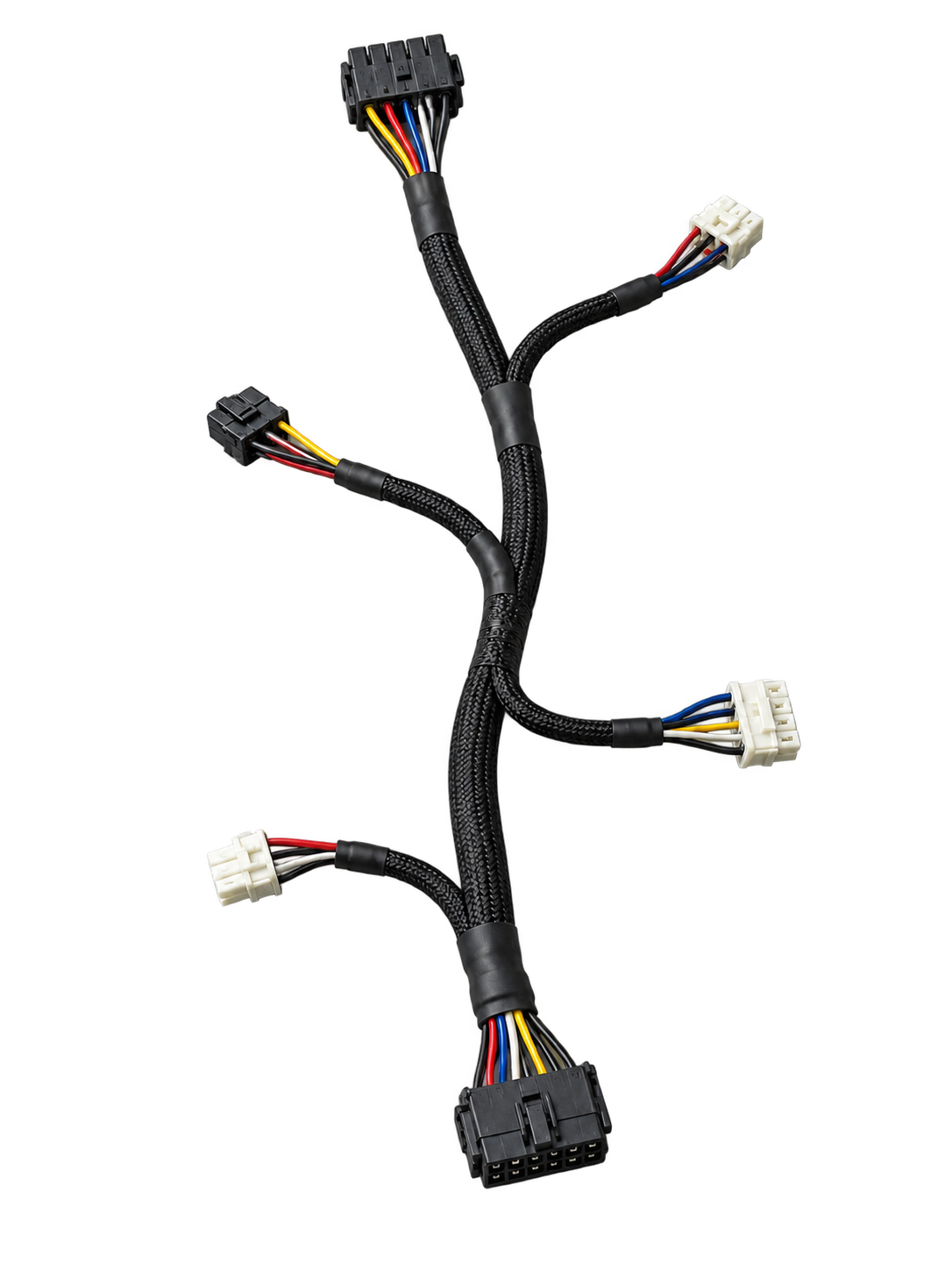

분기형 커넥터 하네스
Branched Connector Harnesses
여러 커넥터와 보호 슬리브로 구성한 분기 배선입니다. 회로도·핀맵과 장착 경로를 연결해 제작 조건을 정의합니다.
적용 · APPLICATION
문 제어·상태 감지·보조전원 신호 하네스
검토 · ENGINEERING
가동부 서비스 루프·핀맵·전선 재료 요구·고정 간격
링 터미널 보호 슬리브 하네스
Ring-Terminal Harnesses
링 터미널과 다극 커넥터, 편조 보호 슬리브를 결합한 배선 어셈블리입니다. 체결부와 배선 보호 조건을 함께 검토합니다.
적용 · APPLICATION
차량 제어전원·섀시 체결형 내부 하네스
검토 · ENGINEERING
단자와 전선 조합·진동 체결·보호 슬리브·정비 식별
장비별 부품 적용 매트릭스
보조전원 입력·개폐
단자 인터페이스
보조 상태 접점
접촉기 브래킷
제어 하네스
진동 고정
접점 발열
출입문 구동·잠금
모터 제어 단자
센서 접속 핀
리벳·성형 클립
가동부 하네스
반복 작동 유격
굽힘·마찰 경로
차량 제어·계측함
보조전원 단자
릴레이 접점
판금 지지부
분기 신호 하네스
배선 식별
기구·전기 구획
차량 전원 접촉기
주단자
보조 접촉부
접합·체결 부품
코일 하네스
개폐 조건과 접촉력
주·보조 접점 관계
공조·보조 모터 제어
보조 단자
상태 검출 접속부
배선 클립
모터·센서 하네스
케이블 고정
정비 접근성
전력을 연결하는 접점과 움직임을 확인하는 기구
POWER.
MOTION.
FEEDBACK.
반복되는 운행에서 부품의 역할과 장착 위치를 명확히 합니다.
진동 환경
반복 동작
기계 위치
가동 배선
정비 구조
보조전원 모듈과 출입문 모듈의 서로 다른 과제
AUXILIARY POWER MODULE
차량 보조전원
입력 개폐
함체 인터페이스
정비 배선
DOOR DRIVE & POSITION
출입문 구동·상태 확인
기구 기준
상태 구분
가동 배선
운행과 정비를 고려한 여섯 부품 접속 영역
POSITION.
CONTACT.
STATUS.

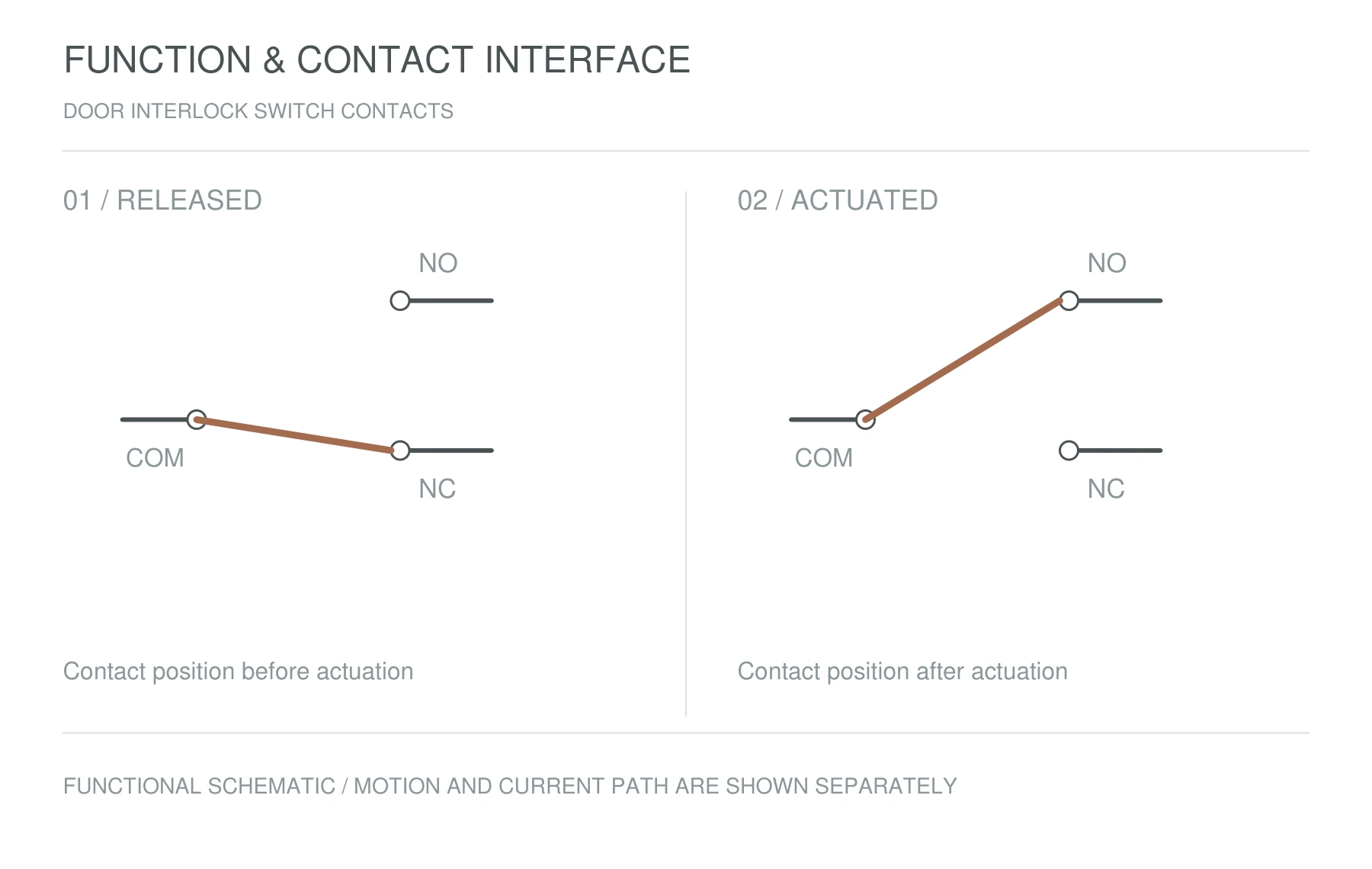

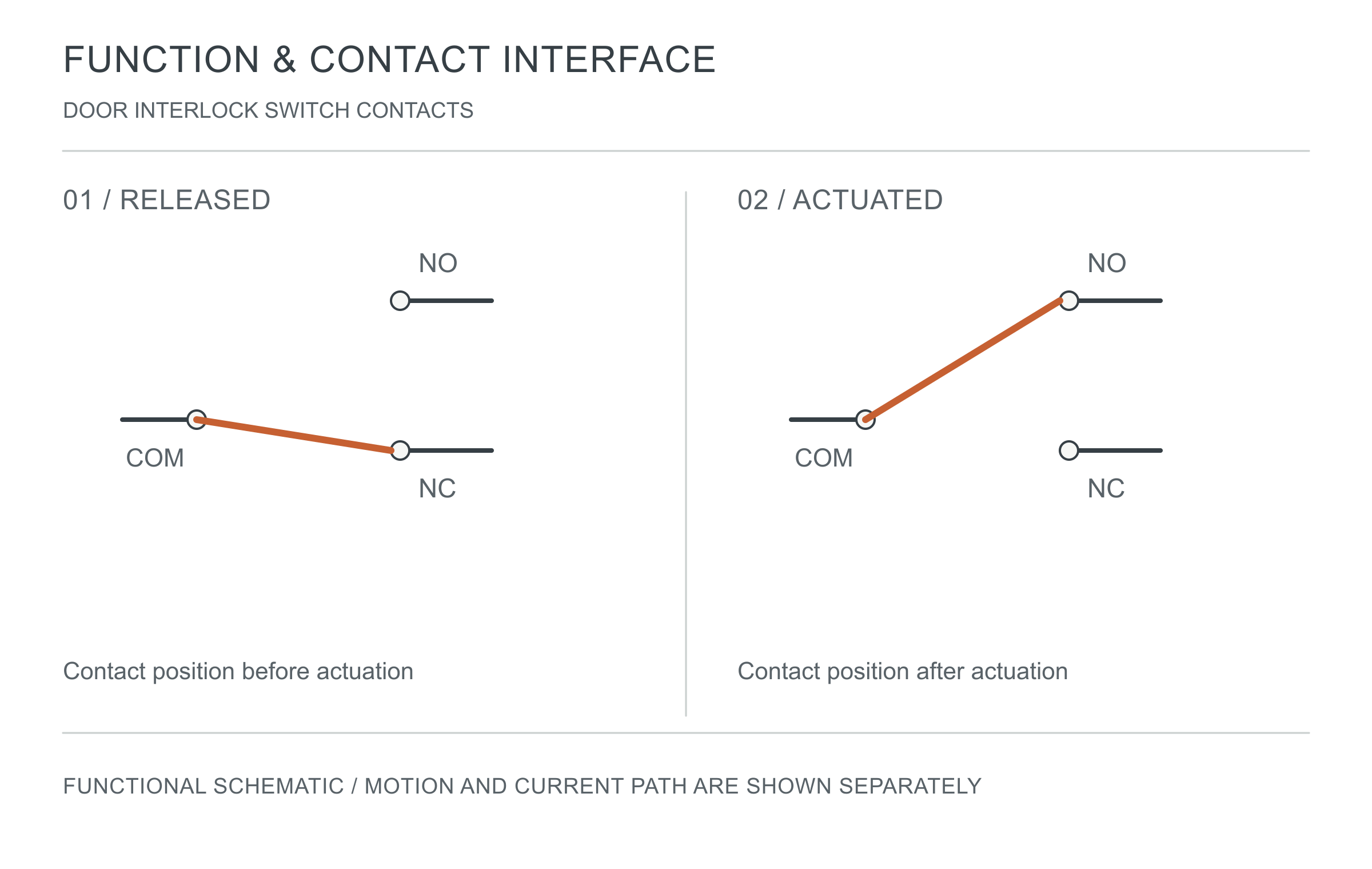

기계적 잠금과 전기적 상태 확인이 만나는 지점
사용 위치와 재료 조건
반복 운행과 정비
도면과 회로의 일치
