BATTERY STORAGE
셀의 작은 신호와 랙의 큰 전력을 구분해 연결합니다.

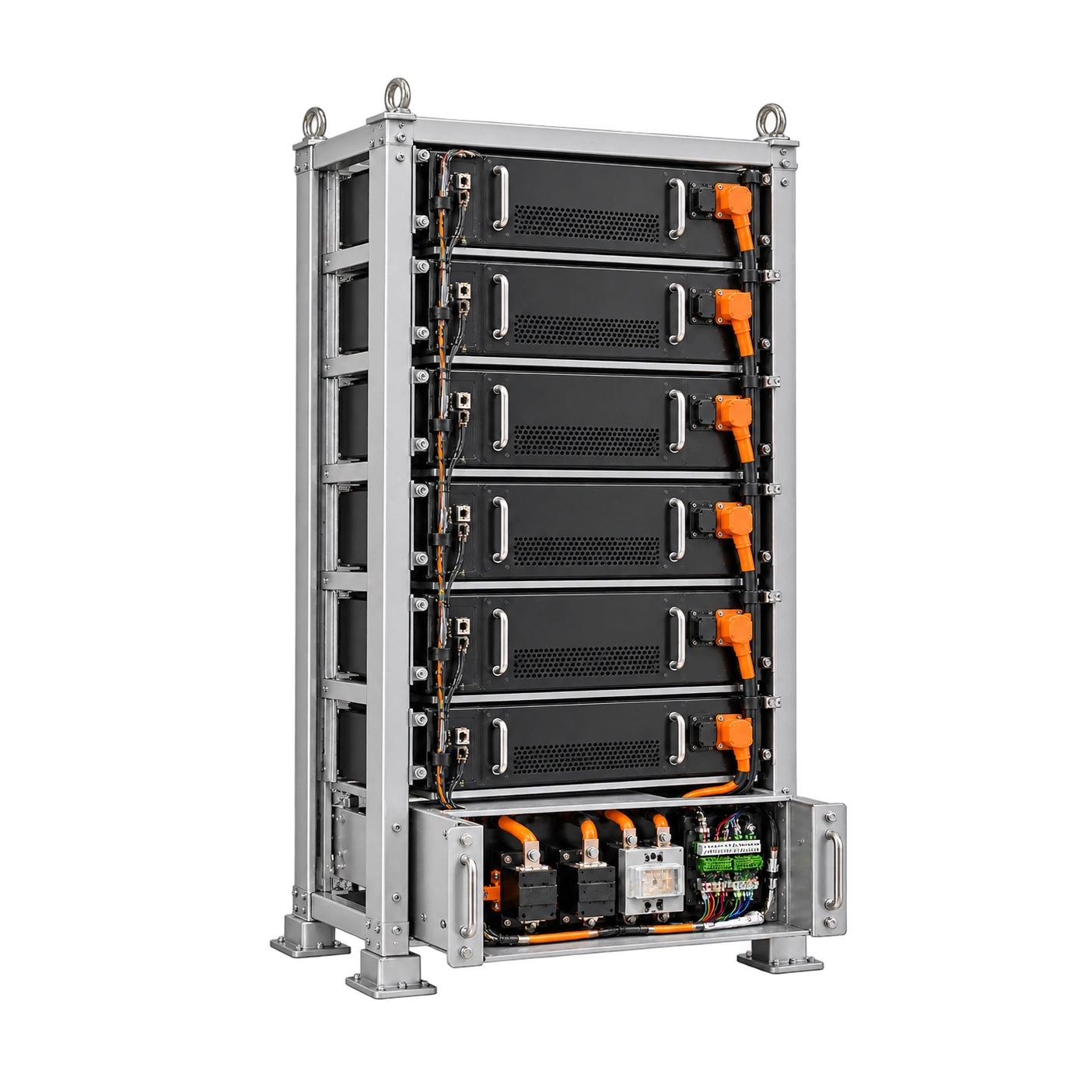

01 배터리 모듈·랙

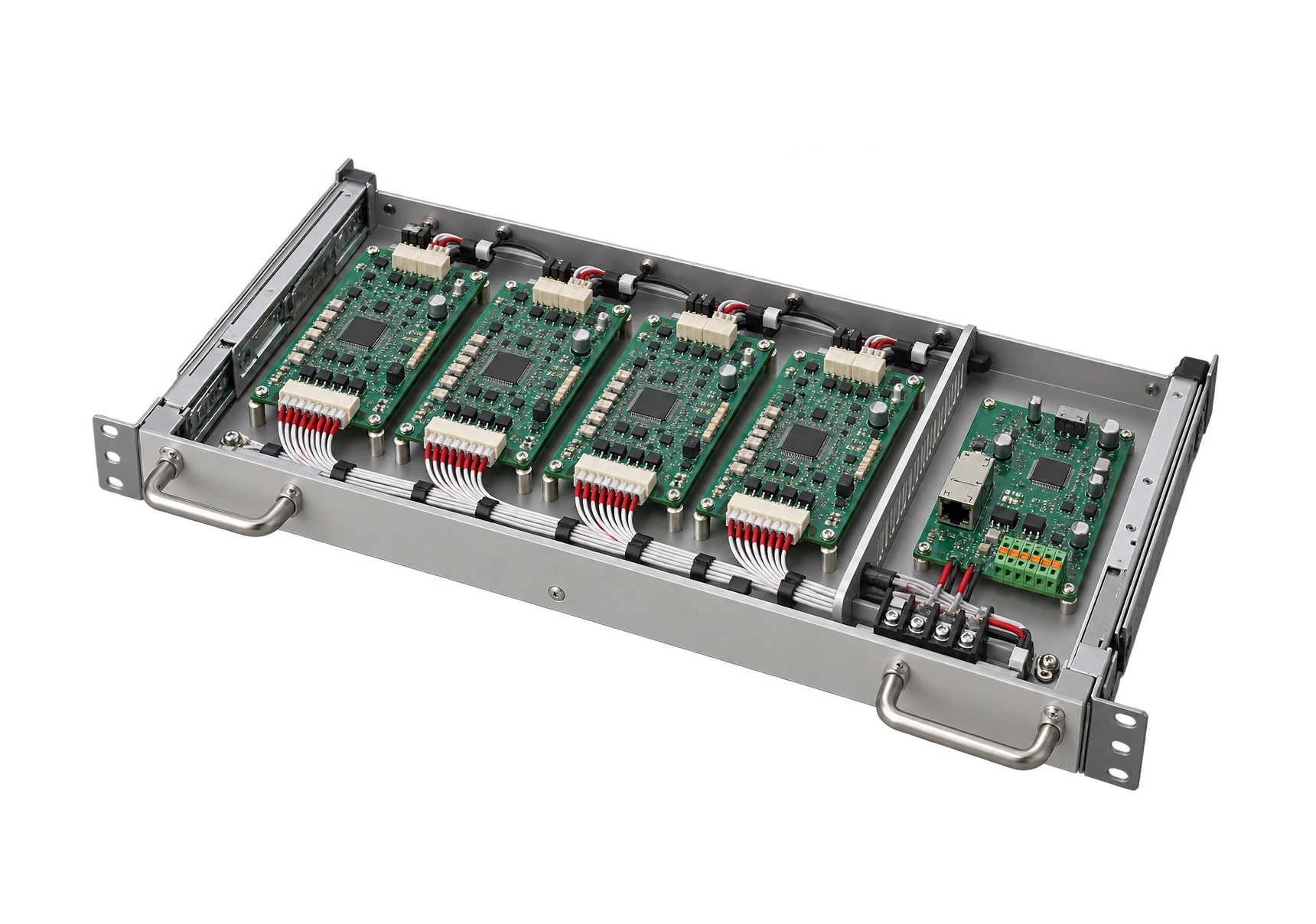

02 배터리 관리·감지 장치
03 전력변환·연계 장치
15가지 공급품목과 장비의 연결
리벳형 전기접점
Rivet Contacts
원형 접촉면과 체결용 몸통을 갖춘 접점입니다. 스위칭 부품의 접촉부와 지지부를 함께 검토합니다.
적용 · APPLICATION

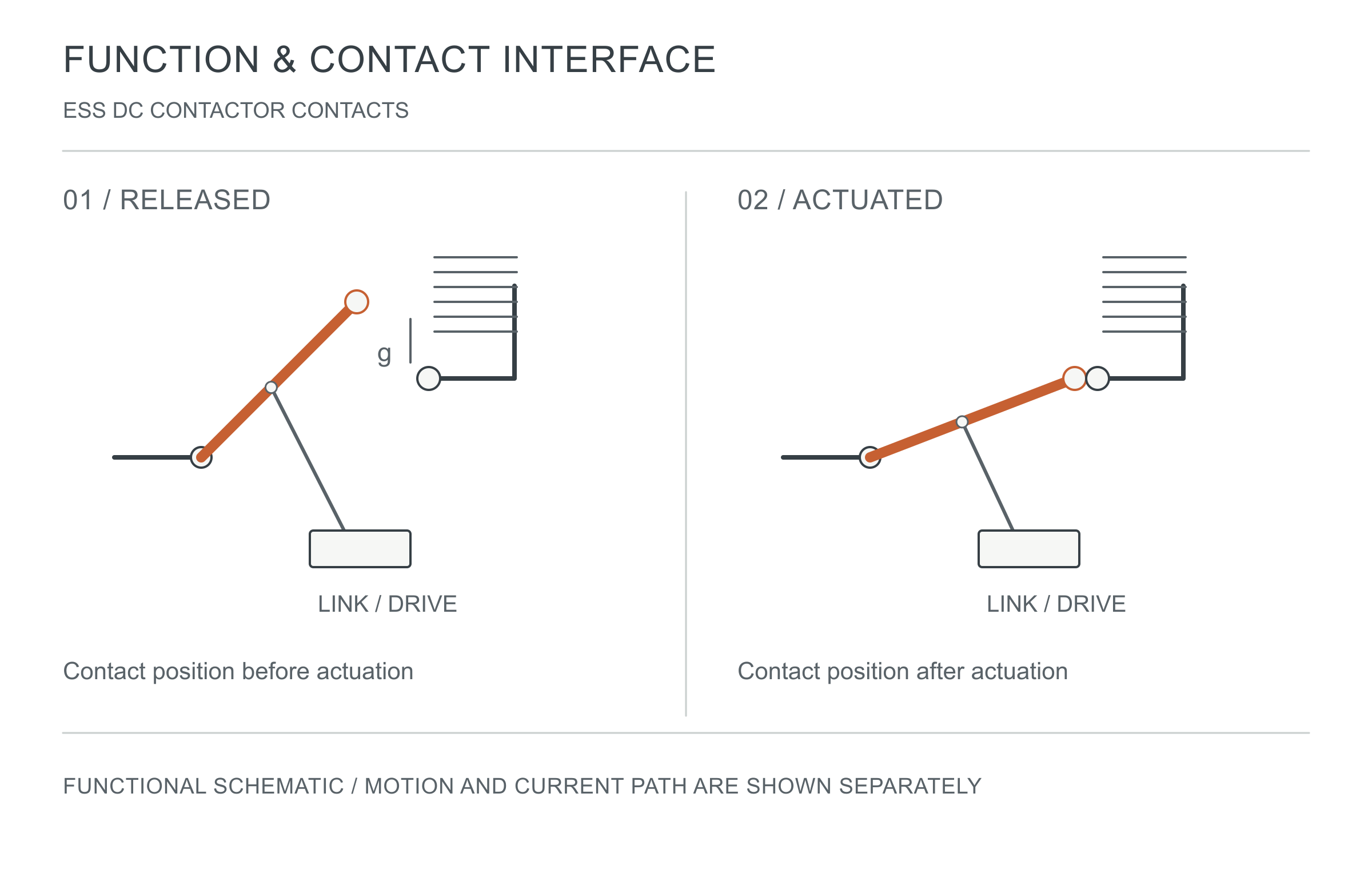

배터리 랙 주접촉기와 프리차지 릴레이의 개폐부
검토 · ENGINEERING
주회로와 프리차지 회로의 부하 차이·투입 시 전압차
원형 디스크 접점
Contact Discs
원형 디스크 형태의 접점 소재입니다. 상대 지지부와의 접합 면적 및 실제 접촉 위치를 기준으로 구성합니다.
적용 · APPLICATION

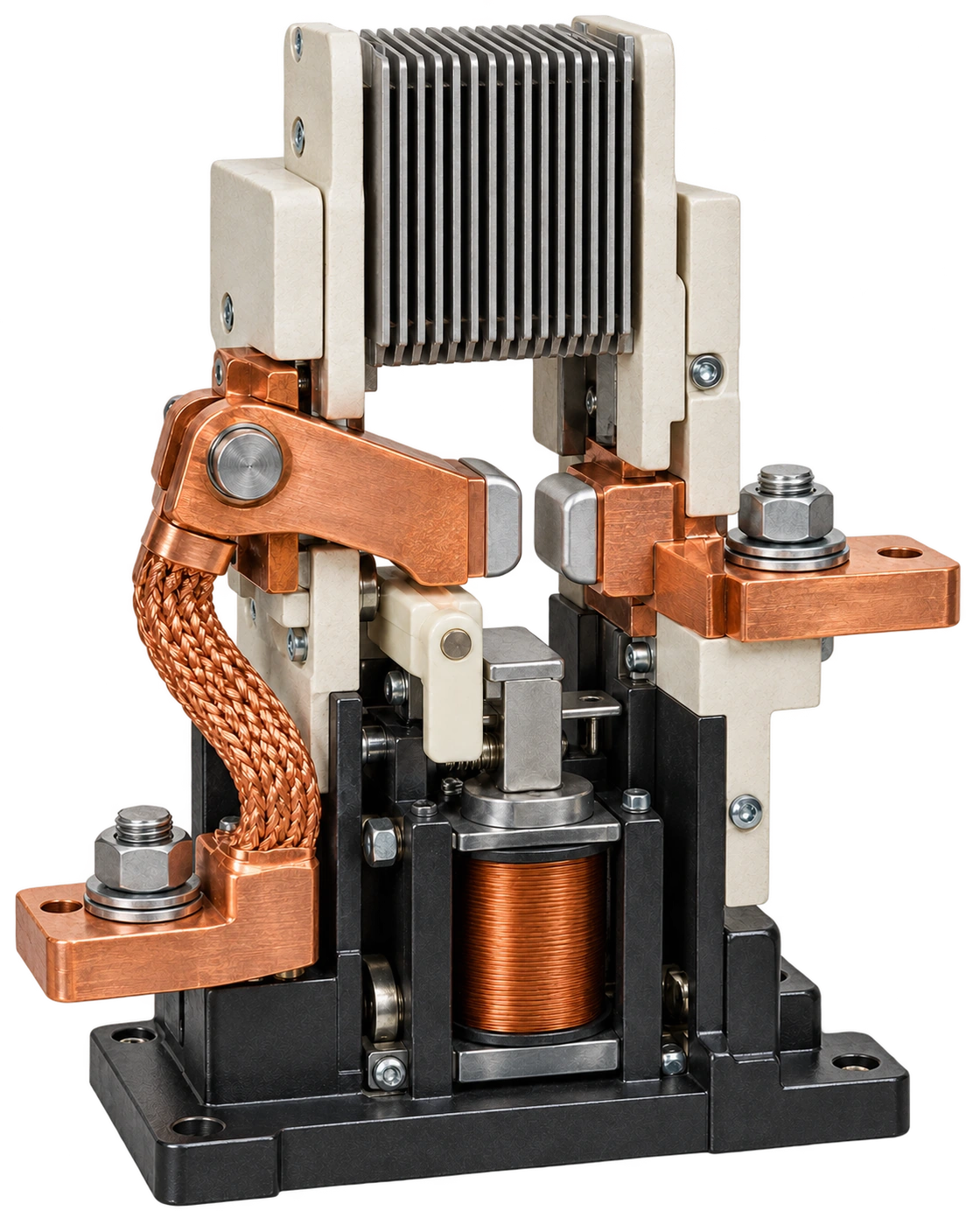

랙 단위 DC 접촉기의 고정·가동 접촉면
검토 · ENGINEERING
충전·방전 전류 방향·접합 영역·접촉 저항과 열
핀형 전기접점
Contact Pins
가늘고 긴 몸통을 가진 핀형 접점입니다. 삽입 길이와 축 정렬, 접촉 위치를 나누어 검토합니다.
적용 · APPLICATION
BMS 보조 회로의 신호 접속 및 상태 검출부
검토 · ENGINEERING
셀 감지 회로와 전력 회로 구분·핀 배열·삽입 안정성
블레이드 단자 핀
Blade Terminal Pins
평판 블레이드와 단차 원통 몸통이 이어진 단자 핀입니다. 접속부 방향과 몸통의 위치 결정 면을 함께 가공 검토합니다.
적용 · APPLICATION
배터리 제어 장치의 보조전원 단자 인터페이스
검토 · ENGINEERING
단자 방향·상대 커넥터 접촉 길이·절연 구획
홀 가공 단자 핀
Pierced Terminal Pins
체결 홀이 있는 평판부와 단차 원통 몸통으로 구성됩니다. 홀 중심과 몸통 축의 관계가 조립 기준이 됩니다.
적용 · APPLICATION
랙 제어 모듈의 체결형 단자 접속부
검토 · ENGINEERING
홀 위치·전선 인출 방향·풀림과 외력 전달
육각 수나사 스페이서
Hexagonal Male Spacers
육각 몸통과 수나사를 갖춘 간격 유지 부품입니다. 조립 높이와 체결 길이, 공구 접근 공간을 함께 정의합니다.
적용 · APPLICATION
BMS 기판·랙 모니터의 금속 장착 간격 유지
검토 · ENGINEERING
기판 절연 경계·도전성 지지 위치·높이 누적 공차
소형 육각 스탠드오프
Miniature hexagonal standoff
작은 육각 몸통과 짧은 수나사로 구성된 스탠드오프입니다. 제한된 장착 공간에서 지지 높이와 체결 위치를 구체화합니다.
적용 · APPLICATION
셀 감지·밸런싱 보드와 랙 제어기 보조 기판의 지지
검토 · ENGINEERING
기판 높이와 절연 구조, 전위가 다른 회로와의 이격, 나사 끝의 주변 부품 간섭을 검토합니다.
솔리드 리벳
Solid Rivets
실축 몸통의 끝단을 성형해 부재를 체결하는 리벳입니다. 판재 겹침 두께와 성형 후 지지 상태를 함께 검토합니다.
적용 · APPLICATION
배터리 랙 보조 브래킷·배선 지지 구조 체결
검토 · ENGINEERING
모듈 구조체와 셀 외장 구분·성형 공구 접근·절연 손상
소형 나사 슬리브
Miniature threaded sleeve
짧은 원통 몸통과 플랜지, 중앙 암나사로 구성된 소형 슬리브입니다. 장착면의 받침과 나사 연결을 함께 구성합니다.
적용 · APPLICATION
BMS 외함과 교환형 제어 모듈의 소형 나사 지지
검토 · ENGINEERING
모재 두께와 슬리브 고정 방식, 반복 분해 시 회전·이탈, 체결력과 보드 변형을 확인합니다.
단차 칼라 핀
Stepped Collar Pins
축 방향 단차와 칼라로 위치를 구분하는 핀입니다. 상대 구멍과 조립 깊이에 맞춰 지지·유지 구간을 정합니다.
적용 · APPLICATION
인출 모듈의 위치 결정·스토퍼 기구
검토 · ENGINEERING
기준면·단차 높이·접속 단자의 하중 분담
중앙 설편 타공 클립
Tongued Clips
타공 판면과 중앙 설편이 결합된 클립 형상입니다. 설편과 개구의 관계를 자유 상태에서 확인합니다.
적용 · APPLICATION
셀 감지·통신 배선의 위치 유지용 클립
검토 · ENGINEERING
전선 피복 압박·배선 마찰·열팽창 여유
홀·홈 가공 브래킷
Machined mounting brackets
서로 직각인 면에 홀과 홈, 단차를 갖춘 장착 부품입니다. 체결 위치와 장비의 기준면을 연결하는 형상입니다.
적용 · APPLICATION
배터리 랙의 센서·보조 전원 모듈과 하네스 지지점
검토 · ENGINEERING
랙 인출 경로, 커넥터 접근 공간, 케이블 보호와 도전성 외함의 접지 설계 관계를 검토합니다.
포크 스트랩 일체형 브래킷
Cranked Brackets
긴 포크 암과 넓은 바닥, 직립 귀가 단차로 이어진 브래킷입니다. 여러 면의 체결 위치를 같은 기준에서 관리합니다.
적용 · APPLICATION
랙 모니터·보조전원 모듈의 고정 브래킷
검토 · ENGINEERING
서비스 인출 공간·진동 하중·케이블 고정점
분기형 커넥터 하네스
Branched Connector Harnesses
여러 커넥터와 보호 슬리브로 구성한 분기 배선입니다. 회로도·핀맵과 장착 경로를 연결해 제작 조건을 정의합니다.
적용 · APPLICATION
셀 감지·온도 검출·절연형 통신 회로와 연결되는 분기 하네스
검토 · ENGINEERING
셀 순서와 핀맵·오삽입 방지·전력선과 경로 분리
링 터미널 보호 슬리브 하네스
Ring-Terminal Harnesses
링 터미널과 다극 커넥터, 편조 보호 슬리브를 결합한 배선 어셈블리입니다. 체결부와 배선 보호 조건을 함께 검토합니다.
적용 · APPLICATION
배터리 랙 제어전원 및 섀시 체결형 배선
검토 · ENGINEERING
전선-단자 승인 조합·압착·인장 완화·체결 표면
장비별 부품 적용 매트릭스
셀·모듈 감지
온도 센서 접속부
저전력 보조 단자
배선 클립
셀 감지 하네스
기준 전위 구분
절연·피복 보호
랙 전력 개폐
주단자 인터페이스
보조 접촉 상태 신호
기구 핀·부싱
코일·상태 하네스
개폐 부하·전압차
주전력과 제어 분리
랙 모니터·제어
보조전원 단자
통신 커넥터 접속부
보호 커버 체결부
분기 통신 하네스
배선 노이즈 경로
정비 후 회로 식별
전력변환 장치
제어 핀
연계 개폐 접점
절곡 러그
전원·계측 배선
장착 기준
연결부 온도
랙 기구·보조설비
보조전원 단자
상태 센서 접속부
모듈 고정 브래킷
팬·온도 하네스
가동·고정 배선 구분
하중과 절연 경계
셀, 모듈, 랙을 잇는 서로 다른 인터페이스
SENSE.
CONNECT.
ISOLATE.
정밀한 감지 배선과 DC 전력 개폐는
별도의 설계 조건이 필요합니다.
셀 순서
DC 개폐
절연 경계
교체 경로
열과 외력
감지 중심의 모듈과 개폐 중심의 랙
CELL & MODULE MONITORING
셀·모듈 감지
배선 순서
감지선 보호
기판 장착
RACK DC SWITCHING
랙 DC 개폐
전력 경로
투입 조건
상태 확인
모듈화된 저장장치를 연결하는 여섯 부품 영역
CELL DATA.
RACK STATE.
측정 정보와 전력 연결 상태를 함께 읽는 구조
셀 구성과 핀맵
교체 가능한 랙 구조
검사 항목의 연결
