ID SOLUTECH / INDUSTRY APPLICATION
AC EVSE / DC CHARGING / LOCK & SENSE

EV CHARGING

POWER PATHS & CONTROL INTERFACES

전력 전달부터 충전 상태 확인까지, 접속 구조를 완성합니다.

AC 충전기는 차량으로 전달할 전력을 제어하고, DC 충전기는 내부 변환 모듈을 거쳐 배터리에 맞는 출력을 공급합니다. 아이디솔루텍의 접점·단자·정밀 기구·하네스를 충전기의 전력 경로와 제어 경로에 맞춰 검토합니다.

01 AC 충전기

AC EVSE
EV 충전 인프라 · AC 충전기
전력 릴레이와 계측·제어 회로, 충전 케이블을 결합한 충전 장치입니다. 차량 내 충전기로 전달되는 AC 전원을 연결·분리하는 접속부가 중심입니다.
APPLICABLE COMPONENTS
릴레이 접점 · 단자 핀 · 제어 하네스
ENGINEERING FOCUS
연속 통전 발열 · 접점 상태 확인 · 신호 배선 분리

02 DC 급속 충전기

DC FAST CHARGER
EV 충전 인프라 · DC 급속 충전기
전원 변환 모듈과 DC 출력 개폐부를 갖춘 장치입니다. 전력 모듈 교체 공간, 냉각 통로와 신호선 경로를 함께 설계합니다.
APPLICABLE COMPONENTS
DC 접점 · 스페이서 · 절곡 브래킷 · 내부 배선
ENGINEERING FOCUS
출력 극성 · 접촉 발열 · 모듈 장착 · 냉각 간섭

03 DC 출력 접촉기

DC OUTPUT CONTACTOR
고전압 직류 접촉기의 구리 주단자, 이중 접점 브리지와 전자석 구동부를 보여주는 배경 없는 정밀 절개 이미지
충전기 출력 전력 경로를 연결·분리하는 전자기식 개폐 부품의 구성 예입니다. 코일 구동, 가동 접점과 출력 단자를 구분해 봅니다.
APPLICABLE COMPONENTS
디스크 접점 · 단자 핀 · 기구 지지 부품
ENGINEERING FOCUS
DC 차단 조건 · 코일 구동 · 접촉 상태 피드백
장비 이미지는 적용 구조를 설명하기 위한 개념 이미지입니다.
02

15가지 공급품목과 장비의 연결

COMPONENT PORTFOLIO
아이디솔루텍의 제품을 적용 위치와 조립 기능으로 연결했습니다. 각 품목에서 장비 적용 부위와 도면·사용 조건에 따라 확인할 항목을 살펴볼 수 있습니다.
03

장비별 부품 적용 매트릭스

SYSTEM & COMPONENT MATRIX
장비의 기능, 연결 부위, 기구·배선 구조를 함께 정리했습니다. 적용 사양은 장비 도면과 회로, 사용 환경을 기준으로 구체화합니다.
장비 · 기능
연결 · 전기 부품
기구 · 배선 부품
설계 검토 항목
01

AC 전력 개폐부

AC Switching
EV 충전 인프라 · AC 충전기
연결 · 전기
리벳·디스크 접점
보조 단자
상태 검출용 접점
기구 · 배선
릴레이 지지부
기판 스페이서
제어 하네스
설계 검토
AC 부하 조건
연속 통전 발열
개방 후 상태 확인
02

DC 전력 변환 모듈

Power Conversion
EV 충전 인프라 · DC 급속 충전기
연결 · 전기
모듈 접속 단자
제어용 핀
센서 접속부
기구 · 배선
방열부 장착 브래킷
기판 지지 스페이서
계측 하네스
설계 검토
냉각 통로
절연 경계와 장착 위치
교체 작업 공간
03

DC 출력 접촉기

Output Switching
고전압 직류 접촉기의 구리 주단자, 이중 접점 브리지와 전자석 구동부를 보여주는 배경 없는 정밀 절개 이미지
연결 · 전기
가동·고정 접점
출력 단자
코일 접속부
기구 · 배선
기구 핀·부싱
접촉기 지지부
코일 하네스
설계 검토
전류 방향
차단·투입 조건
접점 상태와 온도
04

잠금·충전 접속부

Lock & Connector
EV 충전 인프라 · AC 충전기
연결 · 전기
잠금 확인 접점
신호 핀
온도 센서 접속부
기구 · 배선
단차 핀·부싱
성형 레버·클립
잠금·센서 하네스
설계 검토
삽입·잠금 순서
반복 작동 유격
인장·굽힘 하중
05

계측·통신 제어부

Metering & Control
EV 충전 인프라 · DC 급속 충전기
연결 · 전기
제어 핀
보조전원 단자
신호 접속부
기구 · 배선
기판 스페이서
배선 클립
분기 커넥터 하네스
설계 검토
핀맵과 커넥터 키
전력·신호 분리
배선 교체성
04

충전은 전력과 상태 신호가 함께 움직이는 과정입니다

CHARGING SYSTEM ARCHITECTURE
ENGINEERING SERIES / EV CHARGING INFRASTRUCTURE

CONNECT.
VERIFY.
CHARGE.

연결 확인, 전력 투입,
충전 종료까지 이어지는 부품 인터페이스

충전기의 크기만으로 공급 부품을 선택하지 않습니다. AC·DC 방식, 출력 개폐 위치, 접촉 상태 확인과 케이블 잠금 구조를 먼저 구분하고 실제 도면에서 전력·신호·기구 부품의 경계를 정합니다.

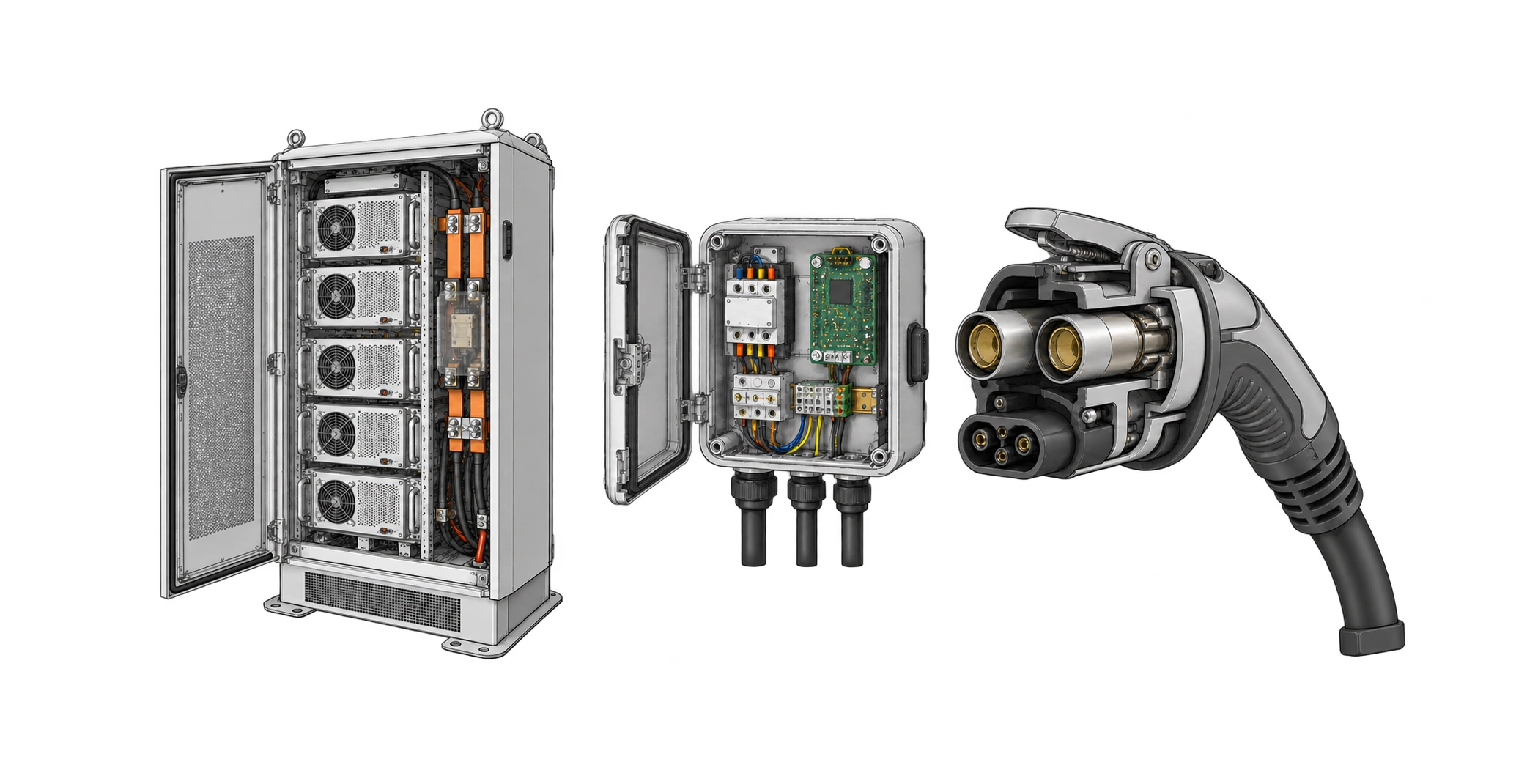

EV 충전 인프라 · 시스템 구조 도해
POWER PATH

전력 경로

AC 전달과 DC 변환 후 출력을 구분합니다.
CONTACT STATE

접점 상태

구동 명령과 실제 접촉 상태를 나눠 확인합니다.
THERMAL PATH

열 경로

단자·접점·케이블의 열이 머무는 위치를 검토합니다.
LOCK INTERFACE

잠금 구조

충전 접속과 잠금 확인 동작의 순서를 맞춥니다.
SIGNAL ROUTE

신호 경로

계측·제어 배선을 전력 변환부와 분리합니다.

AC 전달형과 DC 변환형의 다른 부품 구성

AC EVSE / DC FAST CHARGING
AC EVSE의 주요 전력 변환은 차량 안에서 이뤄지고, DC 급속 충전은 충전기 안에서 전력을 변환합니다. 아래 구성은 장비별 적용 검토를 위한 개념 예입니다.

AC POWER DELIVERY

AC 충전 전력 경로

주거·업무시설의 AC 충전 장치
릴레이와 계측·보호 회로를 중심으로 케이블 연결 상태를 확인하고 차량으로 전원을 전달합니다. 제어 회로와 주전원 접촉부가 서로 다른 요구를 갖습니다.
EV 충전 인프라 · AC 충전기
01

전력 접점

긴 통전 시간의 온도 상승과 개폐 순간의 부하를 별도 조건으로 정의합니다.
02

차량 접속 신호

제어 파일럿과 근접 확인 회로의 핀맵, 커넥터 키와 배선 식별을 유지합니다.
03

종료 확인

릴레이 해제 명령 이후의 실제 전압·접촉 상태를 검출하는 회로와 접속부를 검토합니다.
ID SOLUTECH / COMPONENT SCOPE
개폐 접점 · 단자 핀 · 잠금 기구 · 제어 하네스

DC POWER CONVERSION

DC 충전 전력 경로

공공·상용 급속 충전 장치
정류·전력 변환 모듈과 DC 출력 접촉기, 계측·통신 제어부를 결합합니다. 높은 열원 밀도와 모듈 교체 구조가 부품 배치에 영향을 줍니다.
EV 충전 인프라 · DC 급속 충전기
01

모듈 경계

전력 단자, 제어 커넥터와 냉각 연결의 위치를 모듈 장착 기준에 맞춥니다.
02

출력 개폐

DC 전류 방향, 부하와 차단 조건에 맞춰 접점·지지부·코일 구동을 검토합니다.
03

연결부 온도

커넥터와 케이블의 온도 검출·보호 신호가 전력 경로와 함께 확인되도록 구성합니다.
ID SOLUTECH / COMPONENT SCOPE
DC 접점 · 정밀 단자 · 기판 지지부 · 센서 하네스

충전기 안의 여섯 가지 부품 접속면

SIX COMPONENT INTERFACES
DC OUTPUT SWITCHING ASSEMBLY
고전압 직류 접촉기의 구리 주단자, 이중 접점 브리지와 전자석 구동부를 보여주는 배경 없는 정밀 절개 이미지
DC 접촉기의 전력 접점, 구동 코일과 출력 단자를 구분한 구성 시각화입니다.
01

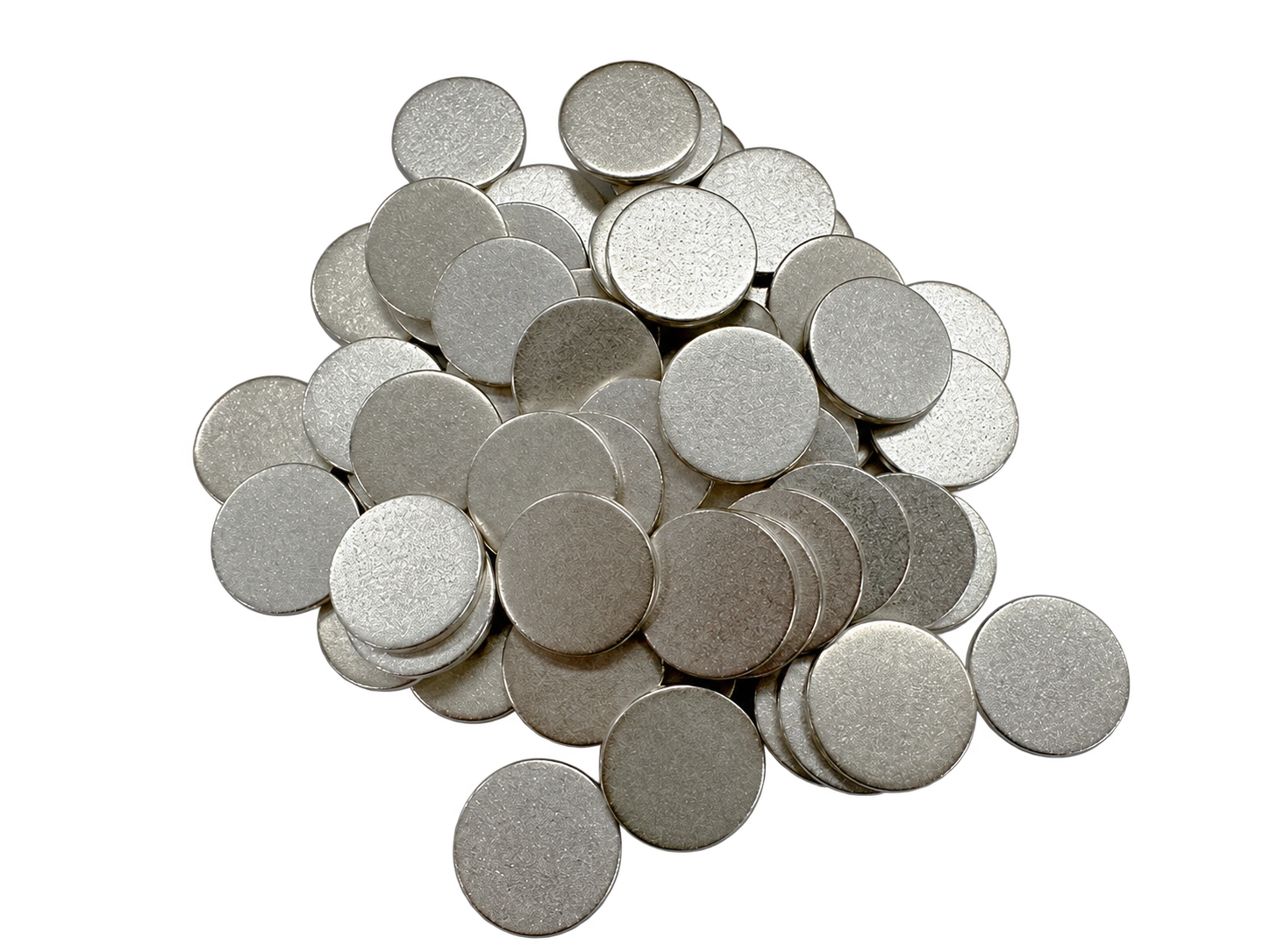

겹쳐 놓인 디스크형 전기접점의 기존 제품 사진에서 배경을 분리한 이미지
SWITCHING SURFACE
접점 형상뿐 아니라 상대 지지부와 접합 영역, 발열이 전달되는 경로까지 함께 정의합니다.
리벳 접점 · 디스크 접점
02
블레이드 단자 핀 / Blade terminal pins — 제품 외형과 구성
TERMINAL GEOMETRY
블레이드 방향과 삽입 길이를 상대 커넥터와 맞추고 전력·제어용 단자를 구분합니다.
블레이드 단자 · 홀 가공 단자
03
플랜지 부싱 / Flanged bushings — 제품 외형과 구성
LOCKING MECHANISM
잠금 핀과 액추에이터 축의 맞춤이 반복 동작 후에도 위치 확인을 방해하지 않도록 검토합니다.
플랜지 부싱 · 단차 핀
04

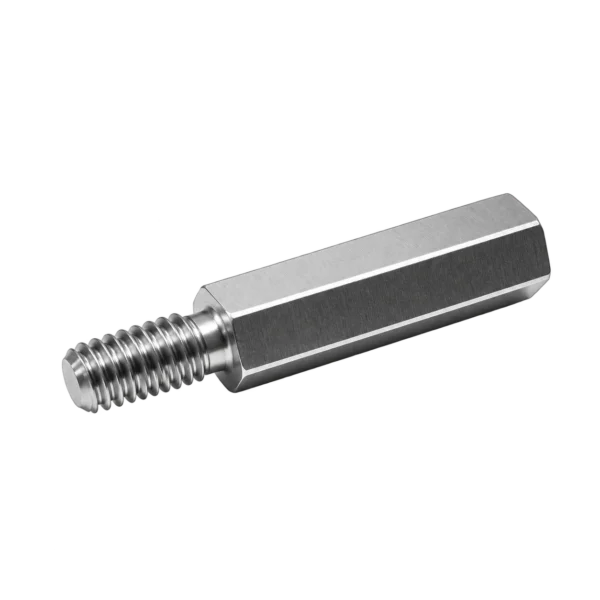

육각 수나사 스페이서 / Hexagonal male spacers — 제품 외형과 구성
MODULE SUPPORT
기판·금속 섀시의 간격과 공구 접근을 확보하면서 냉각부·전력단자와의 간섭을 확인합니다.
스페이서 · 고정 브래킷
05
중앙 설편 타공 판형 클립 / Tongued clip
CABLE RETENTION
충전 케이블의 인장력이 내부 접속부로 직접 전달되지 않도록 지지점과 모서리 상태를 검토합니다.
프레스 클립 · 절곡 러그
06
여섯 커넥터와 분기 배선, 보호 편조로 구성된 기존 하네스 이미지에서 배경을 분리한 이미지
CONTROL HARNESS
잠금·온도·접촉 상태 신호의 분기 위치와 커넥터 키를 정의해 조립과 교체 시 회로 식별을 유지합니다.
분기 하네스 · 보호 슬리브 배선
FUNCTION / COMPONENT INTERFACE

COMMAND.
CONTACT.
CONFIRM.

구동 명령과 실제 접촉 상태는 같은 정보가 아닙니다.

출력 접촉기는 코일 구동으로 가동 접점을 이동시키지만, 장비는 실제 전력 경로의 상태를 별도로 확인해야 합니다. 접점의 기계적 위치, 코일 전원과 상태 검출 배선의 인터페이스를 구분하면 장비 도면과 부품 검사 항목을 연결할 수 있습니다.
접촉기 동작의 개념 설명입니다. 실제 충전 제어 순서와 보호 기능은 완성 장비의 회로·사양으로 정합니다.
접촉기 동작의 개념 설명입니다. 실제 충전 제어 순서와 보호 기능은 완성 장비의 회로·사양으로 정합니다.
ELECTRICAL DUTY

통전과 개폐 조건

AC·DC 방식, 연속 통전 시간, 개폐 빈도와 실제 차단 부하를 부품 검토 입력으로 정리합니다.
MECHANICAL ACCESS

조립과 서비스 공간

충전 커넥터의 인장 하중, 모듈 인출 방향과 작업 공구 공간을 부품 장착 도면에 연결합니다.
VERIFICATION

회로와 부품의 확인

핀맵·극성·체결·압착 상태와 계측 신호의 회로 일치를 확인하고, 검증 범위는 고객 승인 사양에 맞춥니다.
장비 구조와 적용 위치를 설명하는 개념 이미지입니다. 실제 부품 형상과 사양은 개별 장비 도면을 기준으로 검토합니다.
