빛의 품질을 만드는 전원과 제어의 연결.

LED 등기구는 드라이버의 전원 출력, 센서의 입력과 제어 명령이 결합된 시스템입니다. 아이디솔루텍의 접점·단자·프레스 고정부·정밀가공 지지부·하네스를 등기구 내부와 조명 제어반의 실제 연결 위치에 맞춰 살펴봅니다.

01 LED 등기구·드라이버

LED LUMINAIRE & DRIVER
조명 & 전력 제어 · LED 등기구·드라이버

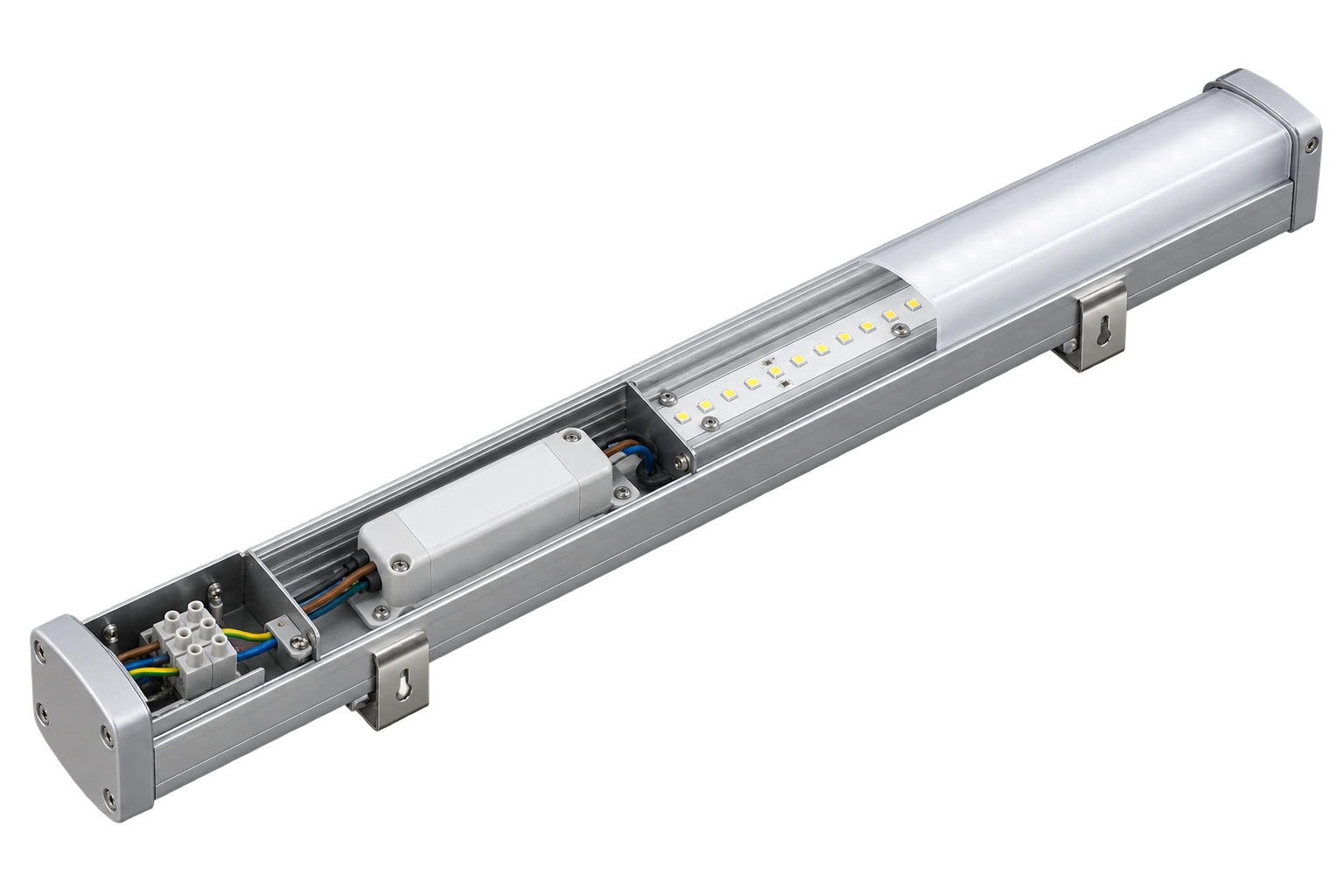

드라이버가 LED 모듈에 필요한 전원을 공급하고 케이스가 광학·방열·장착 기능을 구성합니다. 입력·출력·제어 배선을 명확히 나누어야 합니다.
APPLICABLE COMPONENTS
블레이드·핀 단자 · 드라이버 브래킷 · 분기 하네스
ENGINEERING FOCUS
출력 조합·극성 · 열원 주변 배선 · 정비 접근

02 조명 전원·제어반

LIGHTING POWER & CONTROL PANEL
조명 & 전력 제어 · 조명 전원·제어반

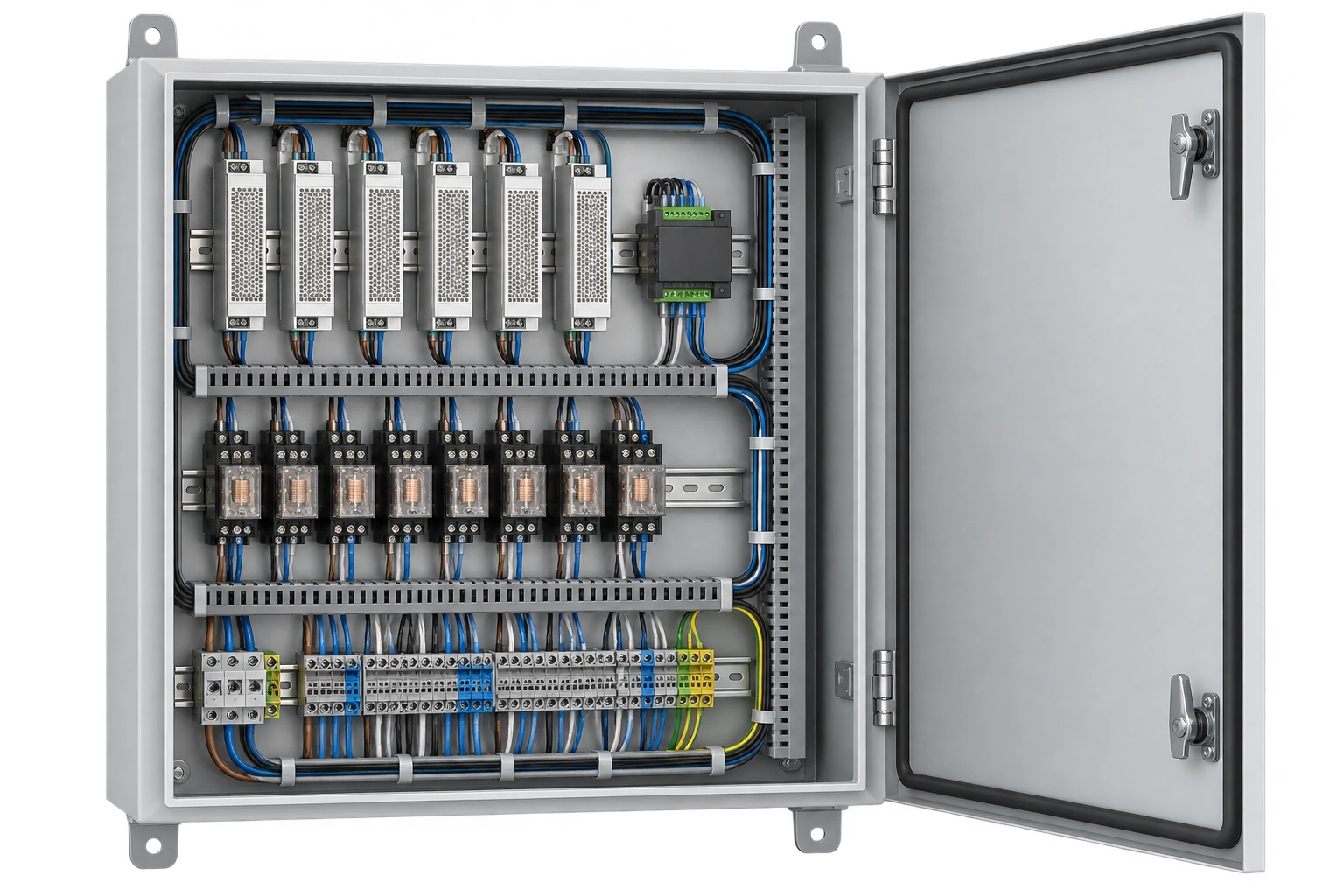

분기 전원 개폐와 밝기 제어, 통신 인터페이스를 조합합니다. 드라이버의 투입 조건과 제어버스 구조를 구분해 접점·배선·장착부를 검토합니다.
APPLICABLE COMPONENTS
개폐 접점 · 단자·스페이서 · 전원·제어 배선
ENGINEERING FOCUS
돌입 전류 · 회로 구분 · 제어 주소·연결

03 조도·재실 입력 모듈

AMBIENT & OCCUPANCY INPUT
조명 & 전력 제어 · 조도·재실 입력 모듈

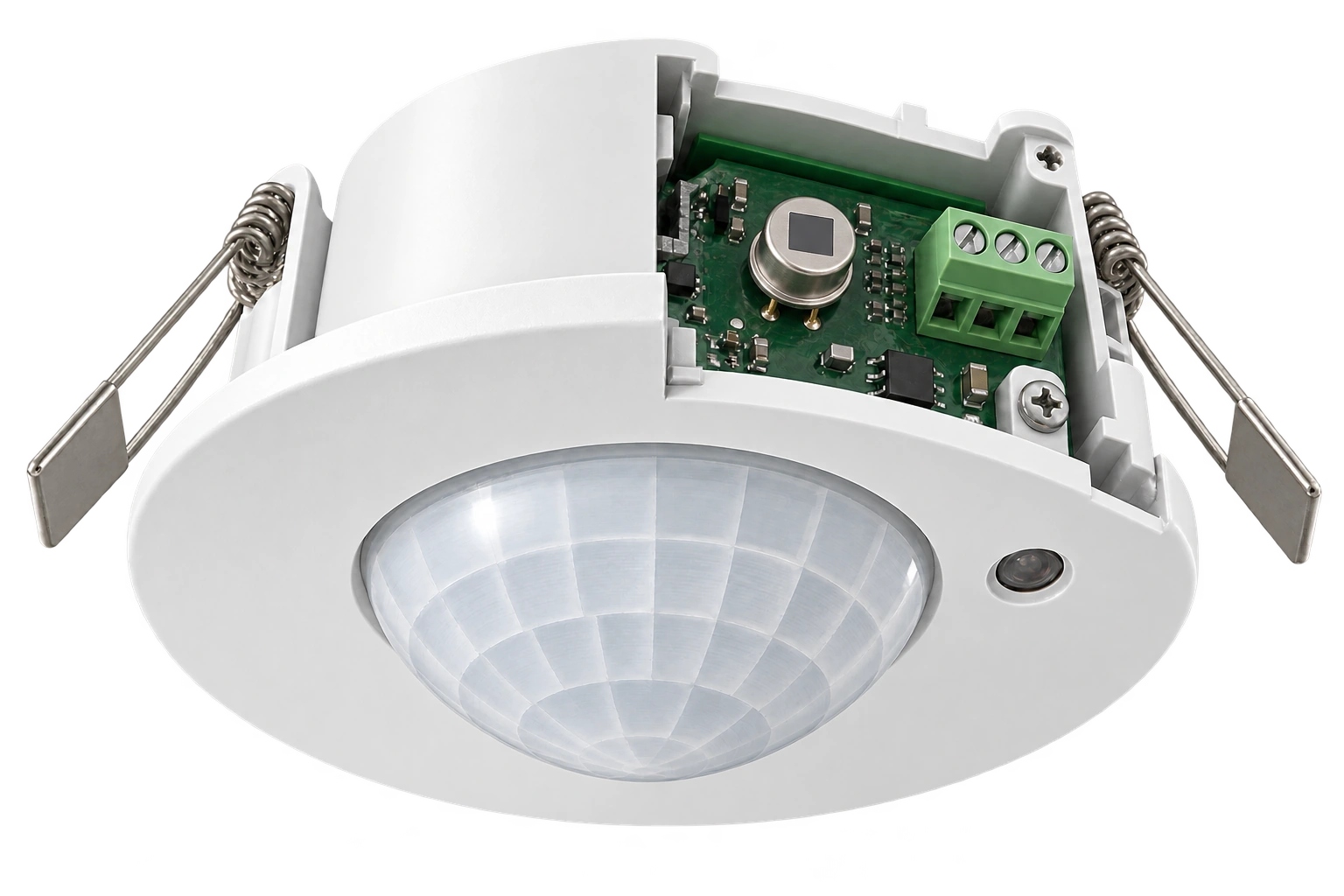

조도·재실 센서와 사용자 입력은 제어기에 상태를 전달합니다. 센서 창·렌즈의 위치, 소형 기판 지지와 저전력 배선이 조립 기준이 됩니다.
APPLICABLE COMPONENTS

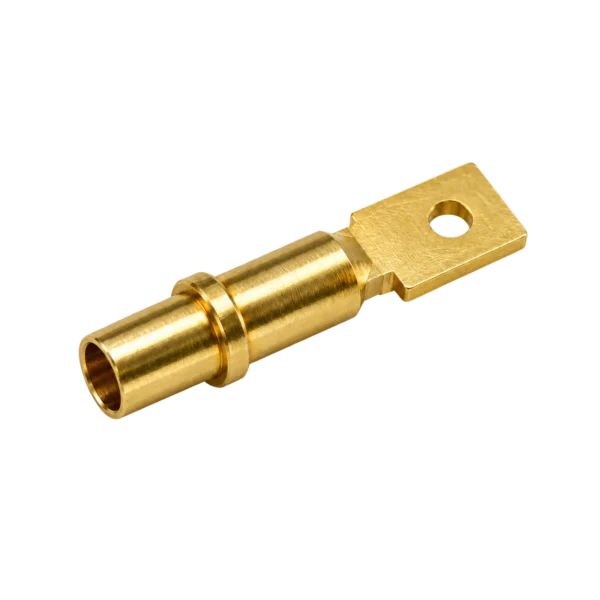

소형 단자 · 보드 스탠드오프 · 커넥터 하네스
ENGINEERING FOCUS
검출 창 정렬 · 보드 간섭 · 신호·전원 역할
장비 이미지는 적용 구조를 설명하기 위한 개념 이미지입니다.
02

13가지 공급품목과 장비의 연결

COMPONENT PORTFOLIO
아이디솔루텍의 제품을 적용 위치와 조립 기능으로 연결했습니다. 각 품목에서 장비 적용 부위와 도면·사용 조건에 따라 확인할 항목을 살펴볼 수 있습니다.
03

장비별 부품 적용 매트릭스

SYSTEM & COMPONENT MATRIX
장비의 기능, 연결 부위, 기구·배선 구조를 함께 정리했습니다. 적용 사양은 장비 도면과 회로, 사용 환경을 기준으로 구체화합니다.
장비 · 기능
연결 · 전기 부품
기구 · 배선 부품
설계 검토 항목
01

LED 등기구 내부

Luminaire Assembly
조명 & 전력 제어 · LED 등기구·드라이버
연결 · 전기
드라이버 입력 단자
LED 출력 접속 핀
제어 신호 연결
기구 · 배선
드라이버 브래킷
PCB 스페이서·리벳
내부 하네스·클립
설계 검토
출력 전류·전압 조합
극성·배선 길이
열원·방열·피복 간섭
02

분기 개폐·전원 제어

Branch Switching
조명 & 전력 제어 · 조명 전원·제어반
연결 · 전기
릴레이·스위치 접점
전원 체결 단자
접지 단말
기구 · 배선
단자대 지지 부품
제어반 장착 브래킷
전원 분기 하네스
설계 검토
정상 전류와 돌입 구분
접점·보호장치 조합
반복 투입 조건
03

유선 디지털 조명 제어

Wired Digital Lighting
조명 & 전력 제어 · 조명 전원·제어반
연결 · 전기
제어기·버스 연결 단자
센서 입력 접속
보조 전원 배선
기구 · 배선
보드 스페이서
모듈 지지 브래킷
제어 경로 하네스
설계 검토
드라이버와 제어기 역할
버스 전원·배선 구성
장치별 호환·인증 확인
04

조도·재실·사용자 입력

Sensors & User Input
조명 & 전력 제어 · 조도·재실 입력 모듈
연결 · 전기
입력 모듈 접속 핀
버튼·보조 스위치 접점
전원·신호 커넥터
기구 · 배선
소형 스탠드오프
센서 지지 클립
케이스 장착 부품
설계 검토
검출 영역과 장착 위치
기판·렌즈 간섭
배선 식별·잠금
05

비상·보조 조명 인터페이스

Emergency & Auxiliary Lighting
조명 & 전력 제어 · LED 등기구·드라이버
연결 · 전기
보조 모듈 전원 접속
상태 확인 신호
지정 개폐 접점
기구 · 배선
보조 모듈 브래킷
배선 고정부
전원·신호 하네스
설계 검토
지정 드라이버·모듈 조합
온도·설치 요구
완성 장치의 기능 시험
04

전원 경로와 제어 경로를 구분하는 조명 구조

LIGHTING SYSTEM ARCHITECTURE
ENGINEERING SERIES / LIGHTING & POWER CONTROLS

SUPPLY.
CONTROL.
ILLUMINATE.

전원을 연결하는 일과 빛을 제어하는 일을 함께 설계합니다.

드라이버는 광원에 전원을 공급하고, 제어기는 센서·사용자 입력을 바탕으로 명령을 전달합니다. 두 기능은 연결되어 있지만 접점·단자·배선에 요구하는 조건은 같지 않습니다.

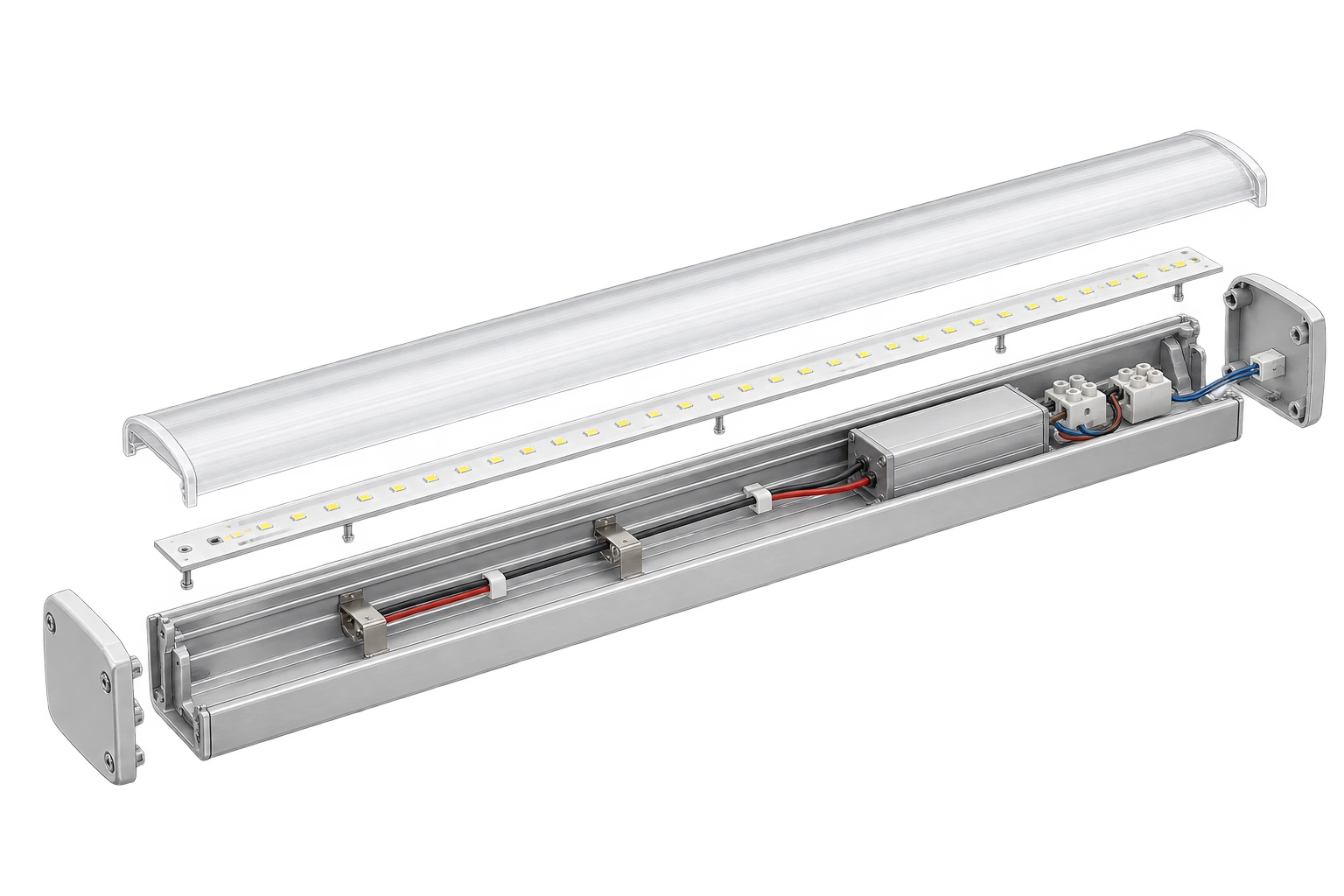

조명 & 전력 제어 · 시스템 구조 도해
INPUT

전원 입력

정상 운전과 투입 조건을 구분합니다.
OUTPUT

광원 출력

드라이버와 LED 모듈의 조합을 맞춥니다.
CONTROL

제어 경로

센서·제어기·구동부 역할을 나눕니다.
THERMAL

열과 배치

방열 경로와 배선 위치를 함께 봅니다.
SERVICE

교체 연결

단자 방향과 모듈 접근을 정합니다.

등기구 내부와 제어반, 두 가지 통합 지점

LUMINAIRE / CONTROL CABINET
광원을 구동하는 국부 배선과 여러 등기구를 묶는 제어 배선은 범위와 확인 항목이 다릅니다.

LUMINAIRE INTEGRATION

광원·드라이버 통합

LED 보드·드라이버·케이스
LED 모듈과 드라이버는 출력 특성과 제어 방식이 맞아야 합니다. 작은 등기구 내부에서는 장착 브래킷·배선 보호·열원과의 간격을 동시에 검토해야 합니다.
조명 & 전력 제어 · LED 등기구·드라이버
01

출력 조합 확인

지정 LED 모듈과 드라이버의 출력 범위·극성·제어 방식을 확인합니다. 외형이나 소비전력만으로 호환을 판단하지 않습니다.
02

전선 경로 분리

AC 입력, LED 출력과 제어선의 경로·길이는 해당 드라이버의 배선 지침에 맞춰 정의합니다.
03

열과 정비 공간

열원 주변 피복과 단자의 위치, 드라이버 고정면과 교체 경로를 같이 검토합니다.
ID SOLUTECH / COMPONENT SCOPE
블레이드 단자·스페이서·프레스 고정부·하네스

POWER & CONTROL NETWORK

전원·제어 네트워크

개폐 릴레이·버스 제어기·단자대
분기 전원은 등기구에 전력을 공급하고 제어버스는 명령과 상태를 전달합니다. DALI 구조에서는 드라이버·입력 장치·애플리케이션 제어기·버스 전원의 역할을 구분합니다.
조명 & 전력 제어 · 조명 전원·제어반
01

투입 조건

LED 드라이버는 투입 시 돌입 전류가 발생할 수 있으므로 정상 입력 전류와 별도로 개폐·보호 조건을 확인합니다.
02

기능별 장치 구분

전원 공급과 제어 명령, 센서 입력의 담당 장치를 구분한 뒤 단자·커넥터를 식별합니다.
03

호환과 기능 확인

단자 연결만으로 디지털 제어 호환성이 보장되지는 않습니다. 지정 장치 조합과 실제 제어·상태 응답을 확인합니다.
ID SOLUTECH / COMPONENT SCOPE
전기접점·체결 단자·모듈 브래킷·제어 배선

전원에서 광원까지 이어지는 여섯 가지 부품

SIX LIGHTING INTERFACES
LED LUMINAIRE / INTERNAL COMPONENT INTERFACES
조명 & 전력 제어 · LED 등기구·드라이버
LED 등기구 내부 연결의 개념 이미지입니다. 특정 드라이버의 출력·온도·인증 사양을 나타내지 않습니다.
01
구리와 은색 접촉면을 가진 리벳형 전기접점의 기존 제품 사진에서 배경을 분리한 이미지
POWER SWITCHING
드라이버의 입력 특성과 개폐 빈도를 접점 재료·접촉면·완성 릴레이의 부하 조건에 연결합니다.
리벳형 전기접점
02
블레이드 단자 핀 / Blade terminal pins — 제품 외형과 구성
MODULE CONNECTION
블레이드와 상대 접속부의 폭·두께·삽입 방향을 맞추고 배선 인장과 정비 시 분리 조건을 검토합니다.
블레이드 단자 핀
03
육각 수나사 스페이서 / Hexagonal male spacers — 제품 외형과 구성
BOARD CLEARANCE
기판과 케이스 간격, 하부 소자 높이와 체결 조건을 명확히 합니다.
육각 수나사 스페이서
04
포크 스트랩 일체형 브래킷 / Cranked bracket
DRIVER MOUNTING
장착 홀·절곡부의 기준과 방열·단자 접근 공간을 함께 설계합니다.
포크 스트랩 일체형 브래킷
05
중앙 설편 타공 판형 클립 / Tongued clip
RETENTION & PROTECTION
클립의 복원성과 고정 위치를 확인하고 피복이 날카로운 모서리나 열원에 눌리지 않도록 검토합니다.
중앙 설편 타공 클립
06
여섯 커넥터와 분기 배선, 보호 편조로 구성된 기존 하네스 이미지에서 배경을 분리한 이미지
HARNESS ROUTING
분기 길이와 핀맵을 기능별로 정의하고 커넥터 극성·오삽입·잠금을 확인합니다.
분기형 커넥터 하네스
FUNCTION / COMPONENT INTERFACE

POWER THE LIGHT.
ROUTE THE SIGNAL.

빛을 만드는 경로와
명령을 전달하는 경로를 명확히 합니다.

전원 입력에서 드라이버와 LED 모듈로 이어지는 에너지 경로에 센서·사용자 입력과 제어 명령이 결합됩니다. 장착 부품과 하네스는 이 기능 구분이 조립 과정에서도 유지되도록 구성합니다.
조명 & 전력 제어 · 시스템 구조 도해
LED 등기구 내부 구조의 개념도. 실제 배선·극성·허용 길이 및 제어 호환성은 선택한 드라이버의 문서로 확인합니다.
INRUSH & SWITCHING

정상 전류와 돌입 전류

연결 수량과 투입 방식에 따라 개폐 조건이 달라집니다. 릴레이·스위치·보호장치 선택에는 해당 드라이버 자료를 함께 적용합니다.
CONTROL COMPATIBILITY

연결과 제어 호환성

DALI 등 제어 방식은 배선 형태만으로 판단하지 않습니다. 장치 역할·인터페이스·인증 범위와 실제 기능을 함께 확인합니다.
THERMAL & WIRING

열 조건과 배선 위치

드라이버·광원 주변의 온도와 설치 공간, 피복 보호 및 단자 접근을 검토하고 완성 등기구에서 상태를 확인합니다.
장비 구조와 적용 위치를 설명하는 개념 이미지입니다. 실제 부품 형상과 사양은 개별 장비 도면을 기준으로 검토합니다.
