ID SOLUTECH / INDUSTRY APPLICATION
RADIO ACCESS / NETWORK SWITCHING / SERVER HARDWARE

TELECOMMUNICATION & DATA

SIGNAL PATHS. POWER LINKS. MODULAR HARDWARE.

연결 밀도가 높아질수록, 부품의 기준은 더 명확하게.

무선 장비와 네트워크 스위치, 서버는 신호 전달·전원 공급·냉각·모듈 교체를 하나의 섀시에 모읍니다. 아이디솔루텍은 단자와 접촉부, 정밀 지지 부품, 프레스 형상과 하네스를 장비 인터페이스에 맞춰 검토합니다.

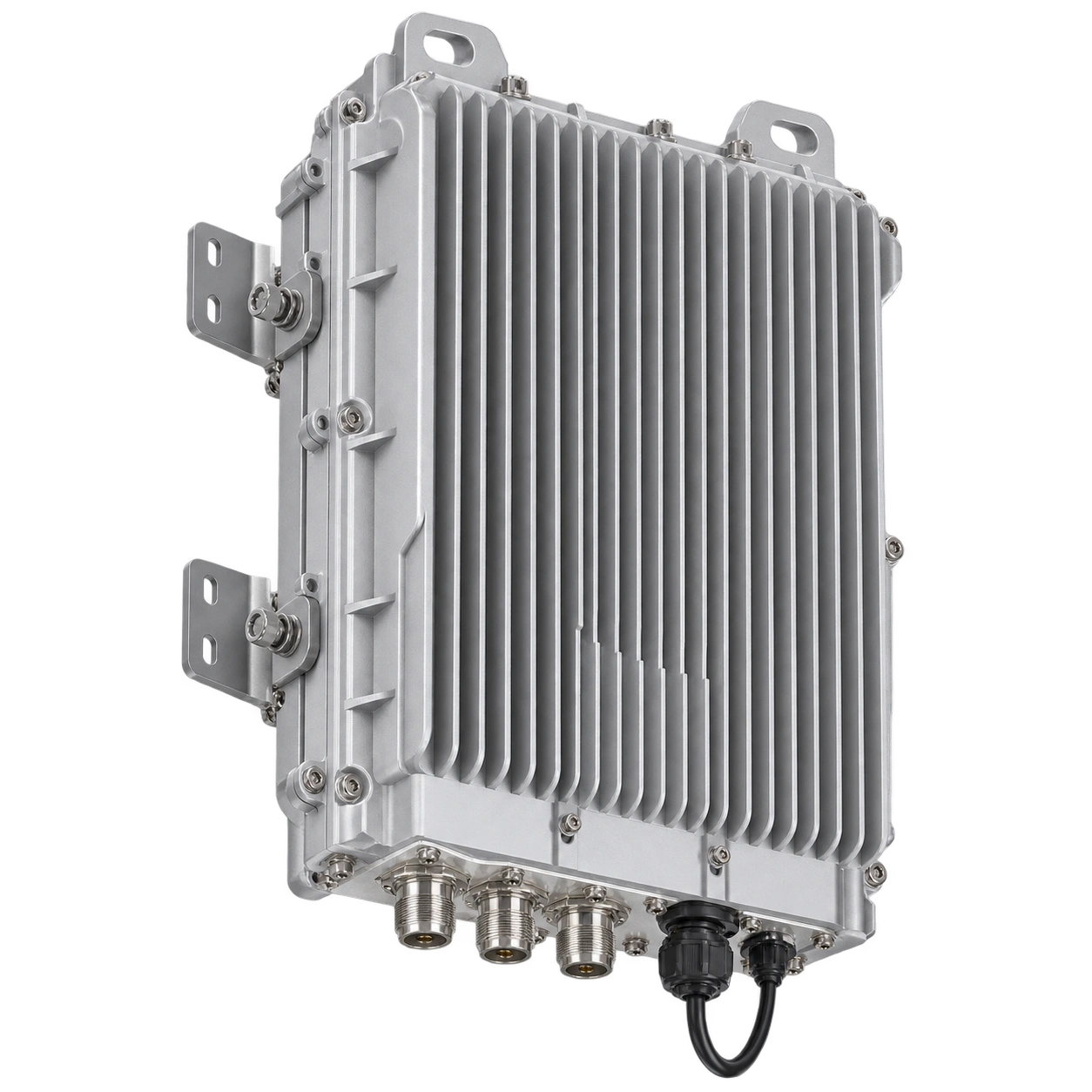

01 기지국 무선 장치

REMOTE RADIO UNITS
통신 & 데이터 · 기지국 무선 장치
안테나에 연결되는 RF 경로와 전원·디지털 연결이 외함 안팎을 이어 줍니다. 외부 연결부의 지지와 장착 브래킷, 방열 구조의 공간 조건이 함께 고려됩니다.
APPLICABLE COMPONENTS
정밀 단자 · 외함·장착 부품 · 전원·제어 하네스
ENGINEERING FOCUS
RF·전원 경로 구분 · 외함 체결 · 옥외 환경 요구

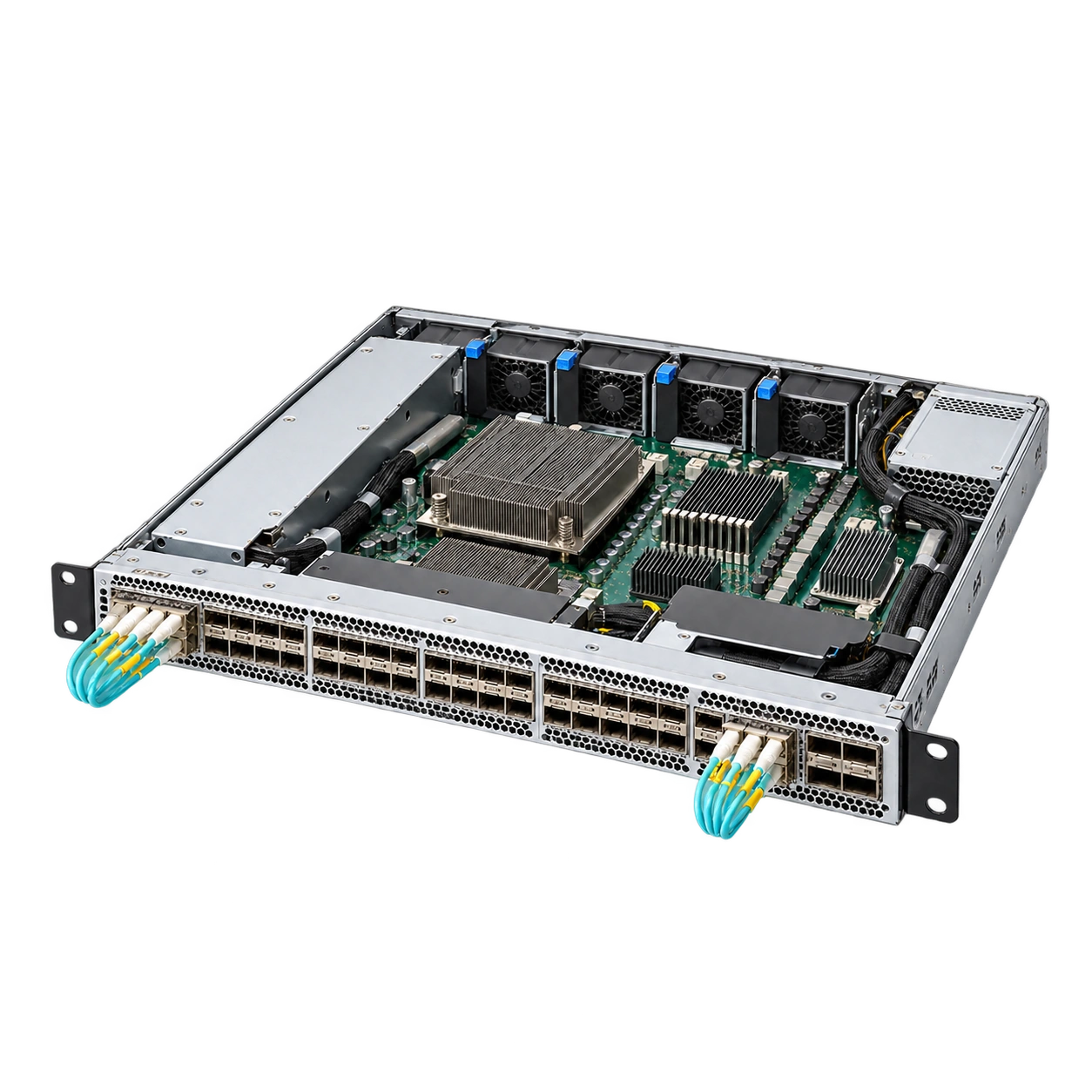

02 네트워크 스위치

NETWORK SWITCHES
통신 & 데이터 · 네트워크 스위치
전면 포트와 내부 기판, 후면 전원·팬 모듈이 밀집된 랙 장비입니다. 결합 높이, 공기 흐름과 케이블의 유지·해제 공간을 함께 검토합니다.
APPLICABLE COMPONENTS
기판 스페이서 · 프레스 클립·브래킷 · 단자 · 내부 배선
ENGINEERING FOCUS
포트 접근 · 방열·기류 경로 · 신호 인터페이스 정렬

03 서버·모듈형 섀시

SERVERS & MODULAR CHASSIS
통신 & 데이터 · 서버·모듈형 섀시
기판·드라이브·전원 장치를 교체 가능한 모듈로 구성합니다. 접속 위치와 기구 가이드, 체결 구조가 실제 모듈 교환성과 연결 안정성을 만듭니다.
APPLICABLE COMPONENTS
정렬 핀 · 스페이서 · 리벳·브래킷 · 전원·상태 하네스
ENGINEERING FOCUS
모듈 삽입 방향 · 커넥터 결합 · 열·정비 접근
장비 이미지는 적용 구조를 설명하기 위한 개념 이미지입니다.
02

13가지 공급품목과 장비의 연결

COMPONENT PORTFOLIO
아이디솔루텍의 제품을 적용 위치와 조립 기능으로 연결했습니다. 각 품목에서 장비 적용 부위와 도면·사용 조건에 따라 확인할 항목을 살펴볼 수 있습니다.
03

장비별 부품 적용 매트릭스

SYSTEM & COMPONENT MATRIX
장비의 기능, 연결 부위, 기구·배선 구조를 함께 정리했습니다. 적용 사양은 장비 도면과 회로, 사용 환경을 기준으로 구체화합니다.
장비 · 기능
연결 · 전기 부품
기구 · 배선 부품
설계 검토 항목
01

무선 장치·전원 입력

Radio Unit & Power Input
통신 & 데이터 · 기지국 무선 장치
연결 · 전기
전원 연결 단자
신호 접촉 인터페이스
RF 연결 주변 지지 부품
기구 · 배선
장착 브래킷·리벳
정밀 스페이서
전원·제어 하네스
설계 검토
옥외·열 환경 요구
신호·전원 경로 구분
케이블 후단 지지
02

네트워크 포트·기판

Network Ports & Boards
통신 & 데이터 · 네트워크 스위치
연결 · 전기
기판 접촉 핀
포트 인터페이스 부품
보조 전원 단자
기구 · 배선
기판 스페이서
포트 장착·유지 부품
내부 보조 배선
설계 검토
기판·포트 결합 높이
리턴 경로·차폐 요구
삽입·해제 접근 공간
03

서버 전원 모듈

Server Power Modules
통신 & 데이터 · 서버·모듈형 섀시
연결 · 전기
전력 연결 단자
상태 신호 접촉부
지정 본딩 연결
기구 · 배선
모듈 정렬 핀
프레스 가이드·브래킷
전원·상태 하네스
설계 검토
실제 부하·온도 조건
기구 가이드와 결합 순서
냉각·정비 경로
04

팬·열 관리 모듈

Fan & Thermal Modules
통신 & 데이터 · 서버·모듈형 섀시
연결 · 전기
팬 전원 단자
회전·상태 신호 접촉부
제어 커넥터 연결
기구 · 배선
팬 브래킷·리벳
판재 유지 클립
팬 분기 하네스
설계 검토
기류 방향
케이블 끼임·접촉 방지
교체 모듈 식별
05

랙·섀시 전기 연결

Rack & Chassis Interfaces
통신 & 데이터 · 네트워크 스위치
연결 · 전기
지정 접지·본딩 단자
보조 전원 연결
점검 인터페이스
기구 · 배선
섀시 체결 부품
패널 부싱·스페이서
보호 슬리브 하네스
설계 검토
체결면 상태
케이블 유지·굴곡
장비 간 기계 간섭
04

신호·전원·기구를 분리하고 다시 연결합니다

DENSE SYSTEM INTERFACES
ENGINEERING SERIES / TELECOMMUNICATION & DATA

SIGNAL.
POWER.
AIRFLOW.

고밀도 장비에서는 연결부의 자리도 설계 정보입니다.

전기 경로만 맞아도 조립이 끝나는 것은 아닙니다. 포트와 기판의 높이, 전원 모듈의 가이드, 케이블 유지와 냉각 공간을 함께 정의해야 실제 장비에서 조립·교체·검사가 가능한 인터페이스가 됩니다.
통신 & 데이터 · 시스템 구조 도해
SIGNAL

신호 경로

연결부와 리턴 경로를 함께 봅니다.
POWER

전원 연결

부하·온도와 접촉 조건을 연결합니다.
AIRFLOW

냉각 공간

장착 부품·배선이 기류를 방해하지 않도록 검토합니다.
GUIDANCE

모듈 정렬

기구 가이드와 커넥터의 역할을 나눕니다.
SERVICE

교체 접근

잠금·해제와 케이블 유지 공간을 남깁니다.

옥외 무선 장비와 실내 랙 장비의 설계 초점

OUTDOOR RADIO / RACK SYSTEM
RF·고속 전송 성능은 커넥터·케이블·기판을 포함한 전체 연결 시스템에서 검증하며, 개별 금속 가공품의 성능으로 단정하지 않습니다.

RADIO ENCLOSURE

무선 장치의 외부 인터페이스

외함 장착 · 전원 입력 · RF 경로
환경에 노출되는 장착부와 케이블 종단이 외함으로 힘을 전달합니다. 기구 고정과 전기 접촉부의 역할을 분리해 정리합니다.
통신 & 데이터 · 기지국 무선 장치
01

연결 종류별 구분

RF, 전원과 디지털 제어의 역할을 구분해 각 인터페이스의 장착·차폐·배선 조건을 정리합니다.
02

케이블 하중의 지지

외부 케이블의 무게와 움직임이 접촉부에 집중되지 않도록 후단 지지와 외함 장착 구조를 검토합니다.
03

환경과 재료 조합

옥외 온도·수분·부식 조건과 이종 재료 접촉을 확인하고, 표면 처리와 체결면 요구를 도면에 지정합니다.
ID SOLUTECH / COMPONENT SCOPE
단자 · 장착 브래킷 · 정밀 지지 부품 · 하네스

MODULAR RACK HARDWARE

랙 장비의 모듈 인터페이스

기판 · 전원 모듈 · 팬·포트 접근
밀집된 섀시에서는 모듈의 결합 방향과 냉각 경로를 함께 고려합니다. 커넥터에 기계적 정렬 하중이 집중되지 않는 가이드 구조가 필요합니다.
통신 & 데이터 · 서버·모듈형 섀시
01

삽입과 결합의 순서

모듈을 먼저 안내하는 기구와 전기적으로 결합하는 커넥터의 순서를 구분하여 조립 기준을 확인합니다.
02

케이블과 냉각 경로

팬·방열부 주변의 배선 위치와 클립을 정하고, 케이블이 정비 중 기류 경로나 가동 부위로 들어가지 않도록 검토합니다.
03

교체성을 유지하는 부품

해제 래치, 패널 체결부와 케이블 유지구의 접근 공간을 확보하고 모듈별 회로 식별을 일치시킵니다.
ID SOLUTECH / COMPONENT SCOPE
기판 스페이서 · 정렬 핀 · 클립·브래킷 · 내부 하네스

밀집된 섀시를 구성하는 여섯 연결

SIX LINKS INSIDE THE CHASSIS
NETWORK CHASSIS INTERFACES
통신 & 데이터 · 네트워크 스위치
포트·기판·냉각 모듈을 배치한 대표 네트워크 장비 개념도. 특정 제품의 회로·성능을 재현한 도면이 아닙니다.
01

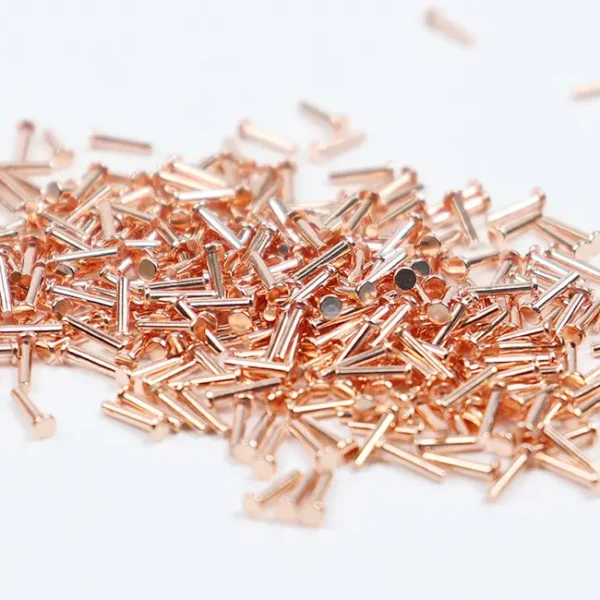

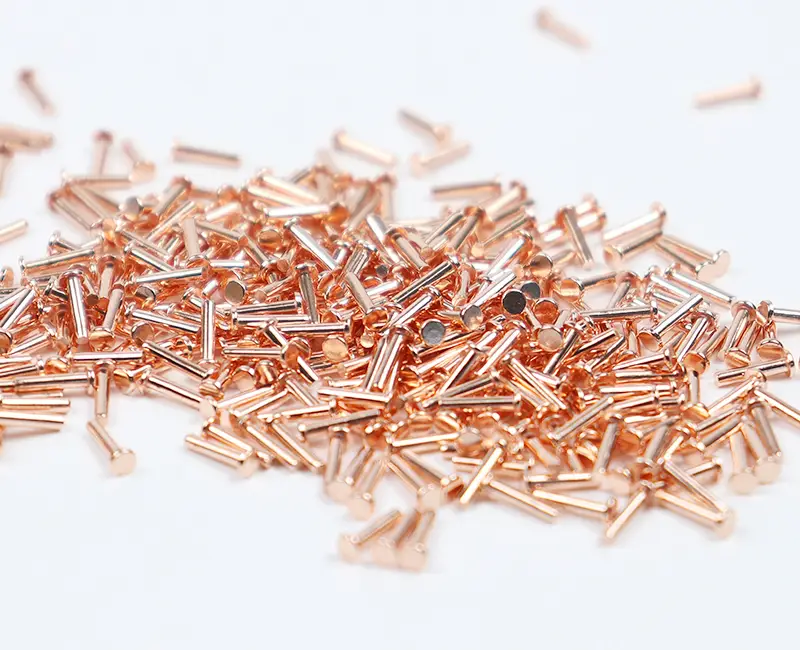

흰색 바탕에 길게 펼쳐진 동색의 가는 핀형 접점
CONTACT LOCATION
상대 커넥터와 핀 위치·결합 길이를 맞추고 신호 역할과 전력 역할을 구분합니다.
핀형 접점 · 정밀 단자
02

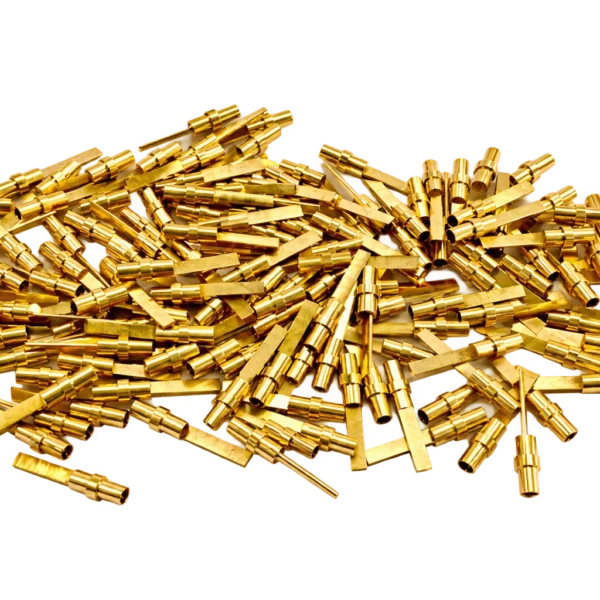

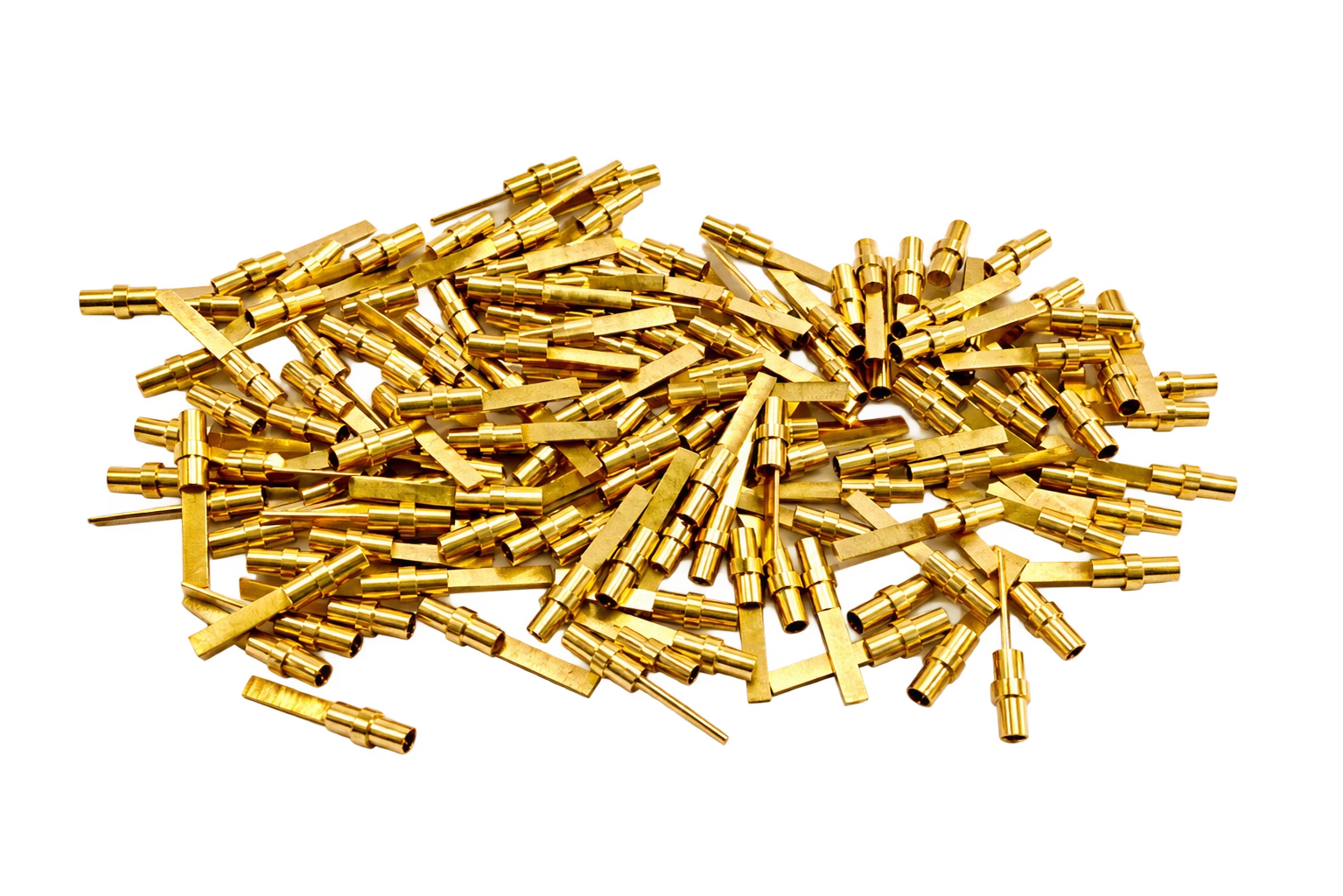

블레이드 단자 핀 / Blade terminal pins — 제품 외형과 구성
POWER INTERFACE
전원 모듈의 접촉 위치, 지지 구조와 실제 통전·발열 조건을 함께 검토합니다.

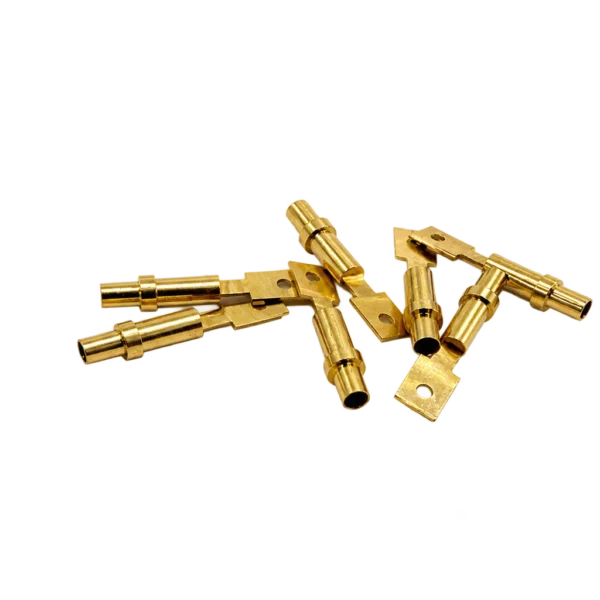

블레이드·홀 가공 단자
03

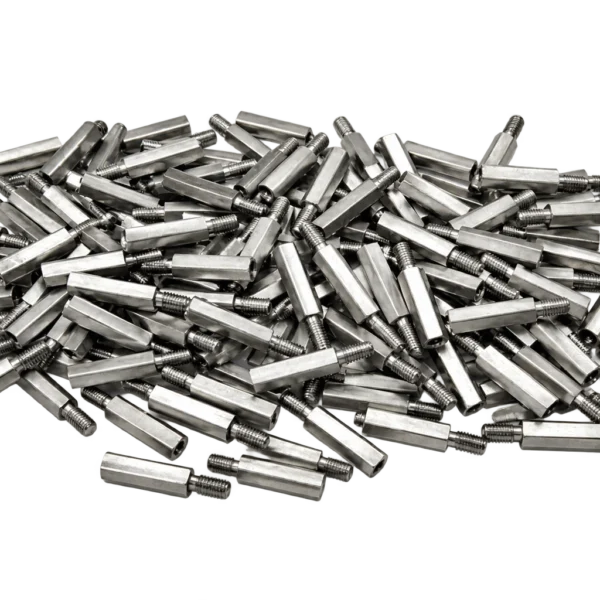

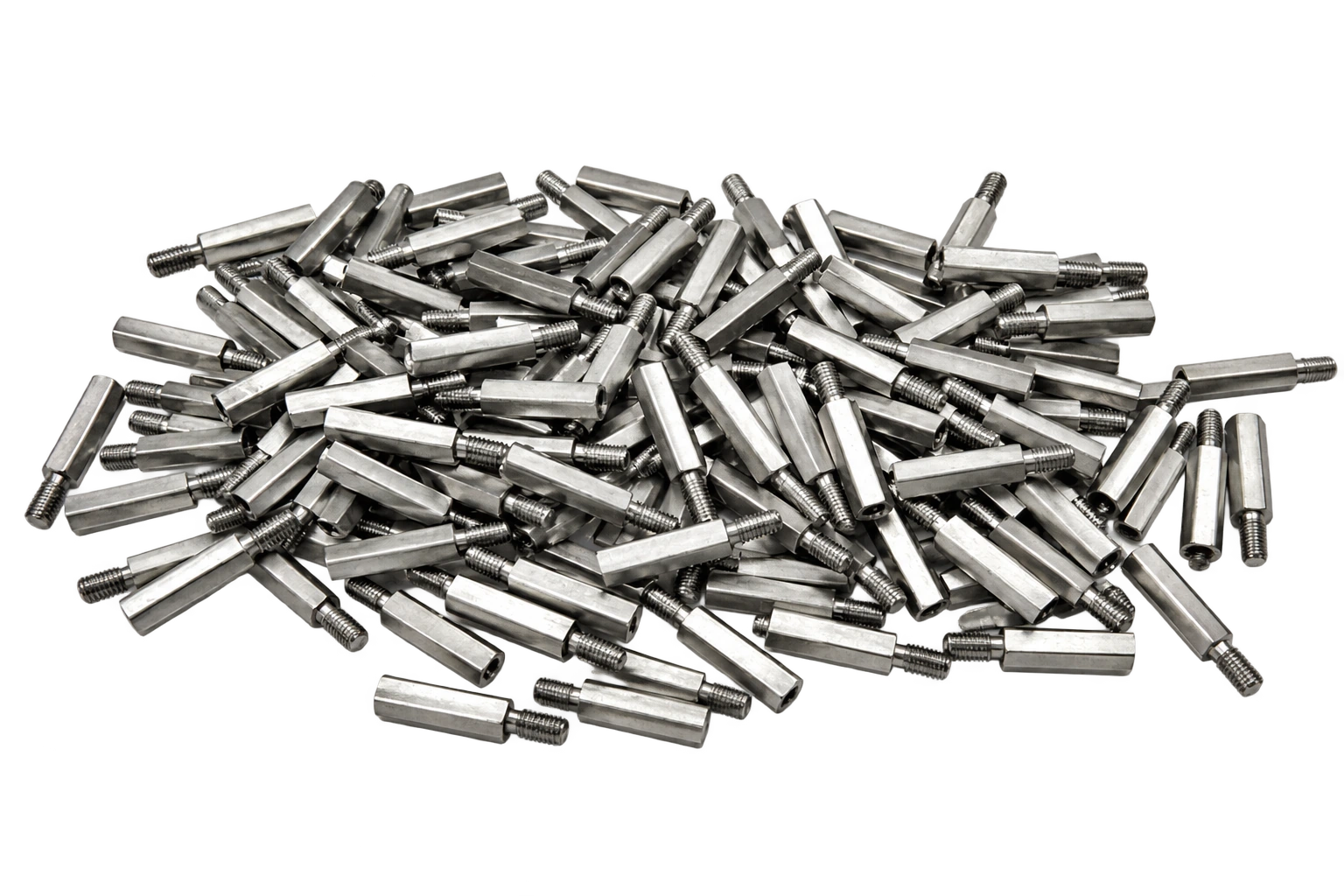

육각 수나사 스페이서 / Hexagonal male spacers — 제품 외형과 구성
BOARD DATUM
포트 중심과 기판 높이를 연결하는 부품입니다. 체결 길이와 주변 부품 간섭을 확인합니다.
육각 스페이서
04

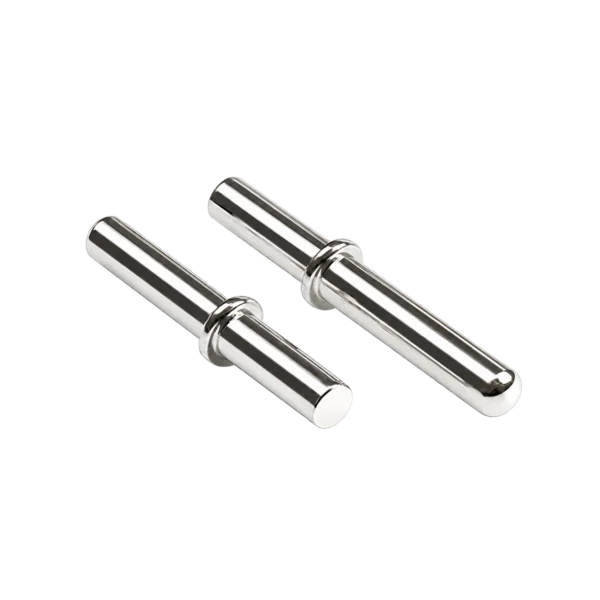

원본 제품 형상 · 단차 칼라 핀
MECHANICAL GUIDANCE
전기 접촉부에 정렬 하중이 집중되지 않도록 장착 기구의 기준 위치를 정합니다.
단차 핀 · 부싱
05

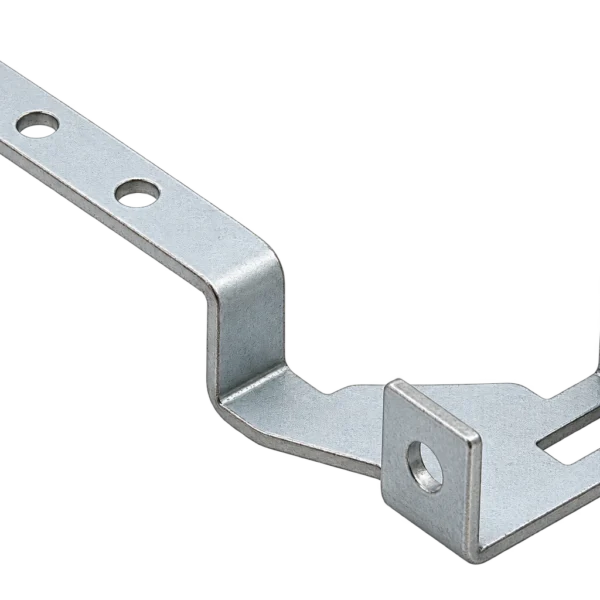

포크 스트랩 일체형 브래킷 / Cranked bracket
MOUNTING & AIRFLOW
팬·기판·전원부의 지지 형상과 케이블 경로를 함께 설계 검토합니다.
프레스 브래킷 · 클립
06

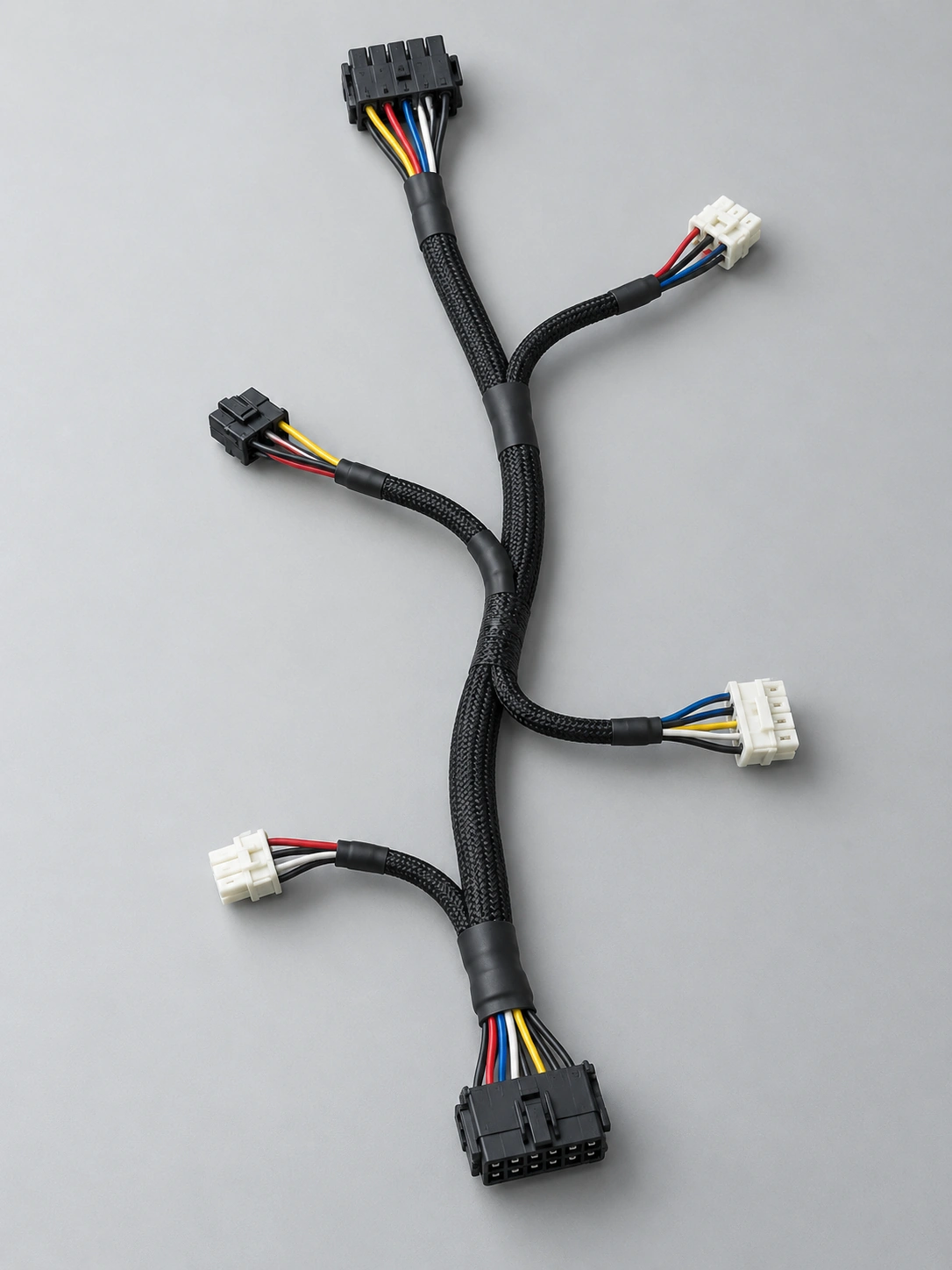

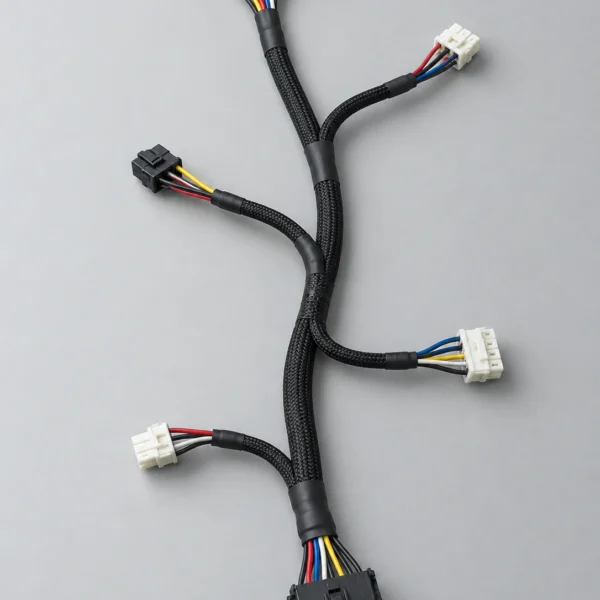

검은 보호 슬리브와 여러 커넥터로 구성된 분기형 와이어 하네스
AUXILIARY WIRING
팬·센서·상태 회로의 핀맵과 분기 길이를 지정하고 교체 경로를 확보합니다.
보조 전원·제어 하네스
FUNCTION / COMPONENT INTERFACE

INNER SIGNAL.
OUTER RETURN.

동축 인터페이스는 두 경로의 관계로 이해합니다.

대표적인 동축 접촉부는 중심 도체와 이를 둘러싼 리턴·차폐 구조로 구분됩니다. 두 경로의 위치·절연·종단 관계가 중요하며, 실제 RF 특성은 전체 연결 구조와 측정 조건으로 확인합니다.

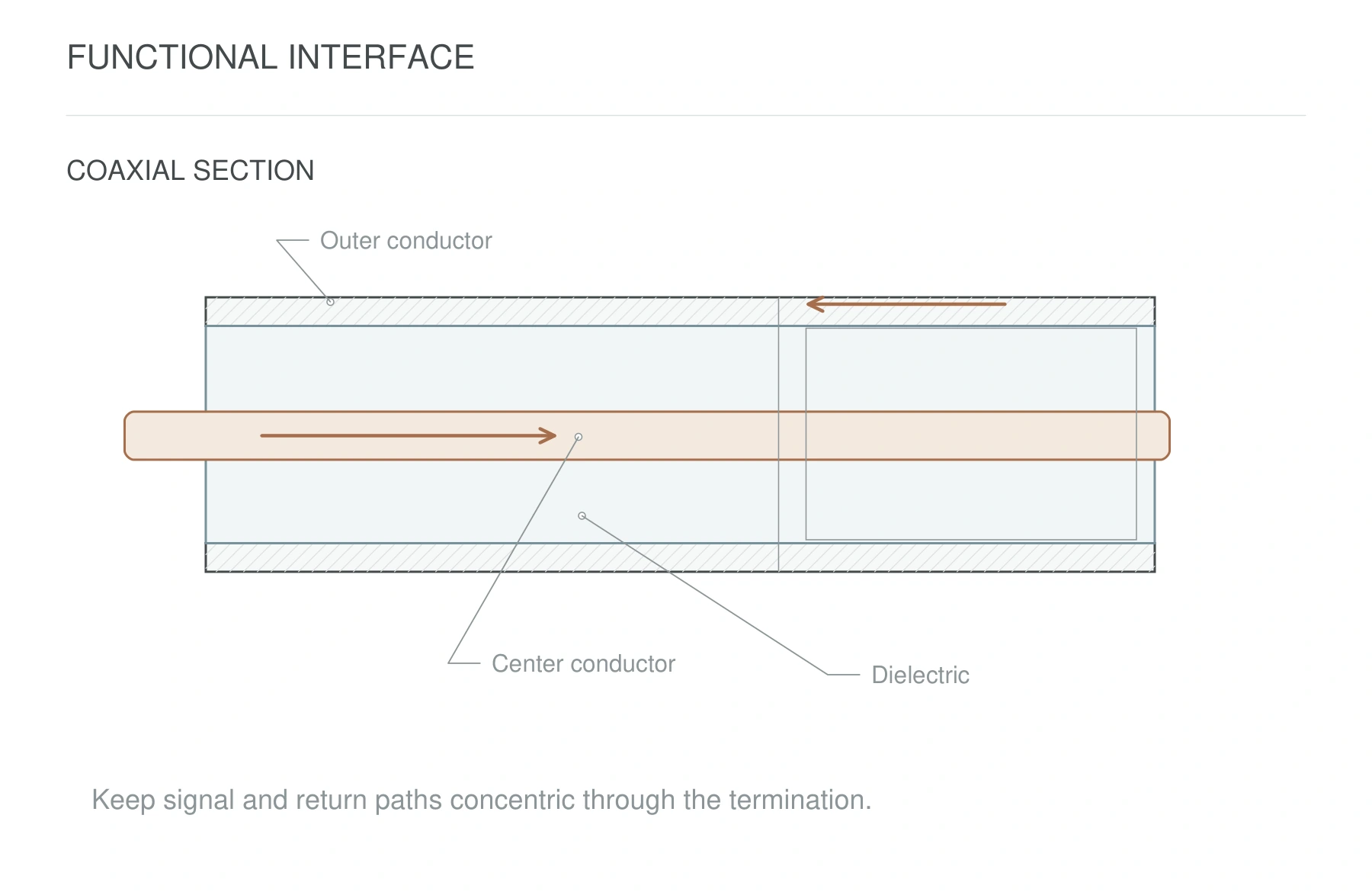

동축 전기접점 기능 및 접속 구조도
동축 접촉부의 대표 구조 개념도. 전송 대역·임피던스·손실의 보증 자료가 아닙니다.
CHANNEL

연결 시스템 단위의 검증

고속·RF 신호 경로의 요구는 케이블·커넥터·기판을 합친 채널 기준으로 정합니다. 단자 외형이 유사하다는 이유로 성능을 대체하지 않습니다.
THERMAL

열과 장착을 함께 검토

전력 연결부와 방열부, 팬 모듈의 배치가 서로 영향을 줍니다. 실제 장비의 온도·기류 조건을 부품 검토에 포함합니다.
MAINTENANCE

교체 후에도 같은 연결

모듈 식별, 커넥터 키와 케이블 유지 상태를 확인 항목으로 정리합니다. 재조립 시 기구 가이드와 전기 결합의 일치를 검증합니다.
장비 구조와 적용 위치를 설명하는 개념 이미지입니다. 실제 부품 형상과 사양은 개별 장비 도면을 기준으로 검토합니다.
